Applicazioni dell’Ethernet a coppia singola: la prospettiva di un produttore di dispositivi

La Single Pair Ethernet cambia la connettività a livello di dispositivo

La Single Pair Ethernet, comunemente nota come SPE, estende la comunicazione Ethernet attraverso una singola coppia di fili intrecciati anziché le due o quattro coppie utilizzate dall’Ethernet convenzionale. A seconda del livello fisico selezionato, la SPE può offrire elevate velocità dati, lunghe distanze di trasmissione, comunicazione multidrop oppure alimentazione e dati sullo stesso cavo.

Questa architettura compatta è particolarmente utile quando è necessario ridurre le dimensioni delle apparecchiature, il peso dei cavi, lo spazio di installazione e il costo dei materiali. Consente ai produttori di dispositivi di integrare la connettività Ethernet nativa in sensori, attuatori, strumenti, telecamere, controller e altri prodotti che in precedenza dipendevano da reti fieldbus proprietarie o da gateway di comunicazione separati.

SPE non è una singola specifica di trasmissione fissa. È una famiglia di livelli fisici Ethernet sviluppati per applicazioni diverse. I progettisti dei dispositivi devono quindi abbinare la velocità dati richiesta, la lunghezza del cavo, la topologia di rete, il sistema di connettori, la protezione ambientale e il fabbisogno di alimentazione alla corretta implementazione SPE.

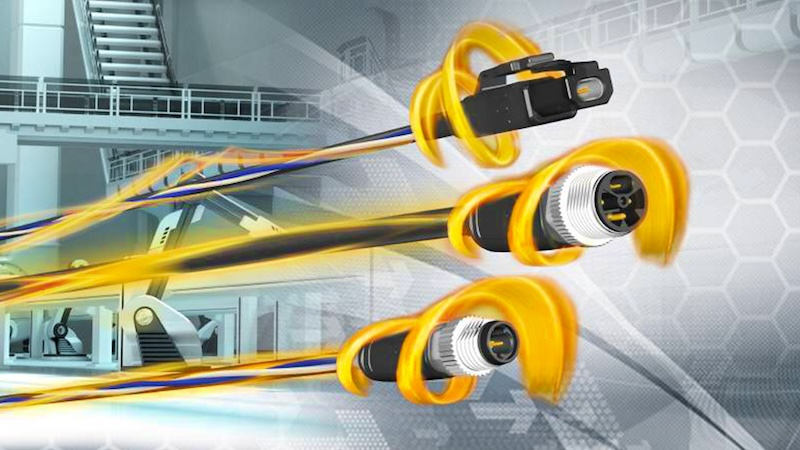

Figura 1. I cavi e i connettori SPE sono disponibili in diversi formati per supportare dispositivi di varie dimensioni e ambienti di installazione.

Dalle reti automobilistiche ai dispositivi industriali

La Single Pair Ethernet è stata inizialmente sviluppata nell’ambito dell’ingegneria automobilistica, dove i produttori avevano bisogno di cablaggi leggeri, connettori compatti e comunicazioni ad alta velocità affidabili tra i sistemi elettronici. Questi requisiti sono molto simili alle sfide che oggi devono affrontare i produttori di dispositivi industriali.

Le fabbriche moderne contengono un numero crescente di sensori intelligenti, azionamenti, telecamere, attuatori, analizzatori e dispositivi edge. Ogni dispositivo comporta requisiti aggiuntivi in termini di comunicazione, alimentazione, diagnostica e spazio di installazione. Estendere l’Ethernet convenzionale a ogni dispositivo di campo può diventare costoso, perché i connettori standard e i cavi multipolari sono spesso più grandi dell’apparecchiatura stessa.

SPE offre un percorso pratico verso una comunicazione Ethernet continua, dalle reti aziendali e di controllo fino ai singoli dispositivi di campo. Questo riduce le conversioni di protocollo e consente ai sistemi di automazione di accedere più direttamente alla diagnostica dei dispositivi, ai dati operativi, alle informazioni di configurazione e ai valori di monitoraggio delle condizioni.

L’automazione industriale raggiunge il bordo del campo

L’automazione industriale dipende sempre più dal rilevamento distribuito e dai dispositivi intelligenti di campo. I sistemi di produzione necessitano in tempo reale di dati di processo accurati, stato delle apparecchiature, informazioni sull’energia e riscontri diagnostici. Un’architettura Ethernet coerente può semplificare il trasferimento di queste informazioni tra dispositivi di campo, controllori, piattaforme edge e servizi cloud.

SPE è particolarmente adatta a lettori di codici a barre, apparecchiature di visione artificiale, terminali operatore compatti, sistemi di identificazione, sensori di posizione, dispositivi per il monitoraggio delle condizioni e attuatori intelligenti. Queste applicazioni spesso richiedono più dati di quanti ne possa fornire un tradizionale segnale discreto, ma non dispongono sempre di spazio sufficiente per installare hardware Ethernet convenzionale.

Le tecnologie SPE a lunga portata possono inoltre collegare dispositivi situati lontano dal quadro di controllo principale. Alcune implementazioni possono trasmettere dati su distanze fino a 1.000 metri senza richiedere gateway di protocollo intermedi. Questa capacità è preziosa in grandi fabbriche, magazzini, sistemi di trasporto, impianti idrici e installazioni distribuite per la movimentazione dei materiali.

Power over Data Line, o PoDL, può ridurre ulteriormente i requisiti di installazione trasportando comunicazione e alimentazione elettrica attraverso la stessa coppia. Un sensore o un attuatore compatto può quindi richiedere un solo cavo anziché cablaggi separati per dati e alimentazione. Il livello di potenza effettivo, la sezione del cavo, la caduta di tensione e il comportamento termico devono comunque essere valutati durante la progettazione del prodotto.

Figura 2. Le applicazioni di rilevamento e controllo distribuiti rendono l’automazione industriale un ambiente naturale per Single Pair Ethernet.

Un esempio pratico di rete di sensori

Si consideri un lungo sistema di trasporto che comprende lettori di identificazione, sensori di vibrazione, dispositivi di monitoraggio della velocità, dispositivi di sicurezza e sensori della temperatura dei motori. Un’architettura convenzionale può utilizzare diverse tecnologie di comunicazione, alimentatori separati, stazioni I/O remote e più dispositivi gateway.

Un’architettura basata su SPE può fornire ai dispositivi intelligenti selezionati un’interfaccia Ethernet diretta, utilizzando al contempo collegamenti leggeri a due fili lungo il trasportatore. Il sistema di controllo può ricevere valori operativi e dati diagnostici dettagliati senza convertire ogni messaggio tramite un gateway bus di campo proprietario.

Per il produttore del dispositivo, ciò crea opportunità per offrire configurazione remota, monitoraggio delle condizioni, cronologia degli eventi e gestione del firmware all’interno di un prodotto compatto. Per il gestore dell’impianto, il vantaggio non consiste soltanto nella riduzione dei cablaggi. L’accesso diretto alle informazioni sullo stato del dispositivo può abbreviare la ricerca dei guasti e favorire la manutenzione predittiva.

La robotica trae vantaggio da cavi più leggeri e flessibili

I sistemi robotici impongono requisiti meccanici rigorosi ai cavi di comunicazione. I cavi devono muoversi continuamente, tollerare flessioni ripetute, passare attraverso spazi di instradamento stretti ed evitare di aggiungere peso inutile al braccio robotico. Questi requisiti diventano più difficili da soddisfare man mano che gli utensili all’estremità del braccio integrano ulteriori telecamere, sensori, pinze e funzioni di ispezione.

SPE può ridurre le dimensioni dei connettori e la massa dei cavi, offrendo al contempo una larghezza di banda superiore a quella di molti protocolli tradizionali a livello di dispositivo. Alimentazione e dati possono inoltre condividere un unico cavo tramite PoDL, riducendo il numero di conduttori instradati attraverso i giunti mobili. Il minor peso dei cavi può migliorare le prestazioni di movimento e ridurre lo stress meccanico all’interno dei pacchi portacavi.

Le implementazioni SPE ad alta larghezza di banda possono supportare dispositivi di visione artificiale e sensori robotici avanzati. Velocità di trasmissione fino a 1 Gbit/s su distanze industriali più brevi possono supportare immagini 2D o 3D ad alta risoluzione, dati di ispezione e comunicazioni rapide tra gli utensili del robot e il controller principale.

I produttori di dispositivi devono comunque progettare i prodotti per resistere a flessioni ripetute, torsioni, vibrazioni, interferenze elettromagnetiche e mantenimento dei connettori. Un cavo adatto a un’installazione fissa su una macchina potrebbe non sopravvivere a milioni di cicli di movimento robotico. La qualificazione meccanica è quindi importante quanto le prestazioni di comunicazione.

Figura 3. I cavi SPE compatti possono ridurre il peso e migliorare la flessibilità del percorso nei bracci robotici e negli utensili all’estremità del braccio.

Ethernet-APL porta Ethernet negli impianti di processo

Le industrie di processo hanno sempre più bisogno di accedere alle informazioni memorizzate all’interno degli strumenti di campo. I trasmettitori di pressione, i misuratori di portata, gli analizzatori, i posizionatori delle valvole e altri dispositivi possono fornire più di un valore di processo. Possono inoltre contenere avvisi diagnostici, registri di calibrazione, statistiche operative e informazioni sulle condizioni.

Le reti di campo tradizionali spesso richiedono una conversione di protocollo prima che queste informazioni raggiungano i sistemi di livello superiore. Ethernet-APL offre un livello fisico per l’industria di processo basato su Single Pair Ethernet a lunga portata. Supporta comunicazioni a 10 Mbit/s e alimentazione su cavi a due fili, su distanze fino a 1.000 metri.

Questo design è importante per raffinerie, impianti chimici, stabilimenti farmaceutici, sistemi di trattamento delle acque e altre installazioni con dispositivi di campo ampiamente distribuiti. Ethernet-APL può fornire accesso diretto a Ethernet, mantenendo al contempo le lunghe distanze dei cavi e le solide pratiche di installazione previste nell’automazione di processo.

I produttori che sviluppano dispositivi Ethernet-APL devono considerare più della sola interfaccia di comunicazione. I prodotti potrebbero richiedere un’adeguata protezione per aree pericolose, un consumo energetico controllato, un isolamento appropriato, terminali durevoli, compatibilità elettromagnetica e supporto per i protocolli di automazione di processo consolidati.

Un’applicazione pratica potrebbe prevedere un posizionatore intelligente di valvole collegato tramite Ethernet-APL. Il sistema di controllo riceverebbe il segnale di posizione richiesto, mentre il software di gestione degli asset potrebbe accedere alla cronologia degli spostamenti, agli indicatori di attrito, allo stato della calibrazione e agli avvisi diagnostici attraverso la stessa connessione fisica.

L’automazione degli edifici si orienta verso un’architettura IP comune

Tradizionalmente, l’automazione degli edifici utilizza diverse reti dedicate per l’illuminazione, il riscaldamento, la ventilazione, il controllo degli accessi, la contabilizzazione, gli ascensori e i sistemi di sicurezza. Ogni rete può richiedere strumenti di configurazione diversi, gateway di comunicazione e competenze specialistiche. Questa frammentazione aumenta la complessità dell’installazione e della manutenzione.

SPE consente ai dispositivi compatti per edifici di utilizzare un’architettura basata su Ethernet senza richiedere una connessione di rete tradizionale a quattro coppie. Sensori, controllori ambientali, dispositivi di illuminazione, serrande, unità di accesso e sistemi di monitoraggio ambientale possono comunicare attraverso un’infrastruttura IP standardizzata, mantenendo dimensioni ridotte.

PoDL è particolarmente utile negli edifici perché molti dispositivi connessi hanno requisiti di alimentazione moderati. Dati e alimentazione possono condividere un unico cavo, riducendo il lavoro di installazione sopra i controsoffitti, all’interno delle pareti e nelle diverse zone distribuite dell’edificio. Il risultato può essere una rete più semplice e scalabile, pronta a supportare l’espansione futura dei dispositivi.

L’efficienza energetica è un altro vantaggio importante. Le informazioni dettagliate a livello di ambiente e di dispositivo consentono ai sistemi di gestione degli edifici di coordinare con maggiore precisione l’illuminazione, gli impianti HVAC, l’occupazione degli ambienti e i consumi energetici. SPE non genera risparmi energetici di per sé, ma rende accessibili ai sistemi responsabili dell’ottimizzazione più informazioni provenienti dal campo.

Figura 4. I dispositivi SPE compatti ed efficienti dal punto di vista energetico possono fornire connettività Ethernet a tutti i sistemi degli edifici intelligenti.

Reti a lunga portata per progetti infrastrutturali

Le installazioni infrastrutturali spesso coprono distanze superiori alla portata pratica della tradizionale Ethernet da ufficio. Gallerie, ferrovie, incroci stradali, ponti, aeroporti e corridoi dei servizi possono contenere sensori e attuatori situati a centinaia di metri dal quadro di controllo più vicino.

SPE a lunga portata, incluso 10BASE-T1L, può fornire comunicazioni a 10 Mbit/s su distanze fino a 1.000 metri. Ciò lo rende adatto a dispositivi di monitoraggio, sensori del traffico, controlli della segnaletica, strumenti ambientali, sistemi di accesso e apparecchiature distribuite per le infrastrutture.

L’alimentazione e i dati su un’unica coppia possono semplificare l’installazione dei dispositivi lungo binari, strade, gallerie o strutture remote. Un minor numero di cavi può ridurre i tempi di installazione e facilitare la manutenzione nei luoghi in cui l’accesso è limitato. Il progetto deve comunque tenere conto della protezione dalle sovratensioni, dell’esposizione ai fulmini, della messa a terra, dell’umidità, delle temperature estreme e dei danni meccanici.

La compatibilità nativa con Ethernet può inoltre semplificare l’integrazione con le piattaforme di supervisione. Anziché far passare le informazioni dei dispositivi attraverso diversi livelli di protocollo, gli operatori delle infrastrutture possono utilizzare strumenti standard di gestione della rete e di cybersicurezza in una porzione più ampia dell’installazione.

Le applicazioni energetiche richiedono distanza e visibilità in tempo reale

Il settore energetico gestisce numerosi asset distribuiti su vaste aree geografiche. Turbine eoliche, campi solari, sottostazioni elettriche, sistemi di batterie e stazioni di monitoraggio distribuite richiedono comunicazioni affidabili per il controllo, la diagnostica e l’analisi delle prestazioni.

SPE può supportare sensori remoti, interruttori intelligenti, sistemi di attuazione, dispositivi per il monitoraggio delle condizioni e dispositivi per la gestione dell’energia. Le lunghe distanze di trasmissione riducono la necessità di apparecchiature di rete aggiuntive, mentre PoDL può semplificare l’installazione di dispositivi da campo a bassa potenza.

Per le applicazioni eoliche, le connessioni SPE compatte possono supportare sensori all’interno della navicella, della torre e dei sistemi di monitoraggio delle pale. Gli impianti solari possono utilizzare dispositivi distribuiti per monitorare temperatura, corrente, tensione, posizione del tracker e condizioni ambientali. Le applicazioni nelle sottostazioni possono includere sensori delle condizioni delle apparecchiature e sistemi di monitoraggio ausiliari.

I dati in tempo reale provenienti da questi dispositivi supportano la manutenzione predittiva e la stabilità della rete. I produttori dei dispositivi dovrebbero fornire informazioni diagnostiche chiare, un comportamento temporale affidabile, una configurazione sicura e una solida protezione ambientale. La sola larghezza di banda di comunicazione non è sufficiente per le applicazioni energetiche critiche.

La progettazione del dispositivo inizia con il livello fisico SPE corretto

Un errore comune di progettazione consiste nel trattare SPE come un’unica specifica universale. Diversi livelli fisici SPE supportano combinazioni differenti di velocità, distanza, topologia e prestazioni dei cavi. Una telecamera robotica, un trasmettitore di processo, un sensore per edifici e un’unità di monitoraggio ferroviario possono utilizzare tutti SPE, ma non necessariamente la stessa interfaccia.

Il team di sviluppo del prodotto dovrebbe iniziare definendo i requisiti dell’applicazione. Questi includono la lunghezza massima del cavo, la velocità dati richiesta, la topologia punto-punto o multidrop, il fabbisogno energetico del dispositivo, le condizioni ambientali, le dimensioni dei connettori e il protocollo di rete previsto.

Anche l’erogazione dell’alimentazione richiede un’ingegnerizzazione dettagliata. Il produttore deve valutare la corrente di avvio, la corrente operativa normale, la caduta di tensione, la resistenza dei cavi, la temperatura dei connettori e il comportamento in caso di guasto. I dispositivi dovrebbero definire cosa accade quando la potenza disponibile scende al di sotto del livello richiesto o quando la comunicazione rimane attiva durante un disturbo di tensione.

Anche la progettazione meccanica è altrettanto importante. I connettori industriali possono dover essere protetti da vibrazioni, polvere, umidità, sostanze chimiche o inserimenti ripetuti. Un connettore compatto offre poco valore se non è in grado di mantenere un contatto affidabile per tutto il ciclo di vita del prodotto.

L’interoperabilità deve essere verificata, non presunta

La compatibilità Ethernet fornisce una base comune, ma l’integrazione efficace dei dispositivi dipende ancora da standard, profili, protocolli e qualificazione. Due dispositivi possono utilizzare livelli fisici compatibili supportando però classi di alimentazione, formati dei connettori o protocolli applicativi diversi.

I produttori dovrebbero testare i prodotti con switch, apparecchiature di alimentazione, cavi, connettori e strumenti di gestione della rete rappresentativi. I test dovrebbero includere la comunicazione normale, l’avvio, la riconnessione, i guasti dei cavi, le interruzioni di alimentazione e il funzionamento in prossimità della distanza massima specificata.

I test di compatibilità elettromagnetica sono particolarmente importanti negli ambienti industriali. Azionamenti, contattori, apparecchiature per saldatura, motori e cavi per correnti elevate possono produrre un rumore elettrico significativo. Schermatura del dispositivo, messa a terra, isolamento, progettazione dei filtri e instradamento dei cavi devono funzionare insieme.

La sicurezza informatica dovrebbe essere affrontata anche durante lo sviluppo del prodotto. La connettività Ethernet nativa aumenta l’accessibilità, rendendo più importanti la configurazione sicura, l’autenticazione, il controllo del firmware e la gestione delle vulnerabilità. I dispositivi da campo compatti non dovrebbero diventare punti di accesso non gestiti alla rete di automazione.

Supportare l'intero ciclo di vita del dispositivo

Un dispositivo abilitato per SPE dovrebbe essere facile da mettere in servizio e mantenere per tutta la sua vita operativa. Un'identificazione chiara, una diagnostica accessibile, informazioni sullo stato della rete e il ripristino della configurazione possono ridurre i costi di assistenza. I produttori dovrebbero inoltre definire le modalità di gestione degli aggiornamenti del firmware e dei dispositivi sostitutivi.

La diagnostica utile può includere lo stato del cavo, la qualità della comunicazione, le condizioni dell'alimentazione, la temperatura interna, lo storico delle connessioni e lo stato del dispositivo. Queste informazioni dovrebbero essere presentate in una forma comprensibile agli ingegneri dei sistemi di controllo e ai tecnici della manutenzione senza ricorrere a strumenti di rete specialistici.

La documentazione del prodotto dovrebbe indicare chiaramente il livello fisico supportato, la distanza del cavo, lo standard del connettore, i requisiti di alimentazione, la topologia e i limiti ambientali. Specifiche ambigue possono causare problemi di compatibilità che emergono solo durante l'installazione.

I produttori di dispositivi che valutano l'hardware per le connessioni industriali possono anche consultare i prodotti Weidmüller per la connettività e l'automazione disponibili, utilizzati nelle applicazioni di comunicazione industriale, interfaccia, alimentazione e cablaggio di campo.

Evoluzione di Single Pair Ethernet

Single Pair Ethernet crea un percorso diretto per estendere Ethernet a dispositivi più piccoli e distribuiti in modo più capillare. La combinazione di cablaggio compatto, diverse opzioni di velocità, lunghe distanze di trasmissione, funzionalità multidrop ed erogazione di potenza lo rende rilevante nell'automazione industriale, nella robotica, negli impianti di processo, negli edifici, nelle infrastrutture e nei sistemi energetici.

La maggiore opportunità per i produttori di dispositivi non consiste semplicemente nel sostituire un cavo con un altro. SPE può supportare prodotti con diagnostica più avanzata, integrazione più semplice, configurazione remota e accesso più diretto ai dati operativi. Queste funzionalità possono ridurre i tempi di messa in servizio e offrire agli utenti finali una visibilità migliore sulle condizioni delle apparecchiature.

L'adozione dipenderà dall'interoperabilità, da componenti qualificati, da connettori robusti, da standard chiari e da prodotti progettati per ambienti industriali reali. I produttori che considerano SPE un'architettura completa del dispositivo, anziché soltanto una porta di comunicazione, saranno meglio posizionati per sviluppare la prossima generazione di apparecchiature di campo connesse.
