Evoluzione dei protocolli di comunicazione industriale: da Modbus a UNS e O-PAS

Dalle prime origini dei relè cablati e dei PLC isolati alle architetture aperte e interoperabili che guidano la produzione intelligente, la traiettoria dei protocolli di comunicazione industriale ha subito una profonda trasformazione. Nei primi decenni dell’automazione a bordo linea, gli anelli di controllo funzionavano come isole digitali. I controllori eseguivano localmente una logica deterministica, ma la condivisione della telemetria oltre i confini dei processi richiedeva un esteso cablaggio punto-punto o schede di interfaccia personalizzate.

Con la crescita della complessità delle moderne industrie di processo, la domanda operativa di diagnostica in tempo reale, coordinamento tra sistemi e visibilità a livello aziendale ha superato le capacità dei controllori di campo isolati. Il passaggio ad ambienti interconnessi non ha riguardato soltanto il trasferimento di bit su un cavo; rappresenta una riprogettazione fondamentale del modo in cui i dati industriali vengono strutturati, contestualizzati e trasmessi tra dispositivi di campo, controllori edge e reti di analisi aziendali.

Le basi del networking di stabilimento: Modbus, i primi PLC e la frammentazione dei protocolli

Quando i controllori logici programmabili entrarono negli stabilimenti produttivi alla fine degli anni ’60, sostituirono i complessi armadi a relè con la logica ladder basata sul software. Tuttavia, con l’espansione degli impianti e l’installazione di decine di PLC autonomi lungo le linee di lavorazione, gli ingegneri ebbero bisogno di un mezzo fisico e logico standardizzato che consentisse ai controllori di scambiarsi i registri interni senza la segnalazione tramite relè intermedi.

Nel 1979, Modicon (oggi Schneider Electric) introdusse lo standard Modbus, trasformando radicalmente le comunicazioni industriali. Progettato attorno a un’architettura master/slave (oggi client/server) operante su interfacce seriali come RS-485, Modbus offriva un protocollo aperto e privo di royalty che semplificava il recupero dei dati a livello di registro. La sua semplicità e facilità di implementazione lo resero uno standard onnipresente, status che conserva ancora oggi su milioni di endpoint operativi.

Nonostante il suo successo storico, Modbus presenta colli di bottiglia strutturali quando viene impiegato in ambienti di automazione ad alta intensità di dati. Modbus non dispone nativamente di tipizzazione dei dati, metadati contestuali, marcatura temporale né funzionalità pub/sub. Per recuperare un valore analogico, un controller master deve interrogare continuamente specifici registri di mantenimento. Con l’espansione delle reti di controllo fino a comprendere migliaia di punti I/O, l’interrogazione periodica ha creato gravi congestioni della larghezza di banda e problemi di latenza.

Per superare queste limitazioni e ottenere un controllo deterministico ad alta velocità, i principali fornitori di automazione hanno sviluppato architetture fieldbus proprietarie ed estensioni di protocollo orientate alle prestazioni:

• Siemens adottò PROFIBUS (e successivamente PROFINET) per supportare lo scambio ciclico ad alta velocità dei dati I/O e di flag diagnostici complessi tra stazioni di campo distribuite, come i controller Siemens SIMATIC.
• Allen-Bradley / Rockwell Automation introdusse Data Highway Plus (DH+) e ControlNet, che in seguito si evolsero in EtherNet/IP tramite il Common Industrial Protocol (CIP).
• Mitsubishi Electric implementò CC-Link per fornire un controllo deterministico ad alta velocità attraverso livelli fisici dedicati e immuni ai disturbi.

Sebbene queste tecnologie fieldbus consentissero di eseguire cicli di controllo deterministici, crearono una «dipendenza dal fornitore». Interfacciare un PLC Allen-Bradley con un azionamento Siemens o un contatore di energia di terze parti richiedeva convertitori di protocollo complessi, mappature di memoria personalizzate e hardware gateway poco affidabile, aumentando i costi di manutenzione lungo il ciclo di vita.

Superare il vincolo del fornitore: da OPC Classic a OPC UA indipendente dalla piattaforma

Le difficoltà operative causate dalla frammentazione dei protocolli spinsero l'industria dell'automazione verso livelli di astrazione unificati. Anziché scrivere driver software personalizzati per ogni connessione tra PLC e HMI, gli ingegneri avevano bisogno di un'interfaccia di traduzione standardizzata.

Nel 1996, un gruppo di fornitori di sistemi di automazione collaborò con Microsoft per creare lo standard Open Platform Communications (OPC), successivamente denominato OPC Classic. Basato sulle tecnologie OLE, COM e DCOM di Microsoft, OPC Classic stabilì interfacce client-server standardizzate per l'accesso ai dati (OPC DA), gli allarmi e gli eventi (OPC AE) e l'accesso ai dati storici (OPC HDA). A un fornitore di sistemi di automazione bastava fornire un server OPC per il proprio hardware; qualsiasi software HMI o SCADA conforme a OPC poteva quindi leggere e scrivere dati senza problemi.

Tuttavia, l'affidamento a Microsoft DCOM creava sfide operative specifiche con la modernizzazione delle reti industriali:

• Dipendenza dal sistema operativo: i server OPC Classic potevano essere eseguiti solo su sistemi operativi Windows, escludendo controller Linux embedded, dispositivi RTOS e server enterprise Unix.
• Vincoli di sicurezza: la configurazione di DCOM attraverso firewall e confini di sottorete era notoriamente difficile e richiedeva intervalli di porte aperte che introducevano gravi vulnerabilità di cybersicurezza.
• Mancanza di contesto semantico: i dati venivano trasmessi principalmente come valori grezzi, senza unità ingegneristiche integrate, contesto incorporato o metadati semantici direttamente inclusi nel frame di trasporto.

Per risolvere queste vulnerabilità architetturali, la OPC Foundation ha rilasciato l’OPC Unified Architecture (OPC UA) nel 2008. OPC UA ha abbandonato DCOM a favore di un’architettura aperta e orientata ai servizi (SOA) che utilizza TCP/IP e i livelli di trasporto HTTP/HTTPS. È fondamentale che OPC UA sia indipendente dalla piattaforma, consentendo l’integrazione nativa direttamente nei gateway edge Linux, nei controller embedded e negli ambienti cloud.

Inoltre, OPC UA ha introdotto un modello informativo orientato agli oggetti. Anziché trasmettere un numero isolato in virgola mobile, OPC UA incapsula i dati in oggetti complessi completi di unità ingegneristiche, limiti di allarme superiore e inferiore, precisione del timestamp e diritti di accesso. Insieme alla crittografia PKI integrata e all’autenticazione tramite certificati x509, OPC UA costituisce una pietra angolare della convergenza sicura tra IT e OT.

Architetture DCS, O-PAS e controllo ibrido moderno

Sebbene i PLC eccellano nel controllo discreto ad alta velocità, le industrie di processo, come la raffinazione petrolchimica, la generazione di energia e i prodotti chimici speciali, si sono storicamente affidate ai sistemi di controllo distribuito (DCS). Un DCS integra controller, sottosistemi I/O, database storici e workstation degli operatori in un ambiente di progettazione unificato.

Le implementazioni DCS legacy garantivano un’elevata affidabilità del sistema e anelli di controllo ridondanti. Tuttavia, questa stretta integrazione avveniva a scapito della modularità. Le reti proprietarie dei controller, i bus I/O chiusi e i software di configurazione specializzati hanno vincolato per decenni i gestori degli impianti a ecosistemi di un unico fornitore. L’espansione di un DCS legacy o l’integrazione di sottosistemi specializzati di terze parti, come il monitoraggio online delle vibrazioni dei macchinari, richiedeva spesso costose modifiche ingegneristiche.

Figura 1. Livelli funzionali di un sistema di controllo distribuito (DCS) che illustrano i tradizionali livelli gerarchici di controllo. Immagine per gentile concessione di Wikipedia Commons.

Per superare questo paradigma, i principali operatori industriali, guidati da ExxonMobil, hanno avviato l’Open Process Automation Standard (O-PAS) nell’ambito dell’OPA Forum di The Open Group. O-PAS mira a creare un’architettura aperta e indipendente dall’hardware per l’automazione dei processi, definita da tre pilastri fondamentali:

1. Interoperabilità: bus di comunicazione standardizzati (basati su OPC UA) che consentono ai componenti di diversi produttori hardware di scambiare dati nativamente senza sviluppare driver personalizzati.
2. Modularità: Disaccoppiamento delle applicazioni software dall’hardware sottostante tramite microservizi containerizzati e nodi di controllo distribuiti (DCN).
3. Sicurezza: Cybersecurity integrata conforme agli standard IEC 62443, applicata a ogni confine dei dispositivi.

Oggi, gli impianti moderni adottano spesso architetture ibride. Gli asset di processo critici sono gestiti da solide piattaforme DCS, come i sistemi di controllo DCS, mentre le apparecchiature ausiliarie, i monitor ambientali e i rack specializzati per la protezione delle turbomacchine trasmettono direttamente i parametri sullo stato degli asset alle piattaforme edge tramite protocolli aperti e standardizzati.

Telemetria basata sugli eventi: MQTT e reti edge a bassa larghezza di banda

Con l’evoluzione della strumentazione sul campo, passata da semplici sensori discreti a complessi trasmettitori intelligenti in grado di segnalare centinaia di parametri diagnostici, divennero evidenti i limiti operativi delle tradizionali reti client-server basate su richiesta/risposta.

Nel 1999, Andy Stanford-Clark (IBM) e Arlen Nipper (Arcom, ora Cirrus Link) svilupparono il Message Queuing Telemetry Transport (MQTT) specificamente per risolvere i vincoli di larghezza di banda e latenza nelle applicazioni SCADA remote, come il monitoraggio di oleodotti e gasdotti tramite collegamenti satellitari. In questi ambienti, il polling continuo su connessioni ad alta latenza si dimostrava costoso e inaffidabile.

MQTT ha risolto queste problematiche attraverso un’architettura Pub/Sub (pubblicazione/sottoscrizione) basata sugli eventi e che utilizza un broker di messaggi centrale:

• Comunicazione disaccoppiata: I nodi edge (Publisher) e il software aziendale (Subscriber) non stabiliscono connessioni dirette punto-punto. Comunicano in modo asincrono tramite il broker MQTT.
• Overhead minimo: Grazie a un’intestazione compatta di 2 byte, MQTT riduce drasticamente l’utilizzo della larghezza di banda rispetto alle API HTTP/REST o ai pesanti protocolli RPC.
• Segnalazione per eccezione (RBE): I dispositivi sul campo pubblicano i dati solo quando un valore varia oltre una banda morta o una soglia di stato definita, eliminando il traffico di polling non necessario sulla rete.
• Consapevolezza dello stato: Funzionalità come i timer «Keep Alive» e il «Last Will and Testament» (LWT) consentono al broker di notificare immediatamente agli abbonati se un dispositivo edge si disconnette improvvisamente.

Figura 2. Modello Pub/Sub nell’architettura di rete MQTT che connette i nodi edge con i broker applicativi centrali. Immagine per gentile concessione di Wikipedia Commons.

Sebbene il semplice MQTT fornisca un meccanismo flessibile per il trasporto dei payload, non standardizza il modo in cui vengono formattati i topic o i payload. Per risolvere questo problema, la comunità industriale ha sviluppato la specifica Sparkplug B. Sparkplug B definisce uno spazio dei nomi standardizzato per i topic, una struttura compatta dei payload basata su Google Protocol Buffer (Protobuf) e meccanismi di gestione dello stato, trasformando il semplice MQTT in un livello di trasporto industriale pronto per l’uso aziendale.

Il paradigma industriale moderno: architettura Unified Namespace (UNS)

L’accumulo di protocolli di polling legacy, server OPC isolati e connessioni API punto-punto spesso porta a una complessa “architettura spaghetti”. In questo ambiente, l’aggiunta di un singolo nuovo strumento di analisi richiede la creazione di connessioni personalizzate a ogni nodo SCADA, historian e database MES presenti nello stabilimento.

Per eliminare questi colli di bottiglia nell’integrazione, gli ingegneri dell’automazione moderna stanno implementando l’architettura Unified Namespace (UNS). Un Unified Namespace funge da livello di astrazione software centralizzato e in tempo reale, che costituisce la “Single Source of Truth” per tutti i dati operativi e aziendali all’interno di un’impresa.

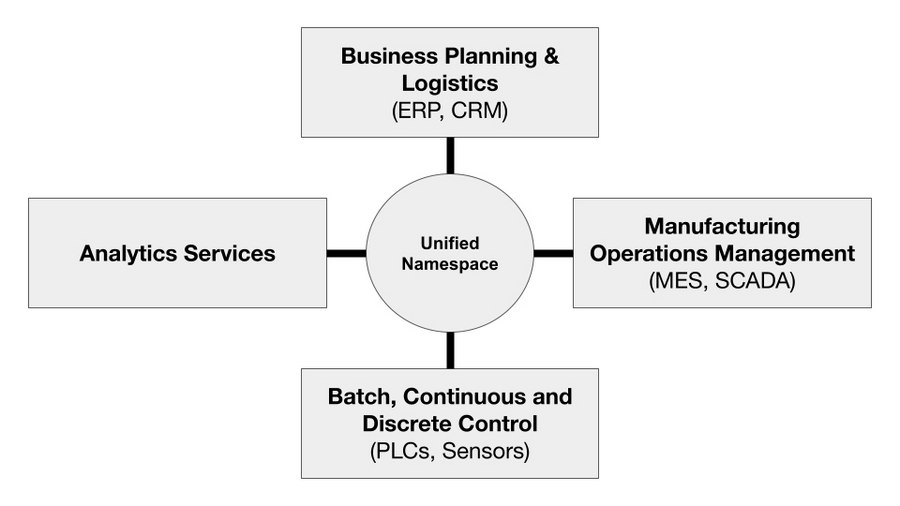

Figura 3. Struttura del Unified Namespace (UNS) che orchestra il flusso di dati in tempo reale attraverso tutti i livelli aziendali ISA-95. Immagine per gentile concessione di Wikipedia Commons.

Basate su un modello publish/subscribe, generalmente implementato tramite MQTT Sparkplug B o piattaforme di event streaming, le strutture UNS organizzano semanticamente i dati secondo gerarchie fisiche standard, come ISA-95:

Enterprise / Sito / Area / Linea / Cella / Asset

In un framework UNS pienamente implementato:

• Un PLC di campo pubblica direttamente lo stato del motore su Enterprise/Plant_A/Line_2/Mixer/Motor_Speed al cambio di stato.
• Il sistema SCADA si sottoscrive alla struttura dei topic per visualizzare la grafica operatore in tempo reale.
• Il sistema di Enterprise Asset Management (EAM) ascolta lo stesso flusso di topic per monitorare le ore di funzionamento e programmare automaticamente la manutenzione preventiva.
• I modelli di machine learning basati sul cloud acquisiscono il flusso di dati unificato per eseguire il rilevamento predittivo delle anomalie senza imporre ulteriori richieste di polling al controllore di campo.

Disaccoppiando i produttori di dati dai consumatori di dati tramite un UNS, le aziende industriali possono aggiungere, modificare o scalare strumenti software e sensori edge senza riprogettare i loop di controllo esistenti.

Matrice dei protocolli a livello di campo e confronto tecnico

La selezione della strategia di protocollo ottimale richiede la comprensione delle caratteristiche prestazionali tecniche, dell’overhead dei payload e delle applicazioni target di ogni livello di rete nell’intero ecosistema operativo:

Protocollo	Architettura	Livello di trasporto	Payload dati e contesto	Area applicativa principale
Modbus RTU/TCP	Client/server (polling)	RS-485 / TCP/IP	Registri raw a 16 bit, senza metadati	Dispositivi legacy, contatori di energia, reti di sensori di base
PROFINET / EtherNet/IP	Producer/Consumer ciclico	Ethernet / livello fisico personalizzato	Frame I/O deterministici, diagnostica a livello di dispositivo	Controllo discreto ad alta velocità, controllo del movimento, I/O di campo
OPC UA	Client/server e Pub/Sub	TCP/IP, HTTP/HTTPS, WebSocket	Modelli a oggetti ricchi, metadati, certificati di crittografia	PLC-SCADA, comunicazione tra controller, collegamento IT/OT
MQTT / Sparkplug B	Pub/Sub tramite broker centrale	TCP/IP, TLS (leggero)	Report per eccezione, payload Protobuf con topic semantici	Architettura UNS, sensori edge IIoT, analisi della telemetria cloud

Progettare un’architettura reale: aggiornamento delle operazioni di impianto legacy

La migrazione di un impianto di produzione brownfield operativo dalle reti legacy basate sul polling a un’architettura aperta e orientata agli eventi richiede un approccio ingegneristico per fasi, anziché una revisione completa del sistema.

Considerate un tipico impianto a processo continuo che utilizza sistemi PLC-5 legacy o i primi sistemi ControlLogix insieme a hardware autonomo per la protezione dei macchinari rotanti. Tentare di sostituire contemporaneamente tutto l’hardware legacy introduce rischi inaccettabili di fermo e costi di capitale elevati. Una roadmap strutturata di modernizzazione in tre fasi offre un percorso pratico:

1. Fase 1: livello di traduzione dei protocolli edge
   Installate gateway edge industriali accanto ai rack dei PLC legacy. Il gateway edge interroga i registri holding locali tramite seriale o protocolli fieldbus legacy e converte i valori grezzi in nodi OPC UA strutturati o topic MQTT Sparkplug B.
2. Fase 2: implementazione del broker e strutturazione dell’UNS
   Implementate on-premise un broker MQTT ridondante ad alta disponibilità. Definite uno spazio dei nomi unificato per i topic ISA-95 nell’intero stabilimento. Inoltrate la telemetria dei gateway edge al broker, abilitando immediatamente la visibilità degli asset in tempo reale senza modificare i tempi di scansione dei PLC o la logica di controllo sottostante.
3. Fase 3: integrazione di analisi avanzate e controllo ibrido
   Connettete gli historian aziendali, i motori di analisi cloud e i moderni sistemi HMI direttamente all’UNS come sottoscrittori. Quando i controller legacy raggiungono la fine del ciclo di vita, sostituiteli con PAC moderni e ad architettura aperta, nativi negli ambienti OPC UA e MQTT.

Grazie a questa strategia modulare, gli impianti industriali proteggono gli investimenti di capitale esistenti nell’hardware di campo, ottenendo al contempo la flessibilità dei dati, la conformità ai requisiti di cybersicurezza e la scalabilità necessarie per le moderne operazioni dell’Industria 4.0.
