Un cambiamento nel cablaggio dei quadri di controllo

All'interno dei moderni armadi di controllo, l'efficienza del cablaggio è diventata un fattore di costo misurabile. Ogni minuto impiegato nel serraggio dei morsetti ritarda la messa in servizio e aumenta l'esposizione ai costi della manodopera.

Una nuova classe di morsetti componibili introduce un approccio ibrido. Combina la praticità del collegamento a innesto con la ritenzione tramite molla, eliminando le viti e migliorando al contempo l'affidabilità a lungo termine.

Perché i morsetti tradizionali non sono sufficienti

I morsetti a vite convenzionali sono ancora ampiamente utilizzati, ma richiedono il controllo della coppia di serraggio e una manutenzione periodica. Vibrazioni, cicli termici e variabilità umana portano spesso a connessioni allentate.

Negli ambienti ad alta continuità operativa, anche piccoli guasti al cablaggio possono causare costosi fermi. Questo crea una domanda crescente di metodi di connessione più rapidi e uniformi.

La progettazione alla base del design ibrido

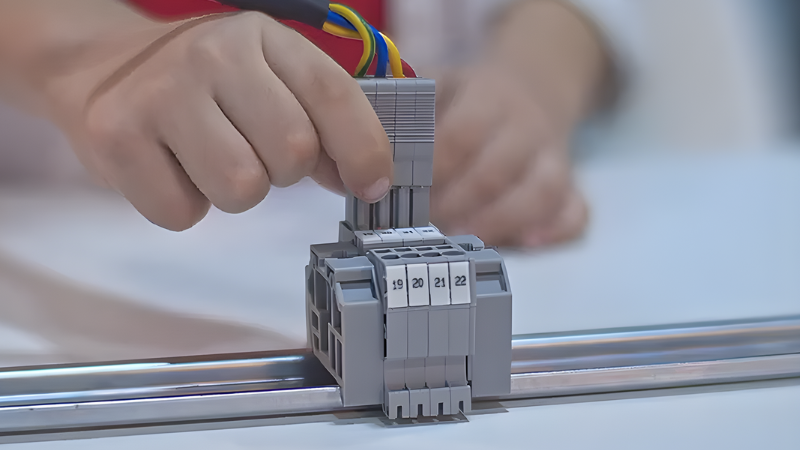

I nuovi morsetti componibili integrano la meccanica del collegamento a molla direttamente in una struttura a spina rimovibile. I cavi vengono inseriti una sola volta, quindi l'intero gruppo viene collegato con un'unica operazione.

Il vantaggio del collegamento a molla

I morsetti a molla mantengono una pressione costante sui conduttori. Questo elimina il rischio di allentamento dovuto a vibrazioni o dilatazione termica.

A differenza dei morsetti a vite, non è necessario effettuare ulteriori serraggi durante i cicli di manutenzione.

Architettura plug-and-play

Il formato a spina consente ai tecnici di precablare le connessioni all'esterno del quadro. Ciò riduce gli errori di installazione e semplifica la verifica prima di alimentare il sistema.

I meccanismi di bloccaggio integrati garantiscono connessioni stabili anche negli ambienti soggetti a vibrazioni.

Dove questa tecnologia ha il maggiore impatto

I morsetti componibili offrono vantaggi evidenti nei sistemi modulari e sottoposti a frequenti interventi di manutenzione. Le apparecchiature che richiedono cambi rapidi sono quelle che ne traggono il massimo beneficio.

Cambi formato di attrezzaggi e macchinari

Le linee di produzione con attrezzaggi intercambiabili richiedono spesso il collegamento e lo scollegamento ripetuto di sensori e attuatori. I morsetti a spina riducono significativamente i tempi di cambio formato.

Quadri di controllo compatti

Negli involucri ad alta densità, accedere ai morsetti a vite può essere fisicamente difficile. Le spine precablate consentono l'installazione senza utensili all'interno di spazi ristretti.

Preassemblaggio e collaudo

I costruttori OEM possono assemblare e convalidare i cablaggi prima dell'installazione finale. Ciò riduce i rischi durante la messa in servizio e migliora la qualità complessiva della costruzione.

Le configurazioni multipolari consentono soluzioni di cablaggio scalabili per sistemi di controllo complessi.

La flessibilità progettuale incontra la standardizzazione

La disponibilità di configurazioni a uno o più poli consente agli ingegneri di adattare la densità delle connessioni. È possibile integrare fino a 15 poli in un singolo gruppo a spina.

Questa modularità si adatta bene alle moderne architetture di controllo, in particolare nei sistemi I/O distribuiti e nei progetti di macchinari scalabili.

Per gli ingegneri che lavorano su integrazioni di sistema più ampie, la scelta di soluzioni con morsetti componibili compatibili insieme a robusti moduli I/O garantisce coerenza in tutto il livello di controllo.

La direzione del settore: verso quadri senza utensili

Il passaggio al cablaggio senza utensili riflette un cambiamento più ampio nella filosofia della progettazione industriale. Velocità, ripetibilità e riduzione degli errori prevalgono ora sulle decisioni tradizionali guidate esclusivamente dai costi.

Man mano che i quadri di controllo diventano più modulari, i sistemi di connessione devono supportare un'implementazione rapida e una manutenzione semplificata.

Il punto di vista dell'autore

L'adozione dei morsetti componibili a molla non rappresenta soltanto un miglioramento incrementale. Costituisce un cambiamento strutturale nel modo in cui i quadri vengono costruiti e sottoposti a manutenzione.

In base alla mia esperienza nei progetti di automazione su larga scala, l'affidabilità del cablaggio diventa spesso l'anello più debole. Le soluzioni che eliminano la variabilità umana migliorando al contempo la velocità definiranno la prossima generazione di quadri.

In questo contesto, la tecnologia dei morsetti componibili non è opzionale: sta diventando un'aspettativa di base.

Daniel Whitaker, Senior Systems Reporter con 14 anni di esperienza nell'automazione industriale. Ha lavorato a progetti di integrazione di sistemi di controllo che coinvolgono piattaforme Siemens, Rockwell Automation e ABB, specializzandosi nell'ottimizzazione della progettazione dei quadri e nella messa in servizio sul campo.
