I convertitori di frequenza compatti continuano a evolversi, poiché i costruttori di macchinari richiedono quadri più piccoli e una messa in servizio più semplice. I nuovi microazionamenti integrano comunicazione, diagnostica e supporto flessibile per i motori in involucri compatti progettati per apparecchiature OEM.

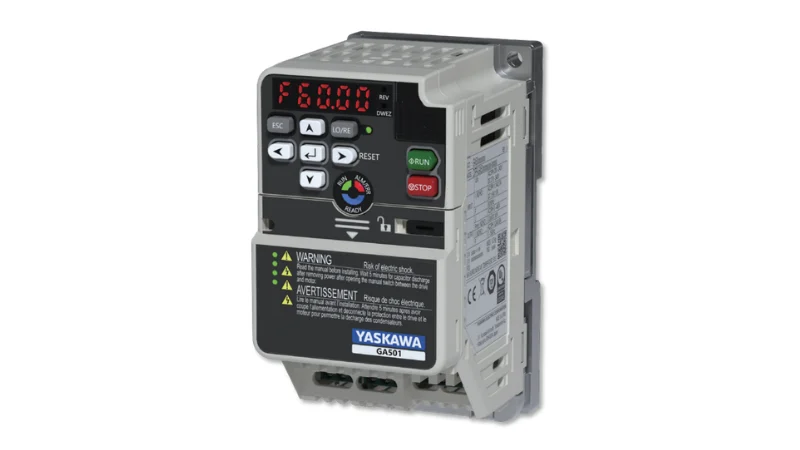

Il microazionamento AC GA501 di Yaskawa soddisfa questi requisiti combinando la comunicazione Ethernet multiprotocollo con il supporto per motori sia monofase sia trifase. Il design è incentrato sulla semplificazione dell’installazione e sulla riduzione dello spazio occupato nel quadro, mantenendo al contempo prestazioni di livello industriale.

Azionamento compatto per diversi tipi di motore

Il GA501 è disponibile in diverse varianti di tensione, inclusi i modelli monofase da 240 V CA e trifase da 240 V CA e 480 V CA. Queste opzioni consentono ai costruttori OEM di utilizzare la stessa famiglia di azionamenti su diverse piattaforme di macchinari.

Il supporto per i motori va dalle applicazioni a potenza frazionaria fino ai carichi industriali di medie dimensioni. Questa flessibilità rende l’azionamento adatto a trasportatori, pompe, ventilatori e sistemi di automazione compatti.

Le doppie porte Ethernet integrate semplificano l’integrazione nella rete. Gli ingegneri possono selezionare protocolli come EtherNet/IP, PROFINET, EtherCAT, BACnet/IP o MECHATROLINK tramite la configurazione hardware. Ciò consente allo stesso azionamento di integrarsi con piattaforme di controllo come Allen-Bradley PowerFlex o con architetture analoghe per il motion industriale.

Configurazione mobile dei parametri

La configurazione tradizionale di un VFD richiede l’alimentazione dell’azionamento prima di poter impostare i parametri. Questo processo può rallentare la messa in servizio, soprattutto quando è necessario installare più azionamenti.

Il GA501 supporta la configurazione tramite l’applicazione mobile DriveWizard. Gli ingegneri possono collegarsi direttamente all’azionamento e impostare i parametri prima dell’installazione. Ciò riduce i tempi di avviamento e semplifica la sostituzione degli azionamenti di riserva.

I set di parametri possono inoltre essere salvati e trasferiti tra gli azionamenti. Questa funzione è utile per i costruttori OEM che installano apparecchiature identiche in più siti.

Networking e diagnostica integrati

Le doppie porte Ethernet consentono topologie di rete a cascata o ad anello. Ciò riduce il numero di switch necessari e semplifica il cablaggio all’interno dei quadri di controllo compatti.

I LED di stato sul pannello frontale forniscono una diagnostica rapida sia del funzionamento dell’azionamento sia della comunicazione di rete. I tecnici della manutenzione possono identificare i guasti senza collegare strumenti aggiuntivi.

Queste funzionalità supportano le architetture di controllo distribuito dei motori comunemente utilizzate nei moderni sistemi di automazione e nelle apparecchiature compatte montate su skid.

Il ruolo dei microazionamenti nell’automazione moderna

La tecnologia VFD continua a espandersi oltre i grandi centri di controllo dei motori. Gli azionamenti compatti vengono ora installati direttamente sulle macchine, riducendo il cablaggio e migliorando l’efficienza energetica.

L’avviamento graduale riduce la corrente di spunto e le sollecitazioni meccaniche sui motori. Il controllo della velocità variabile migliora la precisione del processo e riduce il consumo energetico di ventilatori e pompe.

Con l’integrazione di funzionalità di rete e messa in servizio mobile, gli azionamenti compatti diventano più semplici da implementare nelle apparecchiature OEM. Questa tendenza favorisce la progettazione modulare delle macchine e un’integrazione più rapida dei sistemi.

Lin Haibin scrive di hardware per l’automazione industriale, con particolare attenzione al controllo dei motori, ai sistemi PLC e all’integrazione degli azionamenti nei macchinari OEM.
