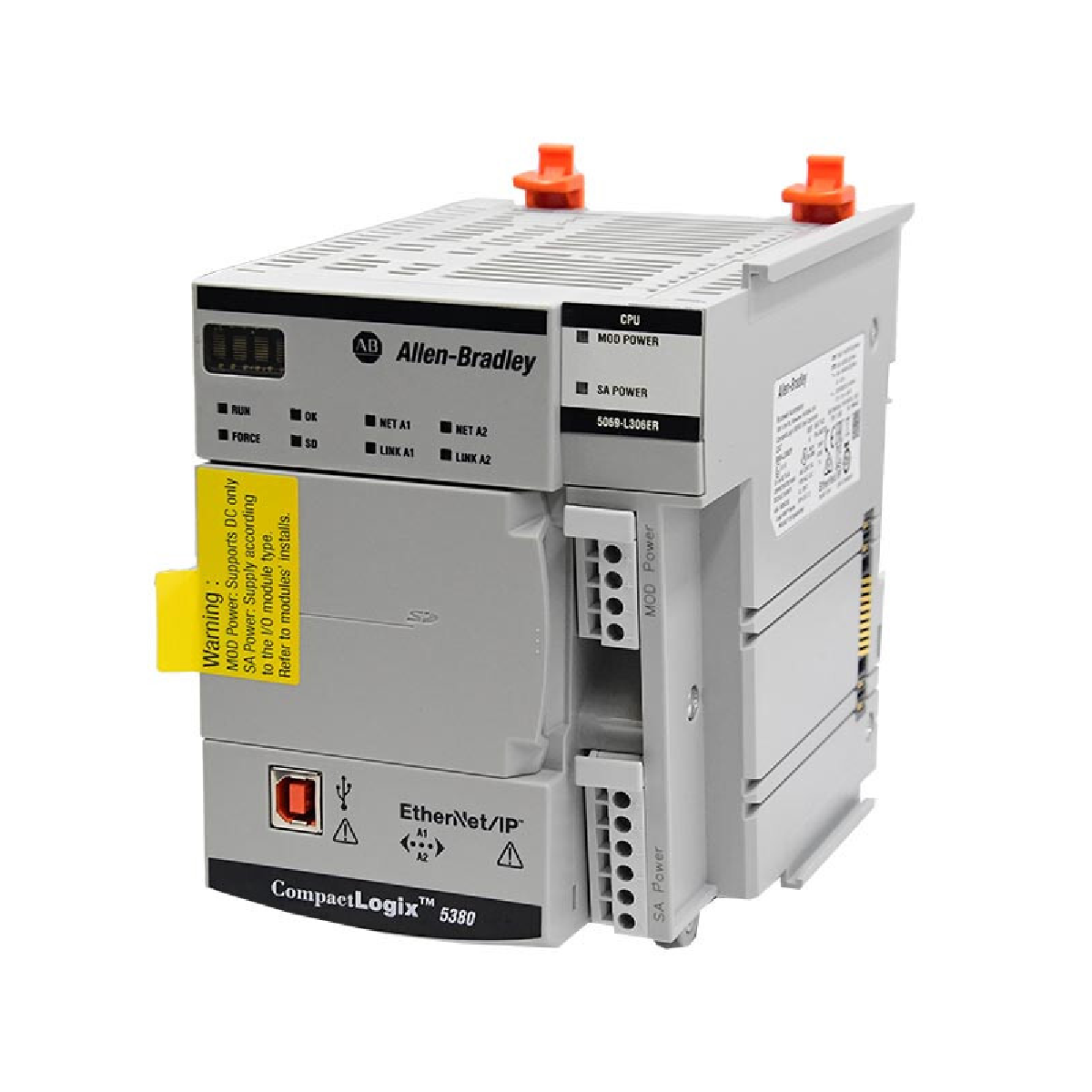

5069-L306ER Controller di sicurezza Allen-Bradley Compact GuardLogix 5380

Panoramica dei prodotti critici

Il 5069-L306ER (5069L306ER) è un controllore di sicurezza Compact GuardLogix 5380 ad alte prestazioni, progettato per fornire controllo integrato del movimento e della sicurezza all'interno di un'unica piattaforma hardware. Questa unità è progettata specificamente per applicazioni industriali complesse che richiedono livelli di sicurezza SIL 3 e PLe (Categoria 4) . Grazie a un'architettura a doppio processore, il 5069-L306ER esegue simultaneamente la logica di sicurezza e la logica standard, riducendo significativamente l'ingombro hardware e semplificando l'integrazione del sistema. Ideale per la produzione ad alta velocità, le linee di assemblaggio automobilistiche e i macchinari pesanti, questo controllore ottimizza i tempi di reazione del sistema e riduce al minimo i tempi di fermo non pianificati grazie a diagnostica avanzata e connettività EtherNet/IP ad alta velocità. Offre una soluzione scalabile agli ingegneri che desiderano conciliare rigorosi standard di sicurezza con la massima efficienza operativa.

Configurazione architetturale e logica

L' Allen-Bradley 5069-L306ER utilizza il motore di controllo Logix per offrire un'elaborazione ad alta velocità e una maggiore produttività. Questo controllore è caratterizzato da una memoria utente standard di 0.6 MB e da una memoria di sicurezza dedicata di 0.3 MB. Il design a doppia porta supporta 16 nodi EtherNet/IP, consentendo topologie di rete flessibili, tra cui configurazioni Device Level Ring (DLR), lineari e a stella.

Nell'ambito della serie 5380, funziona utilizzando il software Studio 5000 Logix Designer (versione 31 o successive). Il design hardware isola l'alimentazione del modulo (MOD) (lato logico) dall'alimentazione del sensore/attuatore (SA) (lato campo), impedendo al rumore elettrico di interferire con l'unità centrale di elaborazione e garantendo un'esecuzione stabile delle istruzioni di sicurezza in ambienti elettricamente rumorosi.

Specifiche tecniche

Domande frequenti tecniche sulla sicurezza

In che modo il 5069-L306ER raggiunge il livello di sicurezza SIL 3 senza un partner di sicurezza esterno?

Il modello  5069-L306ER integra un'architettura del processore 1oo2 (uno su due). Il task di sicurezza interno viene eseguito in modo ridondante e il controller esegue una diagnostica continua per garantire l'integrità della sicurezza. Ciò consente all'unità di soddisfare i requisiti  SIL 3 e  PLe in un unico modulo compatto, senza la necessità di un modulo partner di sicurezza separato.

È possibile utilizzare questo controller con moduli standard 5069 Compact I/O?

Sì. Il modello  5069-L306ER supporta sia i moduli standard sia i moduli di sicurezza  5069 Compact I/O . Tuttavia, per mantenere l'integrità della sicurezza di uno specifico circuito di sicurezza, è necessario utilizzare i moduli I/O di sicurezza  5069-IB8S o  5069-OBV8S per gli ingressi e le uscite relativi alla sicurezza.

Qual è la funzione dello slot per schede SD su questa unità?

Il controller include uno slot per una scheda  Secure Digital (SD) di livello industriale (1 GB standard). Viene utilizzata per l'archiviazione non volatile del programma utente, del firmware e delle configurazioni di sicurezza. Consente una rapida "sostituzione del dispositivo" senza richiedere un PC per ricaricare la logica, un aspetto fondamentale per ridurre il Mean Time to Repair (MTTR).

Installazione di precisione e gestione termica

• Strategia di isolamento dell'alimentazione: Assicurarsi che MOD Power e SA Power siano alimentati da alimentatori separati se l'applicazione richiede l'isolamento tra i dispositivi della logica e quelli sul lato campo. Utilizzare un alimentatore classificato Classe 2 o SELV/PELV per conformarsi agli standard normativi.

• Messa a terra e schermatura: Per ridurre al minimo le interferenze elettromagnetiche (EMI), utilizzare la messa a terra della guida DIN e assicurarsi che tutti i cavi di comunicazione siano schermati. Il 5069-L306ER deve essere montato su una guida DIN messa a terra e resistente alla corrosione.

• Distanza e flusso d'aria: Mantenere almeno 50 mm (2 pollici) di spazio libero su tutti i lati del controller. Ciò garantisce un adeguato raffreddamento per convezione e previene la riduzione delle prestazioni termiche durante il funzionamento al limite superiore dell'intervallo di temperatura di 60 deg C .

Vantaggi in termini di prestazioni e durata

• Movimento di sicurezza integrato: Questo controller supporta fino a 2 assi di movimento integrato su EtherNet/IP, consentendo di eseguire direttamente sulla rete le istruzioni di sicurezza (come Safe Torque Off), eliminando il cablaggio dedicato.

• Resilienza ambientale: Realizzato con componenti di grado industriale, il 5069-L306ER è progettato per ambienti soggetti a forti vibrazioni e offre un'opzione di rivestimento conforme per la protezione dai contaminanti chimici.

• Cybersecurity avanzata: L'hardware utilizza firmware con firma digitale e il rilevamento delle modifiche basato sul controller, fornendo un solido livello di difesa contro l'iniezione di codice o la manomissione non autorizzate nelle infrastrutture mission-critical.
