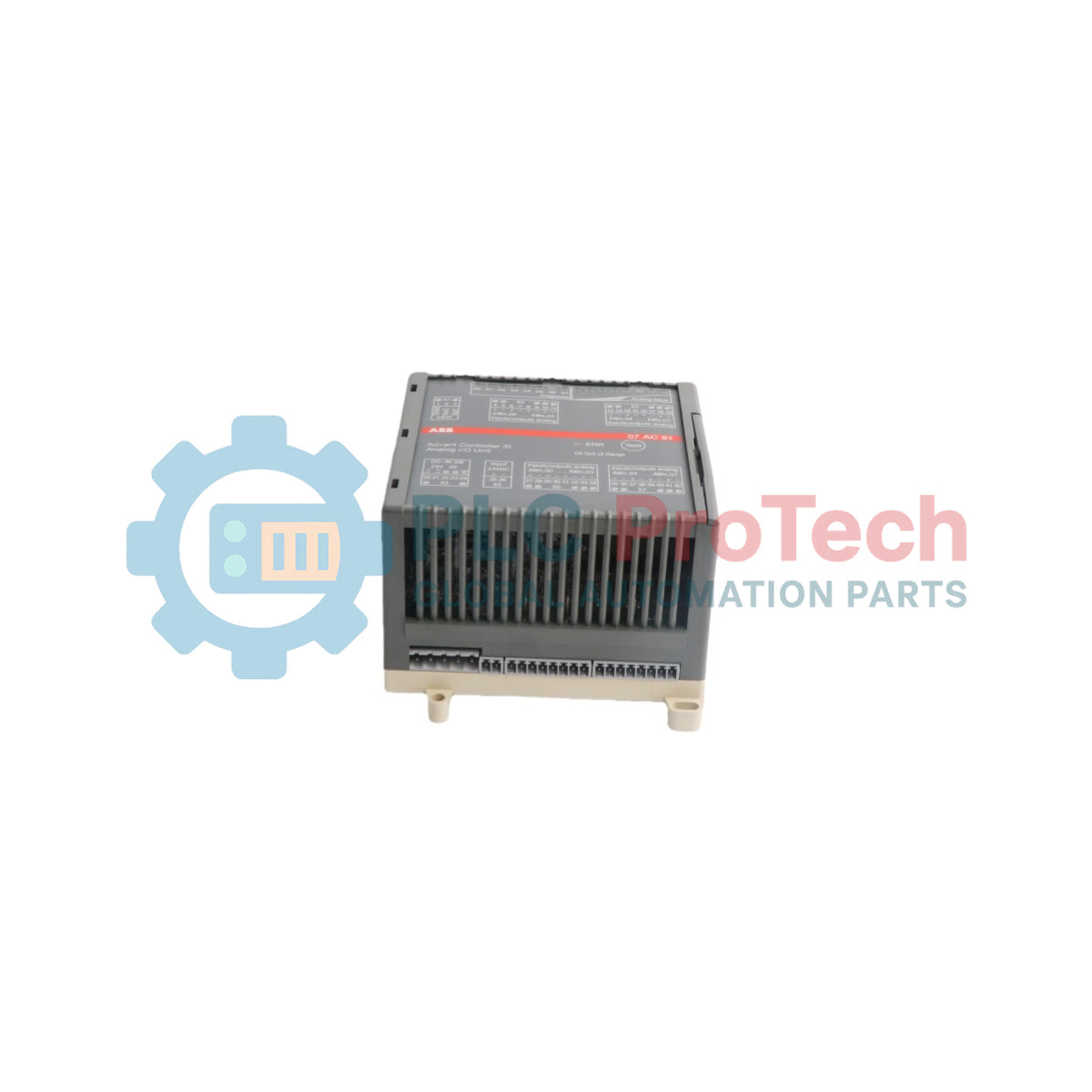

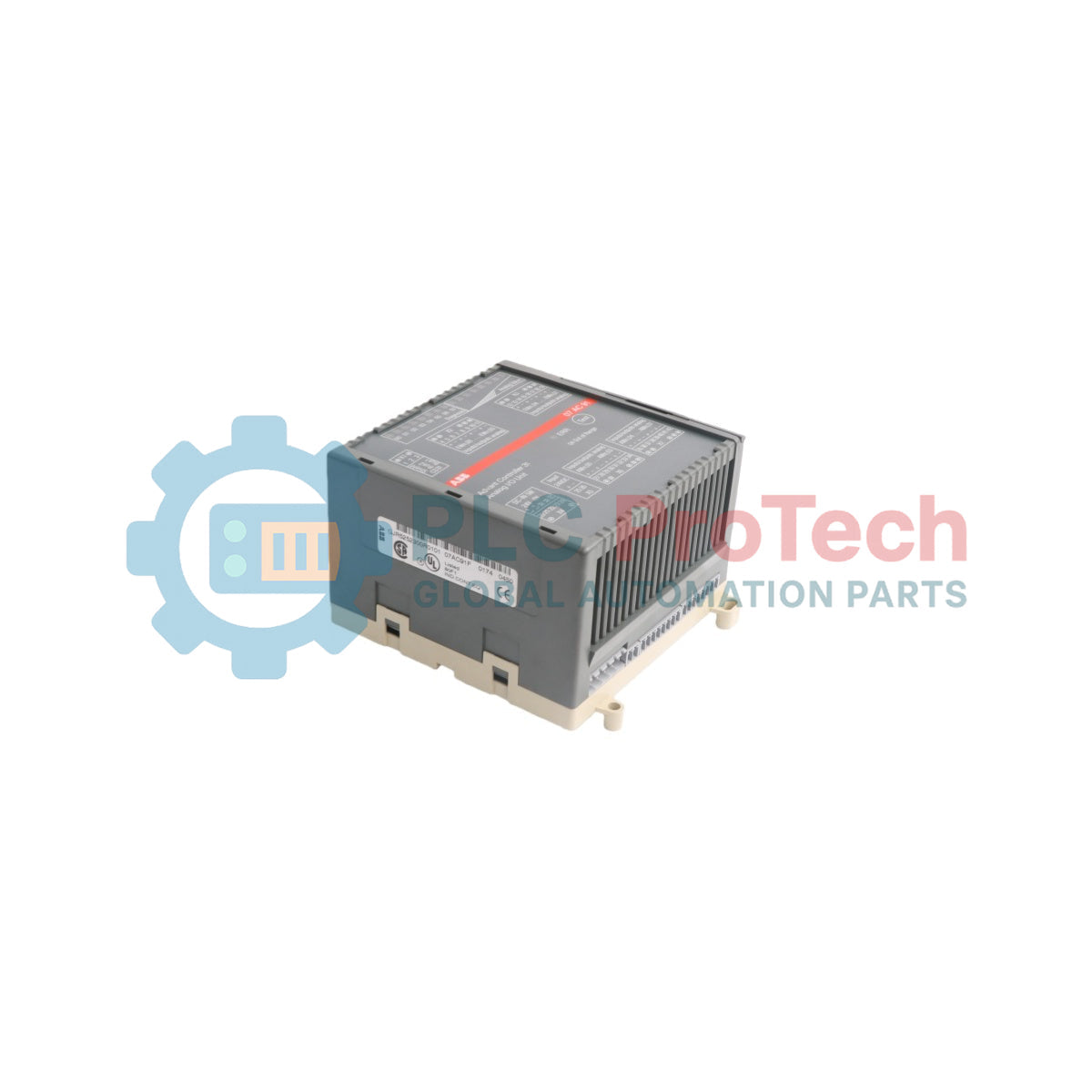

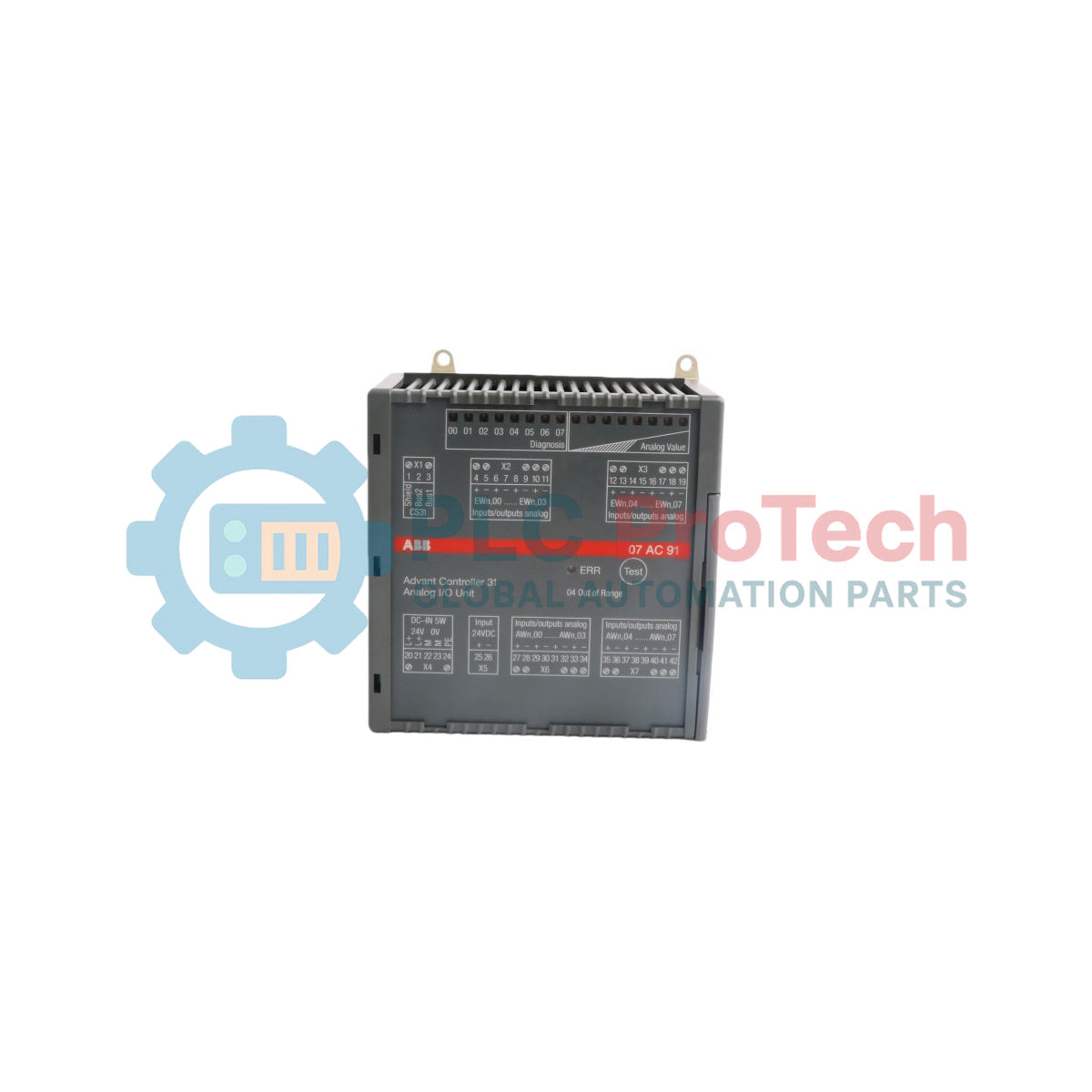

ABB 07AC91 GJR5252300R0101 Modulo di I/O analogico Advant Controller 31

SKU 07AC91 GJR5252300R0101

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: 07AC91 GJR5252300R0101

  • Country of origin:Switzerland

  • Product Type: Modulo I/O analogico

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 450g

  • Dimensions: 120 x 140 x 85 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il 07 AC 91 (Numero d'ordine: GJR5 2523 00 R0101), ampiamente ricercato anche con le designazioni compatte del modello 07AC91 e GJR5252300R0101, funge da interfaccia combinata di elaborazione analogica multicanale per il nucleo di automazione Advant Controller 31 (AC31). Questo hardware consente l'acquisizione simultanea della telemetria di campo ad alta risoluzione e la modulazione continua dei segnali di uscita di controllo tramite anelli di regolazione locali.

Operando su un'architettura di bus di sistema CS31 dedicata con proprietà di segnalazione fisica EIA RS-485, l'hardware coordina 8 o 16 canali a seconda della modalità di risoluzione operativa selezionata (12 bit o 8 bit). Una caratteristica esclusiva è l'inclusione di shunt di corrente autoprotetti integrati, che monitorano i circuiti di corrente e riducono sistematicamente i sovraccarichi sul campo per prevenire danni ai circuiti hardware. Inoltre, un'ingresso binario di abilitazione esterno funge da interblocco di sicurezza cablato, garantendo che tutti i canali di uscita analogici associati vadano immediatamente a zero se il segnale di interblocco di comando viene a mancare.

Caratteristiche

  • Architettura adattabile che gestisce 8 canali in modalità operativa a 12 bit oppure fino a 16 canali in modalità operativa a 8 bit.
  • Selezione software individuale dei canali in funzionamento a 12 bit, con supporto per intervalli da più o meno 10 V o circuiti di corrente da 0 a 20 mA.
  • Integra un'ingresso binario di abilitazione hardware (24 V) indipendente, obbligatorio per l'attivazione degli stadi di uscita analogici.
  • I nodi di ingresso in corrente integrano shunt autoprotetti con intervalli di campionamento e autoripristino automatico di 1 secondo durante i guasti da sovracorrente.
  • Interfaccia visiva locale di monitoraggio composta da 17 LED diagnostici per la segnalazione dei circuiti di campo e dello stato.

Applicazioni

  • Anelli di feedback continuo multipunto e anelli di controllo degli attuatori in impianti di trattamento delle acque reflue, macchinari per impianti di stampa e infrastrutture di processo.
  • Instradamento distribuito dei segnali analogici e multiplexing diagnostico verso un'unità centrale di elaborazione Advant Controller 31.
  • Controllo fail-safe di pompe dosatrici proporzionali e gruppi di azionamenti a frequenza variabile che richiedono circuiti di autorizzazione con interblocco hardware separato.

Informazioni per l'ordine

Numero d'ordine Numero d'ordine compatto Tipo di modulo Dotazione
GJR5 2523 00 R0101 GJR5252300R0101 07 AC 91 (07AC91) 1 modulo di ingresso e uscita analogico, 1 morsettiera a 2 poli (passo di 3,81 mm), 1 morsettiera a 3 poli (passo di 5,08 mm), 1 morsettiera a 5 poli (passo di 5,08 mm), 4 morsettiere a 8 poli (passo di 3,81 mm)

Specifiche tecniche

Parametro Specifiche
Produttore ABB
Designazione ufficiale del modello 07 AC 91
Designazione compatta del modello 07AC91
Numero d'ordine ufficiale GJR5 2523 00 R0101
Numero d'ordine compatto GJR5252300R0101
Serie del prodotto Sistema Advant Controller 31 / AC31
Tipo di prodotto Modulo di ingresso e uscita analogico
Tensione di alimentazione nominale 24 V CC
Consumo di corrente massimo 0.2 A
Dissipazione di potenza massima 5 W
Protezione contro l'inversione di polarità Sì (per il collegamento dell'alimentazione primaria)
Numero di ingressi binari 1 (ingresso di abilitazione per le uscite analogiche)
Numero di canali analogici 8 o 16 canali (in base alla modalità operativa selezionata)
Interfaccia di comunicazione del bus Bus di sistema CS31 tramite standard EIA RS-485
Isolamento elettrico Bus CS31 dall'unità, 1 ingresso binario dall'unità
Interfaccia per l'impostazione dell'indirizzo Commutatore di codifica manuale situato sotto il coperchio destro dell'alloggiamento
Limite dell'errore di conversione Tipico 0,5%, massimo 1% (non linearità, risoluzione e calibrazione di fabbrica)
Differenza di potenziale massima ±1 V (tra il terminale di alimentazione M e la massa analogica AGND)
Potenziale di riferimento comune AGND (terminale negativo di tutti gli ingressi e le uscite analogiche)
Specifiche del cavo analogico Massimo 100 m (schermato a due conduttori, sezione > 0.5 mm2)
Costanti di tempo del filtro d'ingresso 470 us per gli ingressi di tensione, 100 us per gli ingressi di corrente
Ciclo di conversione (8 ingressi + 8 uscite) 8 ms
Resistenza ohmica d'ingresso Ingresso di tensione: > 100 kOhm, ingresso di corrente: circa 330 Ohm
Carico dell'uscita di tensione Massimo +20 mA (sorgente), massimo -10 mA (sink)
Resistenza di carico dell'uscita di corrente Da 0 a 500 Ohm (carico)
Temperatura di esercizio consentita Da 0 a 55 degC
Opzioni di montaggio meccanico Guida DIN (DIN EN 50022-35, profondità 15 mm) o tramite 4 viti M4
Larghezza x altezza x profondità 120 x 140 x 85 mm
Peso 450 g

Collegamenti/Interfacce

Classe della morsettiera del connettore Opzioni di configurazione Mappatura dei terminali applicabile
Morsettiera a vite rimovibile Massimo 1 x 2.5 mm2 o massimo 2 x 1.5 mm2 Terminali di alimentazione primaria a 24 V CC, pin del bus di sistema CS31
Morsettiera a vite rimovibile Massimo 1 x 1.5 mm2 Tutti gli ingressi analogici, le uscite analogiche e gli ingressi di abilitazione
Terminale 25 (+) e terminale 26 (-) Circuito di interblocco binario a due fili Interfaccia dedicata per l'abilitazione delle uscite analogiche

Linee guida per l'installazione

  • Abilitazione del instradamento dei segnali di tensione: Collegare un segnale 1 permanente (+13 ... +30 V) tra i terminali 25 (+) e 26 (-) per consentire l'attivazione delle uscite. Un segnale 0 (-30 ... +5 V) forza automaticamente i circuiti di tensione a 0 V e i circuiti di corrente a 0 mA.
  • Riduzione del rumore per gli ingressi inutilizzati: Collegare direttamente tutti i terminali degli ingressi di tensione inutilizzati per migliorare l'immunità complessiva al rumore sul campo. Gli ingressi di corrente inutilizzati mantengono proprietà di bassa impedenza interna e possono rimanere aperti senza rischi.
  • Allineamento della ventilazione dell'armadio: Fissare l'alloggiamento esclusivamente in posizione verticale all'interno del quadro, assicurandosi che tutti i connettori dei terminali siano rivolti direttamente verso l'alto e verso il basso. Mantenere uno spazio libero sopra e sotto per evitare di ostacolare il raffreddamento per convezione naturale.
  • Politiche di continuità delle schermature: Limitare i collegamenti analogici sul campo a un massimo di 100 m utilizzando un cavo schermato a due conduttori con sezione superiore a 0,5 mm2, collegando le schermature a un unico punto di terra pulito per la strumentazione.

FAQ

Come vengono configurati gli indirizzi delle stazioni di rete sul modulo 07 AC 91 / 07AC91?

L'indirizzo di identificazione del campo e i parametri della modalità operativa vengono impostati tramite un blocco di interruttori di codifica hardware manuale, posizionato sotto il coperchio protettivo in plastica a clip sul lato destro dell'alloggiamento del modulo.

Qual è la risposta funzionale del circuito di corrente se uno strumento di campo rileva un guasto da cortocircuito?

Il modulo dispone di una funzione di protezione integrata per la corrente. Se le correnti del circuito superano le soglie di sicurezza, lo shunt di misura interno viene disconnesso e registra un valore di overflow. L'unità verifica la linea ogni 1 secondo, ripristinando il monitoraggio normale quando la corrente rientra nei limiti.

È presente un isolamento elettrico individuale tra le linee dei segnali analogici discreti?

No, tutti i canali di ingresso e uscita non sono isolati tra loro e condividono un nodo elettrico comune denominato AGND. Tuttavia, l'interfaccia bus CS31 e il singolo ingresso binario sono completamente isolati dal resto dei circuiti interni.

Come vengono mappati i valori dei segnali nella logica applicativa del controllore durante il funzionamento a 12 bit?

L'intera scala dal -100% al +100% corrisponde direttamente ai codici esadecimali da 8008H, passando per 0000H, fino a 7FF8H, che corrispondono agli interi decimali da -32760 a 32760.
