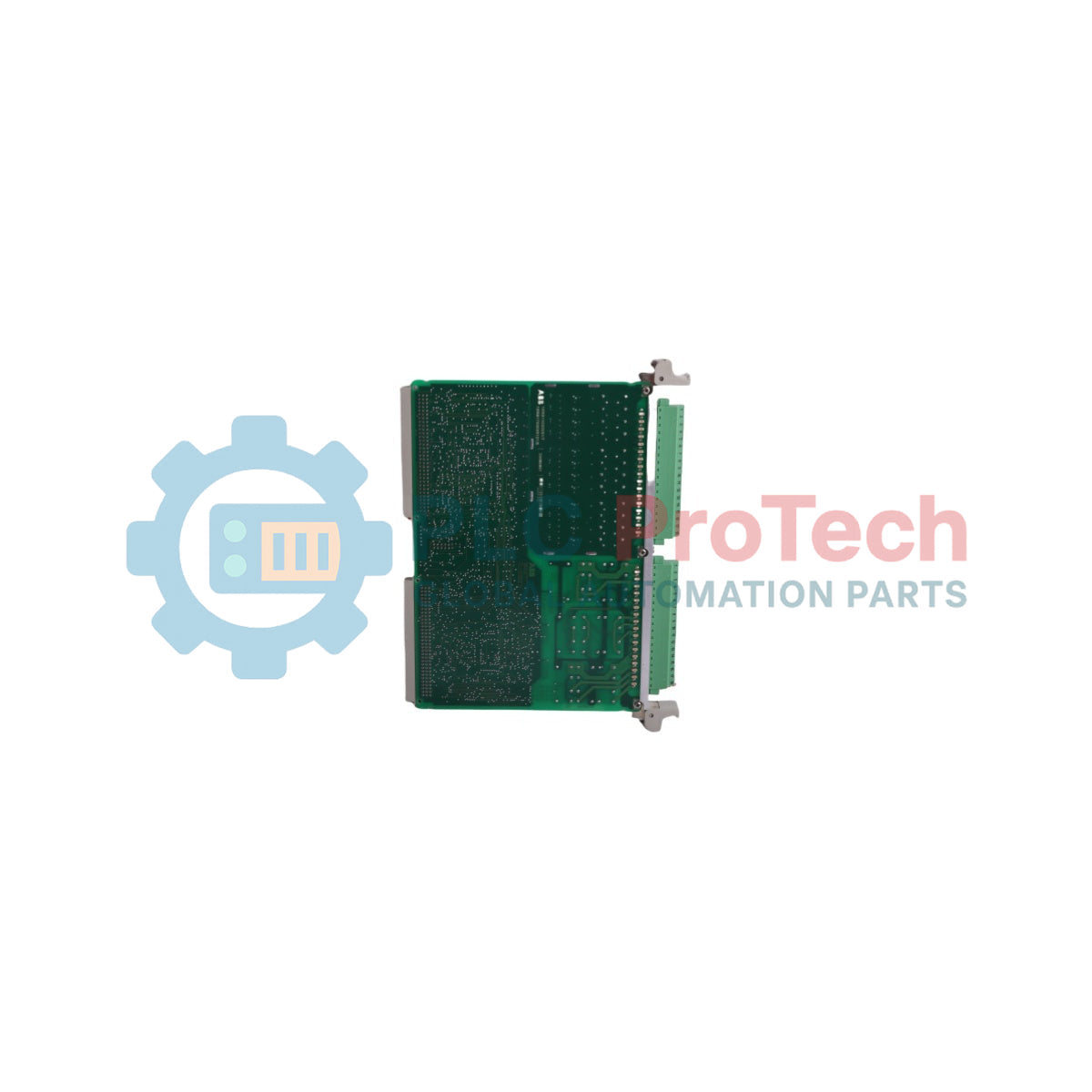

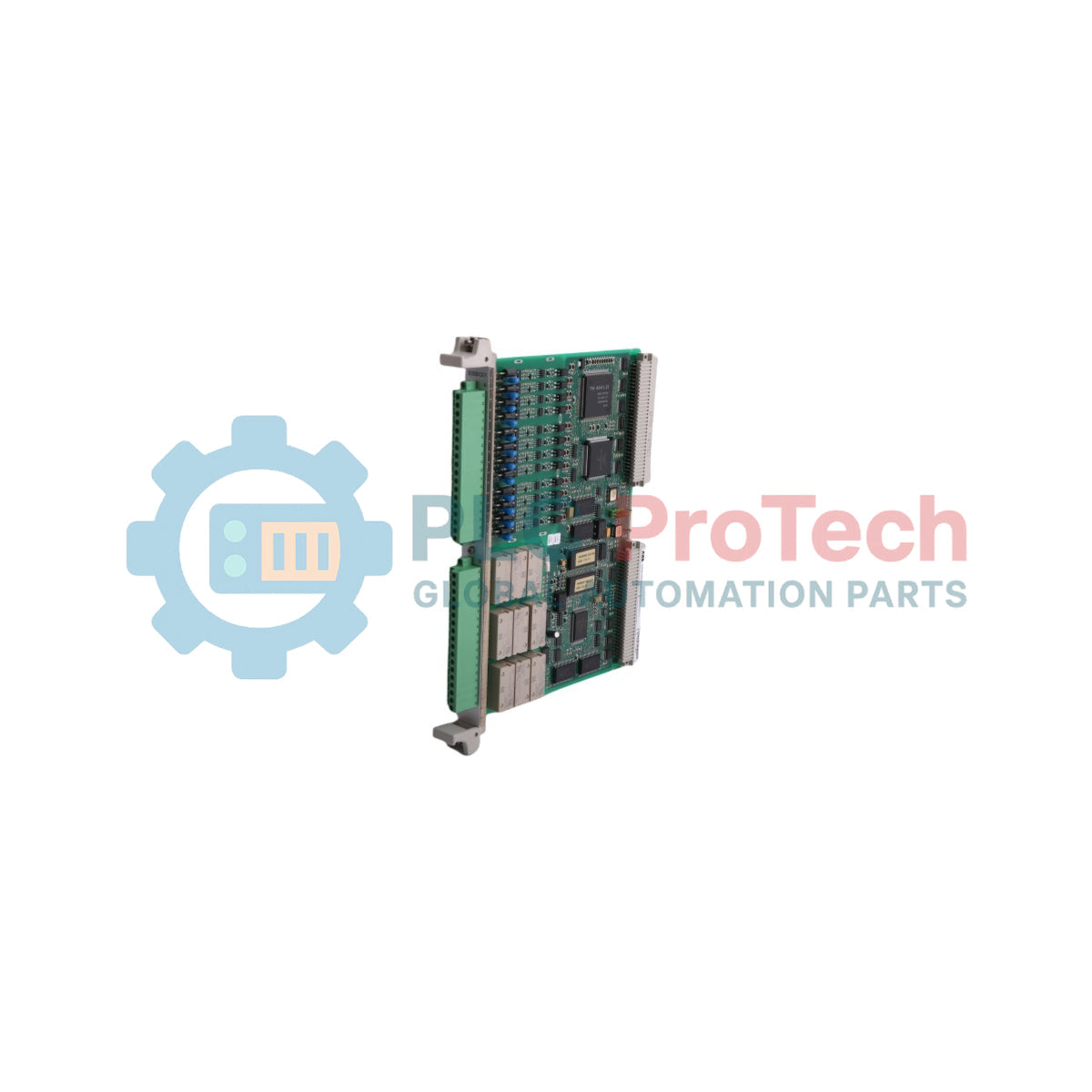

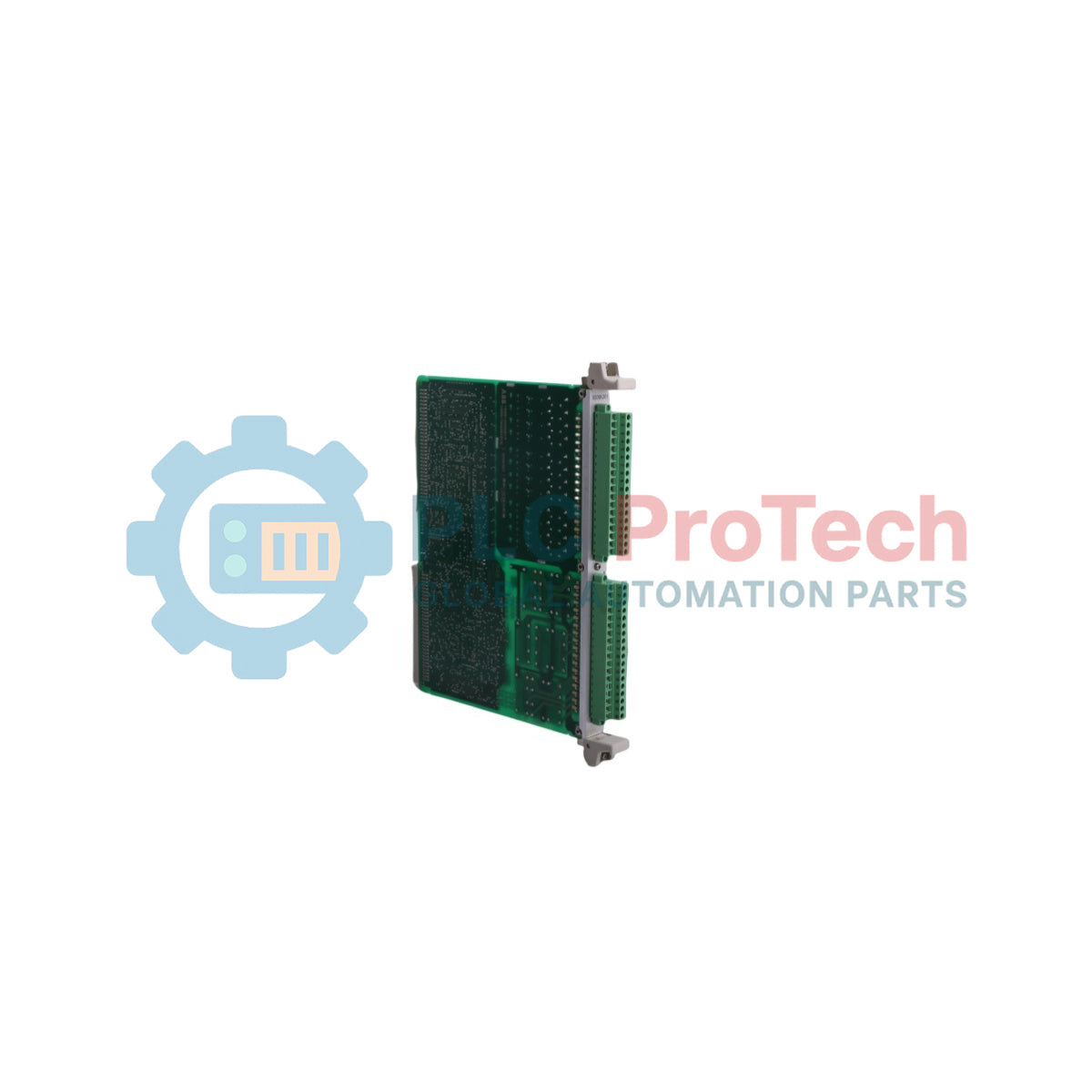

Modulo di espansione per ingressi/uscite binari ABB 1MRB150082R0103 500CU-BIO01

Descrizione

ABB 1MRB150082R0103 500CU-BIO01 è un modulo di espansione per ingressi/uscite binari progettato per l'acquisizione dei segnali e il controllo delle uscite nelle piattaforme ABB di protezione e controllo. Prodotto in Svezia, questo modulo offre un'espansione dell'interfaccia digitale per rack di controllo industriale, sistemi di automazione delle sottostazioni e unità di protezione dei sistemi elettrici.

Progettato per la gestione di I/O ad alta densità, ABB 1MRB150082R0103 500CU-BIO01 dispone di 16 ingressi binari operanti in un ampio intervallo di tensione CC, da 24 V a 250 V CC, con un assorbimento di corrente da 2 mA a 10 mA per canale. Per garantire l'integrità del segnale e proteggere l'elettronica di controllo sensibile dai disturbi di campo, lo stadio di ingresso presenta un isolamento galvanico di 2,5 kV RMS.

Oltre agli ingressi digitali, ABB 1MRB150082R0103 500CU-BIO01 integra 8 canali di uscita binari dotati di contatti con portata fino a 5 A a 250 V CA o 30 V CC. Progettato per ambienti industriali difficili, il modulo funziona in un intervallo di temperatura esteso da -40 degC a +70 degC e resiste a livelli di umidità relativa dal 5% al 95% UR (senza condensa).

Caratteristiche

• I/O binari ad alta densità: Integra 16 ingressi binari e 8 canali di uscita a relè in un compatto formato di espansione.
• Ampio intervallo operativo degli ingressi CC: Gli ingressi digitali accettano tensioni di campo flessibili da 24 V a 250 V CC, con un assorbimento di corrente ridotto, da 2 mA a 10 mA per canale.
• Elevato isolamento elettrico: Offre un isolamento di 2,5 kV RMS sugli ingressi per proteggere i circuiti di controllo principali da sovratensioni e transitori ad alta tensione.
• Robuste caratteristiche nominali delle uscite a relè: Le uscite supportano la commutazione di carichi fino a 5 A a 250 V CA / 30 V CC per il controllo diretto di relè ausiliari e indicatori.
• Elevata tolleranza alle condizioni ambientali: Funziona in modo affidabile in condizioni difficili, da -40 degC a +70 degC e con un'umidità senza condensa fino al 95% UR.

Applicazioni

• Automazione e controllo delle sottostazioni: Interfaccia i segnali binari di stato provenienti da interruttori automatici, sezionatori e contatti di allarme con i relè di protezione.
• Distribuzione industriale dell'energia: Fornisce un'espansione I/O digitale per sistemi di controllo industriale che gestiscono trasformatori e apparecchiature di commutazione dell'alimentazione.

Specifiche tecniche

Generale

Ingresso / Uscita

Ambientali e meccaniche

Linee guida per l'installazione

1. Isolamento dell'alimentazione: Isolare completamente tutte le fonti di alimentazione che forniscono energia al rack di controllo principale e al cablaggio I/O di campo prima di installare o rimuovere il modulo.
2. Protezione dalle scariche elettrostatiche (ESD): Indossare un braccialetto antistatico collegato a un punto di messa a terra stabile quando si maneggia il modulo, per evitare danni ai componenti integrati.
3. Montaggio del modulo: Allineare la guida della scheda ABB 1MRB150082R0103 500CU-BIO01 con lo slot nel telaio del rack e far scorrere la scheda senza forzarla finché i connettori del backplane non si innestano saldamente.
4. Cablaggio di campo: Verificare i livelli di tensione in ingresso del campo (da 24 V a 250 V CC) e assicurarsi che la corrente di carico sui contatti del relè non superi 5 A prima di alimentare i collegamenti dei morsetti.

Raccomandazioni per la sostituzione

• Verifica di parametri e indirizzi: Prima di sostituire una scheda esistente, documentare la mappatura dei canali e l'assegnazione degli slot del sistema dal software del controllore principale.
• Controllo post-installazione: Dopo aver ripristinato l'alimentazione, verificare lo stato dei canali tramite gli indicatori di stato del modulo ed eseguire un controllo del segnale I/O punto-punto per confermare il corretto funzionamento.
