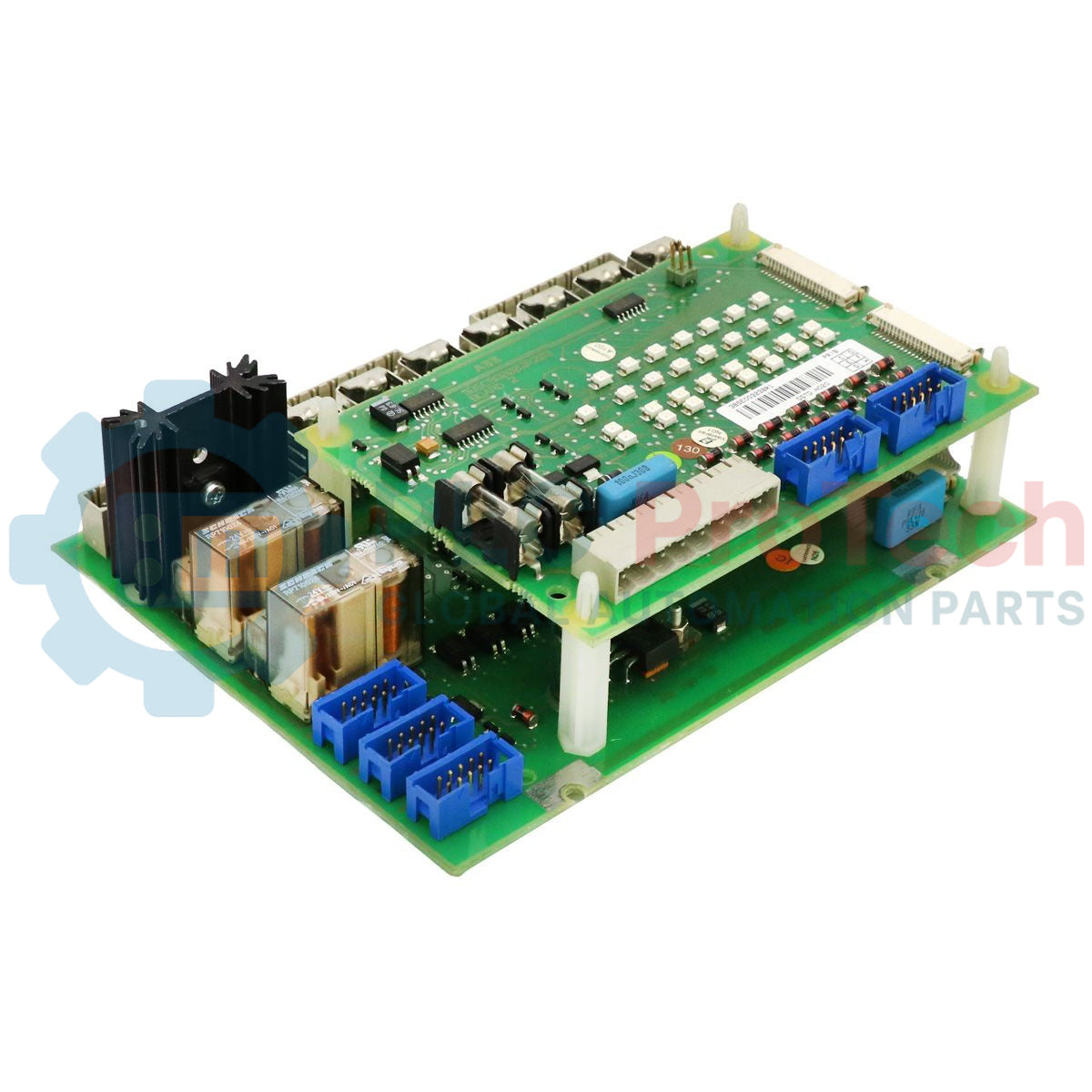

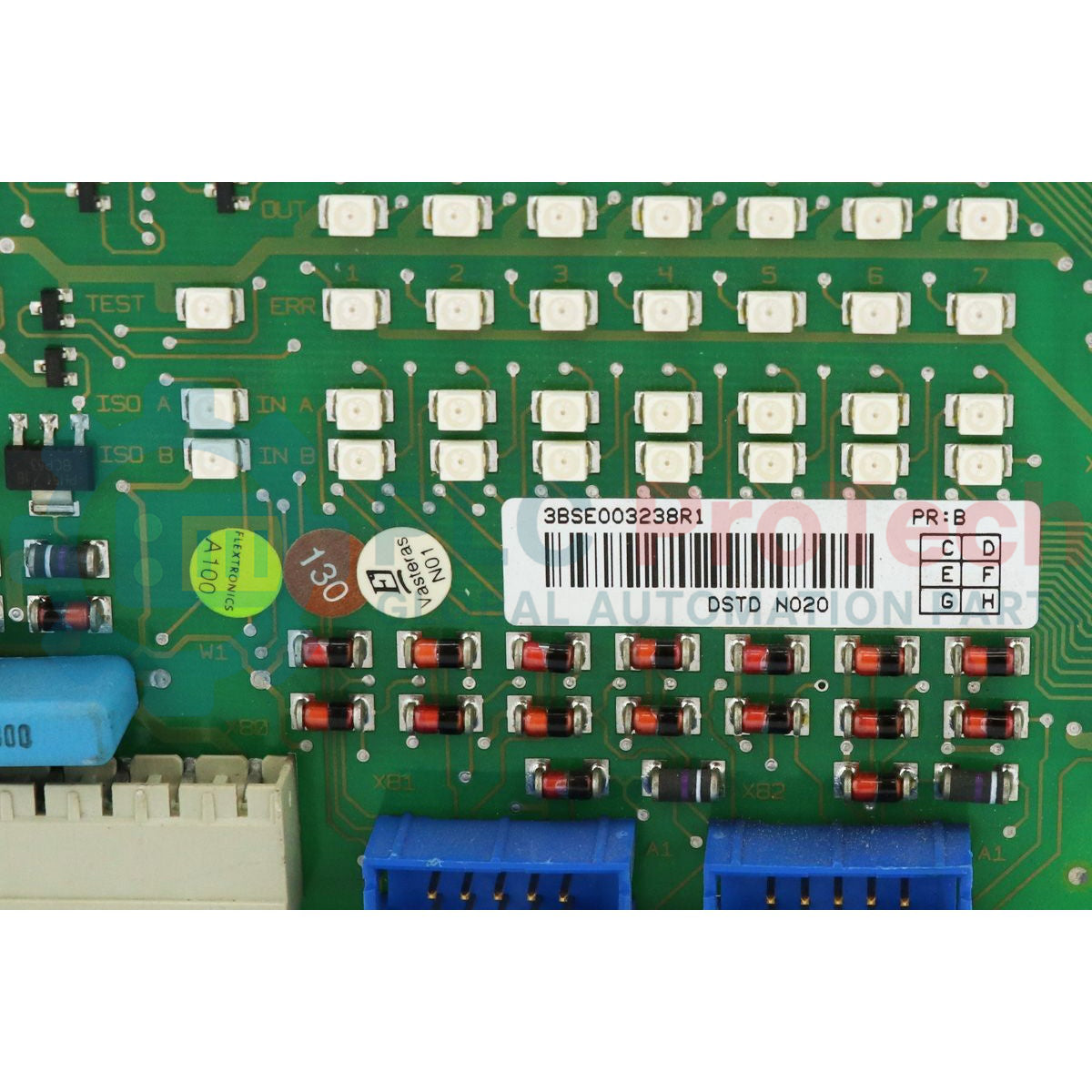

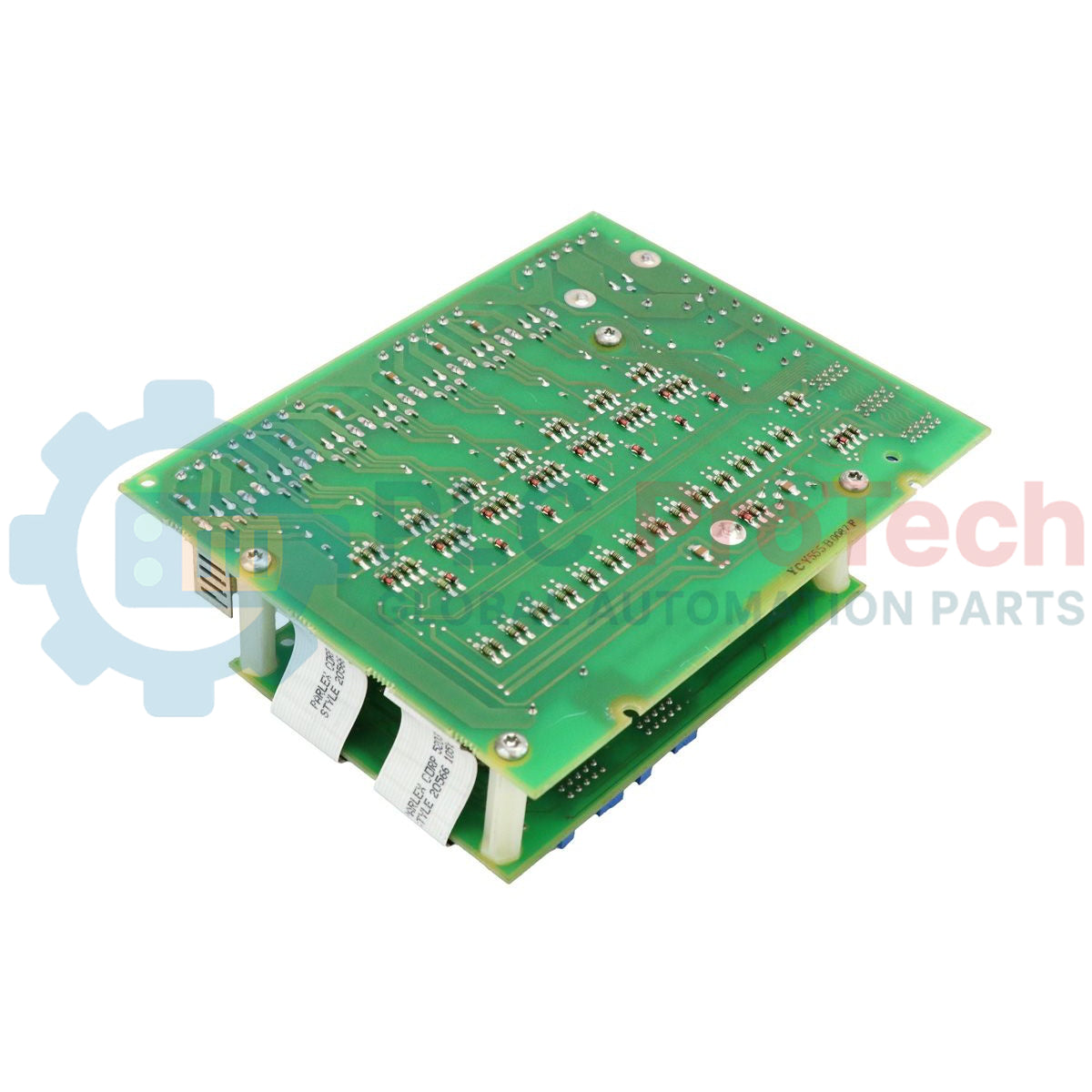

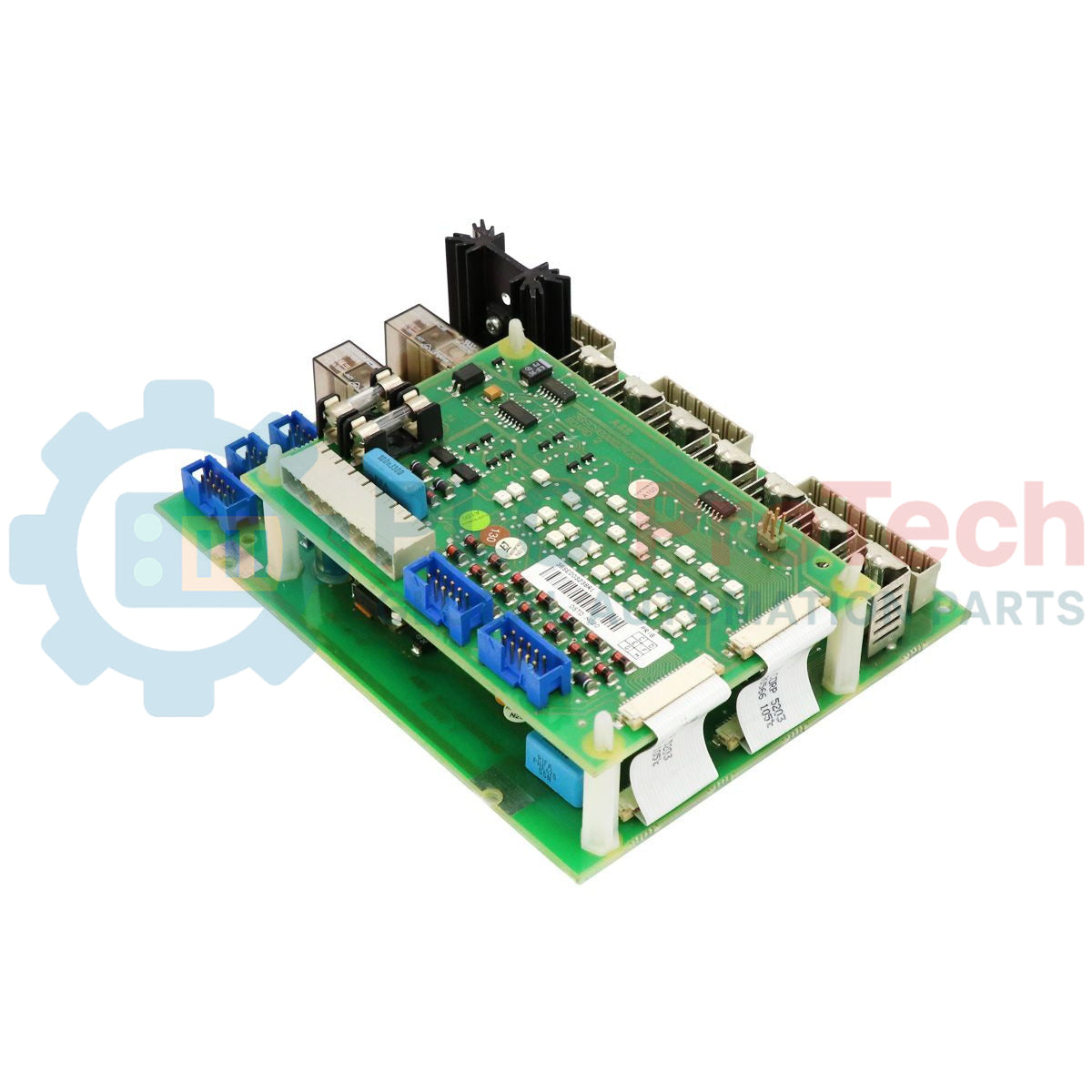

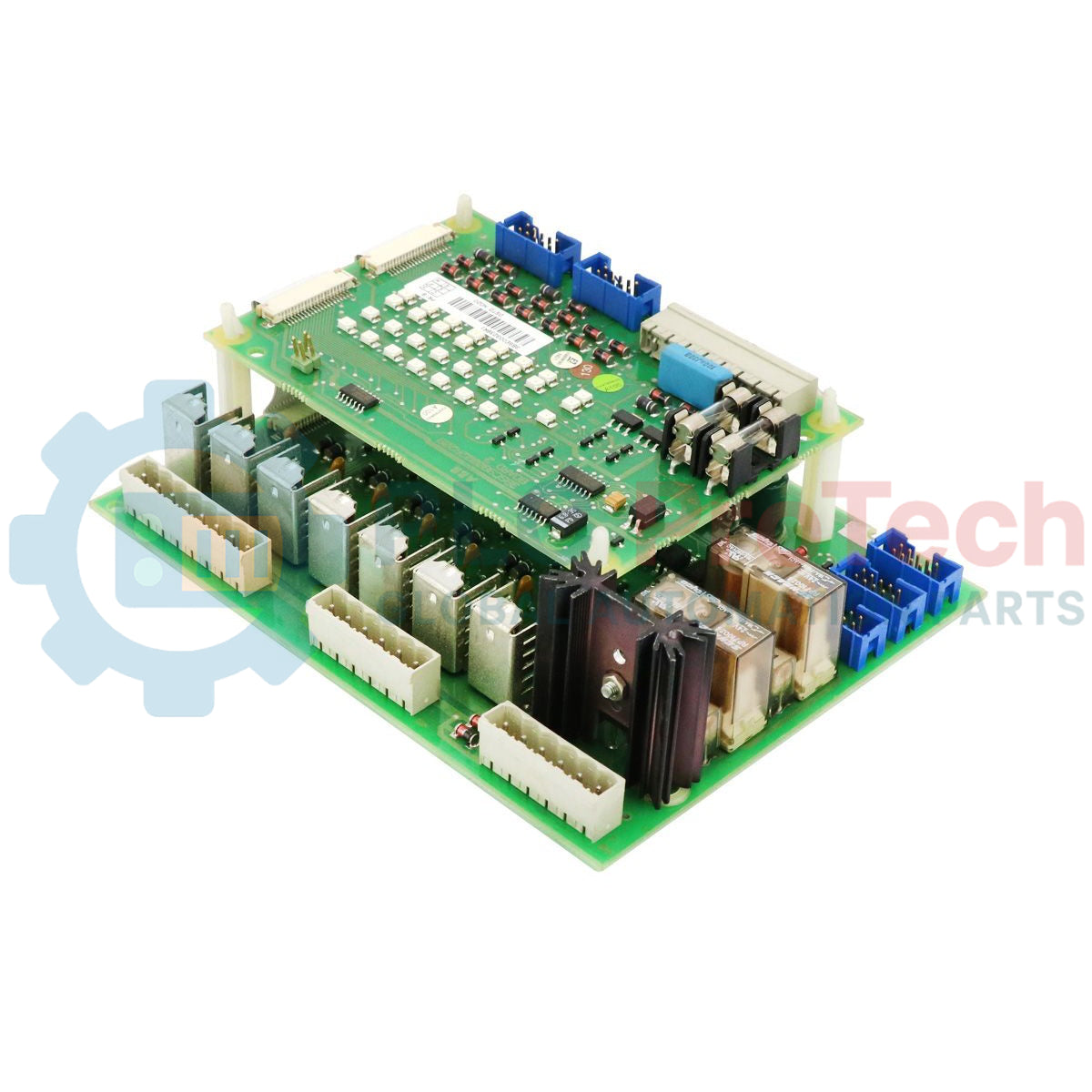

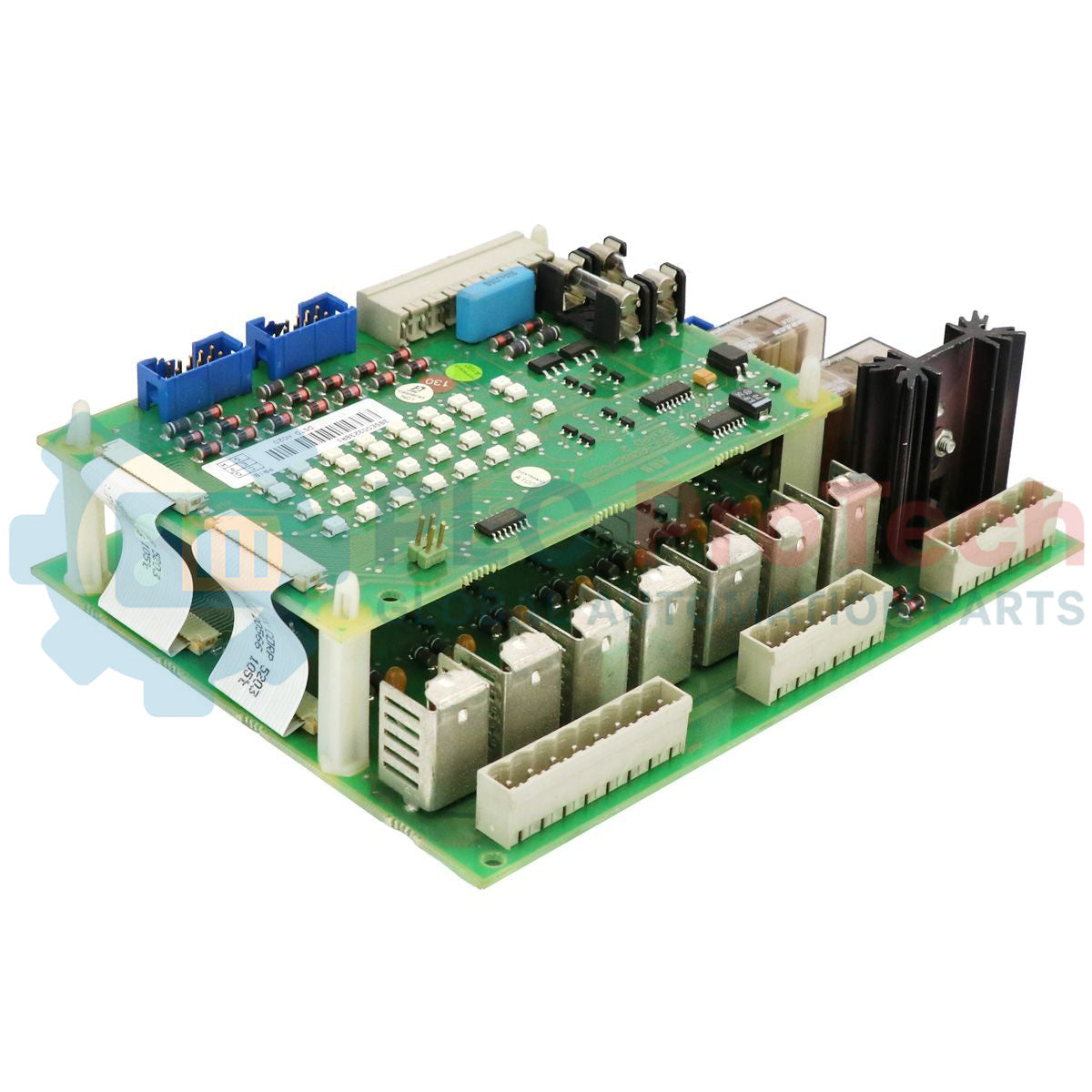

ABB 3BSE003238R1 | Unità di uscita normalmente eccitata DSTD N020

Panoramica del prodotto

L'ABB 3BSE003238R1, comunemente identificato dalla designazione del tipo DSTD N020, è un'unità di uscita ad alta integrità normalmente eccitata, progettata specificamente per i sistemi di sicurezza Safeguard. È un componente essenziale per le serie Safeguard 3000 e Safeguard 400 (versioni dalla 1.2 alla 1.6) e fornisce uscite stabili da 24 V CC / 2 A. Progettato per applicazioni di sicurezza "fail-to-safe", il DSTD N020 viene generalmente utilizzato per azionare dispositivi di campo che devono rimanere eccitati per mantenere uno stato sicuro, garantendo che qualsiasi perdita di alimentazione o segnale attivi un'azione protettiva.

Ingegneria funzionale e logica di sicurezza

Il DSTD N020 è ottimizzato per l'affidabilità nei sistemi di arresto di emergenza (ESD) e nei sistemi antincendio e rilevazione gas (F&G). In quanto unità "normalmente eccitata", mantiene un'uscita continua a 24 V durante il normale funzionamento. In caso di guasto rilevato o di intervento di sicurezza avviato dal sistema, l'unità si diseccita, garantendo una transizione affidabile allo stato sicuro. Questa logica di sicurezza basata sull'hardware è essenziale per proteggere il personale, le apparecchiature e l'ambiente nei processi industriali ad alto rischio, come la raffinazione chimica e la produzione petrolifera offshore.

Specifiche tecniche

Domande frequenti tecniche

Qual è l'importanza dello stato "normalmente eccitato" nei sistemi Safeguard?Nell'ingegneria della sicurezza, un'uscita normalmente eccitata garantisce il monitoraggio continuo del circuito. Se un filo si rompe o l'alimentazione viene interrotta, l'uscita scende naturalmente a zero (diseccitata), corrispondente allo "stato sicuro" designato. Ciò garantisce che il sistema entri in una condizione prevedibile e sicura, un requisito fondamentale per le installazioni classificate SIL (Safety Integrity Level).

Il DSTD N020 può essere utilizzato nei sistemi Safeguard 400 v1.1?Secondo la documentazione tecnica, questa unità è certificata per l'uso nelle serie Safeguard 400 dalla 1.2 alla 1.6. Per le versioni precedenti, è fondamentale verificare la compatibilità del backplane e il supporto del firmware prima dell'installazione, per garantire che l'integrità di sicurezza del circuito non venga compromessa.

Esiste un sostituto diretto se il 3BSE003238R1 non è disponibile?Sì, ABB ha introdotto un nuovo ID prodotto sostitutivo: 3BNP015164R1. Sebbene il DSTD N020 sia ancora disponibile come parte di ricambio, il prodotto successivo è progettato per soddisfare le stesse specifiche funzionali per i moderni aggiornamenti dei sistemi di sicurezza.

Guida all'ingegneria e all'installazione sul campo

• Protocollo di installazione: prima di inserire il DSTD N020 nel rack Safeguard, assicurarsi che il sistema sia in modalità "Manutenzione" o "Bypass" se il circuito è attivo. Una diseccitazione improvvisa durante l'installazione può attivare un arresto imprevisto dell'impianto.

• Gestione termica: data la capacità di uscita di 2 A, assicurarsi che l'armadio disponga di una ventilazione adeguata. Sebbene l'unità sia compatta (0.34 kg), un rack completamente popolato da unità di uscita eccitate può generare un calore localizzato significativo, che può influire sulla durata dei relè di sicurezza interni.

• Gestione della conformità: questa unità è classificata nella categoria RAEE 5 (apparecchiature di piccole dimensioni). Per la manutenzione e lo smaltimento B2B, assicurarsi che l'unità venga riciclata in conformità agli standard per i rifiuti elettronici industriali, al fine di mantenere la conformità ambientale.

Vantaggi ingegneristici

L'ABB DSTD N020 offre una soluzione robusta e collaudata a livello hardware per le uscite legate alla sicurezza. L'ingegneria svedese garantisce elevati standard di produzione e lunga durata negli ambienti industriali difficili. Per gli approvvigionamenti B2B, procurarsi la parte di ricambio originale 3BSE003238R1 garantisce che il sistema Safeguard mantenga le certificazioni di sicurezza originali e tempi di risposta deterministici, essenziali per la conformità normativa e i requisiti assicurativi operativi.
