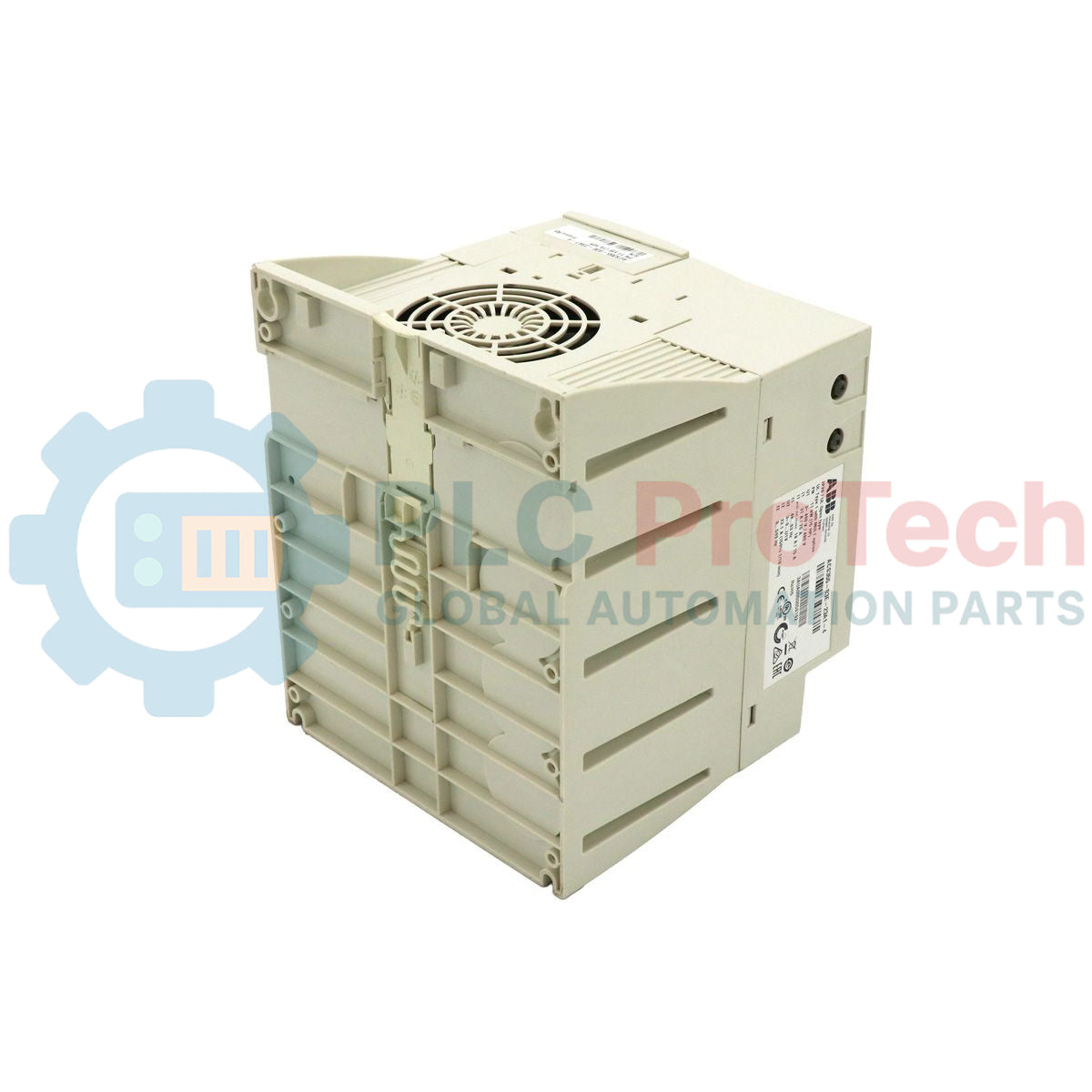

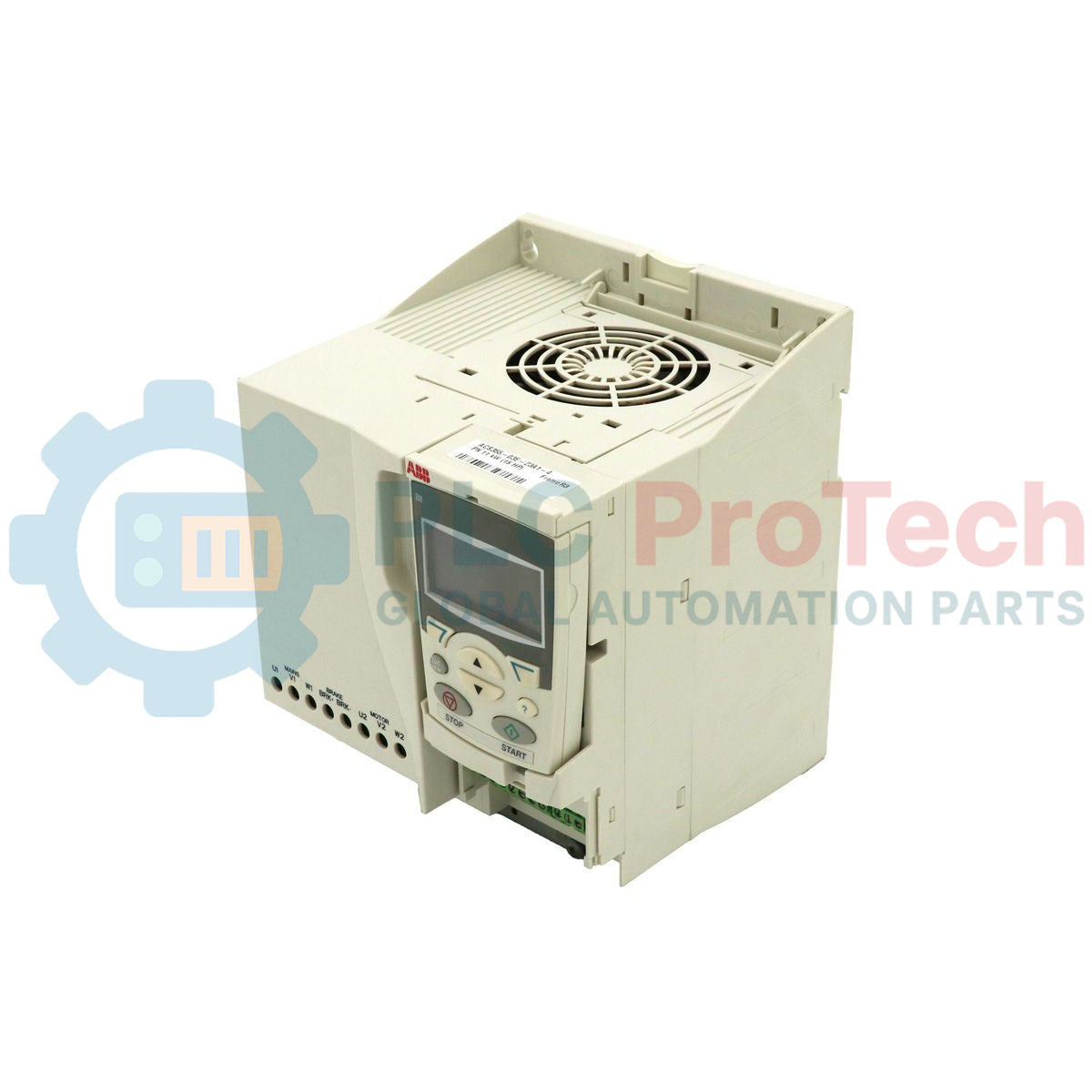

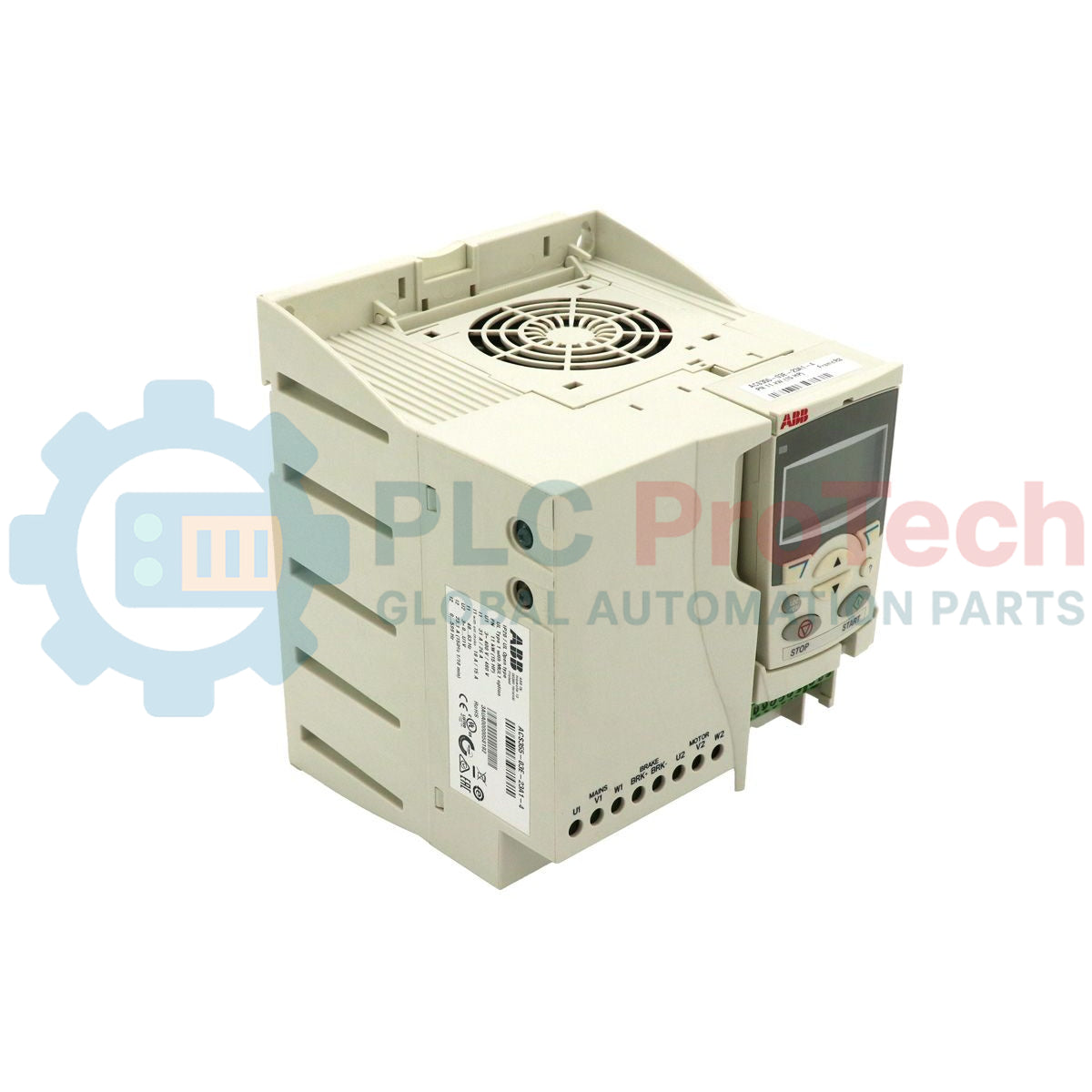

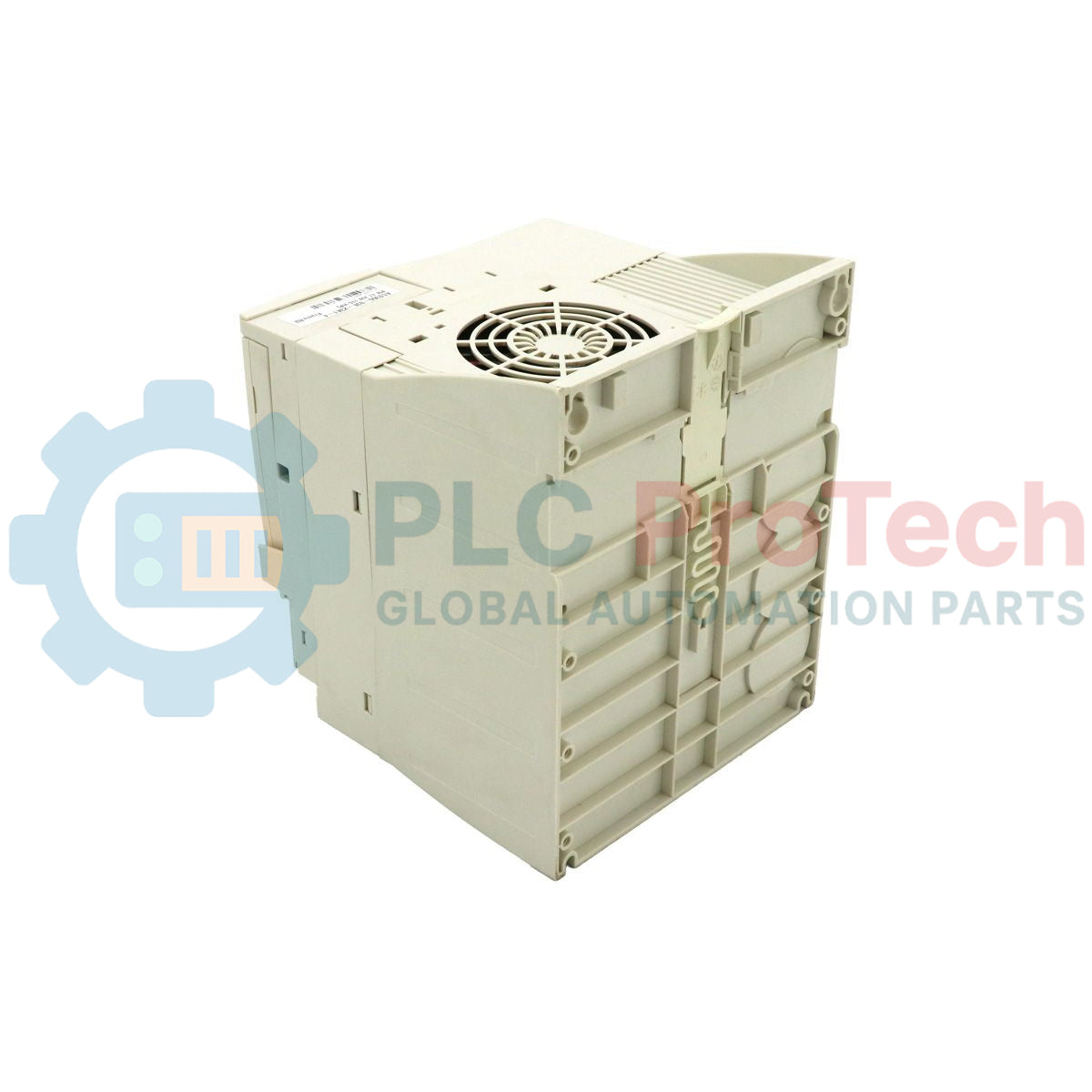

Manufacturer: ABB
Product No.: ACS355-03E-23A1-4
Country of origin:Sweden
Product Type: Azionamenti a frequenza variabile
Barcode: 85044095
Payment: T/T, Western Union
Weight: 2500g
Dimensions: 169 x 169 x 169 mm
Shipping port: Xiamen
Warranty: 12 months
Progettato per fornire un controllo preciso della velocità e della coppia per applicazioni con motori CA a bassa tensione, il variatore di frequenza ABB ACS355-03E-23A1-4 è un componente di sistema ad alte prestazioni della serie ACS355. Questo azionamento trifase per macchinari gestisce ambienti di produzione impegnativi grazie alle funzionalità integrate di Safe Torque Off (STO), alle opzioni di frenatura dinamica e alla compatibilità ottimizzata con gli armadi IP20. Progettato per una perfetta integrazione nei quadri industriali, questo azionamento garantisce un funzionamento affidabile con carichi meccanici variabili e mantiene un'efficienza eccezionale per tutto il suo ciclo di vita operativo.

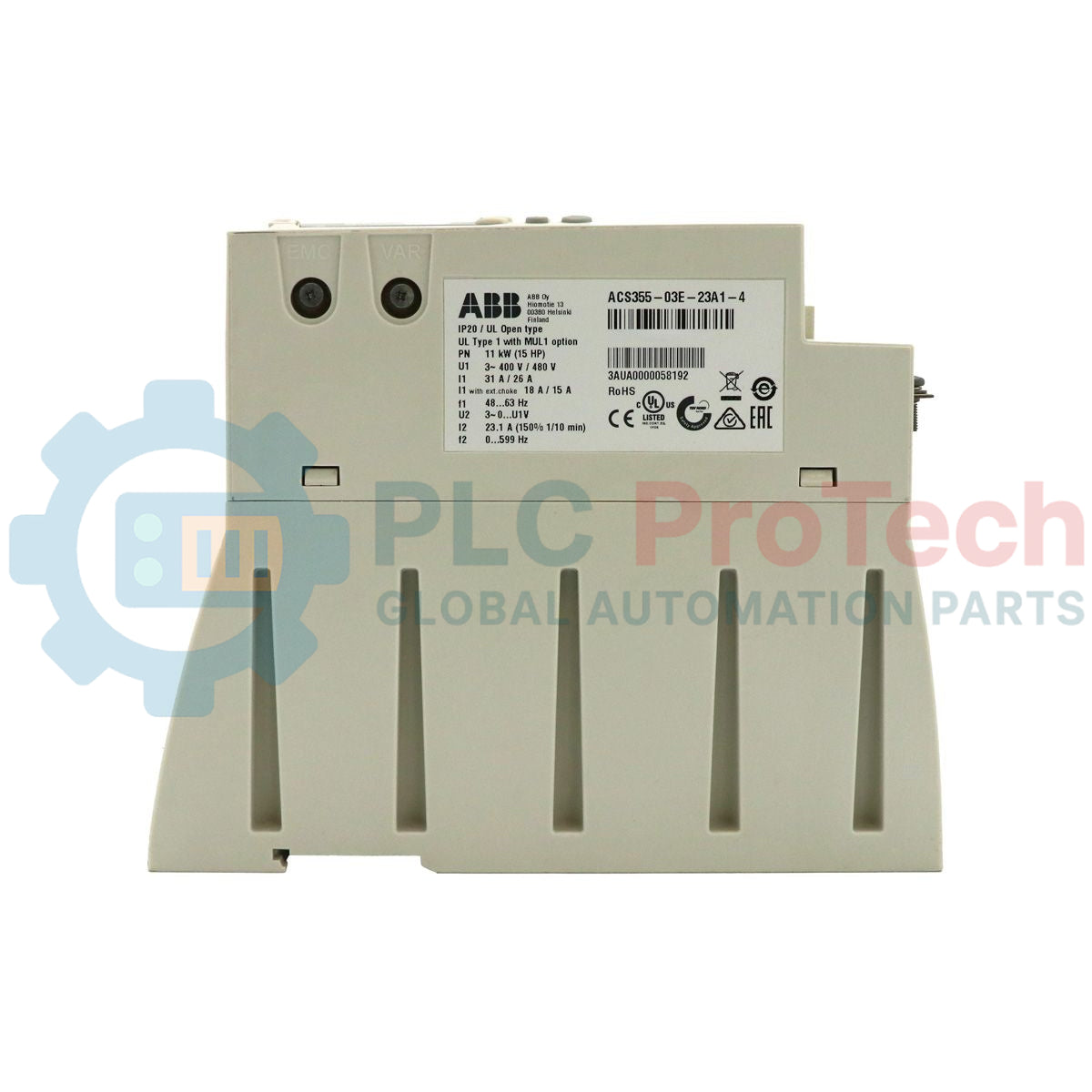

| Produttore | ABB |
| Numero di modello | ACS355-03E-23A1-4 |
| Serie del prodotto | ACS355 |
| Tensione di ingresso | Da 380 a 480 V CA (trifase, +/-10%) |
| Corrente di uscita (uso normale) | 23,1 A |
| Potenza di uscita (uso normale) | 11 kW (15 HP) |
| Intervallo di frequenza di uscita | Da 0 a 600 Hz |
| Grado di protezione | IP20 (tipo aperto) |
| Grandezza del telaio | R3 |
| Dimensioni fisiche | 169 x 169 x 169 mm |
| Peso di spedizione | 2,50 kg (5,51 libbre) |
| Codice merceologico | 85044095 |
| Morsettiera | Nome del terminale | Assegnazione della funzione predefinita |
|---|---|---|
| I/O analogici | AI1 / AI2 / AO | Ingresso di riferimento della velocità / Ingresso di riferimento ausiliario / Uscita della velocità del motore |
| Ingressi digitali | Da DI1 a DI5 | Avvio/arresto, inversione, selezione della velocità costante, rampe di accelerazione/decelerazione |
| Tensione ausiliaria | +24V / DCOM | Uscita di tensione ausiliaria e riferimento di massa digitale |
| Uscite relè | RO1 (C/O) | Segnalazione di guasto / pronto (uscita relè Form C) |
| Morsetto di sicurezza | OUT1 / OUT2 / IN1 / IN2 | Circuito a doppio canale Safe Torque Off (STO) |
Modelli alternativi e compatibilità: La serie ACS355 rappresenta un aggiornamento evolutivo rispetto ai precedenti azionamenti ACS350. Le configurazioni standard dei parametri possono essere trasferite direttamente tra telai di dimensioni equivalenti tramite lo strumento portatile ABB FlashDrop. In caso di sostituzione di un ACS350 standard, verificare le configurazioni di mappatura del bus di campo del PLC, poiché l’ACS355 offre profili di compatibilità ampliati per gli adattatori del bus di campo.
Problemi applicativi e note ingegneristiche: Quando si montano azionamenti IP20 all’interno di armadi ad alta densità, la gestione termica è fondamentale. Sebbene gli ACS355 supportino il montaggio affiancato, è necessario uno spazio verticale minimo di 75 mm sopra e sotto il gruppo della ventola di raffreddamento per evitare punti caldi termici interni e codici di errore prematuri come F0009 (sovratemperatura).
Suggerimenti per la messa in servizio e il cablaggio: Per utilizzare la funzione di sicurezza STO integrata, entrambi i canali fisici di ingresso STO (IN1 e IN2) devono commutare stato simultaneamente entro un intervallo di 250 ms. Un’attivazione asimmetrica causata da una temporizzazione errata dei contatti ausiliari dei relè di sicurezza fisici attiverà il codice di errore F0021 (errore di convalida STO) sul display della tastiera.
Rischio di scosse elettriche. Assicurarsi che tutte le alimentazioni principali in CA siano fisicamente scollegate e bloccate. Attendere almeno 5 minuti affinché i condensatori del bus CC interno si scarichino fino a livelli sicuri prima di rimuovere il coperchio o iniziare le operazioni di cablaggio. Verificare sempre l’assenza di tensione con un multimetro certificato.
Montare l’azionamento verticalmente su una superficie piana e non infiammabile utilizzando le staffe di montaggio corrette per le dimensioni del telaio.
Verificare che i parametri dell’ingresso della linea di alimentazione corrispondano a quelli indicati sull’etichetta delle specifiche (380–480 V CA trifase).

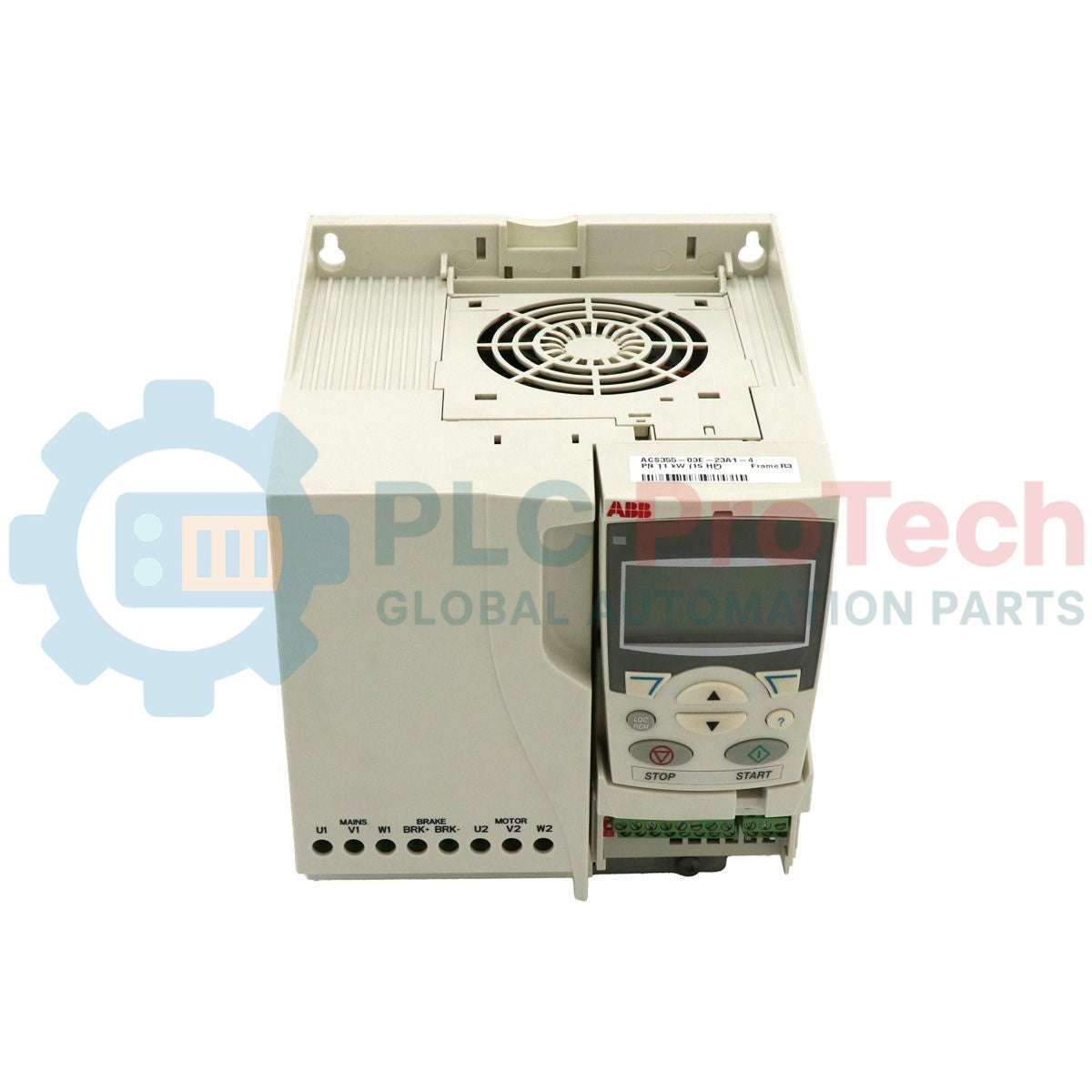

Collegare i fili dell’alimentazione in ingresso ai morsetti U1, V1 e W1. Collegare il cavo di alimentazione del motore ai morsetti U2, V2 e W2 utilizzando cavi schermati ad alta integrità.
Terminare i circuiti di controllo e di sicurezza STO utilizzando cavi multipolari schermati consigliati per mantenere la compatibilità elettromagnetica (EMC).
Collegare a terra in modo sicuro il telaio dell’azionamento direttamente alla barra di terra dell’armadio principale utilizzando una treccia di terra a bassa impedenza appropriata.
