ABB

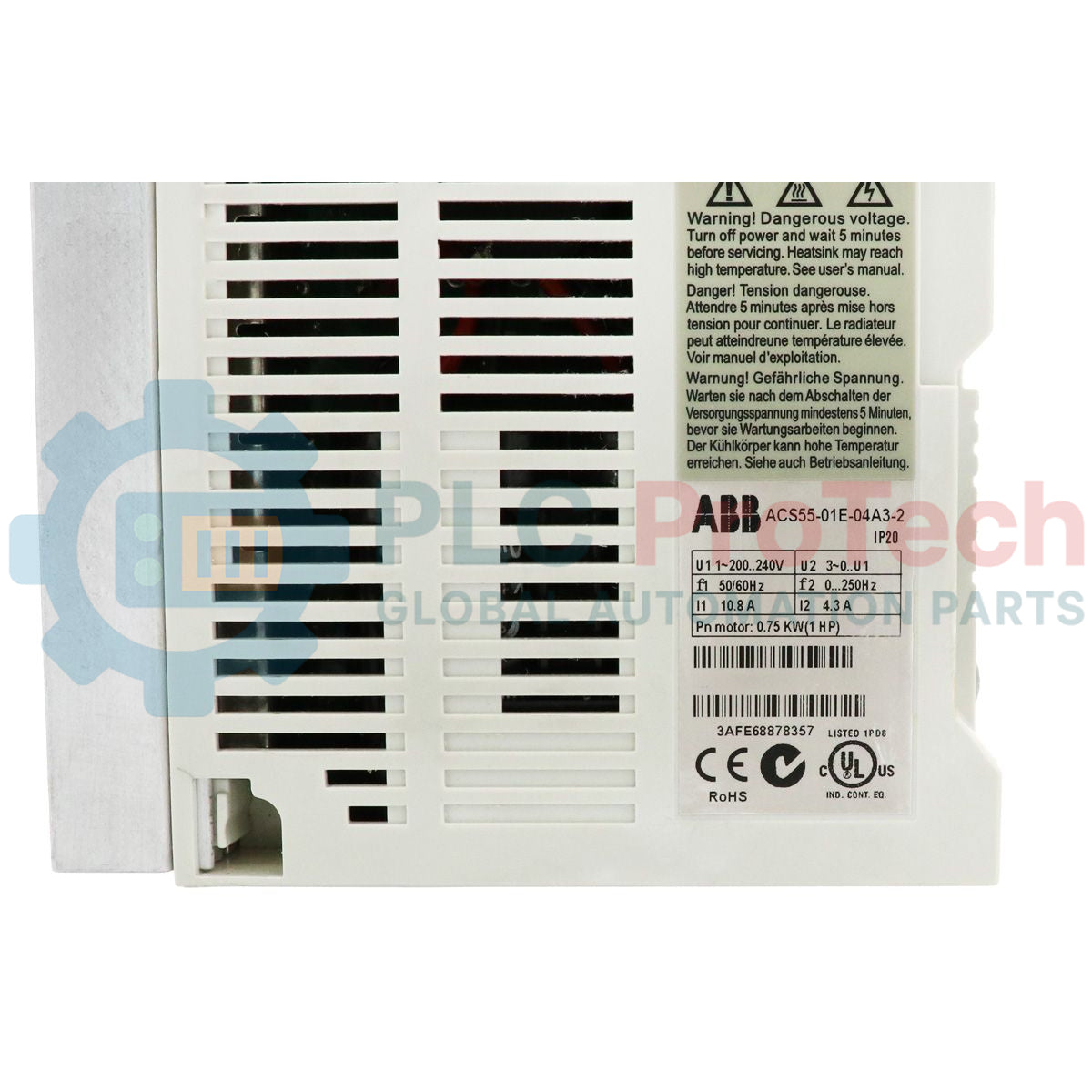

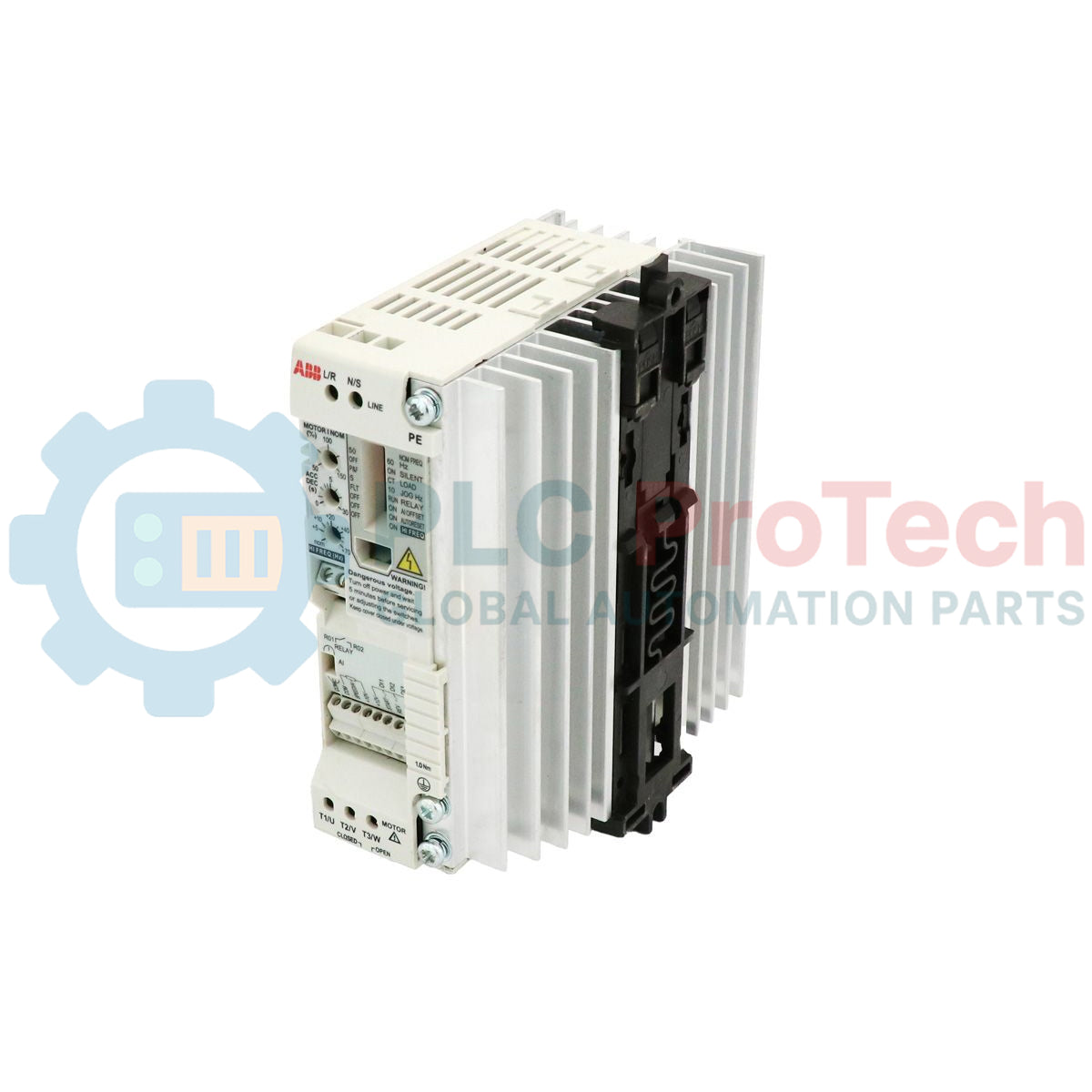

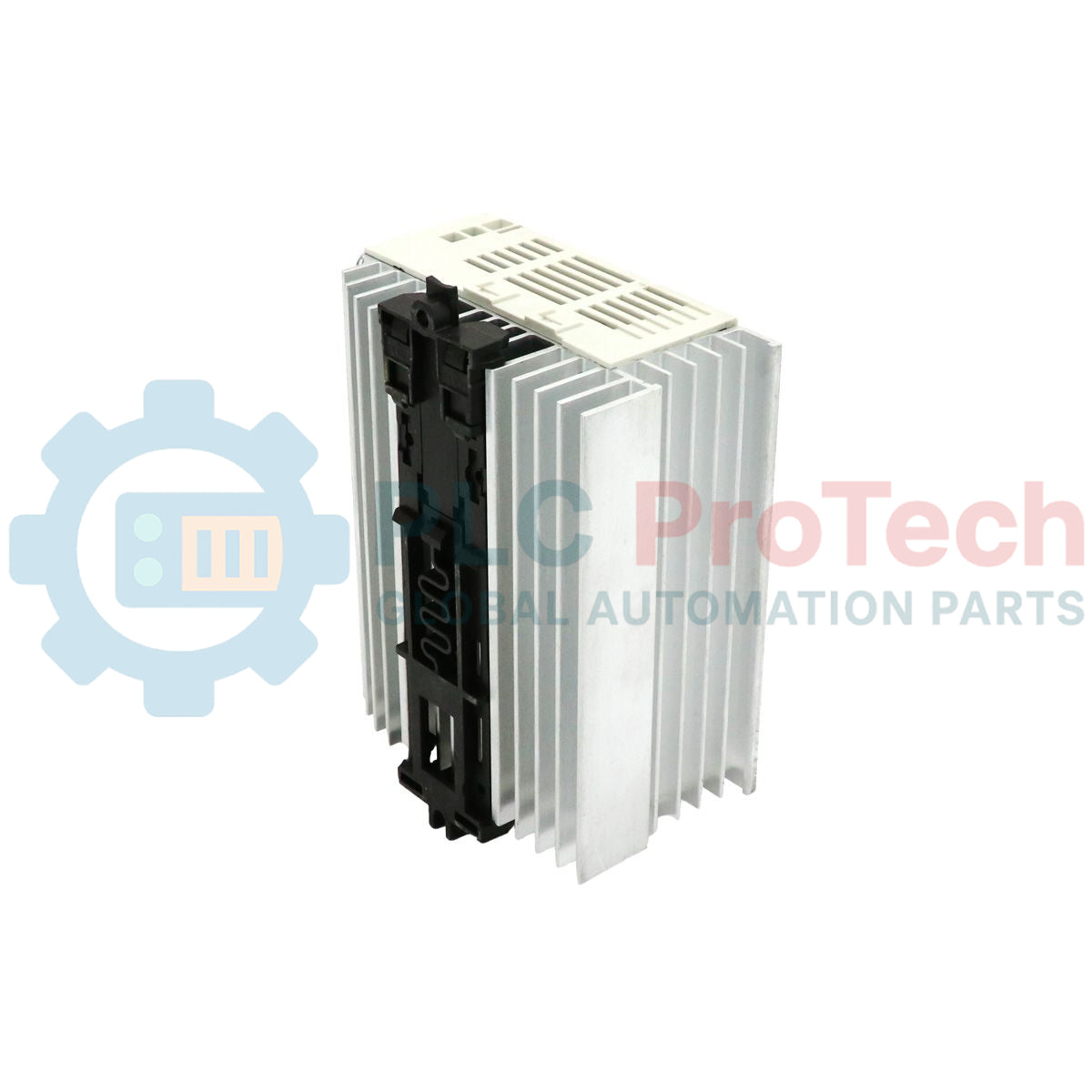

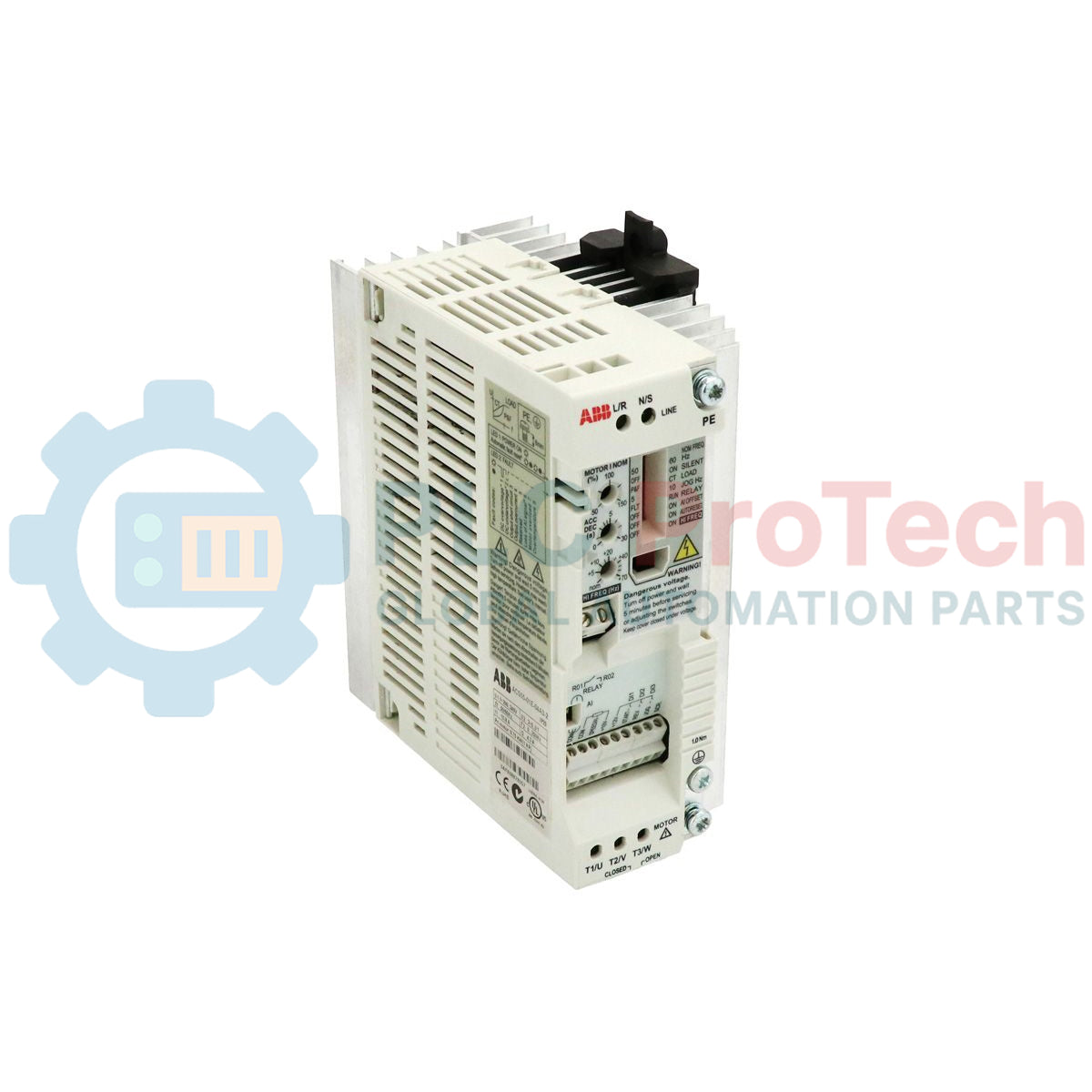

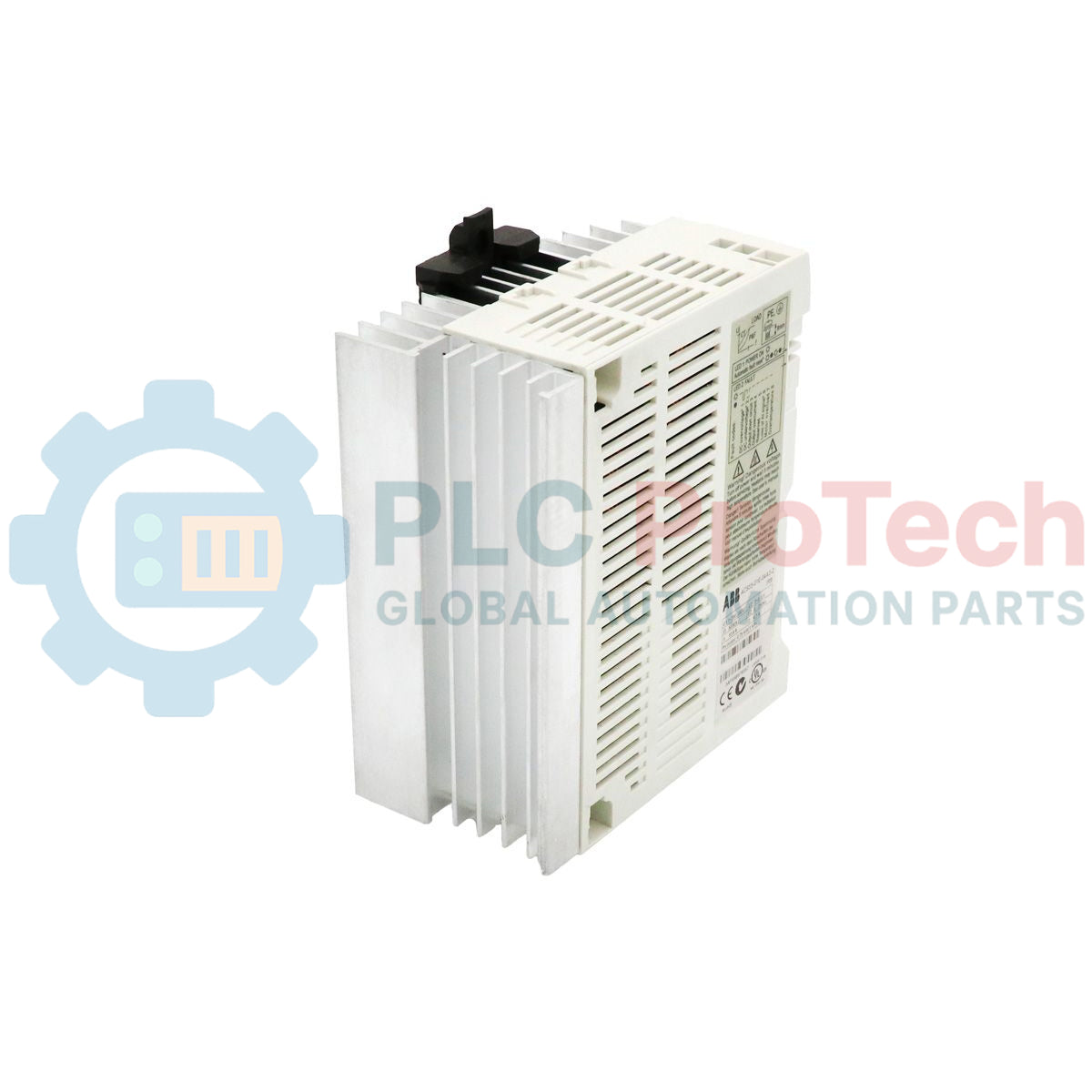

ABB ACS55-01E-04A3-2 Microazionamento CA ACS55

SKU ACS55-01E-04A3-2

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: ACS55-01E-04A3-2

  • Country of origin:Sweden

  • Product Type: Micro azionamento AC

  • Barcode: 85044095

  • Payment: T/T, Western Union

  • Weight: 700g

  • Dimensions: 72 mm x 170 mm x 156 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Panoramica del prodotto

ACS55-01E-04A3-2 è un micro convertitore CA compatto della serie ABB ACS55, progettato per applicazioni di controllo della velocità di piccoli motori che richiedono un'alimentazione di ingresso monofase e un'uscita per motore trifase. Il convertitore funziona con una tensione di ingresso di 200-240 V CA e fornisce una potenza nominale del motore di 0,75 kW con una corrente di uscita continua di 4,3 A.

Questo convertitore viene comunemente installato in sistemi di trasporto compatti, piccole pompe, apparecchiature di automazione per officine, sistemi ausiliari HVAC, ventilatori, sistemi di controllo dei cancelli e macchinari industriali per impieghi leggeri, dove lo spazio nell'armadio è limitato. Il filtro EMC integrato e la struttura di montaggio su guida DIN semplificano l'installazione all'interno di involucri elettrici standard utilizzati nei macchinari OEM e nei sistemi di automazione degli edifici.

La serie ACS55 supporta un'accelerazione e una decelerazione stabili del motore, riducendo al contempo le sollecitazioni meccaniche durante l'avviamento. La struttura compatta Frame B consente un'installazione flessibile a parete o su guida DIN negli armadi di controllo industriali.

Configurazione tecnica

ACS55-01E-04A3-2 integra il controllo del motore, la protezione EMC e il monitoraggio del sovraccarico in una struttura compatta da micro convertitore.

Caratteristica Descrizione
Serie del convertitore ACS55
Alimentazione in ingresso Monofase 200-240 V CA
Alimentazione in uscita Uscita per motore trifase
Dimensione del telaio B
Metodo di montaggio Montaggio su guida DIN o a parete
Filtro EMC Integrato
Metodo di raffreddamento Raffreddato ad aria
Funzioni di protezione Sovratensione, sovraccarico, cortocircuito, sovraccarico del motore
Grado di protezione dell'involucro IP20

Il convertitore supporta frequenze di commutazione fino a 16 kHz, a seconda dell'applicazione e delle condizioni termiche.

Specifiche tecniche

Parametro Valore
Modello ACS55-01E-04A3-2
Marchio ABB
Tipo di prodotto Micro convertitore CA
Serie ACS55
Potenza nominale 0,75 kW
Potenza in cavalli 1 hp
Tensione di ingresso 200-240 VAC
Fase di ingresso Monofase
Tensione di uscita 0-U1
Fase di uscita Trifase
Corrente di uscita continua 4,3 A
Corrente di uscita massima 6,5 A
Corrente di ingresso 10,8 A
Frequenza di commutazione 5 kHz standard, fino a 16 kHz
Perdita di potenza 51 W
Grado di protezione IP20
Tipo di montaggio Montaggio su guida DIN o a parete
Dimensione del telaio B
Temperatura di esercizio -20 a +40 gradi C
Temperatura ambiente massima +50 gradi C con derating
Larghezza 72 mm
Altezza 128 mm
Altezza totale 170 mm
Profondità 156 mm
Dimensione massima del cavo 2,5 mm2

Note tecniche e guida all'installazione

EMC e schermatura:ACS55-01E-04A3-2 dispone di un filtro EMC interno. Per mantenere la conformità alle direttive CE, i cavi del motore devono essere schermati. La schermatura deve essere collegata a terra a 360 gradi sia all'estremità del convertitore sia nella morsettiera del motore. Evitare di disporre i cavi di controllo (I/O analogici/digitali) parallelamente ai cavi di potenza del motore per prevenire l'accoppiamento induttivo e le interferenze del segnale.

Gestione termica e raffreddamento:Sebbene l'ACS55 sia progettato per spazi compatti, l'unità dissipa circa 51 W di calore a pieno carico. Assicurare uno spazio libero minimo di 25 mm su ciascun lato dell'azionamento quando più unità sono montate affiancate. Se la temperatura ambiente supera i 40°C, la corrente di uscita deve essere ridotta dell'1% per ogni aumento di 1°C, fino a 50°C.

Fusibili e protezione del circuito:La protezione in ingresso è obbligatoria per salvaguardare l'azionamento dai transitori di linea. Per le installazioni IEC, utilizzare fusibili di classe gG da 16 A. Per le installazioni conformi UL, utilizzare fusibili di classe CC o T da 20 A. Non utilizzare un contattore sul lato di uscita dell'azionamento per avviare o arrestare il motore; utilizzare invece la logica di controllo integrata dell'azionamento.

Separazione dei cablaggi:Mantenere una distanza minima di 200 mm tra i cablaggi di controllo e quelli di potenza. Se i cavi devono incrociarsi, devono farlo con un angolo di 90 gradi. Assicurarsi che la sezione massima dei cavi non superi 2.5 mm², in modo da adattarsi ai morsetti.

FAQ sulla risoluzione dei problemi e sull'hardware

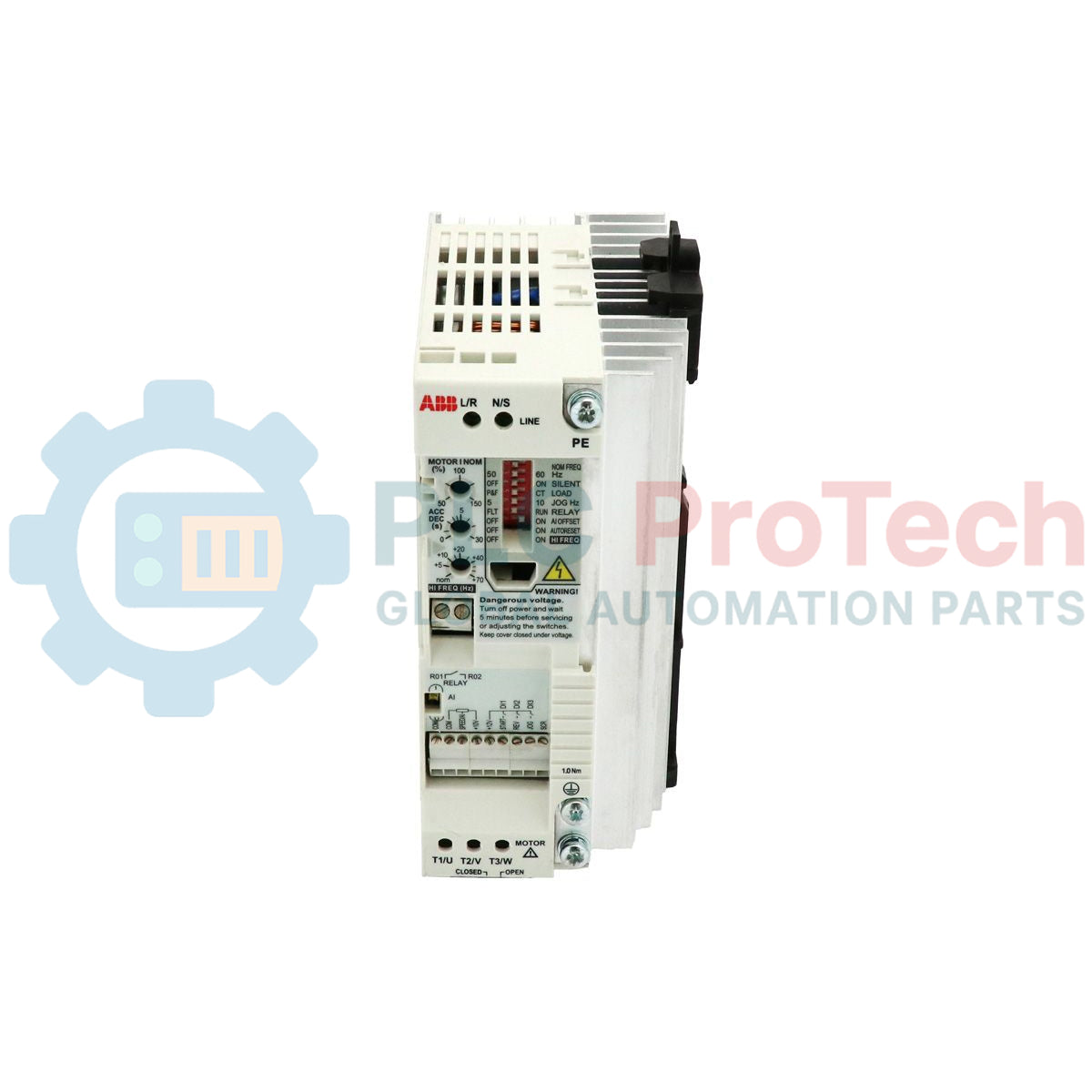

D: Cosa indica lo stato del LED sul pannello frontale?R: Un LED verde indica che l'alimentazione è attiva e che l'azionamento è operativo. Un LED rosso indica una condizione di guasto. I guasti comuni includono la sovracorrente (generalmente causata da un cortocircuito o da un inceppamento meccanico) o la sottotensione.

D: Come posso risolvere un guasto "Perdita ingresso analogico"?R: Verificare l'integrità della sorgente del segnale 0-10V o 4-20mA. Assicurarsi che l'interruttore DIP associato al tipo di ingresso analogico sia posizionato correttamente e che il riferimento di massa del segnale sia comune ai morsetti di controllo dell'azionamento.

D: Questo azionamento può essere utilizzato con un motore monofase?R: No. L'ACS55-01E-04A3-2 accetta un'alimentazione monofase, ma è progettato esclusivamente per azionare motori asincroni trifase a induzione. Il tentativo di collegare un motore monofase causerà una perdita di fase o l'intervento della protezione da sovracorrente.

D: Come si regola la frequenza di commutazione?R: La frequenza di commutazione viene impostata tramite i parametri interni o gli interruttori DIP. Sebbene le frequenze più elevate (fino a 16 kHz) riducano il rumore acustico del motore, aumentano le perdite termiche dell'azionamento e possono richiedere un'ulteriore riduzione della corrente di uscita.
