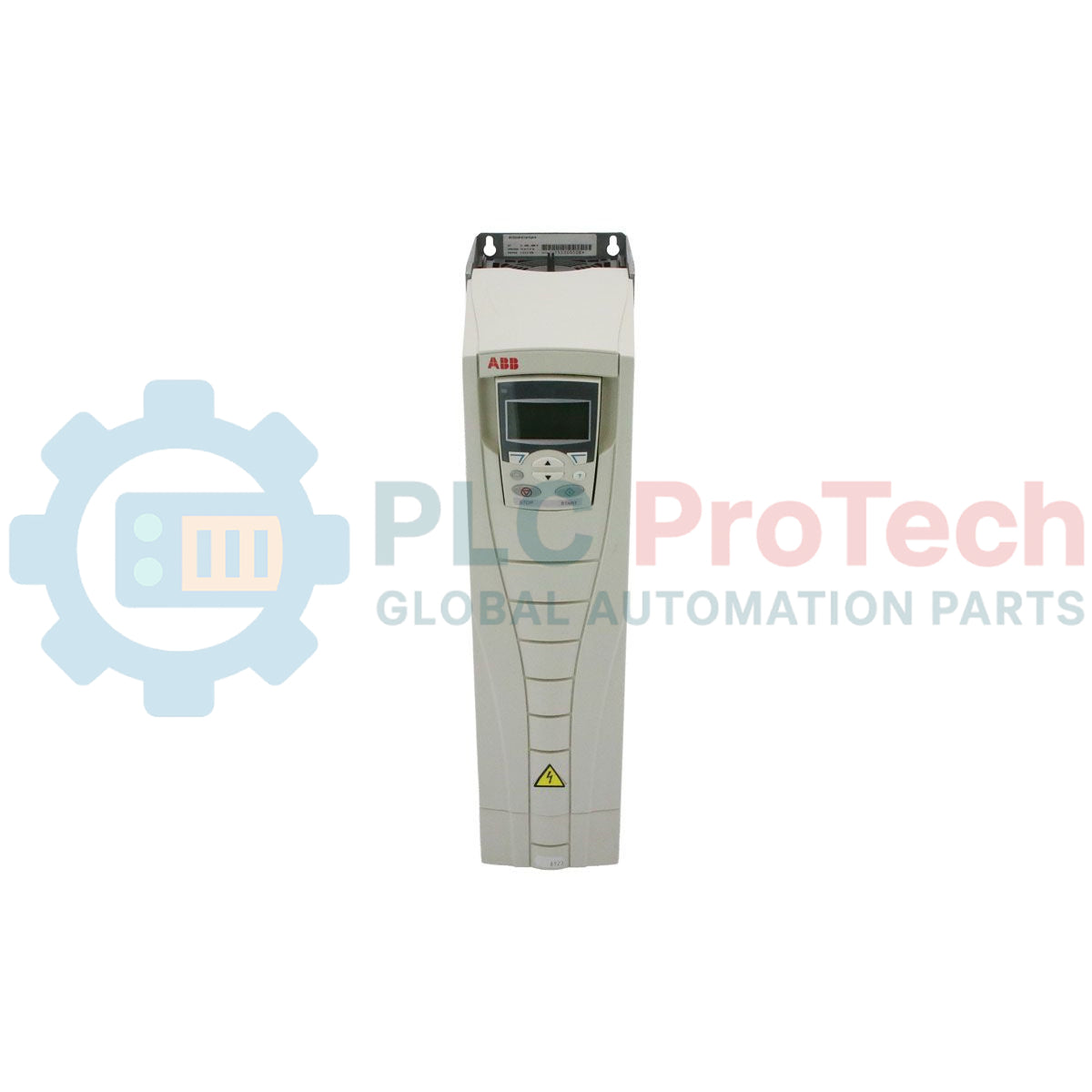

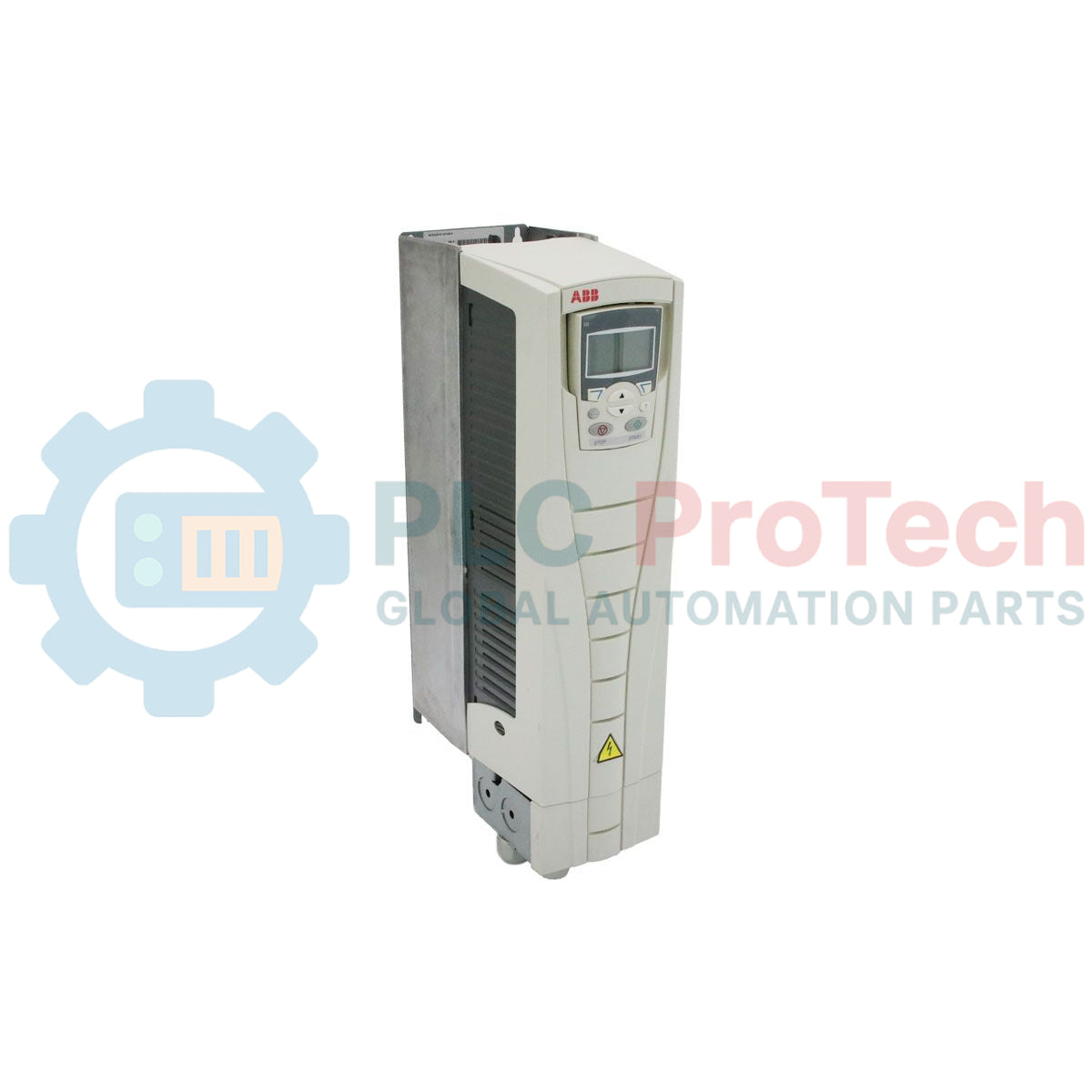

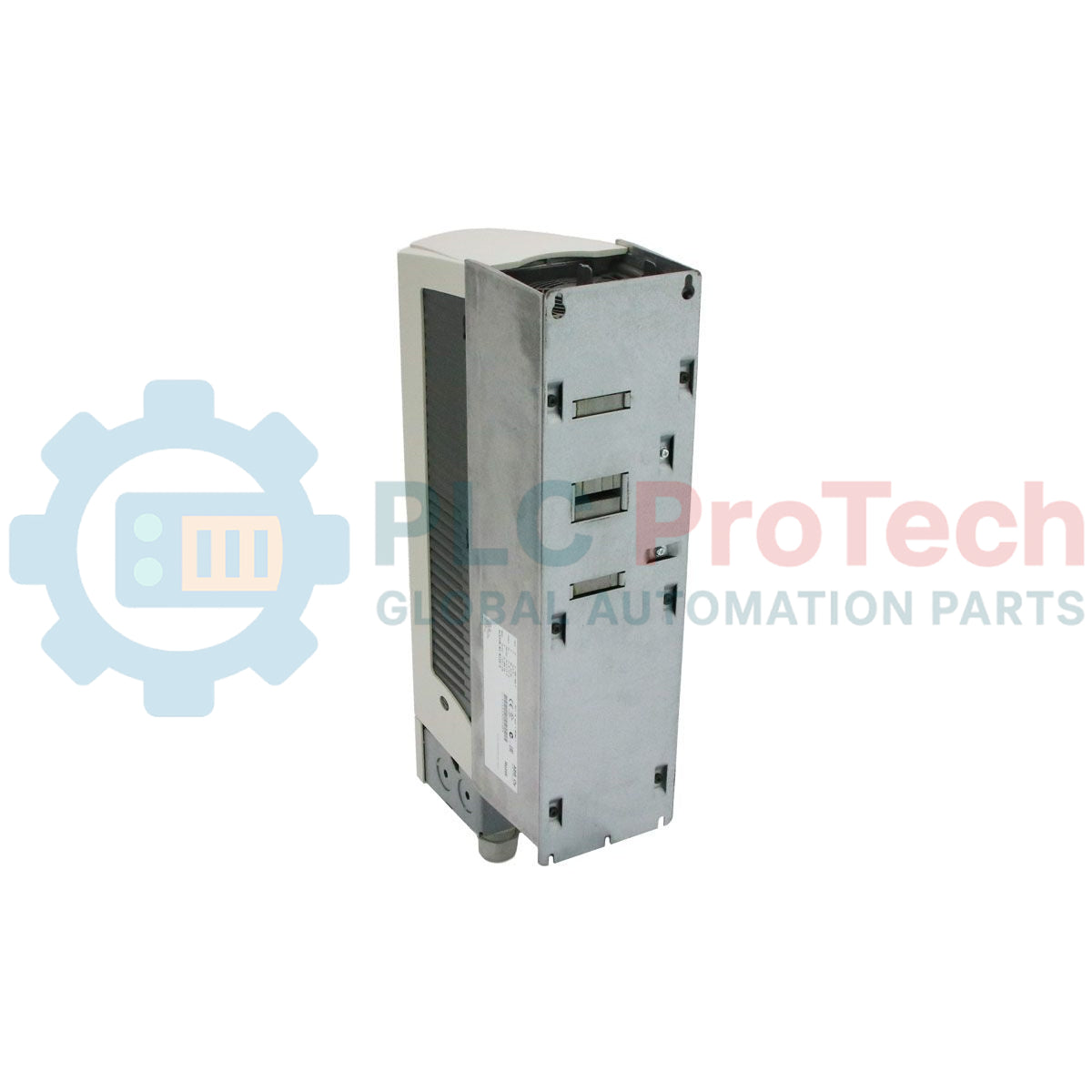

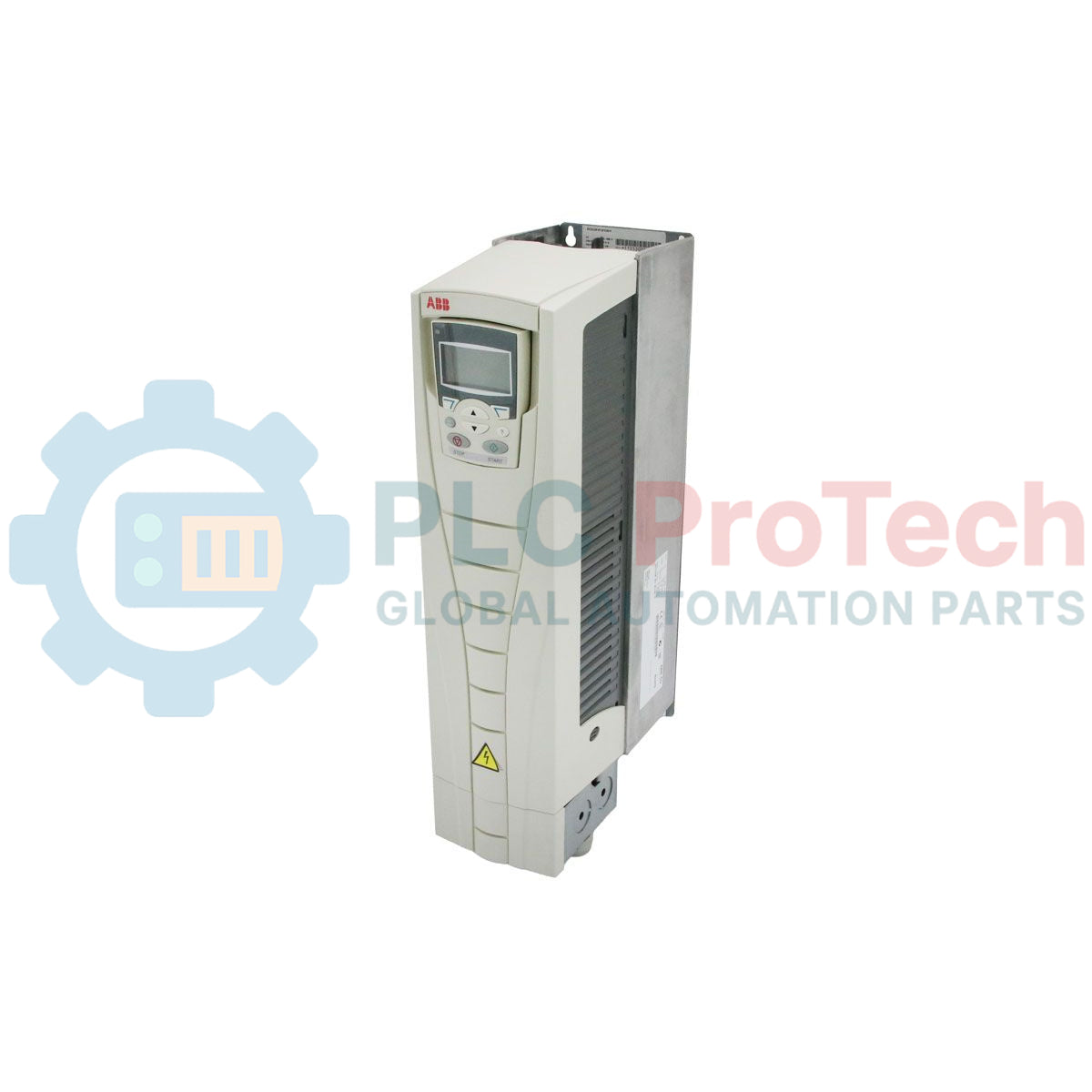

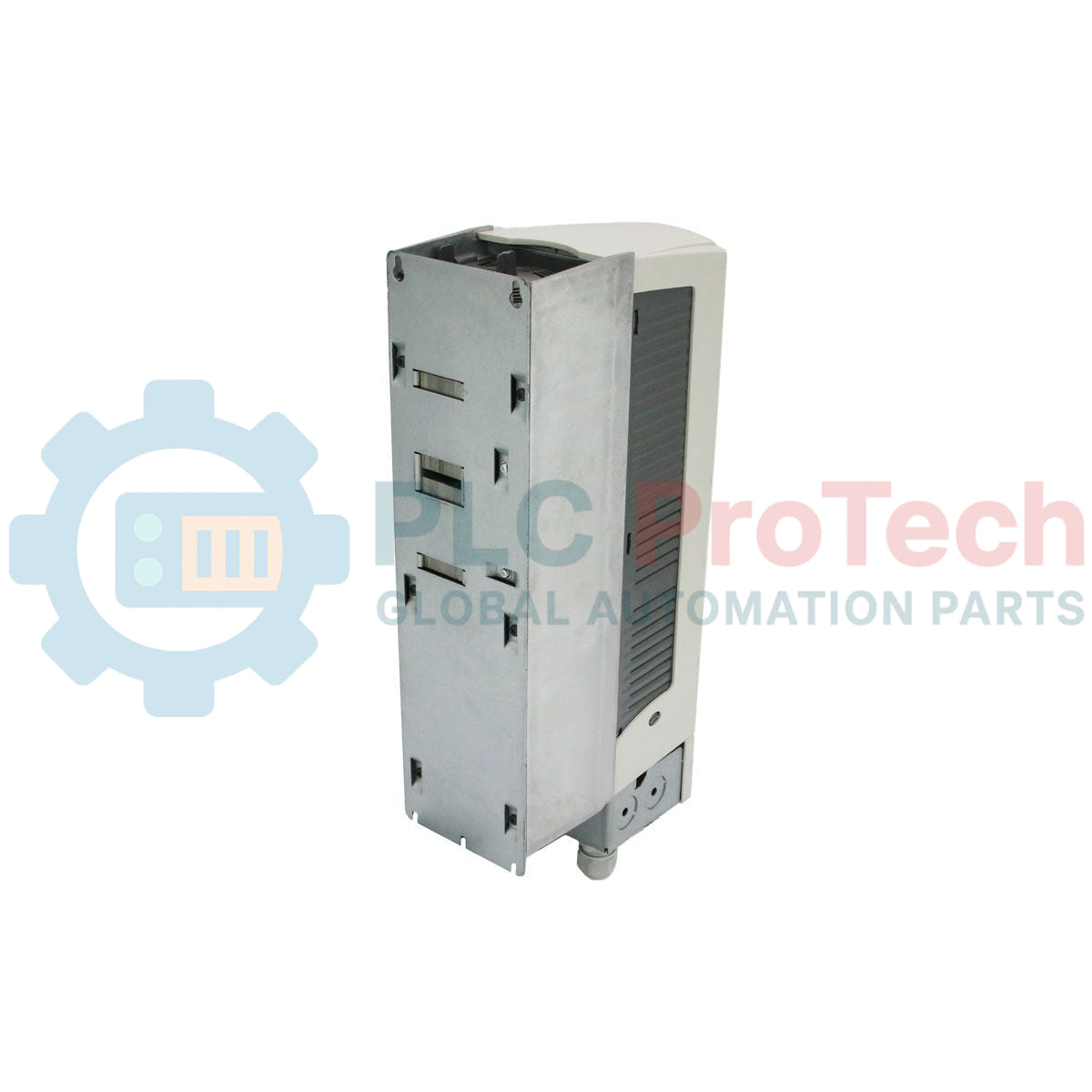

Azionamento a frequenza variabile ABB ACS550-01-015A-4 ACS550

Descrizione

Progettato per un controllo preciso della velocità e della coppia dei motori asincroni trifase, ACS550-01-015A-4 è un convertitore CA standard della famiglia di prodotti ABB ACS550. Progettato per ottimizzare il consumo energetico e le prestazioni del processo, questo convertitore di frequenza offre un controllo affidabile del motore in un’ampia gamma di applicazioni industriali. L’unità funziona con una tensione di ingresso trifase compresa tra 380 e 480 V CA, fornendo una potenza di uscita per uso normale di 7,5 kW (10 HP) e una corrente nominale continua di 15,4 A.

Alloggiato in un involucro protettivo con grado IP21, ACS550-01-015A-4 presenta un ingombro meccanico compatto che semplifica la gestione dello spazio nel quadro. Il convertitore utilizza tecnologie avanzate di controllo scalare e vettoriale per mantenere la stabilità del sistema, controllare la dinamica della coppia e prevenire sollecitazioni meccaniche sulle trasmissioni collegate.

Caratteristiche

• Supporta un ampio intervallo di tensione in ingresso trifase da 380 V CA a 480 V CA.
• Fornisce un’uscita continua di 15,4 A con una potenza nominale per uso normale di 7,5 kW / 10 HP.
• Dotato di un involucro di protezione fisica con classe IP21 / UL Tipo 1.
• Integra un design con induttanza oscillante interna per una riduzione ottimale delle armoniche.
• Semplifica la messa in servizio del motore e la configurazione dei parametri.

Applicazioni

• Pompe centrifughe e stazioni di pressurizzazione nei sistemi di gestione delle acque.
• Ventilatori per la ventilazione industriale e unità di trattamento dell’aria (AHU).
• Nastri trasportatori e linee per la movimentazione dei materiali.
• Sistemi di controllo e raffreddamento dei compressori.

Specifiche tecniche

Linee guida per l’installazione

Per garantire prestazioni di raffreddamento termodinamico ottimali, il convertitore deve essere montato verticalmente su una superficie piana e non infiammabile. Mantenere uno spazio libero adeguato sopra e sotto il telaio del convertitore per consentire un flusso d’aria senza ostacoli attraverso la ventola di raffreddamento e il dissipatore di calore. Tutti i cablaggi elettrici devono essere conformi agli standard industriali locali, utilizzando cavi motore schermati per ridurre al minimo le interferenze elettromagnetiche (EMI). Verificare che i collegamenti di messa a terra siano corretti sul terminale PE designato prima di applicare l’alimentazione di rete.
