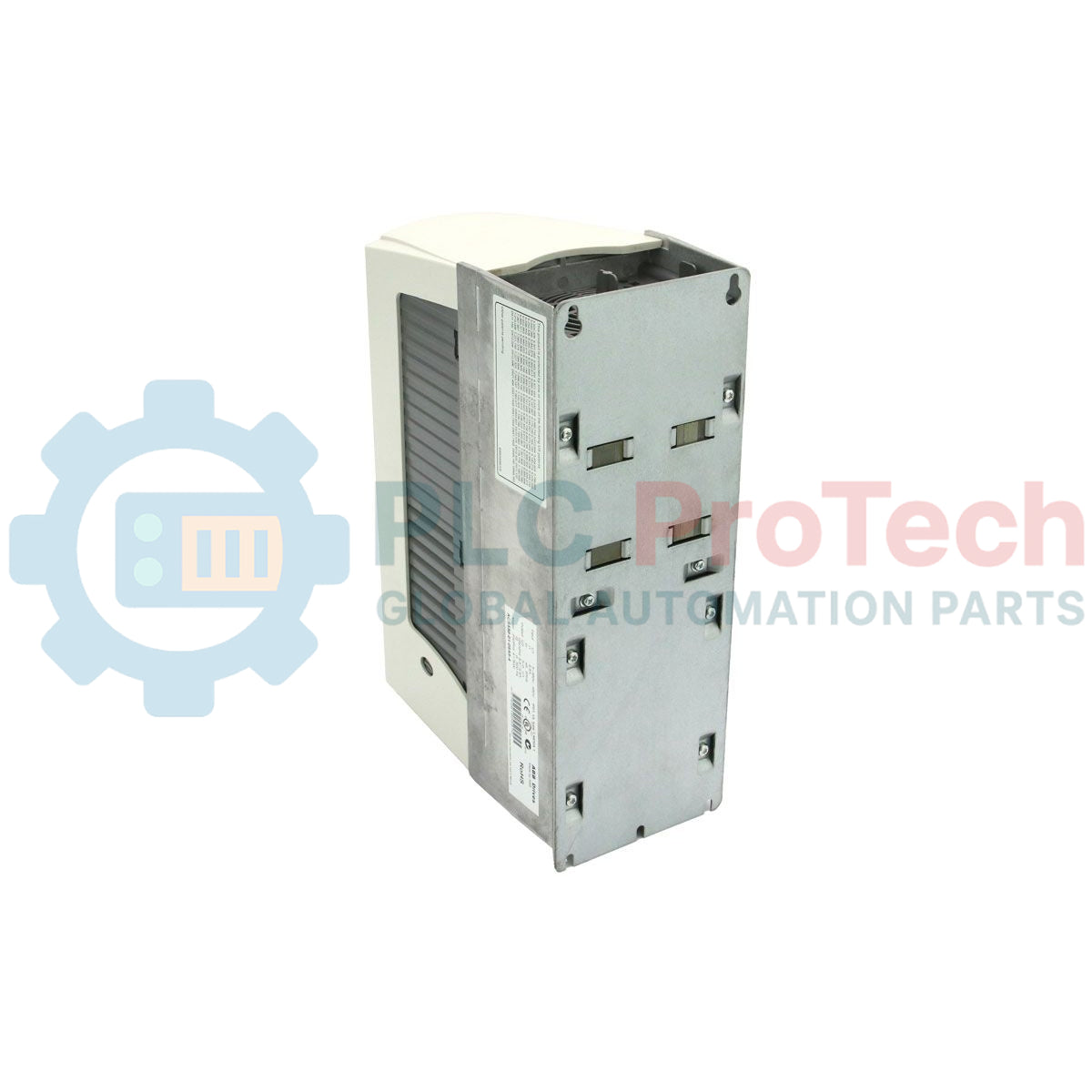

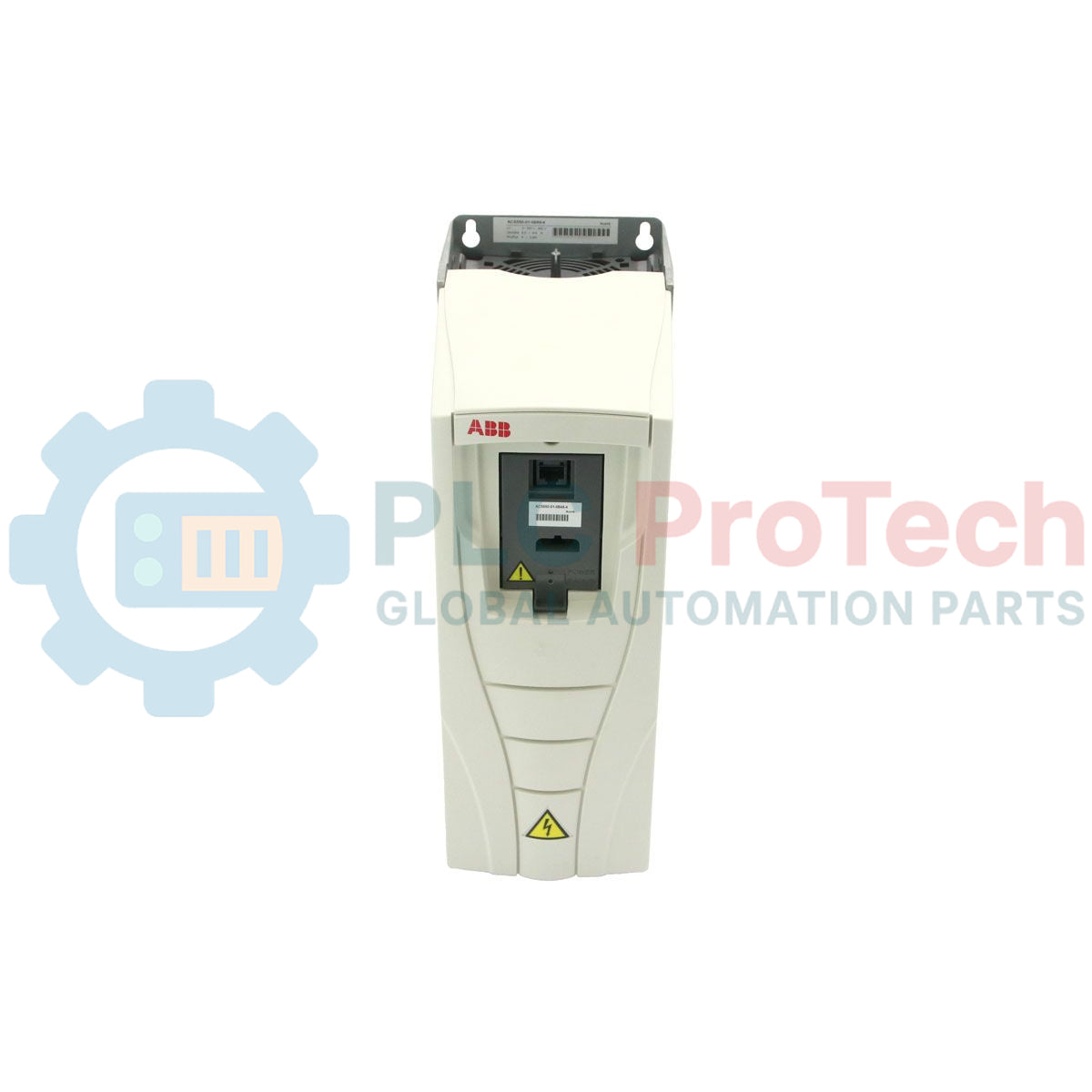

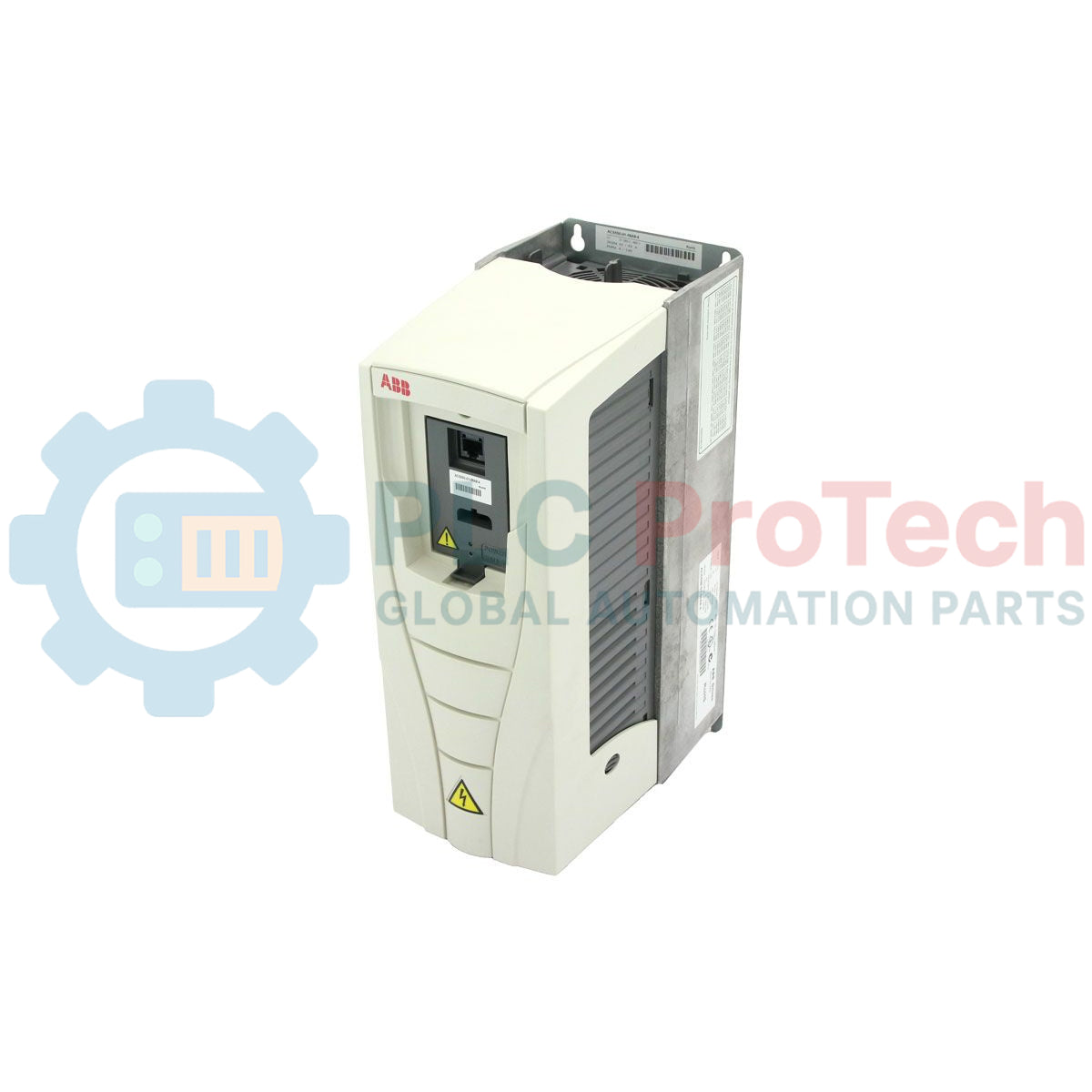

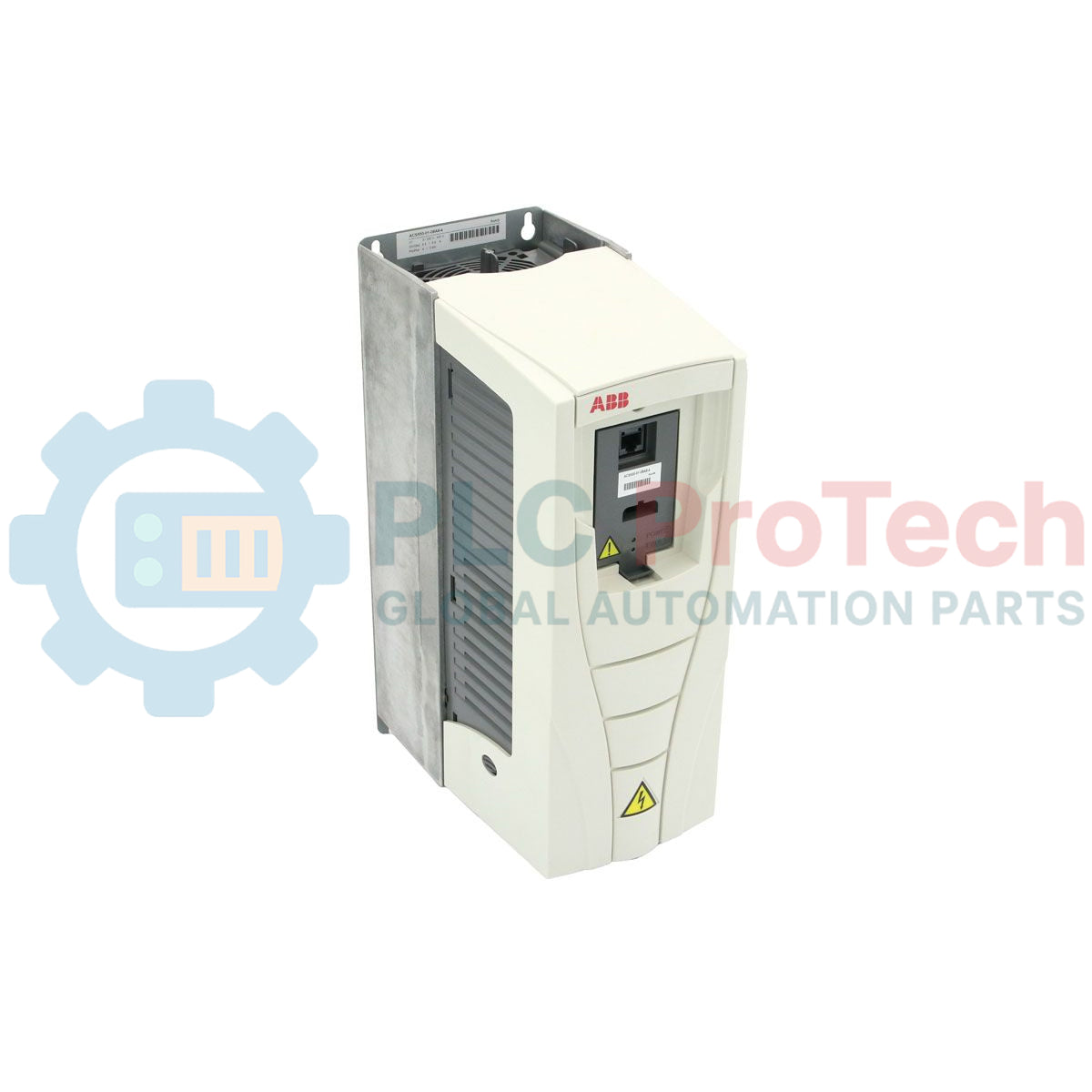

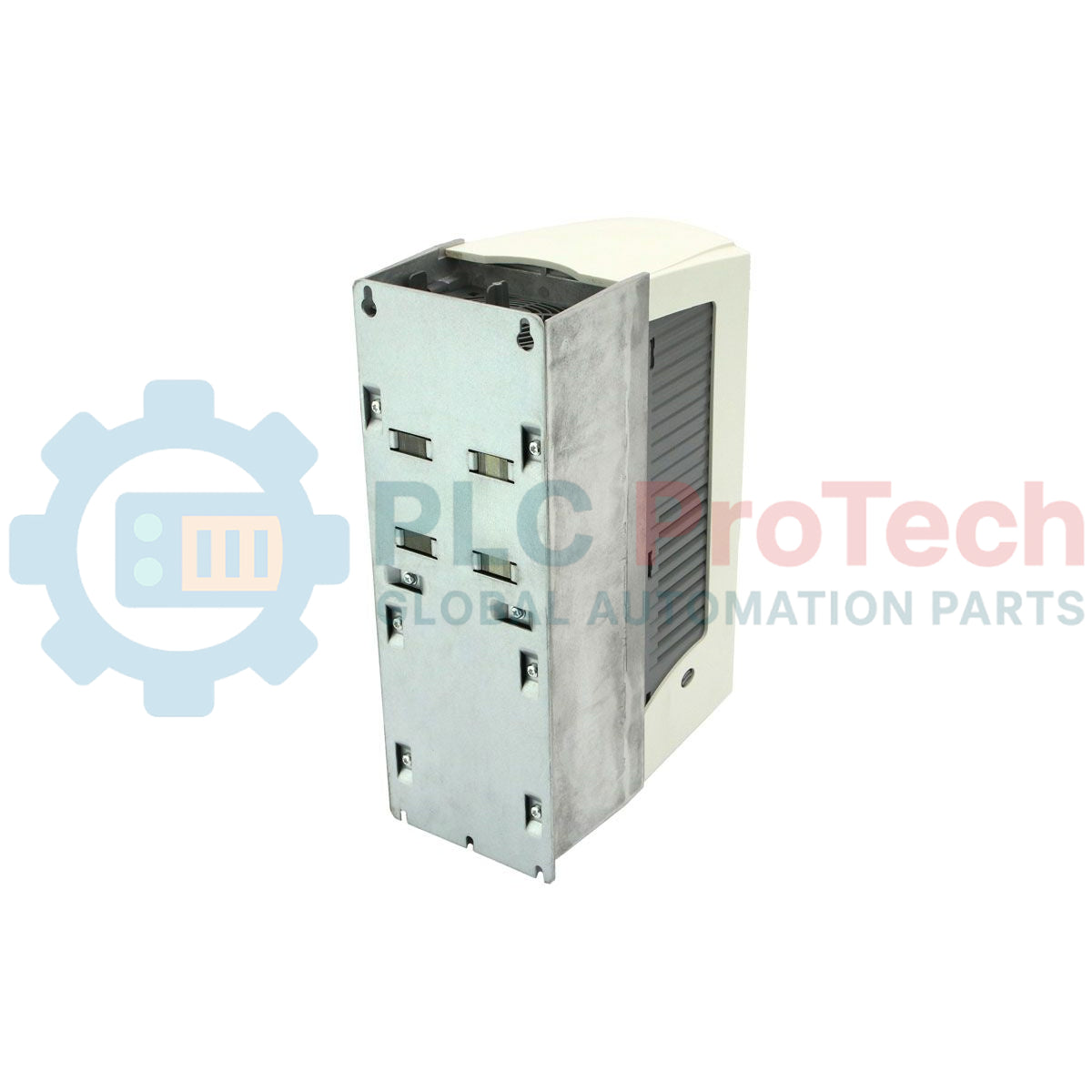

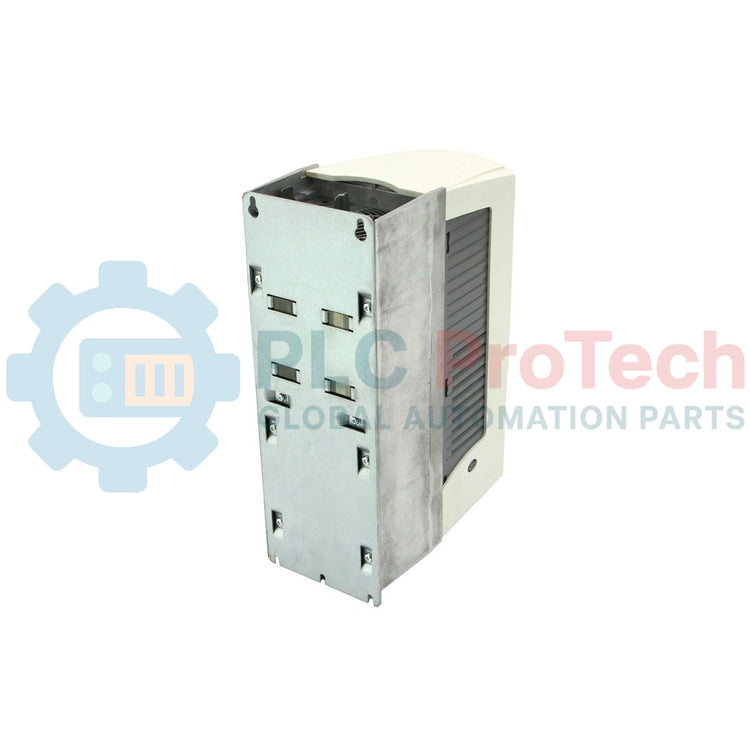

Azionamento a frequenza variabile ABB ACS550-01-08A8-4 ACS550

SKU ACS550-01-08A8-4

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: ACS550-01-08A8-4

  • Country of origin:Sweden

  • Product Type: Azionamenti a frequenza variabile

  • Barcode: 85044095

  • Payment: T/T, Western Union

  • Weight: 6500g

  • Dimensions: 12,50 x 36,90 x 21,20 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per offrire un controllo preciso della velocità e della coppia per motori asincroni trifase, il convertitore di frequenza ABB ACS550-01-08A8-4 si integra perfettamente nei sistemi di alimentazione industriali a bassa tensione. Questo controller per motori altamente affidabile supporta una potenza di uscita nominale di 4 kW (5 HP) in condizioni di servizio normale e funziona con un intervallo di tensione di alimentazione standard da 380 a 480 V CA. Come parte della consolidata serie ACS550, questo azionamento dispone di un'induttanza oscillante integrata che riduce significativamente la distorsione armonica rispetto alle induttanze di linea standard, aumentando la durata operativa dell'infrastruttura elettrica collegata. L'unità è alloggiata in un robusto involucro con grado di protezione IP21, che la rende ideale per le installazioni industriali standard a parete che richiedono una dissipazione termica affidabile e un ingombro ridotto.

Caratteristiche

  • Induttanza oscillante brevettata: Riduce le armoniche di linea fino al 25% ai carichi parziali senza l'ingombro delle induttanze di linea esterne.
  • Modalità di controllo flessibili: Supporta il controllo scalare (V/Hz) e il controllo vettoriale sensorless per profili di coppia adattabili.
  • Filtro EMC integrato: Il filtro RFI/EMC integrato garantisce la conformità agli standard europei e nazionali sulle interferenze ad alta frequenza.
  • Interfaccia fieldbus nativa: L'interfaccia Modbus RTU standard sui morsetti RS-485 semplifica l'integrazione nelle architetture SCADA distribuite.
  • Compatibilità FlashDrop: Consente di caricare i parametri e programmare l'azionamento in pochi secondi senza applicare l'alimentazione principale.

Applicazioni

  • Pompe centrifughe che richiedono un controllo del flusso a elevata efficienza energetica e profili di coppia quadratici.
  • Ventilatori industriali di mandata e di estrazione che utilizzano una distribuzione dell'aria HVAC regolata in velocità.
  • Trasportatori per la movimentazione dei materiali che richiedono rampe di accelerazione e decelerazione controllate per prevenire sollecitazioni meccaniche.
  • Miscelatori, agitatori e sistemi di dosaggio che richiedono una coppia stabile costante a bassa velocità.

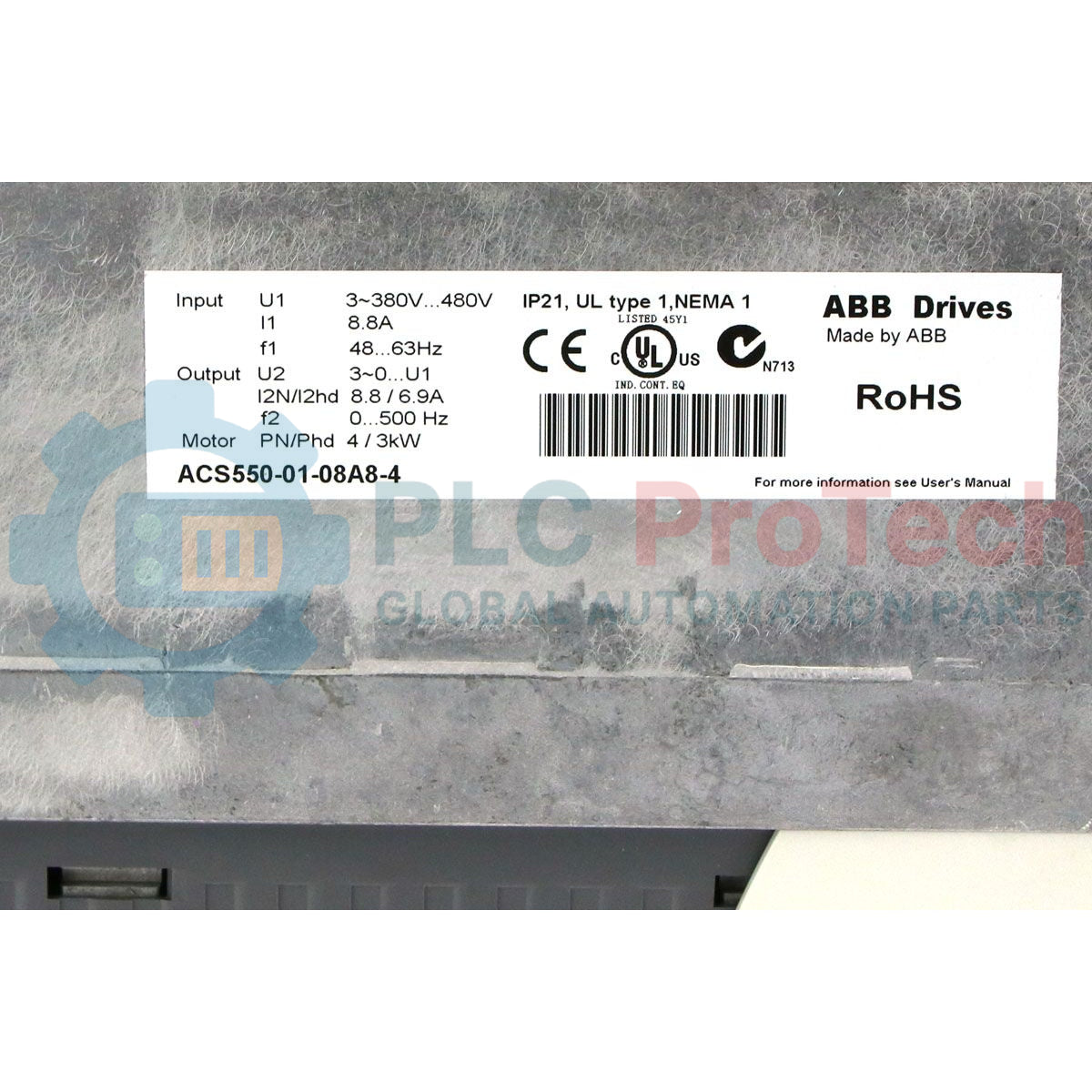

Tabella delle specifiche tecniche

Parametro Specifica
Produttore ABB
Numero di modello ACS550-01-08A8-4
Serie Azionamento standard ACS550
Intervallo di tensione in ingresso Da 380 a 480 V CA (+10% / -15%)
Numero di fasi Ingresso trifase / uscita trifase
Potenza di uscita per servizio normale 4 kW (5 HP)
Corrente di uscita per servizio normale 8.8 A
Potenza di uscita per servizio gravoso 3 kW (4 HP)
Corrente di uscita per servizio gravoso 6.9 A
Intervallo di frequenza in ingresso Da 48 a 63 Hz
Grado di protezione dell'involucro IP21 (UL Tipo 1)
Connessioni di controllo 2 ingressi analogici, 2 uscite analogiche, 6 ingressi digitali, 3 uscite a relè
Comunicazioni Modbus RTU (integrato)
Dimensioni del prodotto (W x H x D) 12.50 x 36.90 x 21.20 cm
Peso netto di spedizione 6.50 kg
Codice merceologico 85044095

Connessioni e interfacce

Designazione del morsetto Funzione / Assegnazione
U1, V1, W1 Morsetti di ingresso dell'alimentazione in CA trifase
U2, V2, W2 Uscita a frequenza variabile in CA trifase verso il motore
BRK+, BRK- Connessioni esterne della resistenza di frenatura dinamica
AI1 / AI2 Ingressi analogici (tensione 0...10V / corrente 0/4...20mA)
AO1 / AO2 Uscite analogiche (programmabili, standard 0/4...20mA)
DI1...DI6 Ingressi digitali (configurabili, logica PNP/NPN 12...24V DC)
RO1, RO2, RO3 Uscite a relè (Form C, programmabili, max 250V AC / 30V DC)

Modelli alternativi e compatibilità

L'ACS550-01-08A8-4 sostituisce direttamente gli azionamenti ACS400 legacy Frame R1 con minimi adattamenti meccanici. In caso di retrofit, tenere presente che le macro I/O digitali possono essere impostate per impostazione predefinita su "ABB Standard"; assicurarsi che le mappe dei cavi di comando esistenti corrispondano alla macro programmata. Per gli aggiornamenti di rete, questo VFD è pienamente compatibile con i moduli fieldbus opzionali, inclusi RPBA-01 (Profibus-DP), RCAN-08 (CANopen) e RETA-01 (EtherNet/IP / Modbus TCP).

Problemi applicativi e note tecniche

Per installazioni ad alta quota oltre i 1000 metri sul livello del mare, la corrente di uscita deve essere declassata dell'1% per ogni 100 metri aggiuntivi. Inoltre, quando si utilizzano cavi del motore più lunghi di 100 metri (328 piedi), la capacità parassita verso terra può causare falsi interventi "F0016" (guasto a terra). In queste configurazioni, è necessario installare un filtro du/dt esterno o una reattanza di uscita per proteggere il ponte IGBT di uscita dell'azionamento e prevenire il deterioramento degli avvolgimenti nei motori più vecchi.

Suggerimenti per la messa in servizio e il cablaggio

Per configurare i segnali di ingresso analogici, assicurarsi che gli interruttori DIP integrati (situati dietro il gruppo del pannello di controllo Assistant sulla scheda di controllo) corrispondano al tipo di segnale di ingresso desiderato: l'interruttore J1 controlla AI1 (tensione/corrente) e l'interruttore J2 controlla AI2 (tensione/corrente). Assicurarsi che il cablaggio di comando sia posato in canaline separate da quelle dei cavi di ingresso e del motore ad alta potenza, per evitare l'accoppiamento di rumore ad alta frequenza. Mettere sempre a terra la schermatura del cavo del motore a 360 gradi sia sul morsetto del VFD sia sulla scatola dei terminali del motore.

Linee guida per l'installazione

AVVERTENZA CRITICA: PERICOLO ELETTRICO

Prima di iniziare qualsiasi installazione, intervento di manutenzione o cablaggio dei terminali, scollegare tutte le fonti di alimentazione in ingresso e bloccare tutti i sezionatori. Attendere almeno 5 minuti dopo aver disalimentato l'azionamento per consentire il completo scaricamento dei condensatori del bus CC interno. Verificare l'assenza di tensione tra i terminali U1/V1/W1 e i terminali del bus CC prima di intervenire sui componenti interni.

1

Montare l'azionamento verticalmente su una superficie piana e non infiammabile, assicurando almeno 200 mm di spazio libero sopra e sotto il gruppo della ventola di raffreddamento per garantire un flusso d'aria verticale senza ostacoli.

2

Collegare i conduttori di alimentazione in ingresso ai terminali U1, V1 e W1 e il conduttore di terra di protezione (PE) al terminale principale di messa a terra del telaio dell'azionamento.

3

Collegare i cavi del motore ai terminali U2, V2 e W2 utilizzando cavi del motore schermati simmetricamente, per ridurre al minimo le emissioni elettromagnetiche e le correnti nei cuscinetti.

4

Cablare i circuiti di comando, interblocco e arresto di emergenza ai terminali I/O, mantenendoli separati di almeno 200 mm dalle linee di alimentazione ad alta tensione.

FAQ

Cosa indica il guasto a terra "F0016" su questo VFD?

Un guasto F0016 indica una corrente di dispersione asimmetrica verso terra nel motore o nel cavo del motore. Dopo aver scollegato completamente il convertitore, controllare la resistenza di isolamento sia degli avvolgimenti del motore sia dei cavi del motore utilizzando un megaohmetro.

Questo convertitore può funzionare con alimentazione di rete monofase?

Questo modello è progettato per un'alimentazione d'ingresso trifase. L'utilizzo con un'alimentazione monofase è sconsigliato, a meno di applicare un significativo declassamento della corrente (in genere del 50%) e configurare il parametro 3007 (Perdita di fase in ingresso) in modo da impedire lo scatto automatico.

Come posso commutare i segnali degli ingressi analogici tra le modalità tensione e corrente?

Individuare il blocco di ponticelli J1 sulla scheda di controllo, direttamente sotto il supporto di montaggio della tastiera. Modificare la posizione del ponticello per AI1 o AI2 su "I" per i circuiti di corrente 0/4-20 mA oppure su "V" per i segnali di tensione 0-10 V, quindi impostare di conseguenza il parametro 1301/1304.

Qual è la funzione dell'induttanza oscillante integrata?

L'induttanza oscillante adatta l'induttanza del convertitore allo stato del carico. Riduce fino al 25% le armoniche della corrente di linea in ingresso in condizioni di carico parziale e migliora il profilo della distorsione armonica totale (THD) della tensione di linea rispetto ai reattori di ingresso standard.
