Manufacturer: ABB
Product No.: ACS580-01-026A-4
Country of origin:Sweden
Product Type: Azionamenti a frequenza variabile
Barcode: 85371091
Payment: T/T, Western Union
Weight: 6800g
Dimensions: 373 x 125 x 223 mm (altezza x larghezza x profondità)
Shipping port: Xiamen
Warranty: 12 months

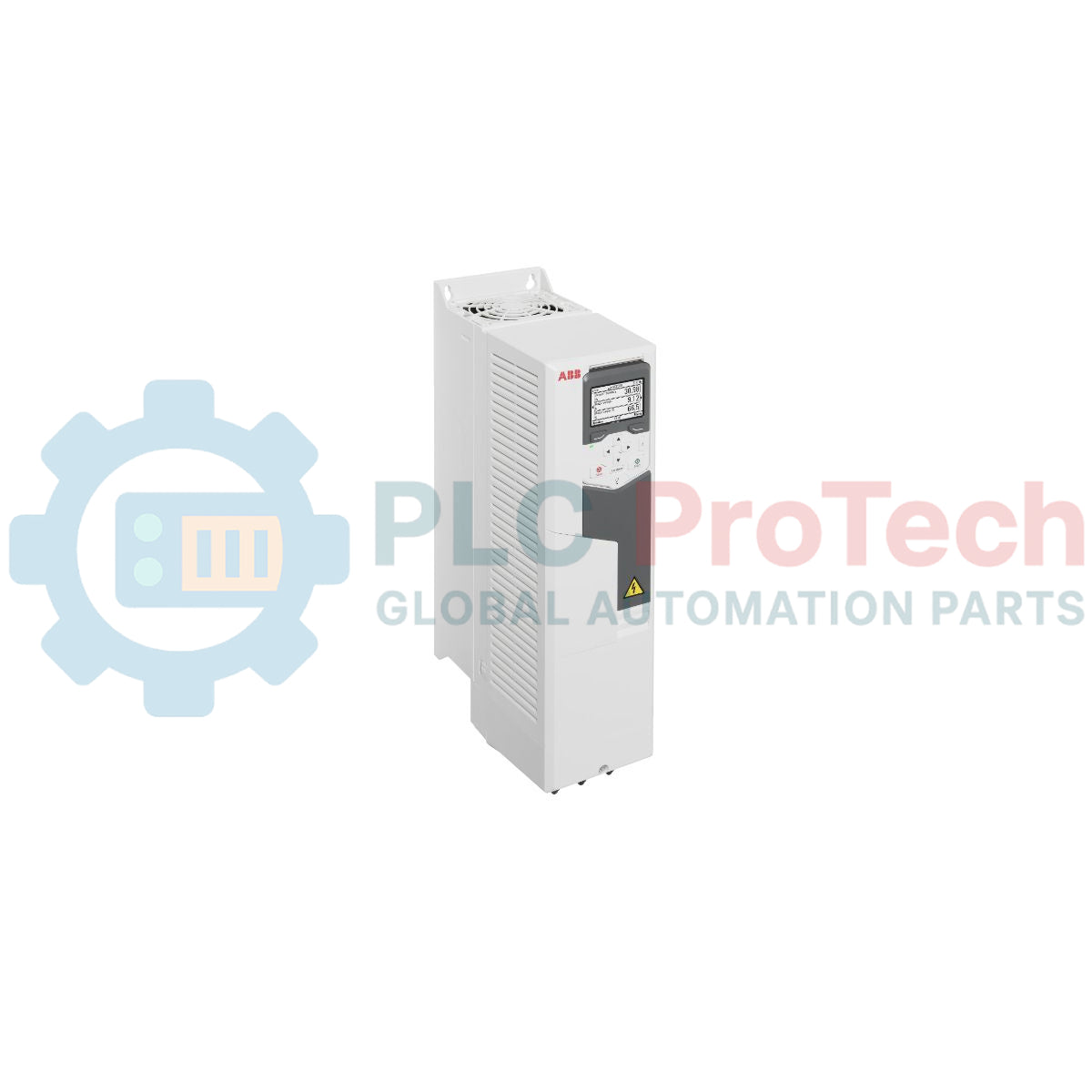

Ottimizzato per un controllo del motore affidabile ed efficiente in ambienti impegnativi, ABB ACS580-01-026A-4 è un convertitore di frequenza a compatibilità totale, montato a parete e progettato per applicazioni a coppia variabile e coppia costante. Con una potenza nominale di 11 kW (15 HP) a 400 V trifase, questa unità ottimizza i consumi energetici e offre un'integrazione semplice nel sistema. Parte della serie ACS580, integra un'unità di controllo, un'induttanza armonica e un filtro EMC incorporati di serie, riducendo al minimo la necessità di componenti esterni nelle configurazioni standard degli armadi.
| Parametro | Valori delle specifiche |
|---|---|
| Produttore | ABB |
| Codice modello | ACS580-01-026A-4 |
| Grandezza costruttiva | R2 |
| Corrente di uscita nominale (I_N) | 26,0 A |
| Corrente per sovraccarico leggero (I_Ld) | 25,0 A |
| Corrente per servizio gravoso (I_Hd) | 17,0 A |
| Potenza nominale (P_N) | 11,0 kW (15,0 HP) |
| Intervallo della tensione di ingresso principale | Tensione di ingresso trifase da 380 a 480 V CA (+10% / -15%) |
| Classe dell'involucro | IP21 / UL Tipo 1 |
| Intervallo della temperatura di esercizio | Da -15 a 50 °C (declassamento applicabile oltre 40 °C) |
| Ingressi analogici | 2 x programmabili (configurazione in tensione o corrente) |
| Uscite analogiche | 2 x programmabili (intervallo da 0 a 20 mA) |
| Ingressi digitali | 6 x programmabili (supporto della logica interna/esterna a 24 V CC) |
| Uscite relè | 3 x programmabili (forma C, 250 V CA / 30 V CC, 2 A max.) |
| Connessione fieldbus integrata | Modbus RTU (interfaccia EIA-485) |
| Peso di spedizione (calcolato) | 6,80 kg (15,0 lb) |
| Dimensioni della confezione (calcolate) | 373 x 125 x 223 mm (altezza x larghezza x profondità) |
| Morsettiera | Assegnazione predefinita dei segnali | Caratteristiche elettriche |
|---|---|---|
| +24V / DGND | Uscita di tensione ausiliaria | Alimentazione a 24 V CC, corrente massima 250 mA |
| DI1 | Comando di avvio / arresto | Ingresso digitale, selezione PNP/NPN (da 12 a 30 V CC) |
| DI2 | Rotazione avanti / indietro | Ingresso digitale, selezione PNP/NPN (da 12 a 30 V CC) |
| AI1 | Riferimento velocità esterno | Ingresso analogico: da 0 a 10 V oppure da 0/4 a 20 mA |
| OUT1, OUT2, OUT3 | Uscite relè da 1 a 3 | Contatti di commutazione, portata resistiva 2 A a 250 V CA |
| OUT4, OUT5 (STO) | Safe Torque Off (doppio canale) | Conformità SIL 3, ingressi del circuito di sicurezza fisico |
L'ACS580-01-026A-4 costituisce una soluzione di sostituzione altamente robusta per le installazioni legacy ACS550-01-023A-4 fuori produzione. Sebbene offra configurazioni con ingombro di montaggio identico per gli ambienti standard con telaio R2, verificare sempre che le mappe dei parametri esterni, in particolare quelle associate ai parametri della frenatura dinamica o alle configurazioni macro personalizzate, siano convertite utilizzando il software Drive Composer prima dell'esecuzione sul campo.
L'utilizzo del telaio R2 a temperature ambiente superiori a 40 °C comporta una riduzione lineare della corrente dell'1% per ogni °C aggiuntivo, fino alla soglia assoluta di 50 °C. Per evitare interventi imprevisti per sottotensione o sovracorrente dovuti a problemi termici durante cicli di lavoro gravosi (ad esempio, trasportatori carichi), assicurarsi che i percorsi di ventilazione rispettino le specifiche standard di spazio libero in fabbrica, con 150 mm di distanza libera sopra e sotto.
Non posare i cavi di controllo vicino alle linee di uscita del motore ad alta tensione. Stabilire sempre contatti di messa a terra della schermatura a 360 gradi per tutti i cavi di controllo schermati in ingresso, direttamente sulla piastra metallica dei pressacavi dell'azionamento. Quando si utilizzano opzioni esterne a 24 VCC, verificare che sui morsetti della scheda di controllo sia stato realizzato il corretto instradamento dei ponticelli, per prevenire variazioni del segnale dovute a loop di massa.
Montare l'unità con telaio R2 in verticale su una piastra posteriore piana e non infiammabile, utilizzando viti di fissaggio M5 standard per fissare le linguette strutturali superiore e inferiore.
Instradare le linee di alimentazione trifase simmetriche in ingresso verso i morsetti di ingresso U1, V1 e W1, quindi collegare la linea PE in ingresso alla barra di terra del telaio dell'armadio.
Collegare il cavo motore schermato simmetrico esclusivamente ai morsetti U2, V2 e W2. Assicurarsi che la schermatura in rame del cavo motore sia terminata con una fascetta a 360 gradi sulla staffa di messa a terra dell'azionamento.
Verificare che i fili del ponticello Safe Torque Off (STO) siano correttamente terminati sui morsetti OUT4/OUT5, a meno che non siano collegati relè di sicurezza esterni a doppio canale per l'arresto di emergenza fisico.
