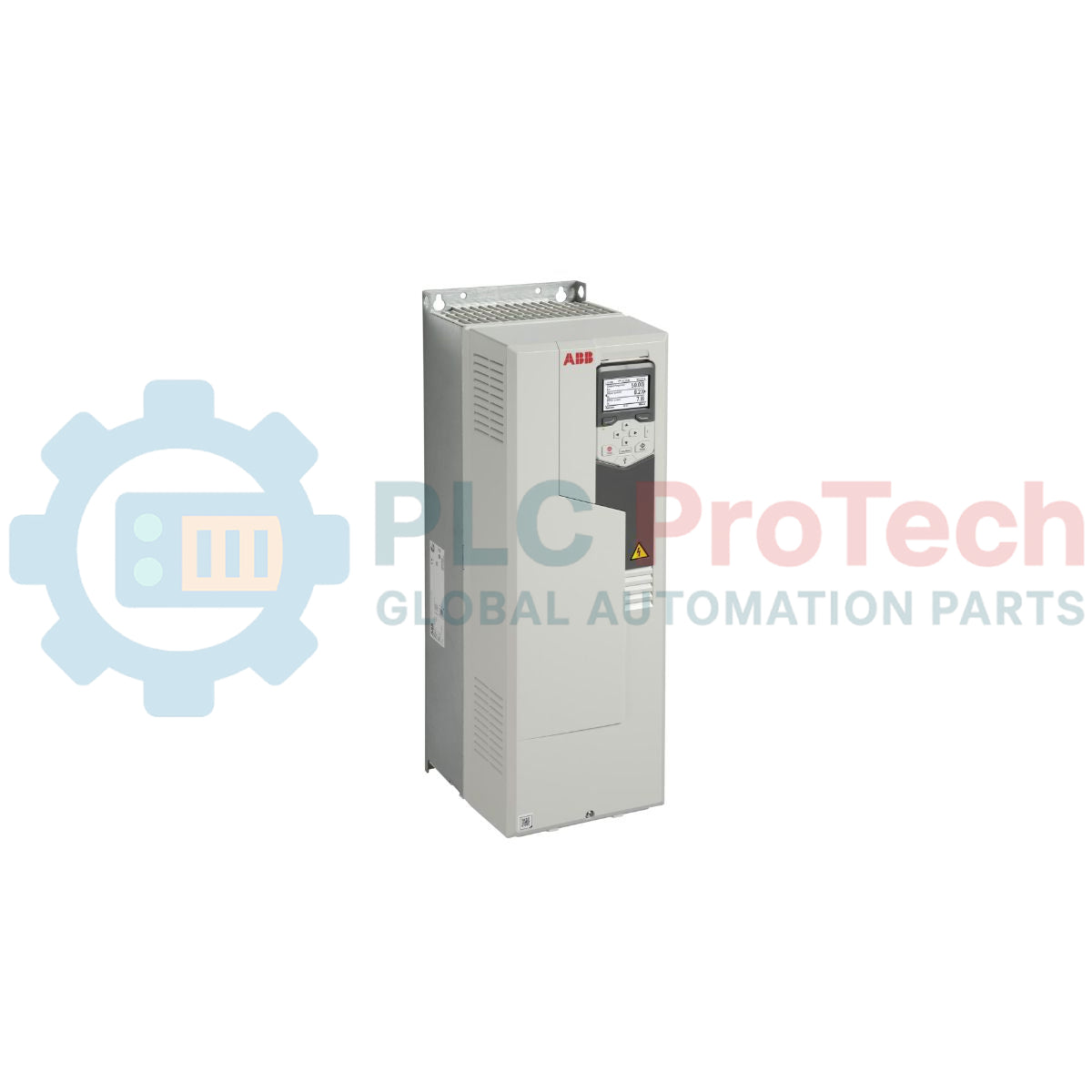

ABB ACS580-01-073A-4 3AUA0000080499 Azionamento CA a bassa tensione per uso generale

Panoramica del prodotto

L'ACS580-01-073A-4 è un azionamento CA generale a bassa tensione, montato a parete, appartenente alla serie ABB ACS580. Questo azionamento compatibile con tutte le applicazioni è progettato per semplificare la gestione dei processi in un'ampia gamma di applicazioni a coppia variabile e costante. Viene utilizzato principalmente per controllare pompe, ventilatori, trasportatori, compressori e miscelatori in diversi settori, tra cui quello alimentare e delle bevande, l'agricoltura e la movimentazione dei materiali.

Questa unità funziona con un'alimentazione trifase da 380 a 480 V, fornendo una corrente di uscita nominale di 73 A e una potenza nominale di 37 kW in condizioni di utilizzo normali. L'architettura ACS580-01 include di serie funzioni essenziali, tra cui un filtro EMC integrato, un'interfaccia Modbus RTU e funzioni di sicurezza come Safe Torque Off (STO). L'azionamento con telaio di dimensioni R4 dispone di un grado di protezione IP21, adatto per installazioni interne a parete in cui sono prioritarie l'efficienza e la facilità di messa in servizio.

Configurazione tecnica

Informazioni per l'ordine

Per gli acquisti industriali e le sostituzioni, fare riferimento ai seguenti identificativi univoci per garantire la compatibilità del sistema.

Guida all'ingegneria e all'installazione

Montaggio e raffreddamento:

Il telaio R4 dell'ACS580-01-073A-4 richiede il montaggio verticale a parete su una superficie non infiammabile. Assicurare uno spazio libero minimo di 200 mm sopra e sotto l'unità per un flusso d'aria adeguato. La ventola di raffreddamento interna genera un livello sonoro di circa 70 dB(A); la ventilazione dell'armadio deve essere dimensionata per gestire la perdita di potenza di 858 W a pieno carico.

Messa a terra e compatibilità elettromagnetica:

Per rispettare la Categoria EMC C2, utilizzare cavi motore schermati simmetrici. Assicurare la messa a terra a 360 gradi negli ingressi dei cavi utilizzando i morsetti metallici forniti. L'azionamento include di serie un filtro EMC interno; tuttavia, per i sistemi IT (senza messa a terra), il filtro EMC interno e i varistori devono essere scollegati prima dell'accensione.

Cablaggio I/O e di controllo:

Separare i cavi di controllo dai cavi di potenza e del motore. Utilizzare cavi schermati a doppino intrecciato per i segnali analogici e la comunicazione RS-485. L'azionamento supporta il Safe Torque Off (STO) SIL3/PLe; se lo STO non viene utilizzato, per il funzionamento è necessario mantenere i ponticelli tra i terminali STO (OUT1 verso IN1/IN2).

FAQ sull'hardware

D: Qual è l'altitudine massima per l'ACS580-01-073A-4 senza riduzione dei valori nominali?

R: L'azionamento è dimensionato per altitudini fino a 4000 m. Tuttavia, per altitudini superiori a 1000 m è necessaria una riduzione della corrente dell'1% ogni 100 m. Oltre i 2000 m, la tensione nominale delle uscite a relè può diminuire.

D: Questo azionamento può essere utilizzato per applicazioni gravose?

R: Sì. Sebbene la potenza nominale per il normale utilizzo sia di 37 kW (73 A), la potenza nominale per servizio gravoso (IHD) è di 30 kW (61 A). Assicurarsi che la corrente a pieno carico del motore (FLA, Full Load Amps) non superi 61 A per applicazioni a coppia costante e con sovraccarico elevato.

D: Cosa occorre verificare se l'azionamento visualizza un guasto "Safe Torque Off"?

A: Ispezionare il cablaggio del circuito STO. Entrambi i canali STO devono essere chiusi affinché l'azionamento si avvii. Se si utilizza un relè di sicurezza esterno, verificare l'integrità dei contatti del relè e dell'alimentazione a 24 V CC proveniente dall'unità di controllo.
