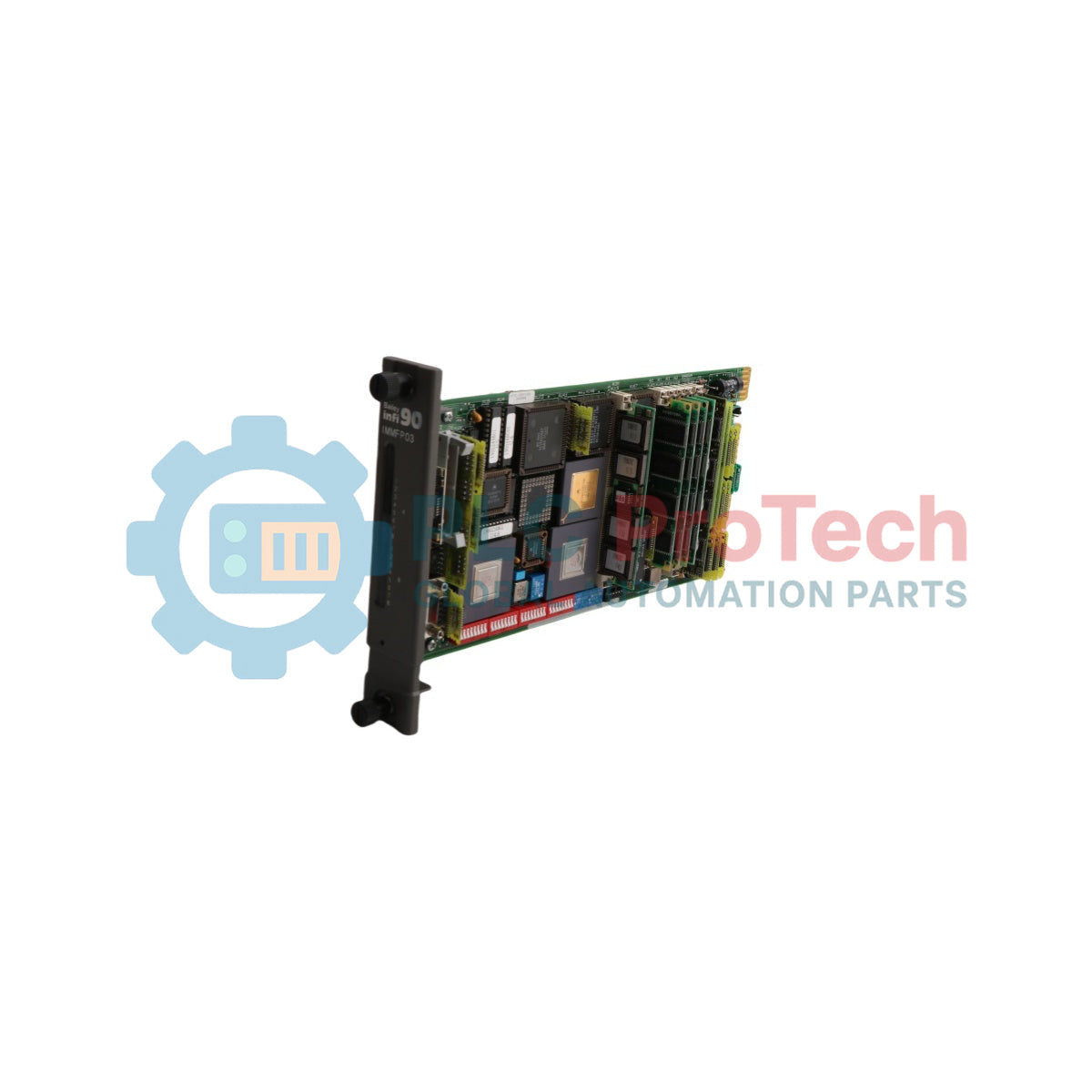

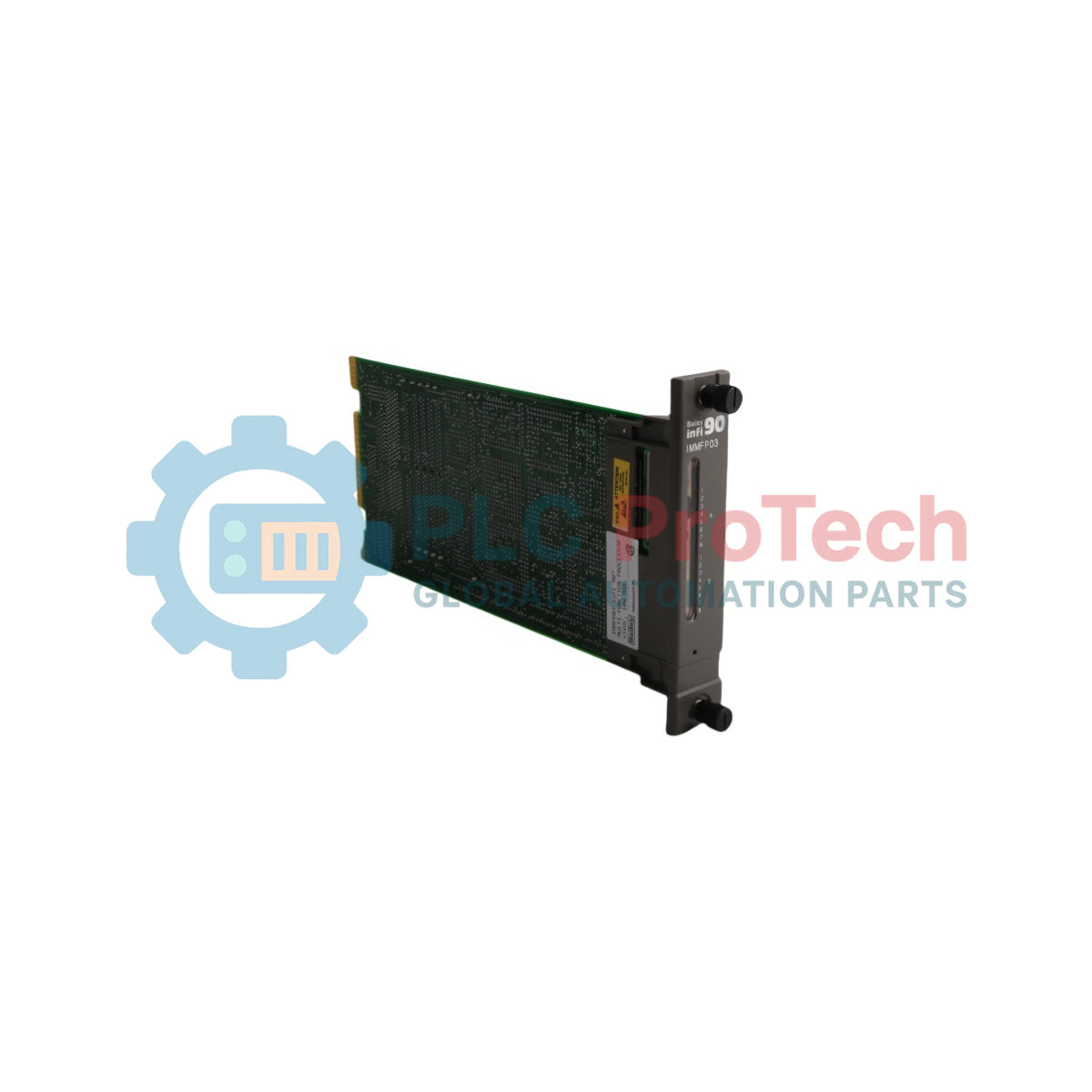

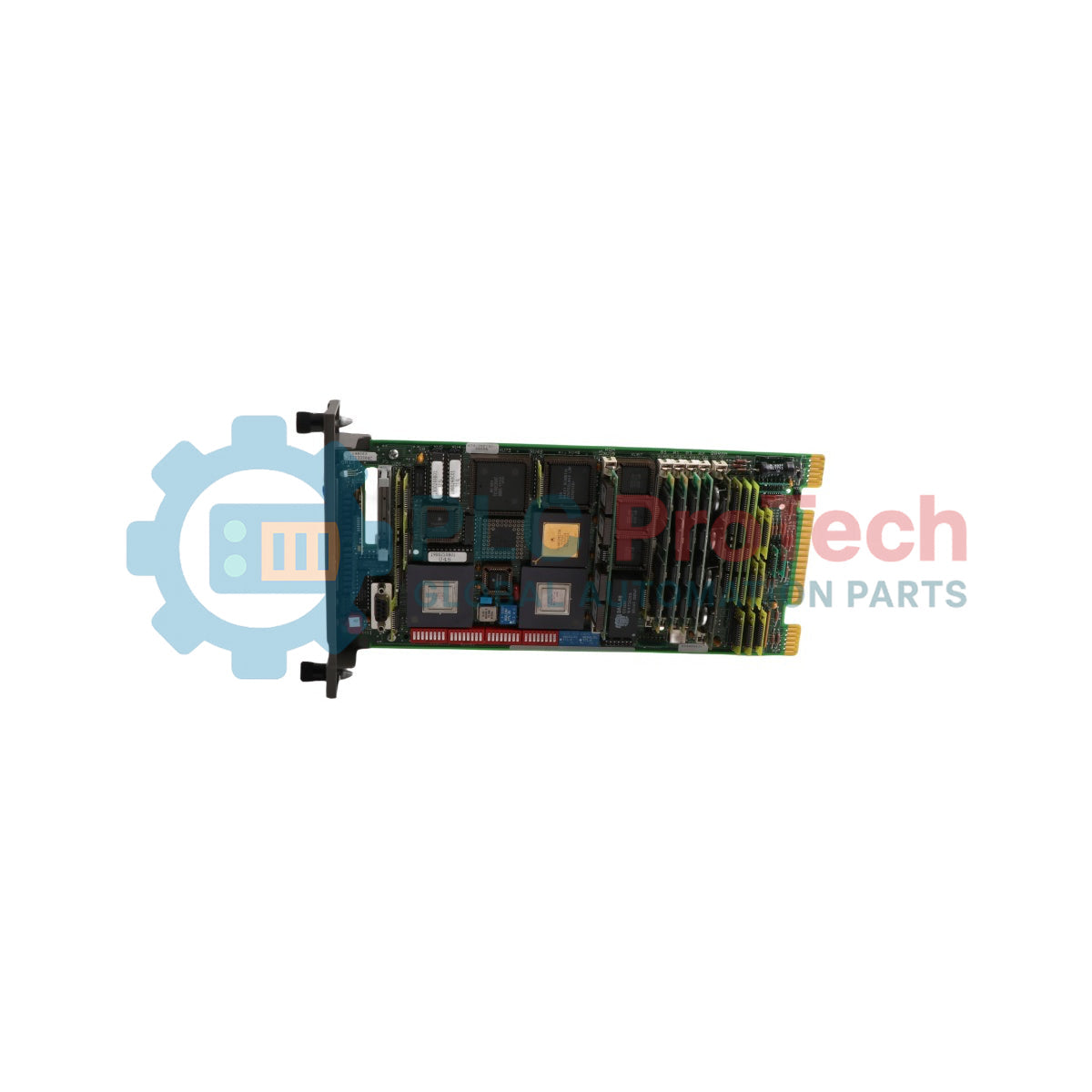

ABB Bailey INFI 90 IMMFP03 Modulo processore multifunzione

Riepilogo

Il IMMFP03 (IMMFP03) è un modulo processore multifunzione autonomo ad alta capacità, progettato per i sistemi di controllo distribuito ABB Bailey INFI 90 e Harmony Rack. Progettato per applicazioni ad alta intensità di dati e programmi nei settori industriali a ciclo continuo, tra cui la generazione di energia di base, i complessi di raffinazione chimica e le operazioni metallurgiche su larga scala, questo motore di calcolo a 32 bit coordina simultaneamente configurazioni avanzate di controllo analogico, sequenziale e batch. Operando su una piattaforma a 32 MHz con elaborazione ad accesso diretto alla memoria (DMA), l'IMMFP03 gestisce le comunicazioni per un massimo di 64 moduli I/O decentralizzati tramite il suo bus degli espansori ad alta velocità. L'integrazione di questo modulo nell'architettura DCS principale garantisce l'esecuzione deterministica delle routine di ottimizzazione dei loop e di modellazione delle prestazioni, fornendo al contempo una ridondanza hot-standby trasparente e senza interruzioni che mantiene online i processi critici dell'impianto durante interruzioni fisiche impreviste del processore.

Architettura del sistema e protocolli di comunicazione

La progettazione ingegneristica alla base della scheda IMMFP03 offre un coordinamento completo dei sottosistemi, percorsi di memoria ad alta densità e interfacciamento seriale nativo tramite hardware di espansione opzionale.

• Architettura della memoria integrata: Dispone di 2 megabyte di memoria statica ad accesso casuale (SRAM) ad alta velocità, collegata a un percorso dati nativo a 32 bit su tutti i segmenti di memoria (inclusi NVRAM e ROM), garantendo un'elaborazione senza stati di attesa per strutture complesse di blocchi funzionali.

• Percorso di ridondanza hot-standby: Integra un collegamento di ridondanza parallelo ad alta velocità integrato, in grado di gestire una velocità massima di 8 Mbyte (4 Mbyte durante il normale funzionamento) per il tracciamento in tempo reale tra i processori primario e secondario.

• Ottimizzazione del bus degli espansori: Utilizza una modalità operativa automatizzata Auto/DMA sul bus degli espansori I/O per gestire ingressi e uscite multicanale senza introdurre latenza nel tempo di ciclo del microprocessore centrale.

• Interfacciamento con stazioni ausiliarie: Si combina con il modulo di interfaccia opzionale IMMPI01 per stabilire collegamenti dedicati, gestiti tramite accesso diretto alla memoria (DMA), che supportano fino a 64 stazioni di controllo analogiche seriali a 40 kbaud (IISAC01) o fino a 8 stazioni di controllo digitali seriali a 5 kbaud (NDCS03), oltre a due reti di comunicazione seriale RS-232-C / RS-485.

Specifiche hardware complete

FAQ per la risoluzione dei problemi tecnici

In che modo il Timer di guasto della macchina (MFT) protegge il processo se l'IMMFP03 si blocca?

Il Timer di guasto della macchina (MFT) è un circuito hardware di watchdog che il processore a 32 bit deve reimpostare continuamente durante la normale esecuzione del ciclo. Se un'eccezione interna del firmware o un errore di parità della memoria arresta l'esecuzione del programma, l'MFT va in timeout, disattivando immediatamente le uscite del modulo e avviando un trasferimento automatico e senza interruzioni del controllo alla scheda processore di backup in standby.

Qual è la differenza funzionale tra le varianti IMMFP03 e IMMFP03B?

La differenza principale riguarda la configurazione della RAM statica integrata. L'IMMFP03 standard dispone di 2 megabyte di SRAM, mentre la variante ad alta densità IMMFP03B espande questo livello di memoria a 8 megabyte. Entrambi i modelli utilizzano lo stesso fattore di forma, la stessa piedinatura del backplane e processori a 32 MHz identici, pertanto possono utilizzare le stesse unità di terminazione e gli stessi ingombri nell'armadio.

Come interpretano gli ingegneri i 16 LED della CPU visibili attraverso la finestra del pannello frontale?

I 16 LED rossi della CPU visualizzano codici di errore in tempo reale, matrici dello stato del sistema e indicatori di avanzamento dell'inizializzazione. Durante il normale funzionamento, questi LED lampeggiano secondo sequenze che indicano l'esecuzione del ciclo in background. Una sequenza di LED fissa e bloccata, insieme a un LED di stato rosso, indica uno specifico guasto hardware o un codice di errore di configurazione, che può essere verificato nel manuale di diagnosi del sistema.

Direttive per la messa in servizio in loco e l'ingegneria sul campo

• Riduzione delle scariche elettrostatiche e conservazione: L'IMMFP03 contiene componenti CMOS ad alta densità vulnerabili ai picchi di tensione elettrostatica. Conservare la scheda del processore nel relativo sacchetto schermante antistatico fino all'installazione. Prima di toccare la scheda elettronica o regolare i dip-switch integrati, i tecnici devono indossare un braccialetto ESD correttamente collegato e connesso al telaio metallico dell'armadio.

• Regole per il posizionamento del telaio e il flusso d'aria termico: Il gruppo del modulo richiede uno slot fisico in un'unità di montaggio moduli (MMU) INFI 90. Notare che lo slot adiacente immediatamente a sinistra del modulo MFP deve essere lasciato libero o riservato al modulo opzionale di interfaccia I/O ausiliaria IMMPI01. Assicurarsi che le viti a testa zigrinata prigioniere superiore e inferiore del frontalino siano saldamente bloccate nel telaio MMU per completare il piano di massa del telaio e mantenere un flusso d'aria verticale convettivo adeguato e non ostruito attraverso gli slot dell'armadio.

• Isolamento dalle radiofrequenze (RFI) dell'armadio: Le linee di elaborazione integrate possono essere influenzate da interferenze in radiofrequenza a breve distanza. Il personale sul campo deve mantenere l'integrità della porta dell'armadio durante le operazioni dell'impianto. Evitare di utilizzare ricetrasmettitori radio portatili o apparecchiature di comunicazione digitale a meno di 2 metri da un involucro del processore non schermato o aperto.

• Configurazione online e conservazione della NVRAM: Quando si eseguono regolazioni online o si modificano i codici funzione tramite la workstation di ingegneria, verificare lo stato della batteria di backup interna. La memoria ad accesso casuale non volatile (NVRAM) integrata conserva le costanti di regolazione modificate e le variabili di passo durante le interruzioni di corrente. Controllare i parametri relativi alla durata di conservazione della batteria durante le regolari fermate annuali per la manutenzione, così da garantire l'integrità della conservazione dei dati.
