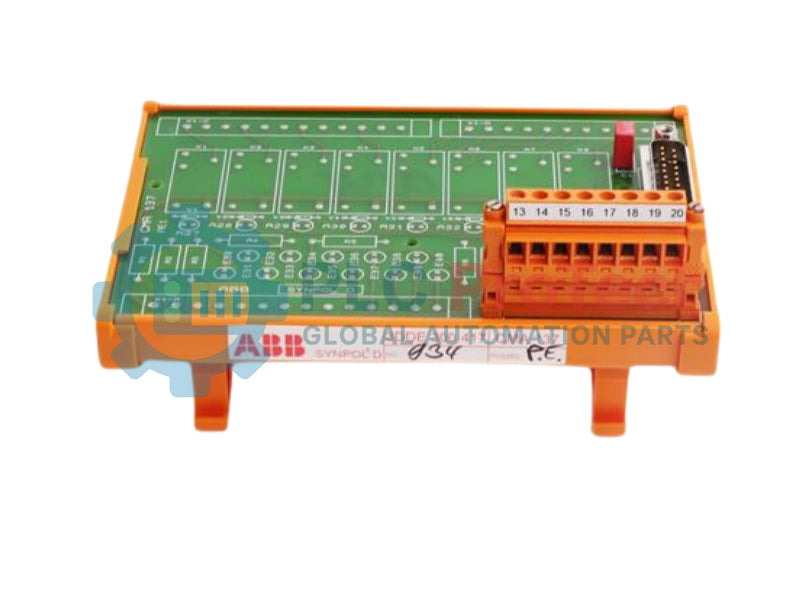

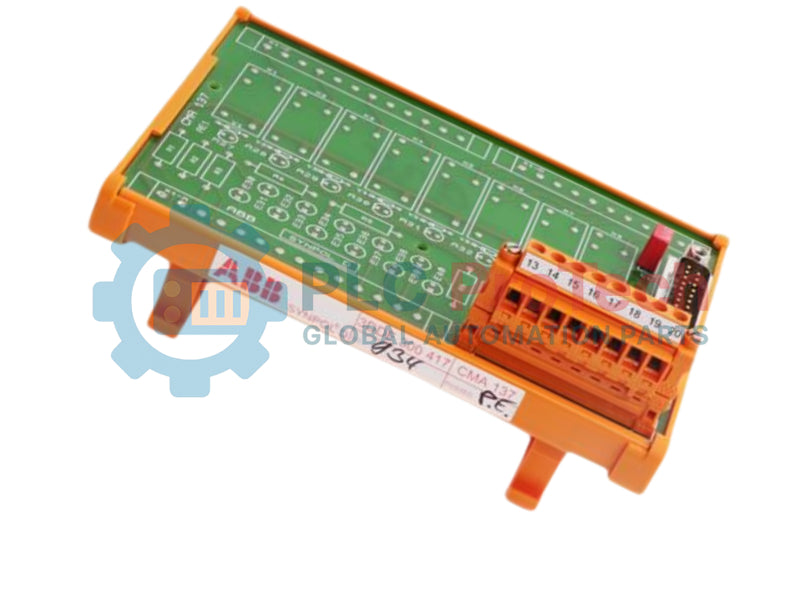

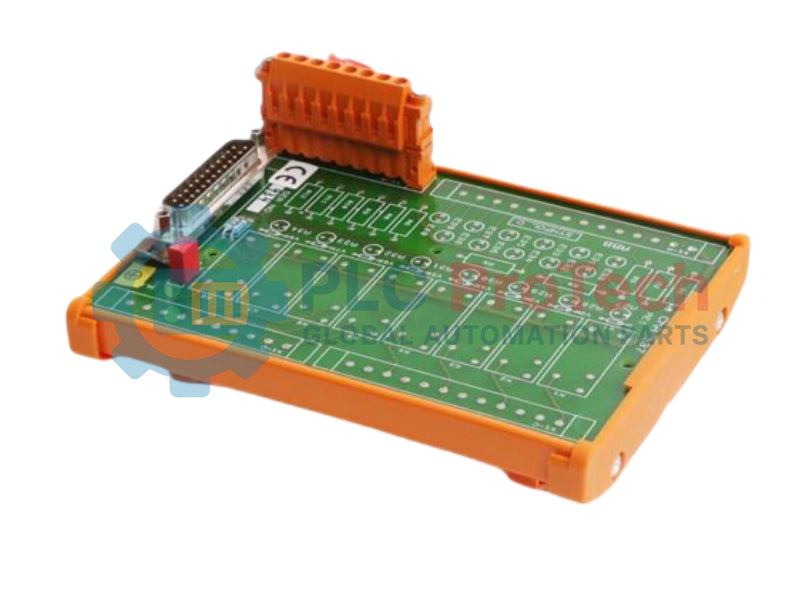

Modulo di connessione SYNPOL-D ABB CMA137 3DDE300417

Descrizione

L'ABB CMA137 3DDE300417 è un modulo di collegamento per funzioni aggiuntive e una scheda di interfaccia morsetti progettati per la piattaforma ABB SYNPOL-D di controllo dei generatori e gestione dell'alimentazione. Installato all'interno dei quadri elettrici marini e degli armadi di controllo dei generatori, il modulo fornisce una terminazione strutturata del cablaggio sul campo per instradare i segnali esterni verso l'hardware di controllo centrale.

Collegato direttamente al rack del controllore base SYNPOL-D tramite il cavo E del bus di sistema designato, il modulo CMA137 funge da punto di terminazione hardware fisico per i relè di uscita delle funzioni ausiliarie (canali da 11 a 18). Inoltre, fornisce la terminazione degli ingressi per operazioni specializzate del generatore, inclusi gli ingressi di controllo ausiliari della riduzione del carico da 5 a 10 VDC utilizzati durante l'integrazione del generatore ad albero.

Caratteristiche

• Scheda di interfaccia morsetti dedicata, progettata specificamente per i sistemi ABB SYNPOL-D.
• Interfaccia diretta con cavo piatto a nastro verso il rack centrale SYNPOL-D tramite il cavo E.
• Terminazione del cablaggio sul campo per i relè di uscita funzione programmabili da 11 a 18.
• Morsetti dedicati per ingressi di controllo analogici da 5 a 10 VDC per i limiti di potenza del generatore ad albero.
• Morsettiere a vite per impieghi gravosi, resistenti alle vibrazioni per i collegamenti sul campo.
• Profilo compatto per il montaggio orizzontale, progettato per installazioni nel quadro elettrico principale (MSB).

Applicazioni

• Pannelli di controllo dei generatori diesel del quadro elettrico principale marino (MSB).
• Sistemi marini ABB SYNPOL-D di gestione dell'alimentazione (PMS).
• Controllo operativo del generatore ad albero e sistemi dinamici di riduzione del carico.
• Intervento per guasto del generatore ausiliario, monitoraggio dello stato ed espansione dei relè di funzione.

Specifiche tecniche

Collegamenti / Interfacce

• Porta del bus di sistema: Connettore multipolare per il collegamento del cavo E al portacarte SYNPOL-D.
• Morsetti dei relè di funzione: Punti di collegamento a vite per i relè di uscita funzione da 11 a 18.
• Morsetti di controllo analogico: Morsetto 19 (-) e morsetto 20 (+) per segnali di alimentazione del generatore ad albero da 5 a 10 VDC.
• Terminazione sul campo: Morsetti a vite industriali compatibili con conduttori standard in rame flessibili o rigidi.
