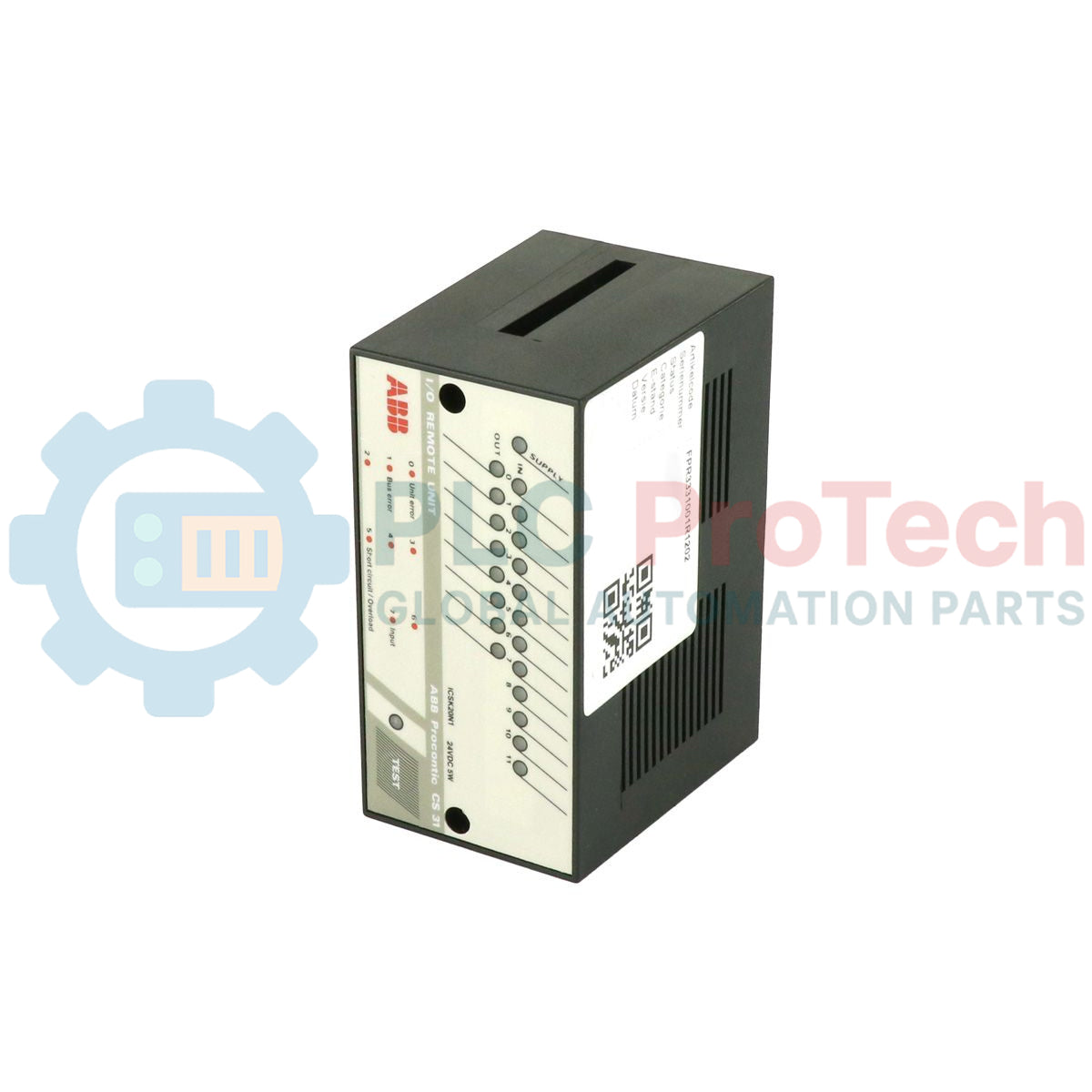

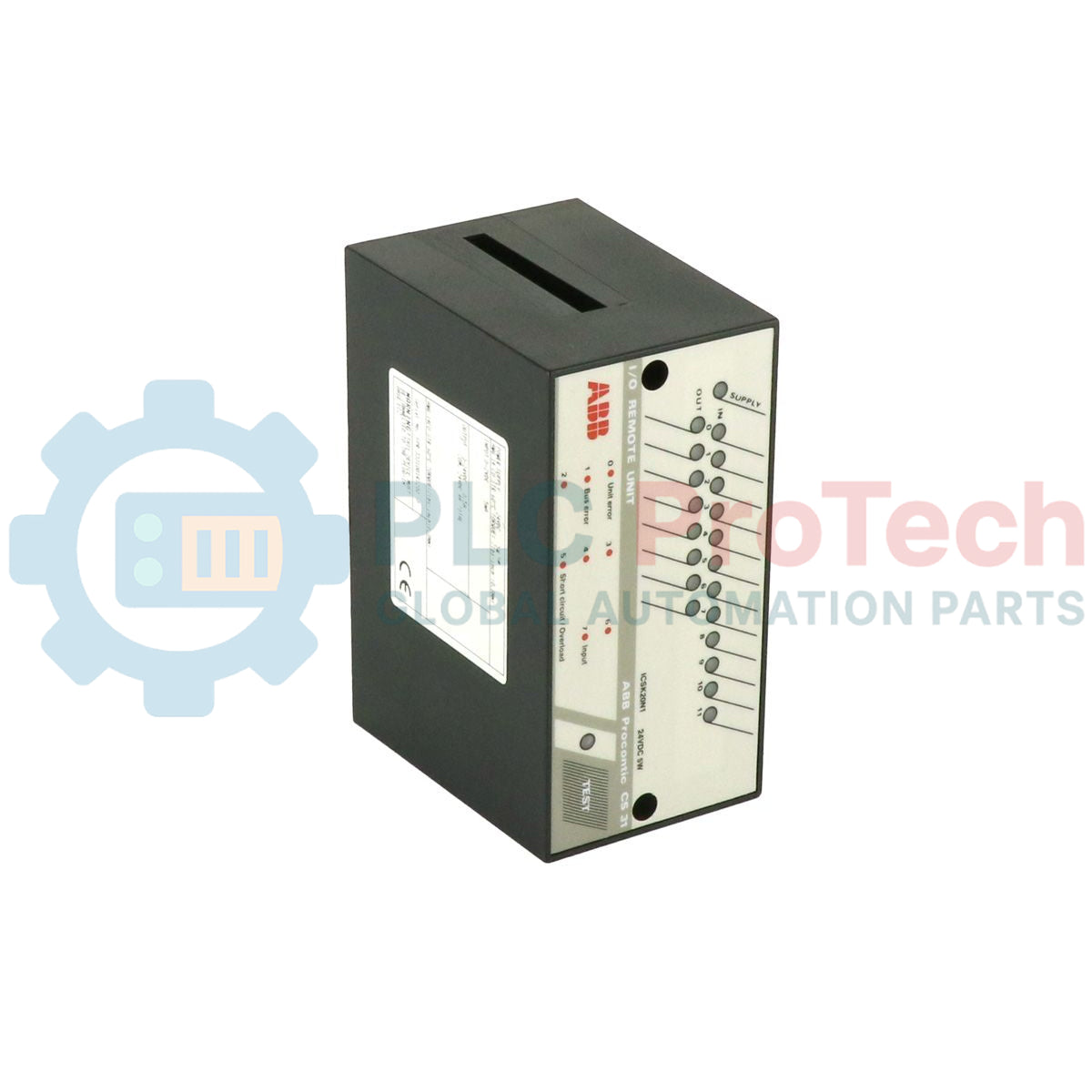

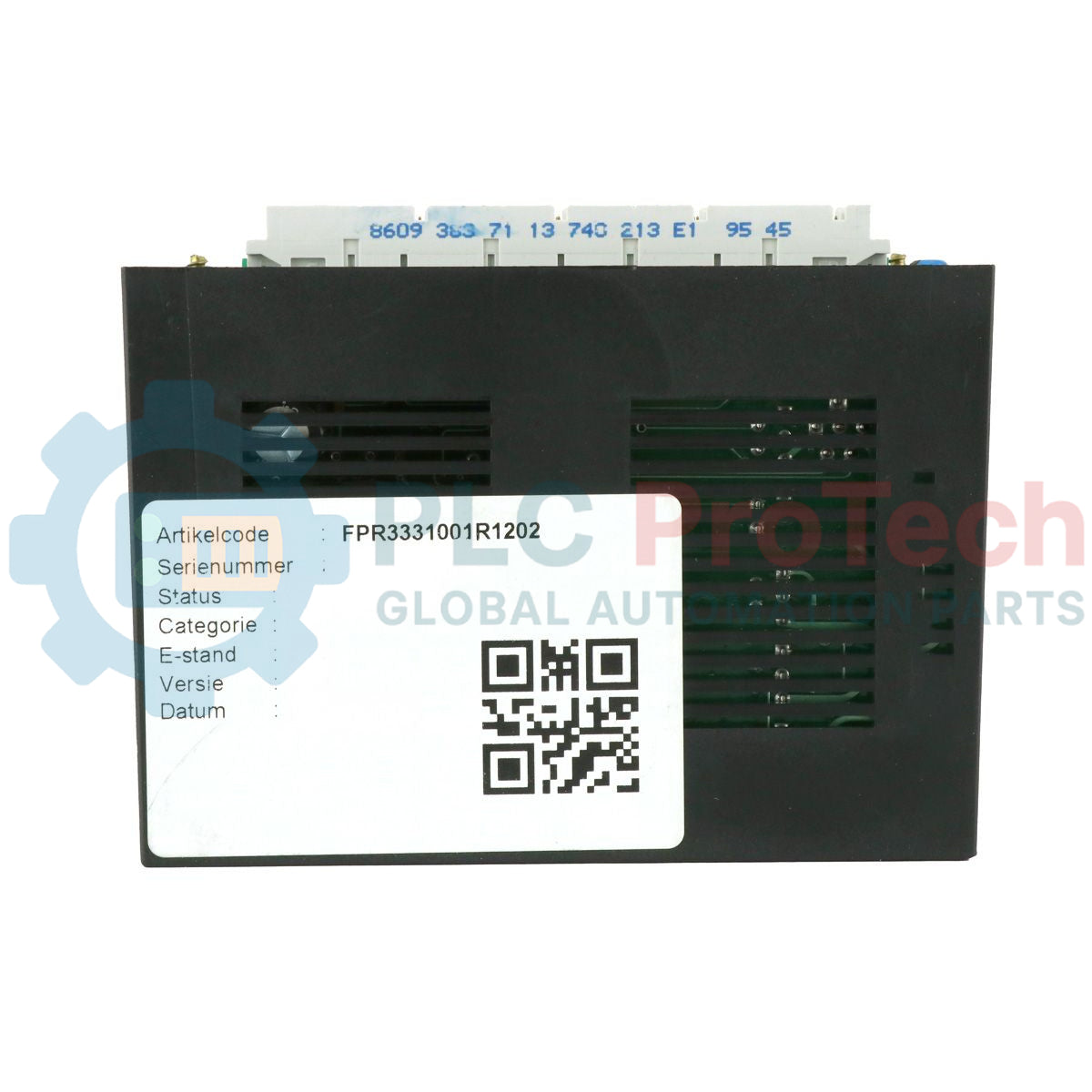

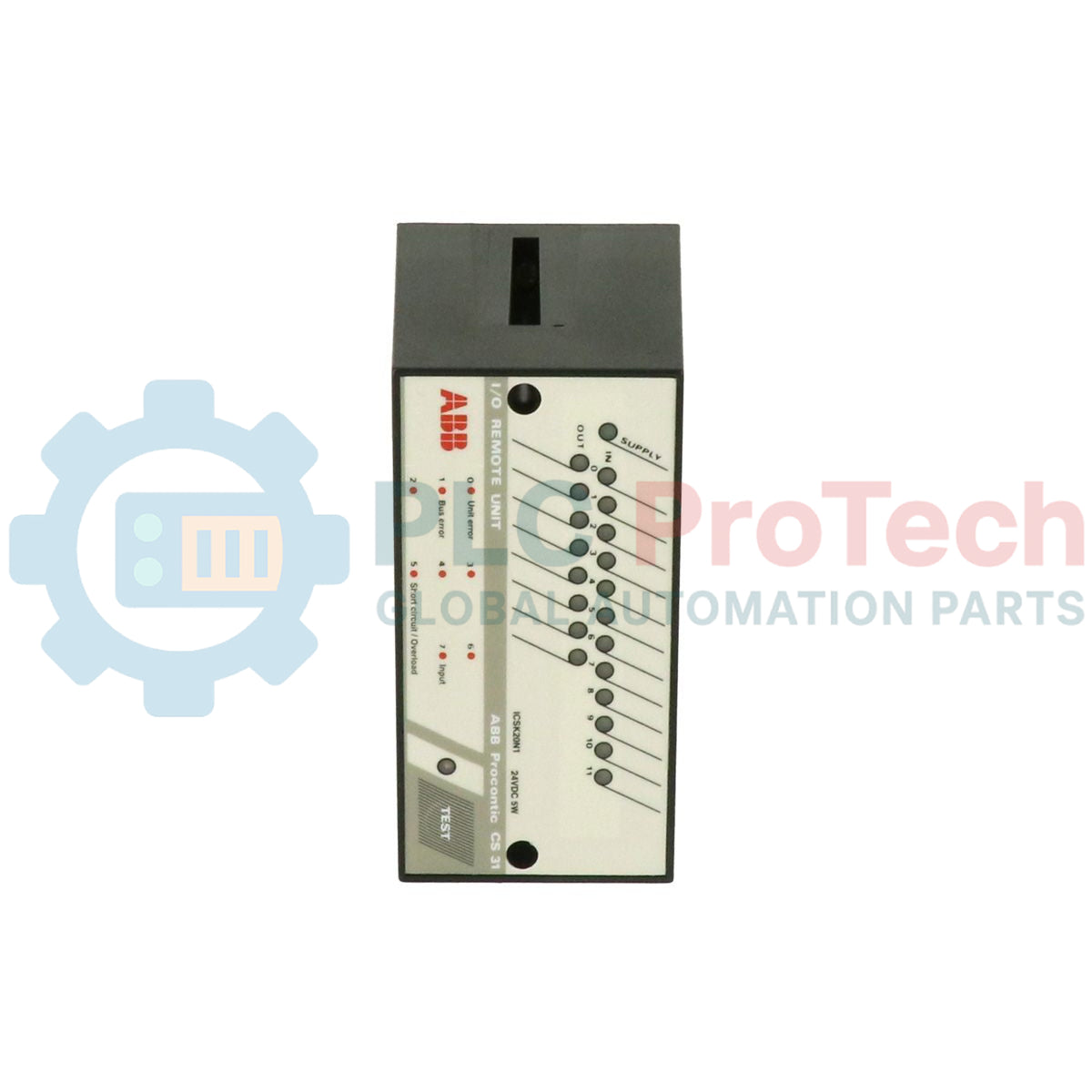

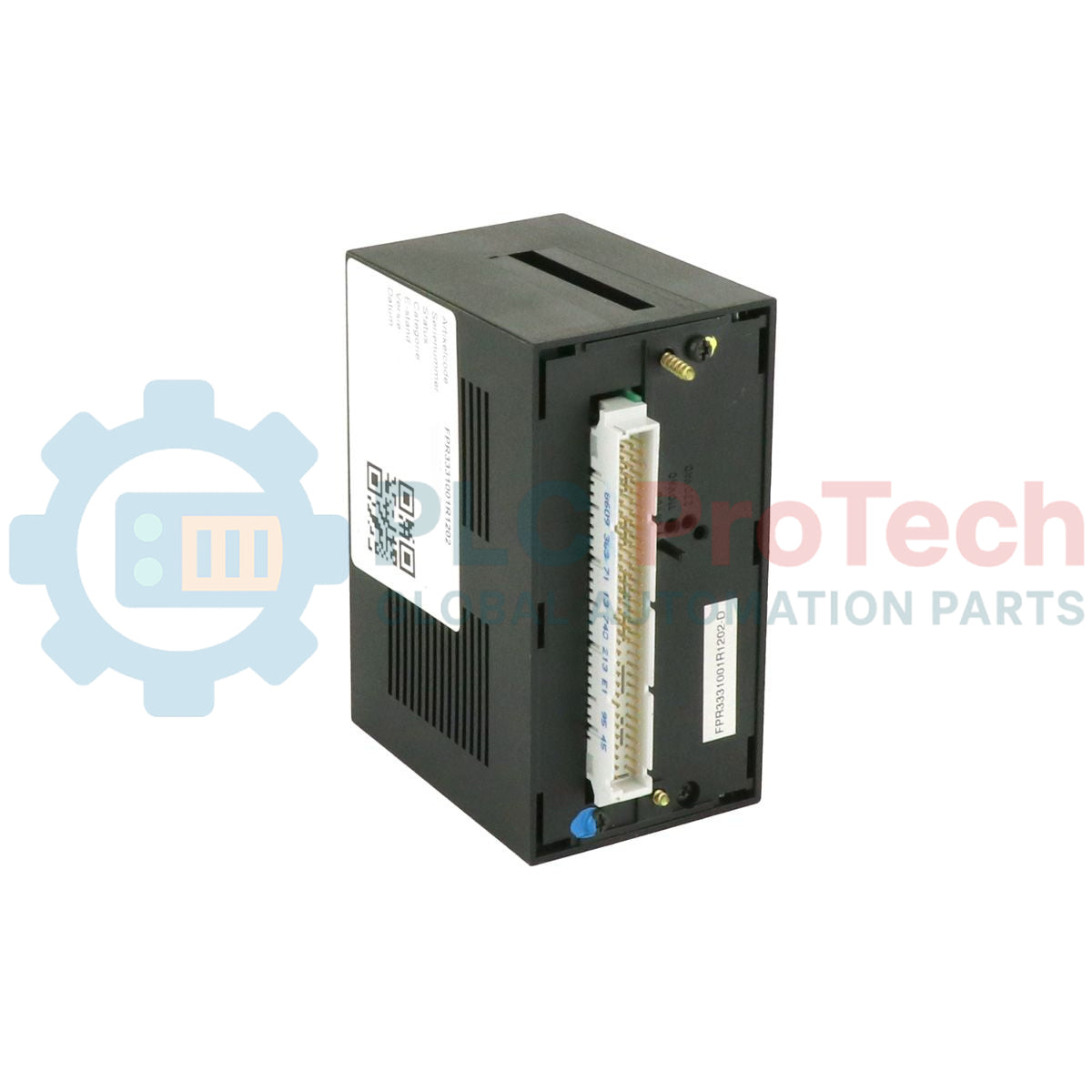

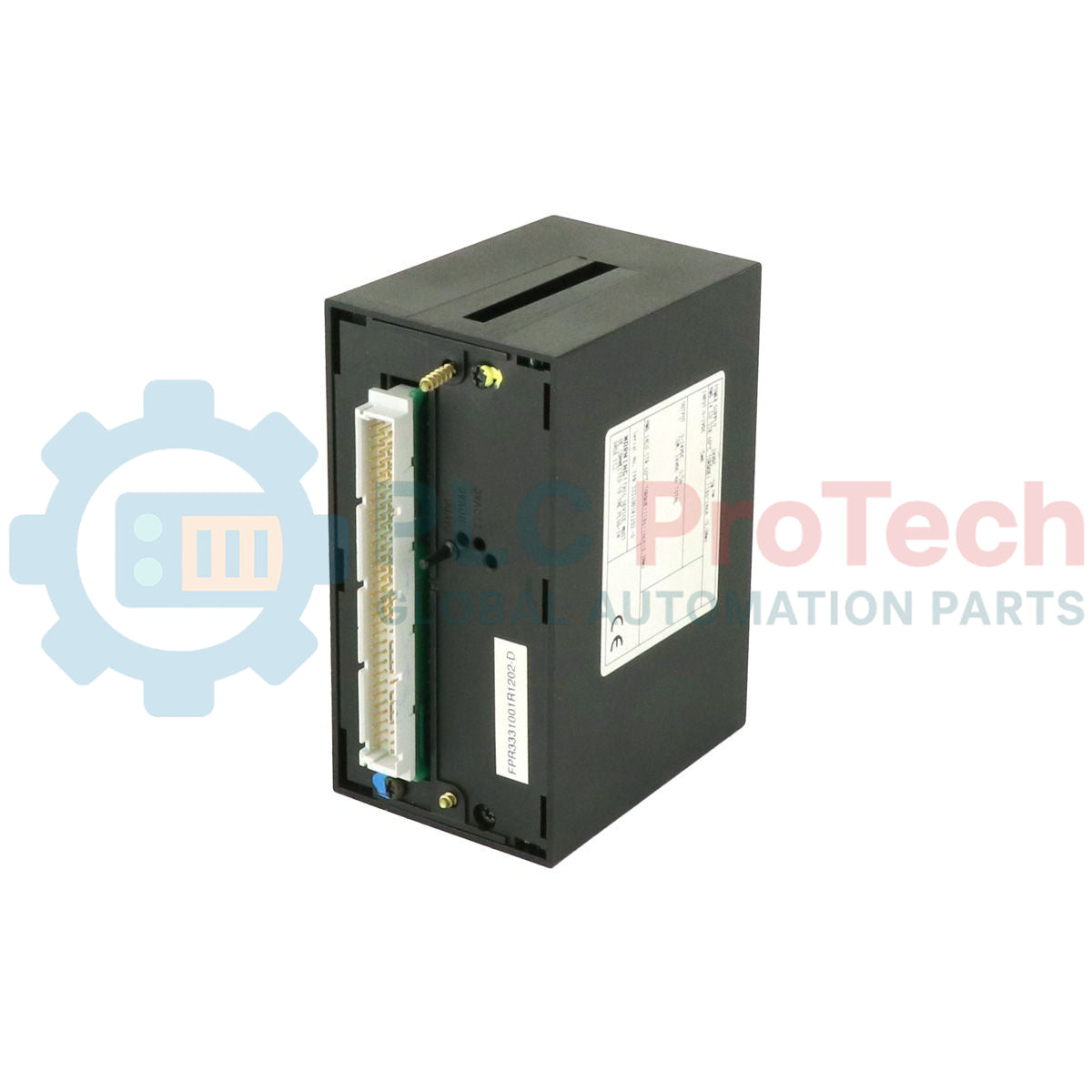

ABB CSK 20 N1 FPR3331001R1202 AC 31 Modulo di ingresso/uscita binario

Panoramica del prodotto

Il CSK 20 N1 (CSK20N1) è un'unità di espansione con ingressi/uscite binari rinforzata appartenente alla famiglia ABB Advant Controller 31 (AC 31), progettata specificamente per l'uso con l'unità remota ICMK-CS31. Identificato dal codice prodotto FPR3331001R1202 (FPR 333 1001 R1202), questo modulo facilita lo scambio ad alta velocità di segnali digitali sul bus di campo CS31. Con 12 canali di ingresso dedicati a 24 V CC e 8 canali di uscita a transistor, fornisce il controllo preciso necessario per le attività di automazione decentralizzata negli impianti di trattamento delle acque, nei sistemi HVAC e nelle linee di assemblaggio industriali. Delegando l'elaborazione degli I/O a postazioni remote, l' FPR3331001R1202 riduce al minimo i costi di cablaggio e migliora la modularità del sistema, risultando indispensabile per ridurre i tempi di installazione e garantire l'affidabilità a lungo termine delle architetture di controllo distribuite.

Configurazione di suffisso e tensione

La serie CSK 20 N1 è disponibile in tre varianti distinte di alimentazione e tensione, per soddisfare gli standard industriali internazionali:

• FPR3331001R1202: il modello standard a 24 V CC, utilizzato per circuiti di controllo a bassa tensione e applicazioni a bassissima tensione di sicurezza (SELV).

• FPR3331001R0206: la variante a 230 V CA, adatta alle reti di controllo ad alta tensione europee e internazionali.

• FPR3331001R0204: la variante a 120 V CA, progettata principalmente per gli standard di alimentazione industriale nordamericani.

• Interfaccia hardware: dispone di 12 ingressi binari (24 V CC) e 8 uscite a transistor (24 V CC, 0,5 A) in tutte le varianti per la logica dei segnali, sebbene l'alimentazione differisca.

Specifiche tecniche

Domande frequenti tecniche

Come comunica il CSK 20 N1 con il PLC centrale?

Il modulo non comunica direttamente con il PLC; si collega a un'unità remota ICMK-CS31, che funge da accoppiatore del bus. L'unità ICMK trasmette quindi i dati di I/O sul bus di campo CS31 a doppino intrecciato all'Advant Controller.

Cosa devo fare se il LED "Error" dell'uscita è acceso?

Un LED Error acceso sul lato delle uscite indica generalmente un cortocircuito o un sovraccarico (corrente > 0,5 A) su uno degli 8 canali a transistor. Spegnere l'unità, verificare che il cablaggio di campo non presenti guasti e assicurarsi che il carico totale non superi la capacità nominale prima del riavvio.

Posso combinare le versioni CA e CC sulla stessa unità remota ICMK-CS31?

Sì, il bus CS31 supporta una combinazione di diversi moduli di espansione remoti. Tuttavia, assicurarsi che il cablaggio dell'alimentazione di ogni specifico modulo CSK 20 N1 corrisponda al relativo codice d'ordine (R1202 per CC, R0206/R0204 per CA) per evitare danni ai morsetti.

Guida all'ingegneria e all'installazione

Indirizzamento e terminazione del bus di campo

Quando si aggiunge il CSK 20 N1 a una stazione remota, assicurarsi che i selettori di indirizzo sull'ICMK-CS31 associato siano impostati correttamente secondo la mappa degli I/O del progetto. Per il cavo del bus CS31, utilizzare sempre un cavo schermato a doppino intrecciato. Se l'unità remota è l'ultimo dispositivo del segmento, è necessario installare una resistenza di terminazione da 120 Ohm sui morsetti del bus per evitare riflessioni del segnale.

Protezione delle uscite a transistor

Sebbene le uscite a transistor da 0,5 A siano robuste, possono danneggiarsi a causa delle sovratensioni di ritorno quando commutano carichi induttivi, ad esempio bobine di relè. Installare sempre un diodo di ricircolo (per le versioni CC) o uno snubber RC (per le versioni CA) direttamente sul carico. Questa pratica impedisce al rumore elettromagnetico di ritornare sul bus AC 31 e prolunga la durata operativa dei transistor del modulo.

Gestione termica

Il CSK 20 N1 è progettato per il raffreddamento a convezione naturale. Quando si montano più unità su una guida DIN, mantenere una distanza orizzontale minima di 10 mm e una distanza verticale di 50 mm tra le canaline portacavi. In ambienti con temperature superiori a 45 Celsius, valutare il raffreddamento ad aria forzata all'interno dell'armadio per evitare il surriscaldamento localizzato dello stadio di uscita a transistor.
