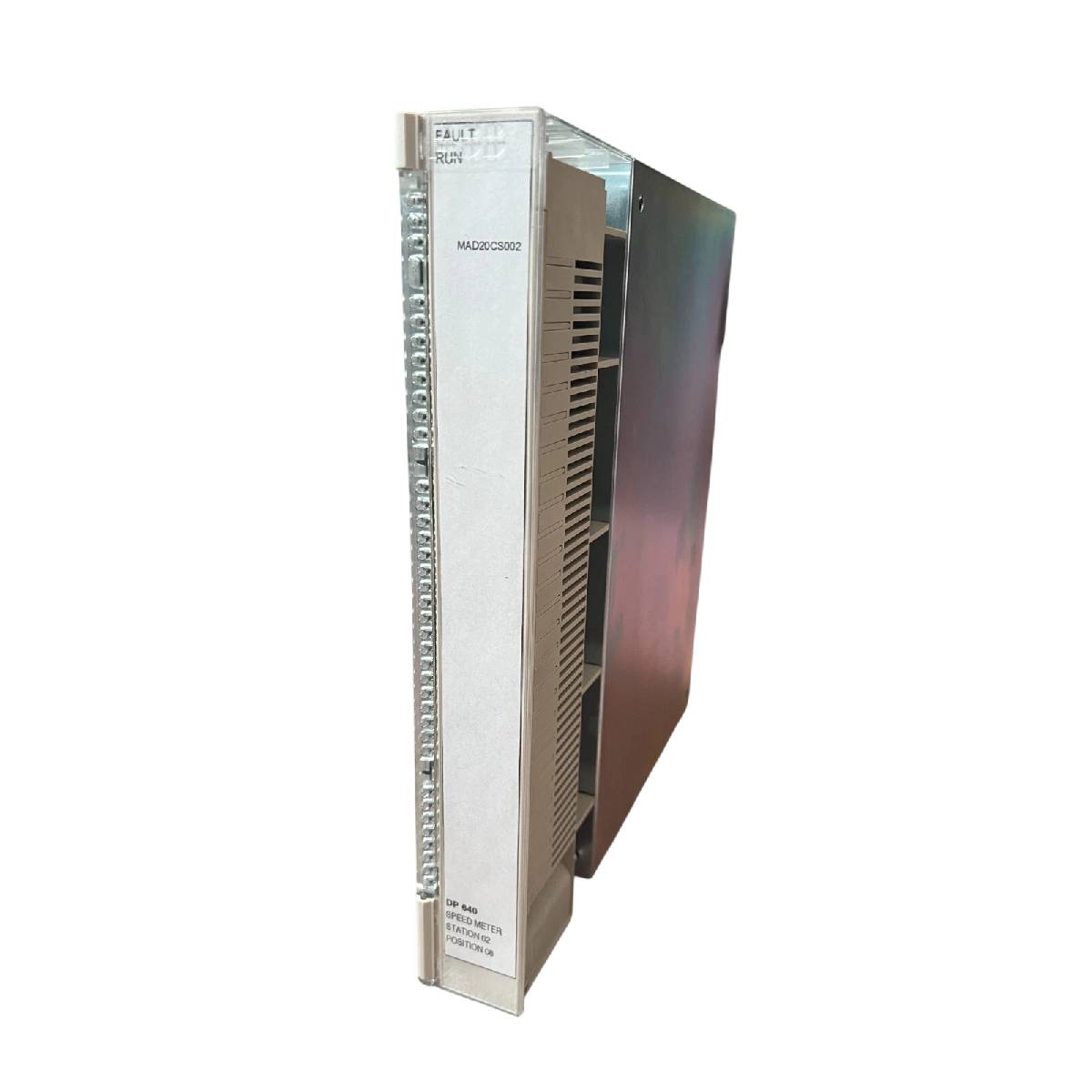

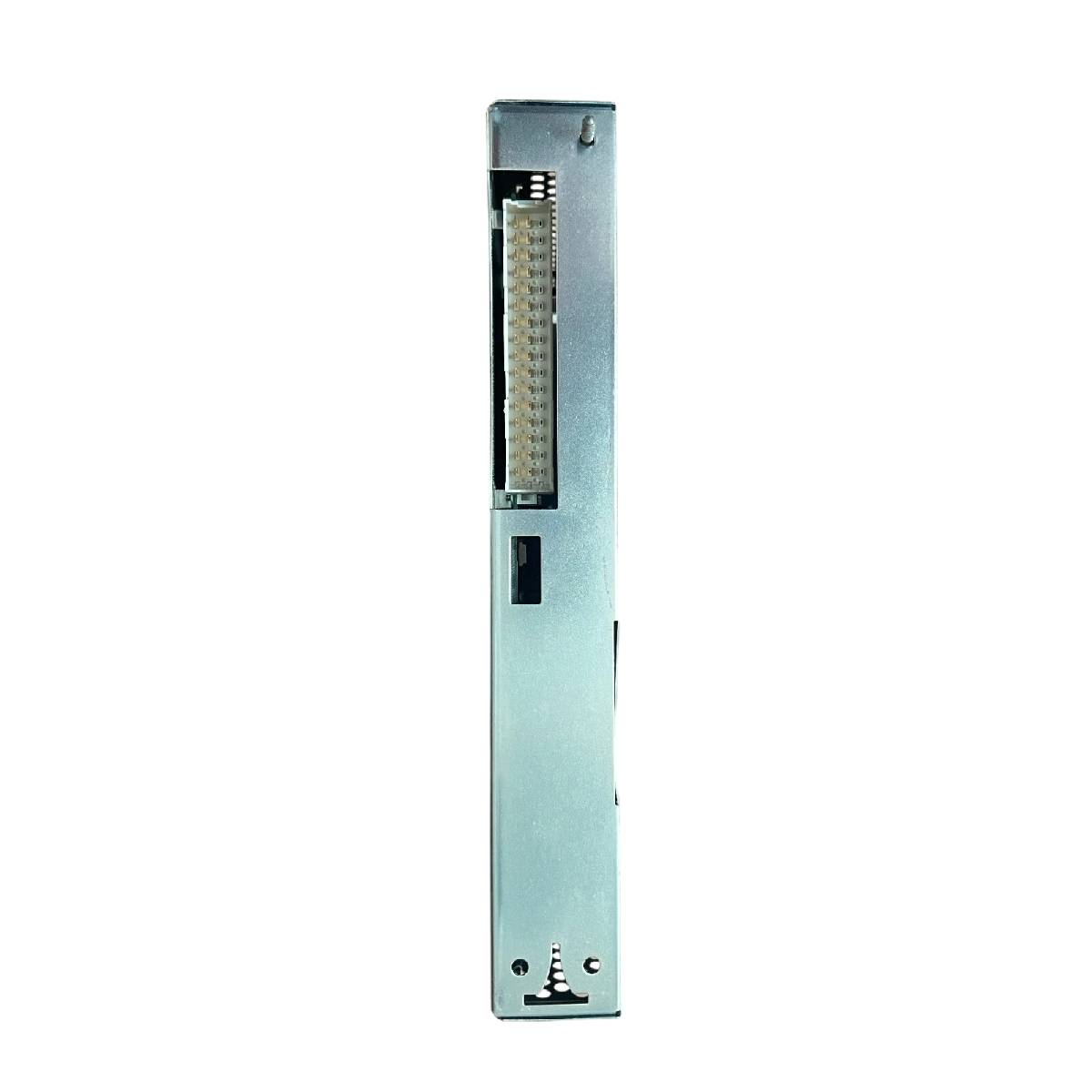

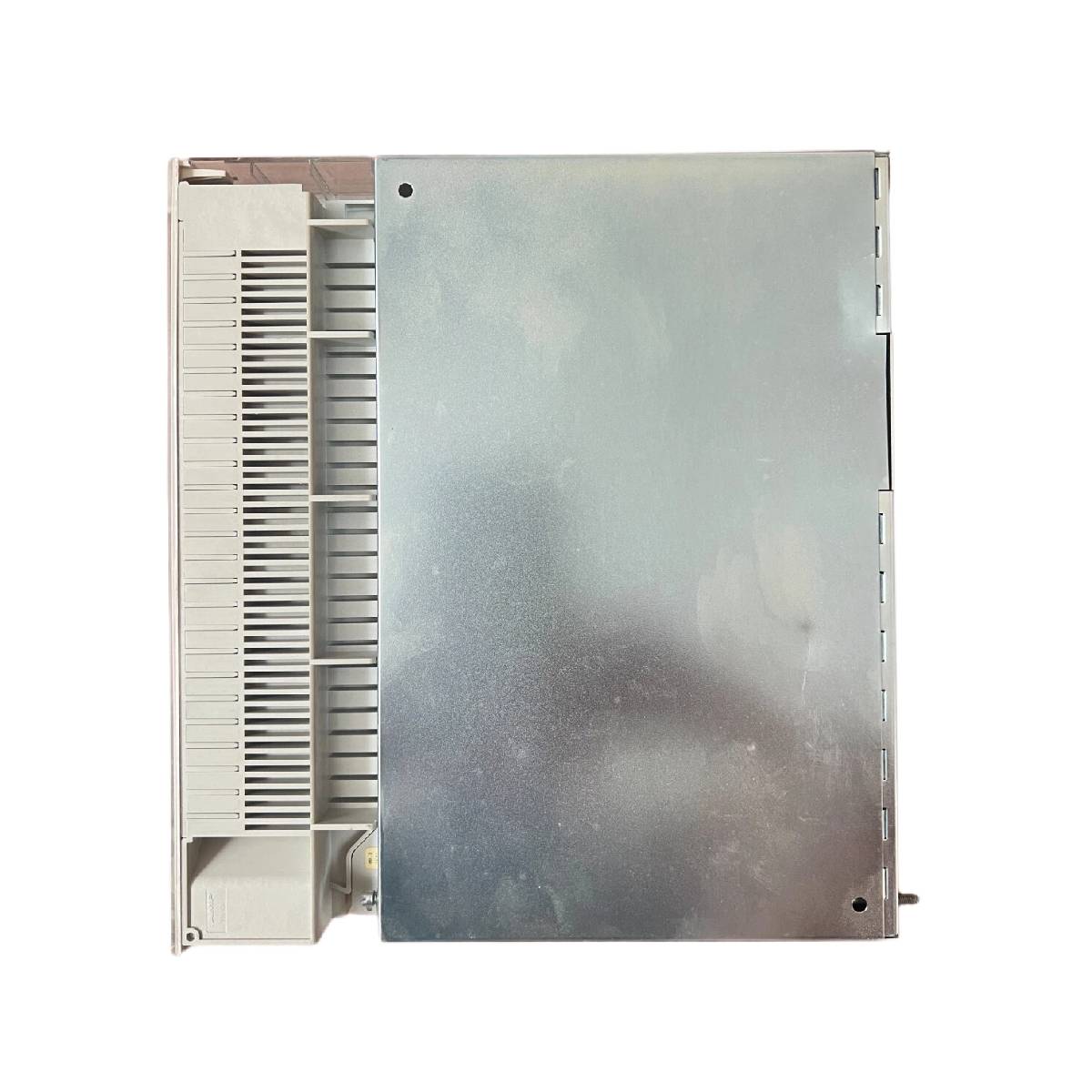

Modulo misuratore della velocità di rotazione ABB DP640 3BHT300057R1 S600 I/O

Descrizione

Il DP640 3BHT300057R1 è un modulo misuratore di velocità di rotazione ad alta precisione, sviluppato per la famiglia S600 I/O e progettato per integrarsi perfettamente nei sistemi di controllo di processo Advant Controller 160. Questo modulo di ingresso specializzato offre un monitoraggio affidabile della velocità, supportando ingressi del sensore ad alta frequenza fino a 50 kHz, con un ampio intervallo operativo del segnale compreso tra più o meno 13 mA a 24 V CC o 5 V CC. Dotato di due canali di ingresso digitali, consente il rilevamento della direzione tramite un percorso di ingresso secondario del misuratore di velocità. Il dispositivo integra una logica di sgancio per fuorigiri in grado di trasmettere segnali di sgancio di emergenza tramite un'uscita integrata a stato solido da 24 V CC e un percorso a contatto pulito da 60 V CC. Per massimizzare l'integrità del segnale e proteggere i controller del sistema da disturbi elettrici o transitori, tutti gli ingressi del misuratore di velocità e l'uscita a stato solido sono isolati singolarmente tramite optoisolatori.

Caratteristiche

• Configurazione dell'ingresso digitale a doppio canale ottimizzata per la misurazione della velocità ad alta frequenza.
• Soglia operativa ad alta frequenza, compatibile con segnali del sensore fino a 50 kHz.
• Capacità integrata di rilevamento della direzione derivata dalla valutazione parallela del canale di ingresso secondario.
• Logica integrata di sgancio per fuorigiri, con uscite di emergenza discrete a stato solido e a contatto pulito.
• Completo isolamento galvanico con canali di ingresso del misuratore di velocità isolati singolarmente tramite optoisolatori e circuiti di uscita a stato solido.
• Compatibilità hardware diretta con la piattaforma I/O ABB S600 e le configurazioni Advant Controller 160.

Applicazioni

• Reti di protezione dal fuorigiri di turbine e macchinari rotanti.
• Monitoraggio della velocità di rotazione e della direzione dei motori industriali.
• Integrazione di loop di processo ad alta disponibilità nei sistemi Advant Controller 160.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/interfacce

Linee guida per l'installazione

• Configurazione di montaggio: installare il modulo in posizione verticale nell'apposito rack I/O S600 o nell'alloggiamento del subrack, verificando il corretto allineamento meccanico.
• Schermatura e messa a terra: utilizzare cavi a doppino intrecciato schermati per tutti gli ingressi dei misuratori di velocità ad alta frequenza, al fine di ridurre al minimo i disturbi EMI/RFI lungo i percorsi dei segnali.
• Terminazioni dei segnali: fissare i cavi dei sensori di ingresso secondo le assegnazioni dei pin previste, verificando nuovamente i corretti livelli di tensione operativa (5 V CC o 24 V CC).
• Distanza di isolamento: assicurarsi che il cablaggio dei contatti puliti rispetti i limiti di tensione di sicurezza, mantenendo la spaziatura standard dei morsetti rispetto alle piste dati a bassa tensione.
• Ventilazione dell'alloggiamento: assicurarsi che all'interno del pannello dell'alloggiamento sia mantenuto un adeguato spazio per la convezione verticale, così da favorire un flusso d'aria passivo ottimale.
