ABB

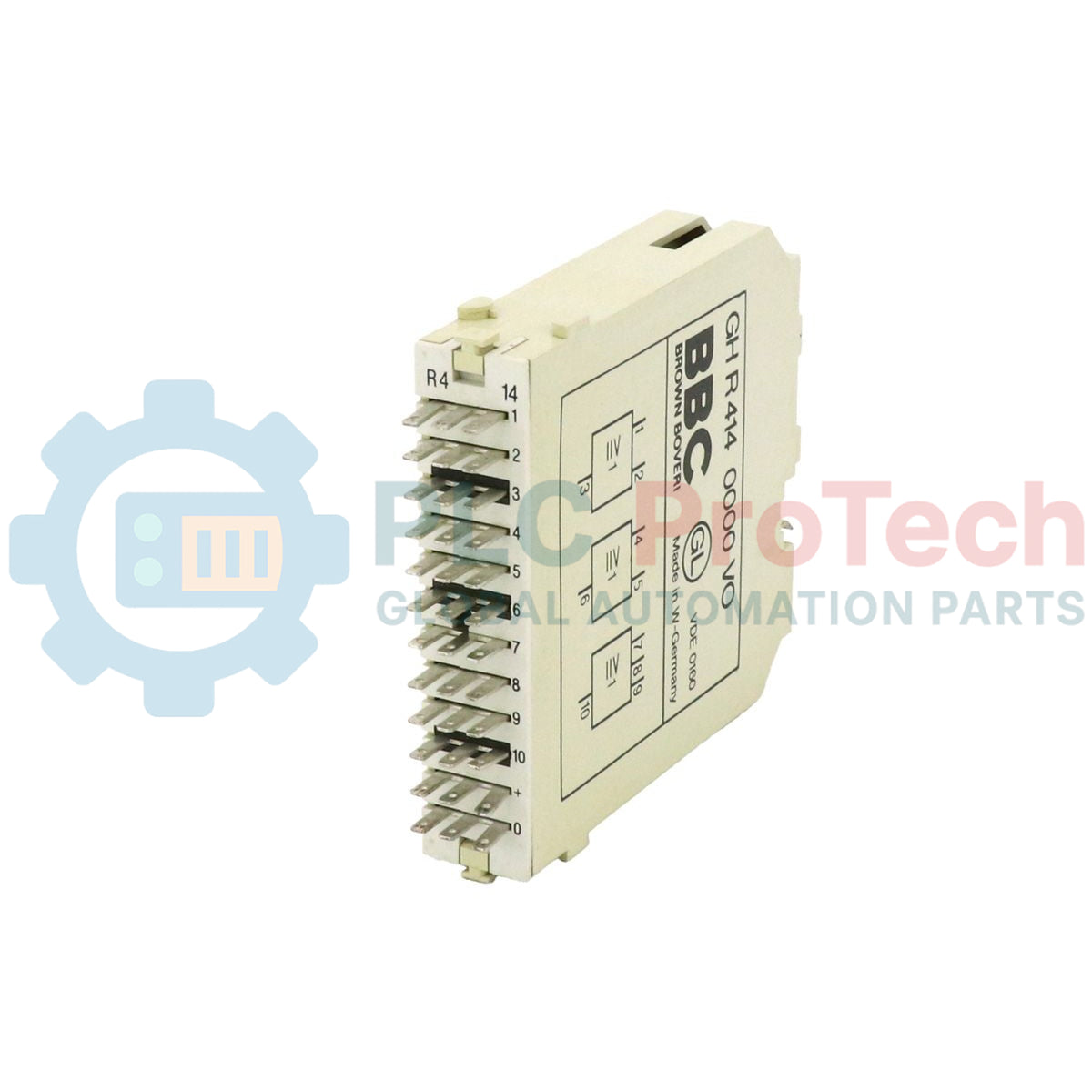

Modulo porta OR ABB GHR4140000VO Procontic multiingresso

SKU GHR4140000VO

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: GHR4140000VO

  • Country of origin:Sweden

  • Product Type: Moduli logici PLC

  • Barcode: 85389091

  • Payment: T/T, Western Union

  • Weight: 100g

  • Dimensions: 13,5 x 8,0 x 2,2 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Eseguendo operazioni logiche a livello hardware nell'architettura di controllo Procontic legacy, ABB GHR4140000VO fornisce un robusto instradamento dei segnali senza il sovraccarico dell'elaborazione software. Questo modulo logico industriale passivo è progettato con tre circuiti indipendenti con funzione OR, destinati a consolidare segnali di controllo, interblocchi e circuiti permissivi in sistemi ad alta affidabilità. Poiché i percorsi del segnale non sono amplificati, il modulo funziona con un assorbimento di corrente nullo dall'alimentazione del sistema, risultando un componente eccezionalmente stabile e a sicurezza intrinseca per i pannelli di controllo logico industriale discreto.

Caratteristiche

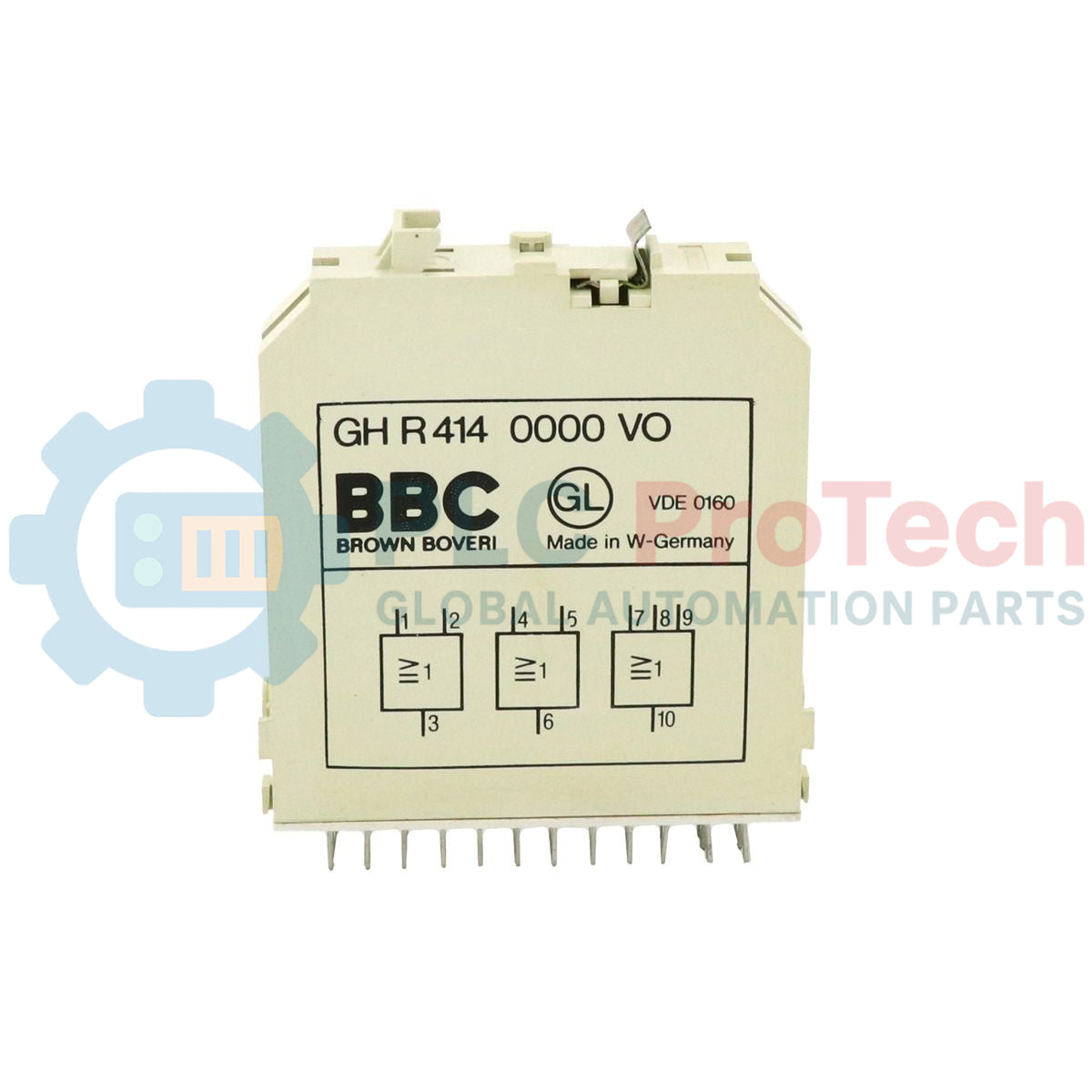

  • Circuiti di gating indipendenti: integra tre funzioni OR isolate, con due porte a 2 ingressi e una porta a 3 ingressi su un singolo modulo fisico.
  • Percorso del segnale passivo: funziona interamente con l'energia del segnale in ingresso, senza alcun carico sull'alimentazione interna.
  • Nessun ritardo di propagazione: logica di commutazione hardware in tempo reale, senza latenza dovuta all'elaborazione digitale o alla scansione software.
  • Integrazione ad alta densità: alloggiato in un formato compatto a larghezza singola per un montaggio efficiente nei rack ABB Procontic standard.
  • Codifica visiva standardizzata: identificatore visivo nero distintivo per una rapida classificazione delle schede durante i cicli di manutenzione.

Applicazioni

  • Retrofit dei sistemi PLC ABB Procontic legacy e interblocchi logici hardware.
  • Sistemi di arresto di emergenza (ESD) multis­tazione e circuiti di avviamento permissivo.
  • Array cablati di concentrazione dei segnali e logica di voto.

Informazioni per l'ordinazione

Descrizione dell'articolo ordinato Codice ordine / Codice articolo
Modulo GHR4140000VO GH R414 0000 V0
Trasparenza del simbolo circuitale GH R700 1901 R3
Documentazione di riferimento dell'applicazione D GEF 31014 D

Specifiche tecniche

Parametro / Specifica Valore / Caratteristica nominale
Produttore ABB
Numero di modello GHR4140000VO
Serie Procontic
Configurazione delle porte 2 porte OR a 2 ingressi, 1 porta OR a 3 ingressi
Formula logica Q = A OR B OR C
Tensione nominale del circuito 24 VCC
Cascata massima in serie 4 moduli (a 24 VCC nominali)
Amplificazione del segnale Nessuno (modulo passivo)
Consumo energetico del modulo 0 mA (nessun carico sulla tensione di alimentazione del controllo)
Ritardo di propagazione Senza ritardo (risposta hardware istantanea)
Colore del modulo identificativo Nero
Formato meccanico Larghezza singola
Peso di spedizione (calcolato) 0,11 kg
Dimensioni della confezione (calcolate) 13,5 x 8,0 x 2,2 cm

Modelli alternativi e compatibilità

Il modulo logico GHR4140000VO è completamente retrocompatibile con i telai di montaggio e i backplane per connettori ABB Procontic standard. In caso di approvvigionamento di sostituti drop-in, assicurarsi che i perni di codifica meccanica sul telaio corrispondano alla configurazione a larghezza singola di questo componente con codifica nera. Quando si sostituiscono unità logiche attive obsolete con questo modulo passivo, verificare che i trasmettitori a monte dispongano di specifiche di pilotaggio dell’uscita adeguate.

Problemi applicativi e note di progettazione

Poiché questo modulo logico è completamente passivo e non contiene alcuna amplificazione interna del segnale, il collegamento in cascata di più di 4 porte in un’unica catena seriale a 24 VDC può causare un’attenuazione eccessiva del segnale. Assicurarsi che i ricevitori a valle possano rilevare correttamente la soglia di livello logico alto nonostante le cadute di tensione cumulative lungo la serie. Inoltre, i calcoli del carico sugli ingressi devono tenere conto del carico totale complessivo di tutte le destinazioni a valle collegate al canale di uscita.

Suggerimenti per la messa in servizio e il cablaggio

Verificare sempre le impedenze delle sorgenti del segnale durante la configurazione iniziale. I sensori ad alta impedenza o le uscite a semiconduttore a bassa potenza potrebbero avere difficoltà a pilotare più ingressi paralleli su porte OR passive. Si consiglia di utilizzare cavi a doppino intrecciato schermati per il routing della logica remota, così da evitare l’iniezione di rumore ad alta frequenza sulle linee passive, che potrebbe causare falsi trigger di livello logico alto ai terminali riceventi ad alta velocità.

Linee guida per l’installazione

AVVERTENZA CRITICA

Disalimentare tutti i circuiti di controllo di ingresso e uscita collegati prima di inserire o estrarre il modulo logico dal backplane Procontic. L’inserimento a caldo di moduli passivi può causare picchi transitori di tensione, con conseguente attivazione errata dei circuiti di interblocco hardware adiacenti.

1 Verificare che lo slot del backplane sia pulito, privo di detriti e compatibile con il profilo di spaziatura a larghezza singola del modulo.
2 Allineare con cura i connettori edge-card con la presa del backplane e inserire l’unità uniformemente finché la scheda non è completamente alloggiata.
3 Fissare tutte le viti di ritenuta o i fermi meccanici per proteggere il dispositivo da forti vibrazioni dell’armadio.
4 Alimentare una alla volta le singole linee logiche di ingresso per verificare localmente ai terminali il comportamento di commutazione della logica di uscita.

FAQ

Qual è la profondità massima di cascata dei segnali per il GHR4140000VO?

È possibile collegare direttamente in serie fino a quattro moduli con porta OR quando si opera su un circuito standard a 24 VCC. Non è consigliabile superare questo limite, poiché i circuiti passivi non amplificanti causano cadute di tensione cumulative.

Questo modulo richiede un collegamento esterno a un'alimentazione di sistema?

No. Il modulo è passivo e funziona esclusivamente utilizzando l'alimentazione fornita dai segnali di ingresso. Non grava sulla linea di alimentazione centrale del sistema.

Quale configurazione logica è disponibile sul modulo?

Il modulo contiene tre circuiti con porta OR separati e indipendenti. Due sono configurati come porte a 2 ingressi e uno come porta a 3 ingressi.

Qual è il ritardo di commutazione delle porte logiche?

Le porte non presentano ritardi. Poiché il modulo utilizza circuiti hardware passivi anziché una logica digitale basata su microprocessore, la propagazione del segnale è istantanea.
