ABB

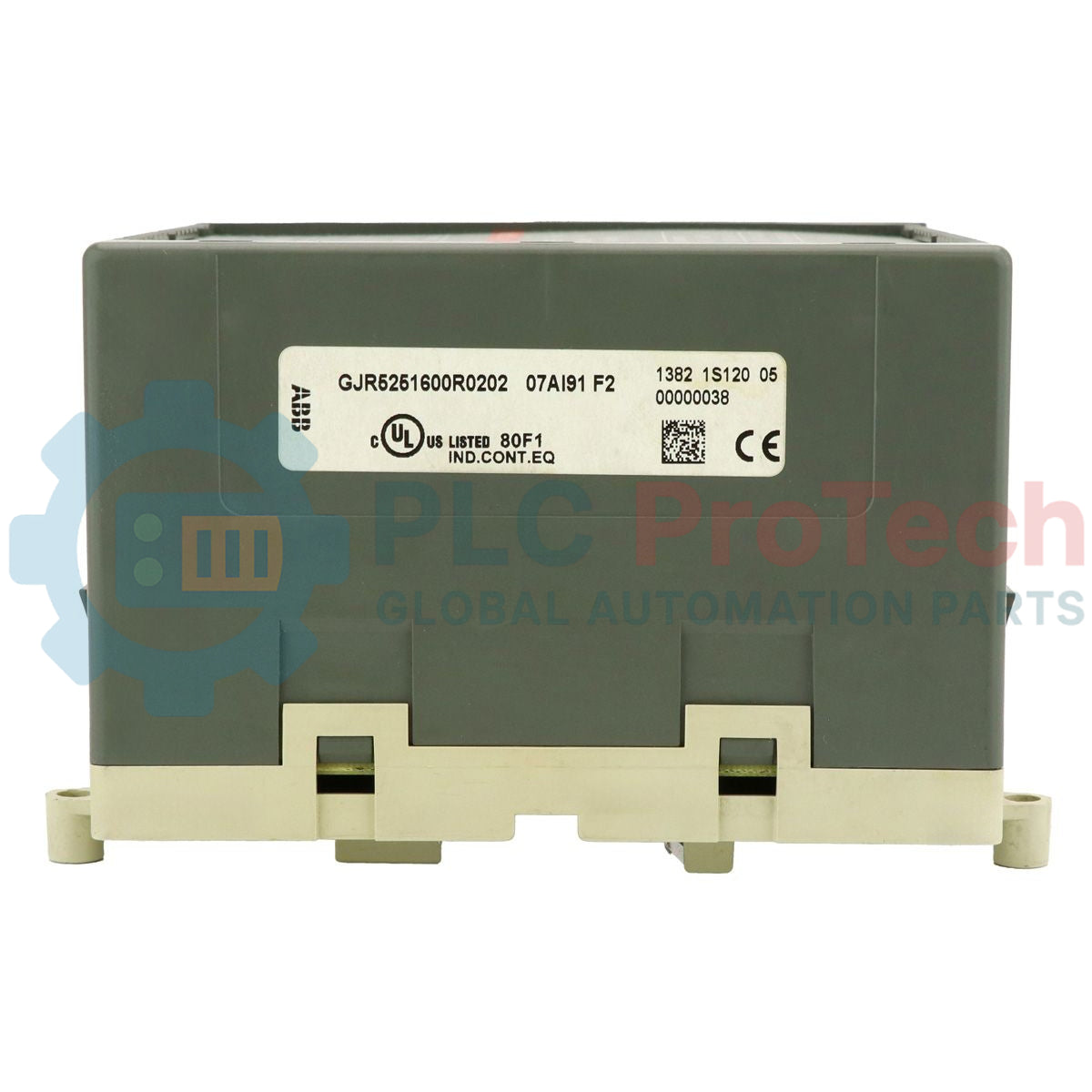

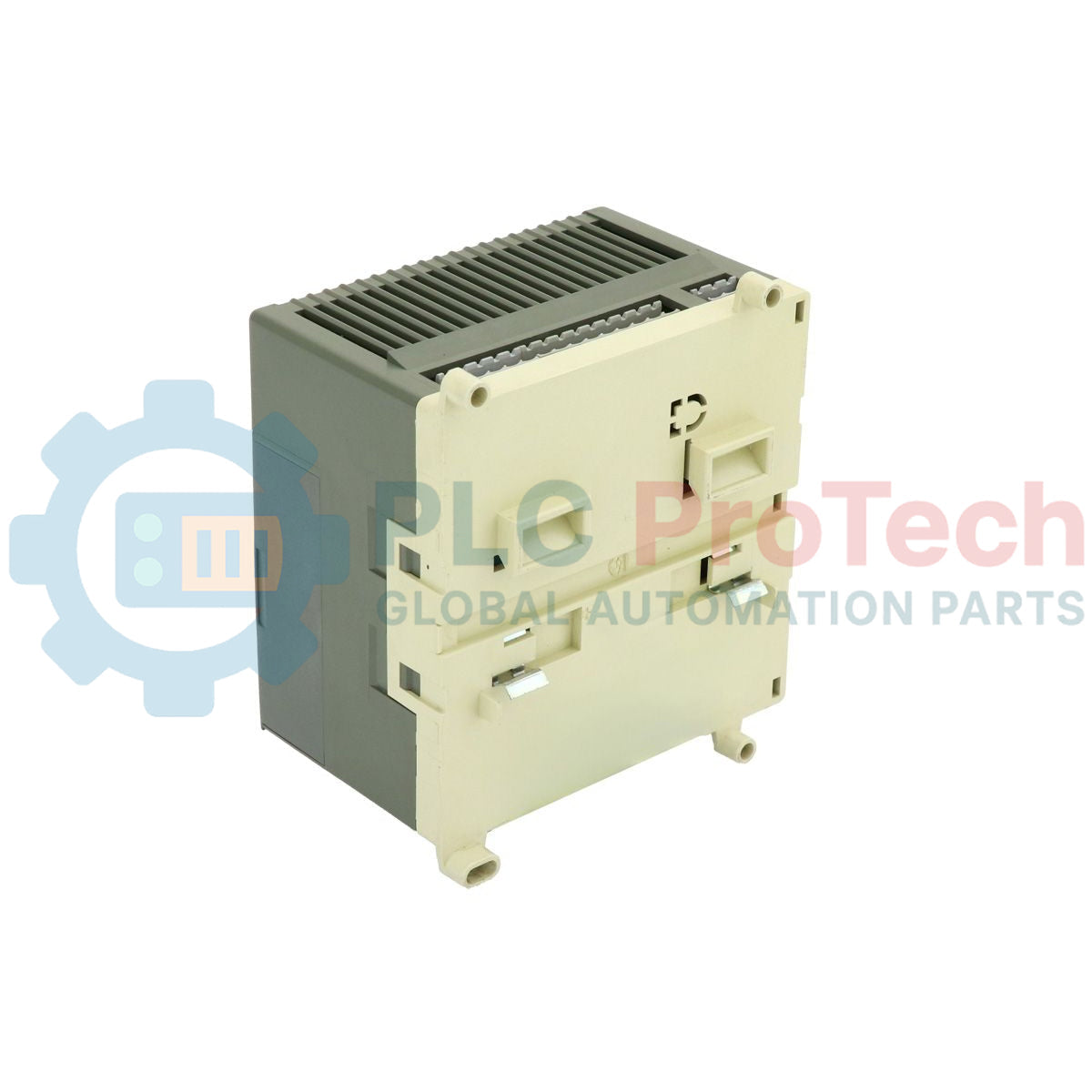

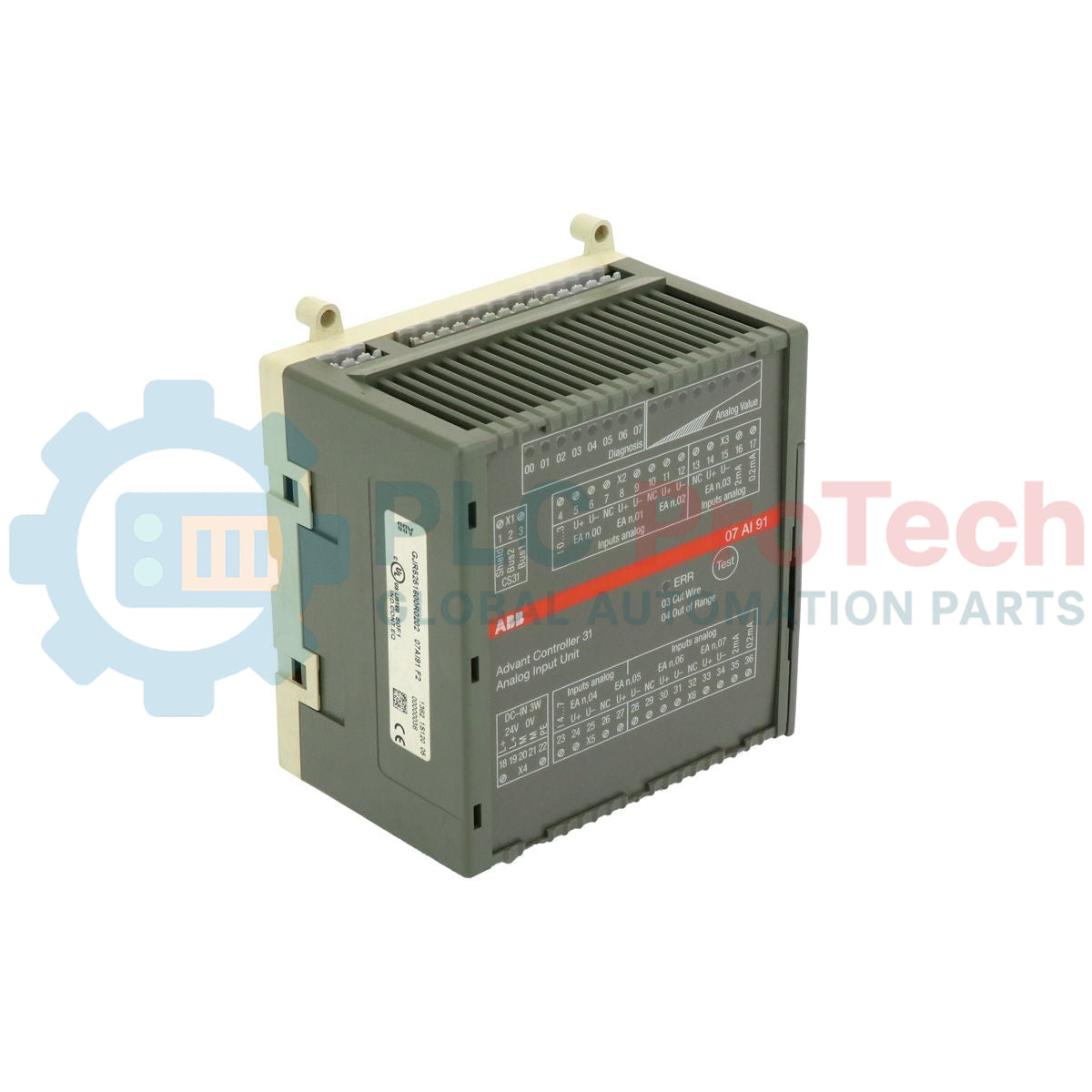

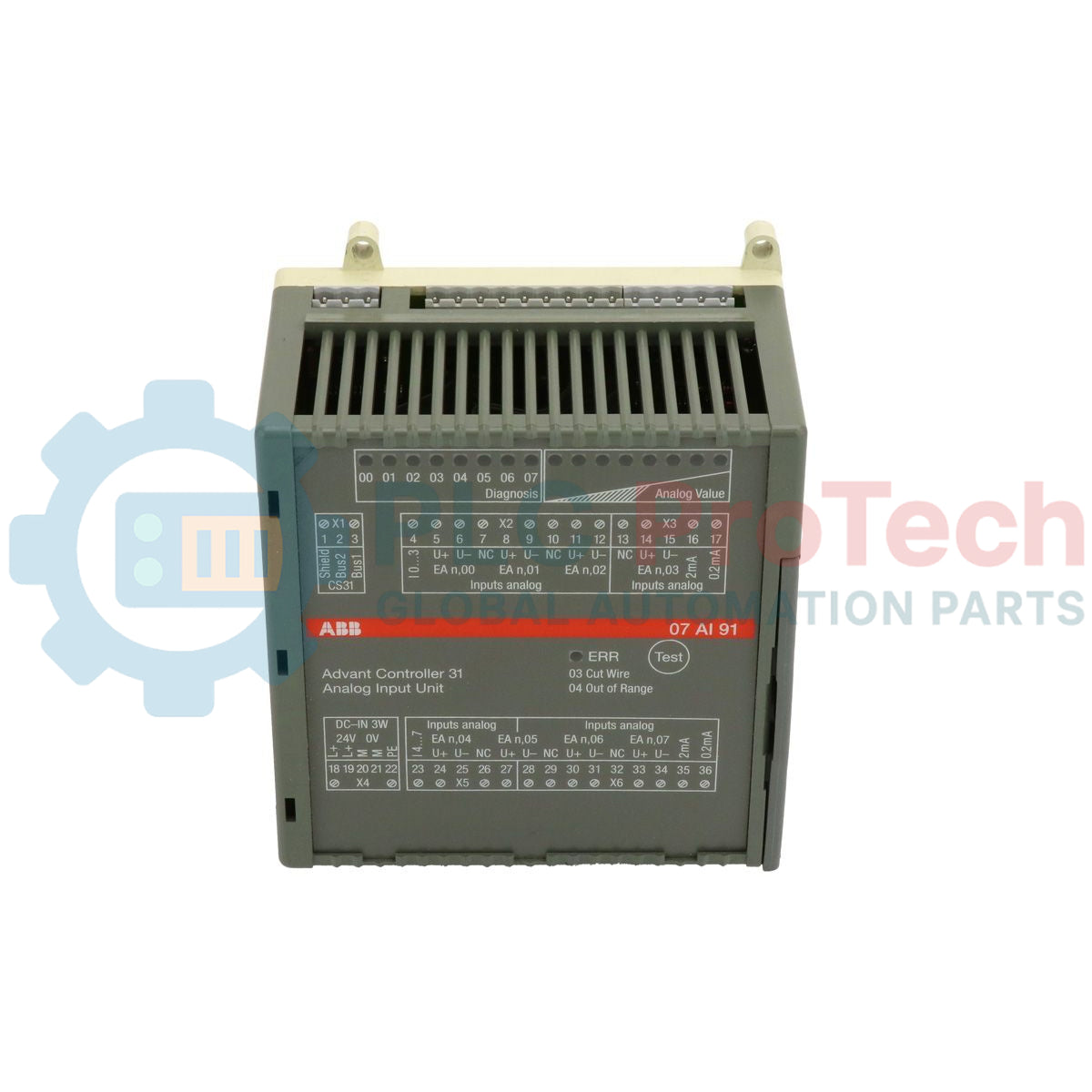

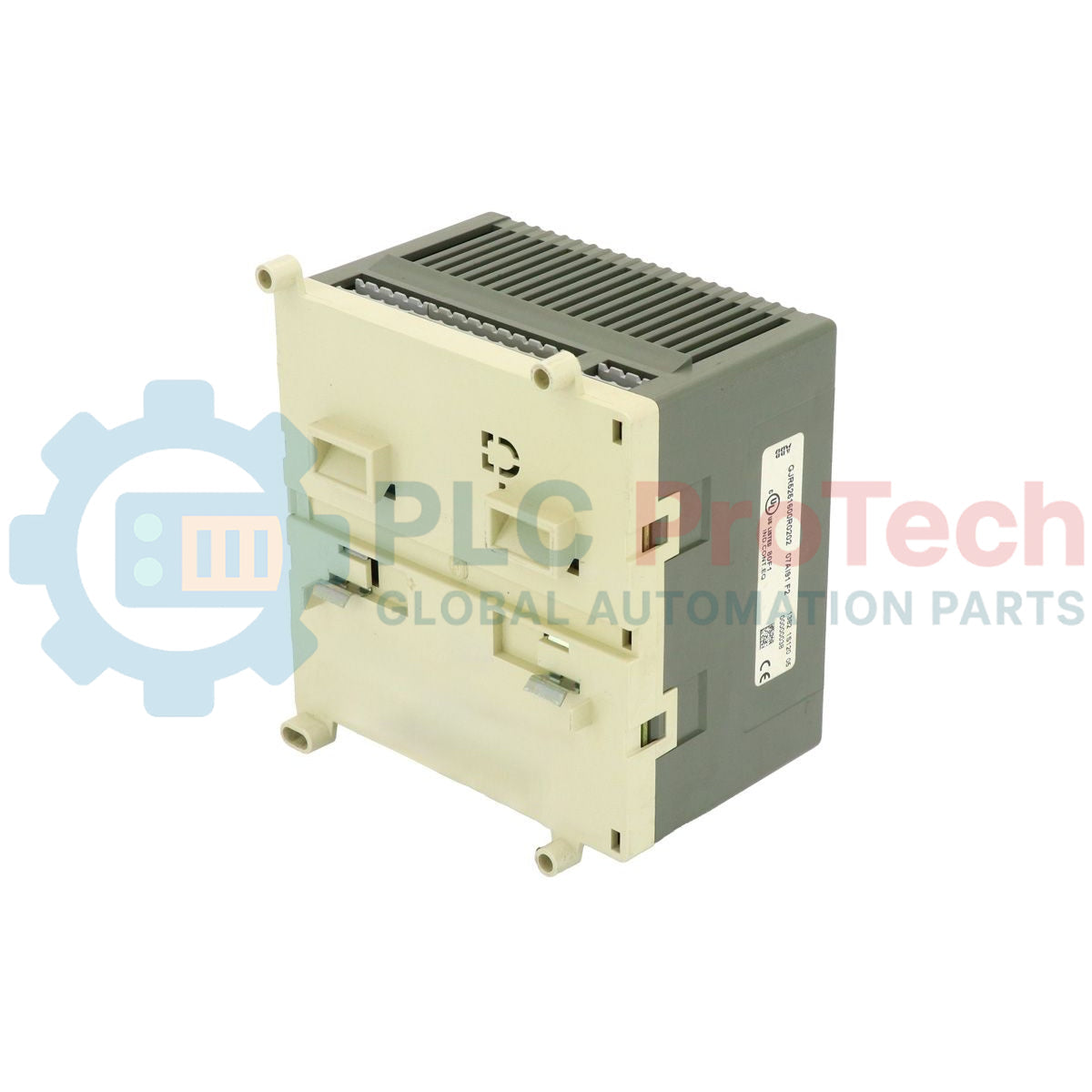

Modulo di ingresso analogico AC31 ABB GJR5251600R0202 07AI91

SKU 07AI91 GJR5251600R0202

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: 07AI91 GJR5251600R0202

  • Country of origin:Sweden

  • Product Type: Modulo di ingresso analogico

  • Barcode: 85389091

  • Payment: T/T, Western Union

  • Weight: 480g

  • Dimensions: 120 x 140 x 85 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Un modulo di ingresso analogico progettato per l'acquisizione remota dei dati sul bus di sistema CS31 nei sistemi di automazione ABB AC31. Il modulo ABB 07 AI 91, indicato anche come 07AI91, offre otto canali di ingresso analogico configurabili per applicazioni di misurazione di tensione, corrente, sensori di temperatura e termocoppie. Il numero d'ordine GJR5 2516 00 R0202 è comunemente indicato anche nei database di manutenzione e nei sistemi di approvvigionamento come GJR5251600R0202.

Il modulo supporta intervalli di misurazione configurabili, tra cui +/-10 V, +/-5 V, +/-500 mV, +/-50 mV, 4...20 mA, Pt100, Pt1000 e termocoppie di tipo J, K e S con linearizzazione. La configurazione dei canali viene eseguita a coppie tramite interruttori DIL situati sotto il coperchio dell'alloggiamento.
La comunicazione con il controller avviene tramite il bus di sistema CS31 con isolamento elettrico, utilizzando lo standard di trasmissione EIA RS-485. Il modulo integra funzioni di autocalibrazione, monitoraggio diagnostico, rilevamento del circuito aperto, rilevamento degli errori di trasmissione e indicazione locale dello stato tramite LED.
Il modulo è adatto per il monitoraggio dei processi, i sistemi di misurazione della temperatura, la strumentazione industriale, l'automazione dei servizi pubblici, i sistemi di controllo delle macchine e le applicazioni di acquisizione distribuita di segnali analogici che richiedono l'elaborazione di ingressi analogici ad alta risoluzione.

Caratteristiche

  • 8 canali di ingresso analogico configurabili
  • Comunicazione sul bus di sistema CS31
  • Standard di interfaccia EIA RS-485
  • Risoluzione a 12 bit con segno
  • Supporta ingressi di tensione, corrente, RTD e termocoppia
  • Linearizzazione di Pt100 e Pt1000
  • Linearizzazione delle termocoppie di tipo J, K e S
  • Soppressione configurabile della frequenza di rete a 50 Hz o 60 Hz
  • Rilevamento del circuito aperto
  • Rilevamento del superamento dell'intervallo
  • Funzione interna di autocalibrazione
  • Interfaccia del bus CS31 con isolamento elettrico
  • 17 indicatori LED diagnostici e di stato
  • Configurazione tramite interruttori DIL

Applicazioni

  • Sistemi di strumentazione di processo
  • Applicazioni di monitoraggio della temperatura
  • Sistemi di controllo dei forni industriali
  • Automazione di infrastrutture e servizi pubblici
  • Impianti idrici e di trattamento delle acque reflue
  • Monitoraggio delle condizioni delle macchine
  • Acquisizione distribuita di segnali analogici
  • Controllo dei processi produttivi
  • Sistemi di gestione dell'energia
  • Applicazioni per interfacce di sensori

Informazioni per l'ordinazione

Modello Numero d'ordine
Modulo di ingresso analogico 07 AI 91 GJR5 2516 00 R0202

Specifiche tecniche

Parametro Specifiche
Produttore ABB
Modello 07 AI 91
Modello alternativo 07AI91
Numero d'ordine GJR5 2516 00 R0202
Numero di parte alternativo GJR5251600R0202
Tipo di prodotto Modulo di ingresso analogico
Serie AC31
Bus di comunicazione Bus di sistema CS31
Standard dell'interfaccia EIA RS-485
Canali di ingresso analogici 8
Risoluzione 12 bit + segno
Tensione nominale di alimentazione 24 V CC
Consumo massimo di corrente 0,15 A
Dissipazione di potenza massima 3 W
Protezione contro l'inversione di polarità Sì
Temperatura di esercizio Da 0 a 55 degC
Sovratensione d'ingresso Max. +/-30 V
Resistenza d'ingresso (tensione) >1 MOhm
Soppressione della frequenza di rete 50 Hz, 60 Hz o nessuna
Tempo di aggiornamento (soppressione 50/60 Hz) Tipico 100 ms
Tempo di aggiornamento (senza soppressione) Tipico 30 ms
Tempo di aggiornamento (termocoppie) Tipico 150 ms
Isolamento elettrico Interfaccia bus CS31 isolata dall'elettronica del modulo
Larghezza 120 mm
Altezza 140 mm
Profondità 85 mm
Peso 450 g
Paese di origine Non specificato nella documentazione fornita

Tipi di ingresso supportati

Tipo di segnale Intervallo di misura
Ingresso di tensione +/-10 V
Ingresso di tensione +/-5 V
Ingresso di tensione +/-500 mV
Ingresso di tensione +/-50 mV
Ingresso di corrente 4...20 mA (resistenza esterna da 250 Ohm)
Ingresso di corrente 0...20 mA tramite intervallo +/-5 V e resistenza esterna da 250 Ohm
Ingresso RTD Pt100 con linearizzazione
Ingresso RTD Pt1000 con linearizzazione
Termocoppia Tipo J
Termocoppia Tipo K
Termocoppia Tipo S

Specifiche della misurazione della temperatura

Parametro Specifiche
Intervallo Pt100 Da -50 a +400 Celsius
Intervallo Pt1000 Da -50 a +400 Celsius
Intervallo termocoppia J Da 0 a +1200 Celsius
Intervallo termocoppia K Da 0 a +1372 Celsius
Intervallo termocoppia S Da 0 a +1600 Celsius
Risoluzione della termocoppia 1 LSB = 0,4 Celsius
Errore di valutazione +/-0,5% del fondo scala

Collegamenti/Interfacce

Pin del connettore Funzione
Bus di sistema CS31 Interfaccia di comunicazione
L+ Alimentazione a 24 V CC
M Riferimento dell'alimentazione a 0 V
AGND Riferimento di massa analogico
EA00-EA07 Canali di ingresso analogici
SCHERMATURA Collegamento della schermatura del cavo

Linee guida per l'installazione

  • Installare verticalmente con i morsetti rivolti verso l'alto e verso il basso.
  • Montare su guida DIN EN 50022-35 o fissare utilizzando quattro viti M4.
  • Utilizzare cavi schermati per il cablaggio dei segnali analogici.
  • Collegare le schermature dei cavi a terra nel punto di ingresso dell'armadio.
  • Assicurarsi che tutti i sensori di temperatura e tensione siano galvanicamente isolati dall'ambiente di montaggio.
  • Ponticellare i canali di ingresso inutilizzati in base ai requisiti del tipo di sensore.
  • Configurare gli intervalli di misura utilizzando i selettori DIL integrati prima della messa in servizio.
  • Mantenere libero il flusso d'aria attorno al modulo per il raffreddamento a convezione naturale.
  • Integrare la messa a terra dell'alimentazione di processo nel concetto generale di messa a terra del sistema di controllo.



FAQ

Come vengono configurati gli intervalli di misura degli ingressi analogici e i tipi di sensore sul modulo ABB 07 AI 91?

La configurazione dei canali sul modulo 07 AI 91 viene eseguita a coppie tramite interruttori DIL fisici situati sotto il coperchio dell'alloggiamento di sicurezza. Le coppie possono essere configurate hardware per accettare tipi di segnale specifici, tra cui +/-10 V, +/-5 V, +/-500 mV, +/-50 mV, 4...20 mA, Pt100, Pt1000 e termocoppie di tipo J, K e S.

Il modulo 07AI91 dispone di resistori shunt interni per le misure dirette dei circuiti di corrente?

No, il modulo non include shunt di misura interni integrati per i circuiti di corrente. Per i segnali di ingresso standard 4...20 mA, è necessario collegare un resistore di precisione esterno da 250 Ohm tra i morsetti di ingresso. Anche per i segnali 0...20 mA è richiesto un resistore esterno da 250 Ohm e il canale corrispondente deve essere configurato sull'intervallo +/-5 V.

Esiste un isolamento elettrico tra i singoli canali di ingresso analogici del modulo?

No, gli otto canali di ingresso analogici (EA00 a EA07) non sono isolati tra loro e condividono un nodo comune di massa analogica interna denominato AGND. Tuttavia, l'interfaccia del bus di sistema CS31, fondamentale, è completamente isolata elettricamente dall'elettronica interna del modulo per proteggerla dai picchi di alta tensione sulla rete di campo.

In che modo la modifica della soppressione della frequenza di rete influisce sul tempo di aggiornamento del modulo?

Il tempo di aggiornamento tipico varia in base alle impostazioni del filtraggio del segnale analogico. Quando è attiva la soppressione della frequenza di rete a 50 Hz o 60 Hz, il tempo di aggiornamento è in genere di 100 ms. Se non è configurata alcuna soppressione della frequenza di rete, il tempo di aggiornamento scende a 30 ms, più rapido. Per le misure specializzate con termocoppie che prevedono la linearizzazione, il tempo di aggiornamento tipico è di 150 ms.

Quali funzionalità diagnostiche locali sono disponibili sull'interfaccia hardware ABB 07 AI 91?

Il modulo è dotato di un array integrato di 17 indicatori LED di diagnostica e stato. Il sistema interno di monitoraggio hardware è in grado di rilevare attivamente guasti di circuito aperto (filo interrotto) su RTD, termocoppie e circuiti da 4...20 mA, identificare condizioni di superamento dell'intervallo, monitorare gli errori di trasmissione sul bus RS-485 CS31 e verificare lo stato corretto dell'alimentazione a 24 V CC.

Quali sono gli intervalli di misurazione specifici e i dettagli sulla risoluzione per le applicazioni con sensori di temperatura?

Il modulo supporta l'elaborazione linearizzata della temperatura negli intervalli specificati: i sensori Pt100 e Pt1000 misurano da -50 a +400 gradi Celsius; le termocoppie di tipo J da 0 a +1200 gradi Celsius; le termocoppie di tipo K da 0 a +1372 gradi Celsius; e le termocoppie di tipo S da 0 a +1600 gradi Celsius. La risoluzione hardware per il rilevamento delle termocoppie è 1 LSB = 0,4 gradi Celsius, con un errore di valutazione totale limitato a +/-0,5 percento del fondo scala.

Quali linee guida per l'installazione devono essere seguite riguardo ai canali analogici inutilizzati e all'ambiente dei sensori?

Per mantenere la precisione e impedire che il rumore dovuto a tensioni flottanti influisca sulle letture attive, tutti i canali di ingresso inutilizzati devono essere ponticellati o cortocircuitati in base alle impostazioni dello specifico blocco di configurazione. Inoltre, poiché i canali condividono un AGND comune, tutti i sensori esterni di temperatura e tensione devono essere rigorosamente isolati elettricamente dai rispettivi ambienti di montaggio meccanico, per eliminare le correnti nei circuiti di terra.
