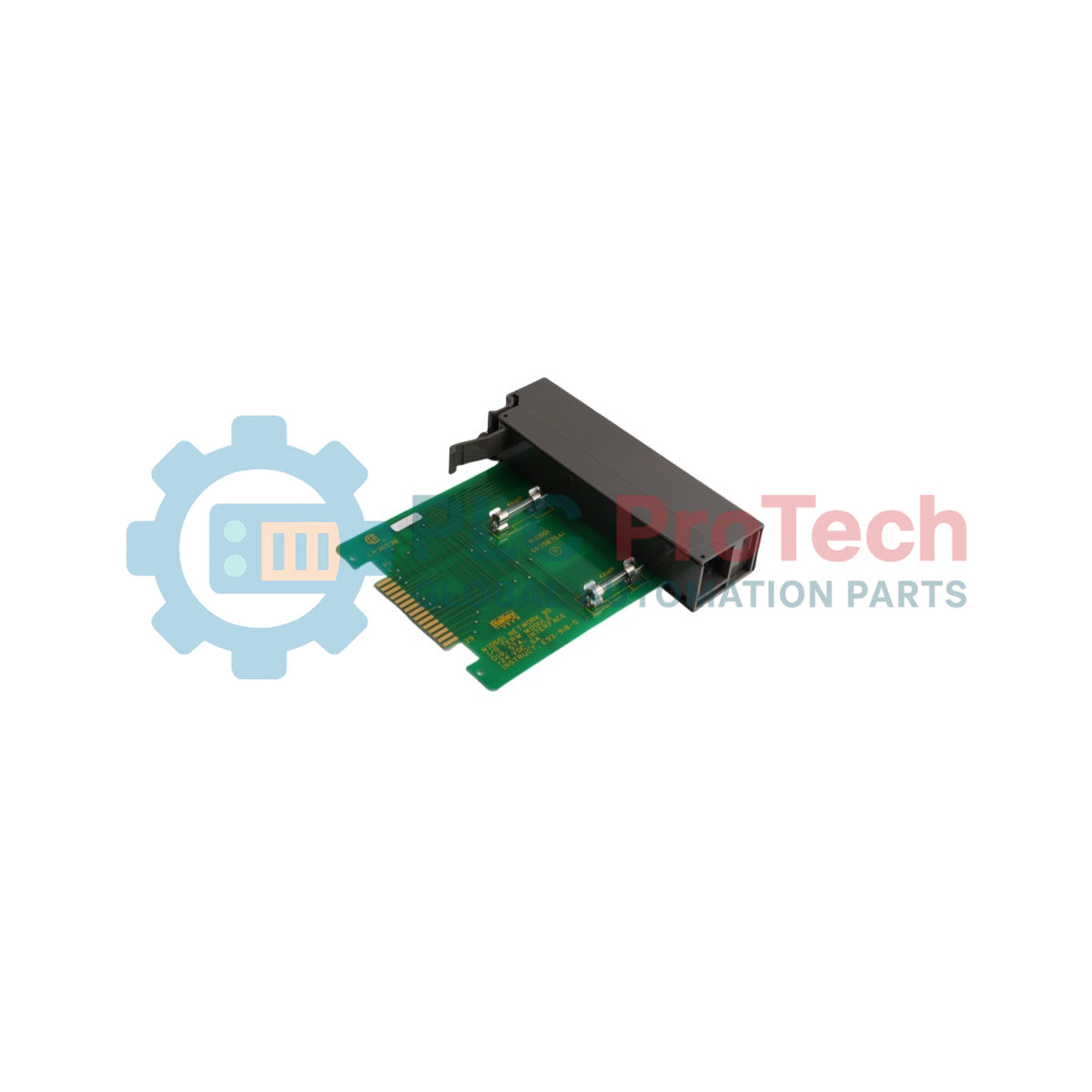

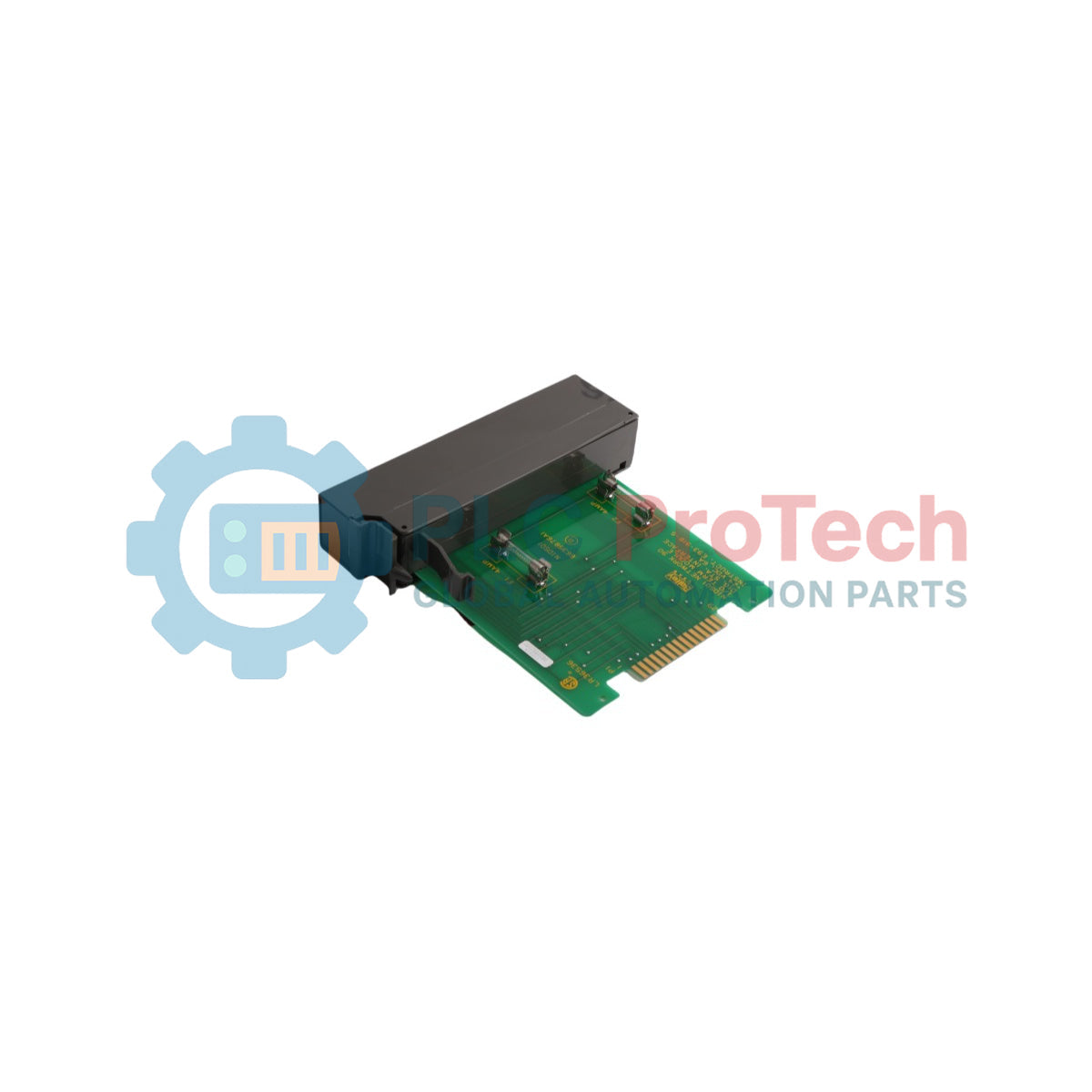

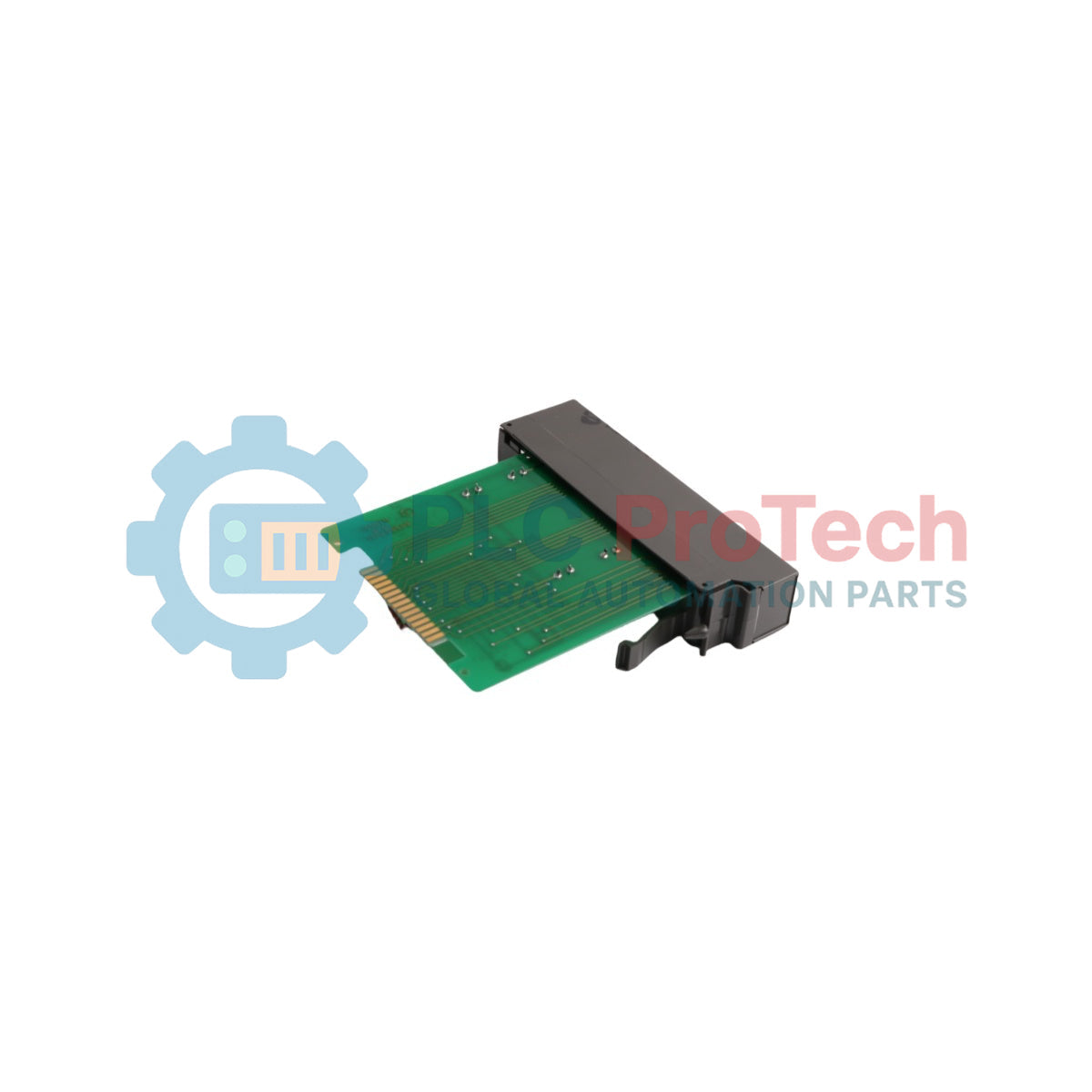

ABB IDS-DTU51 Unità terminale remota del sistema di distribuzione intelligente

Riepilogo

Il IDS-DTU51 funge da unità terminale remota (RTU) ad alte prestazioni per l'automazione degli alimentatori nella rete ABB Intelligent Distribution System. Progettato specificamente per reti di distribuzione secondarie con cavi a media tensione, sottostazioni comunali e reti di elaborazione di servizi pubblici critiche, questo processore modulare integra una precisa acquisizione analogica multicanale con funzionalità di telecontrollo in tempo reale. Utilizzando un efficiente algoritmo di campionamento CA insieme a un'architettura a doppia CPU basata su un processore di segnali digitali (DSP) ad alta velocità a 32 bit, l'unità calcola i parametri elettrici con assoluta precisione matematica. L'implementazione del IDS-DTU51 nelle unità ad anello automatizzate (RMU) fornisce ai team di ingegneria sul campo la localizzazione istantanea dei guasti, sequenze di isolamento automatizzate e percorsi rapidi per il ripristino del carico. Questo livello di visibilità operativa riduce gli intervalli di indisponibilità delle sottostazioni, garantisce rigorosi indici di affidabilità del sistema ed elimina le perdite persistenti di ricavi del sistema.

• Architettura elettrica e protocolli di telemetria
• La configurazione di controllo dell'IDS-DTU51 integra un'elevata tolleranza ai guasti hardware, una solida compatibilità elettromagnetica (EMC) e opzioni di implementazione multiprotocollo altamente flessibili.
• Topologia avanzata di acquisizione dei segnali: La piattaforma dispone di 26 ingressi di stato di telemetria (DI) con isolamento optoelettronico integrato, in cui le linee da 23 a 26 sono mappabili via software per il conteggio di impulsi ad alta frequenza fino a 65535 conteggi.
• Motore di calcolo ad alta precisione: Canali analogici operativi dedicati gestiscono 2 gruppi di ingressi di tensione CA trifase (100 VCA o 220 VCA nominali) e 5 serie separate di linee di corrente CA trifase (5 A o 1 A nominali) per monitorare contemporaneamente fino a 5 circuiti di interruttori utilizzando calcoli a due wattmetri.
• Matrice delle interfacce di rete: Include porte di comunicazione native per reti RS232, RS485 e CANbus. Traduce contemporaneamente protocolli di automazione complessi, mantenendo la piena compatibilità sul campo con i parametri Modbus, IEC 60870-5-101, IEC 60870-5-104 e CAN Hilon B.

Specifiche meccaniche e funzionali

Domande frequenti sulla risoluzione dei problemi operativi

In che modo gli indicatori diagnostici frontali corrispondono a guasti interni specifici?Il pannello frontale dispone di tre LED operativi: POWER (rosso, verifica dell'alimentazione), RUN (giallo, impulso ciclico del processore) e IRF (rosso, allarme di anomalia del terminale interno). Se l'indicatore IRF diventa rosso fisso, segnala un errore del test automatico interno, ad esempio un timeout del convertitore AD, un danneggiamento della configurazione o una mancata corrispondenza della memoria flash, che richiede un riavvio automatico del sistema.

È possibile modificare i collegamenti esterni di misura dei PT per diverse installazioni sul campo?Sì. Il firmware supporta un'associazione flessibile sul campo per diverse configurazioni dei trasformatori di tensione. I team di progettazione possono configurare i parametri interni per un percorso a triangolo aperto 2-PT (collegamento V) che supporta la protezione 2-CT o 3-CT, oppure per una rete completa a stella 3-PT (collegamento Y) che supporta il cablaggio di misura 2-CT o 3-CT.

Cosa impedisce ai relè di uscita di eseguire comandi di commutazione accidentali o errati?L'IDS-DTU51 è dotato di due blocchi di sicurezza. A livello meccanico, tutte le 13 porte relè a contatto pulito di tipo A utilizzano un isolamento secondario optoelettronico per bloccare i picchi elettrici indotti. A livello elettronico, la logica integrata applica interblocchi software standard di tipo seleziona-prima-di-eseguire, annullando immediatamente i comandi se i controlli di parità della trasmissione dei dati rilevano anomalie.

Manuale per la messa in servizio in campo e l'installazione elettrica

• Linee guida per la messa a terra del telaio: Fissare saldamente il dispositivo nell'apertura del quadro utilizzando le staffe metalliche integrate. Collegare una treccia di messa a terra in rame di sezione elevata (sezione minima di 4.0 mm²) dal morsetto PE di terra di protezione posteriore direttamente alla barra di rame di terra principale dell'armadio. Rimuovere la vernice o le finiture non conduttive nei punti di contatto per garantire un percorso a bassa impedenza che devia il rumore elettromagnetico ad alta frequenza.
• Regole per la terminazione della schermatura: Instradare tutte le linee di comunicazione (reti RS485 e CANbus) attraverso appositi cavi STP a doppino intrecciato schermato. Collegare lo schermo intrecciato complessivo del cavo a un unico nodo di terminazione all'interno del quadro di distribuzione. Non collegare a terra lo schermo a entrambe le estremità del cavo, poiché ciò crea percorsi di loop di terra che possono distorcere i dati di telemetria analogica di precisione.
• Sicurezza del circuito secondario del trasformatore di corrente (TA): Assicurarsi che tutte le linee degli strumenti provenienti dai trasformatori di corrente principali siano instradate attraverso appositi blocchi di cortocircuitazione. Non aprire mai il circuito di un collegamento secondario di un TA mentre il bus primario di distribuzione conduce corrente di carico. Le elevate tensioni indotte a circuito aperto possono causare guasti catastrofici dell'isolamento e rappresentano un grave pericolo per il personale di manutenzione.
• Mitigazione termica e distanze per il flusso d'aria: L'unità si basa sulla convezione naturale attraverso i pannelli fessurati dell'involucro per il raffreddamento termico. Durante l'installazione in compartimenti a bassa tensione di unità ad anello (RMU) sigillate, mantenere uno spazio libero minimo di 50 mm sopra, sotto e dietro il telaio dell'unità. Se la sacca d'aria ambiente all'interno dell'armadio supera costantemente i 50 °C, installare un kit ventola attiva per prevenire l'invecchiamento accelerato dei componenti.
