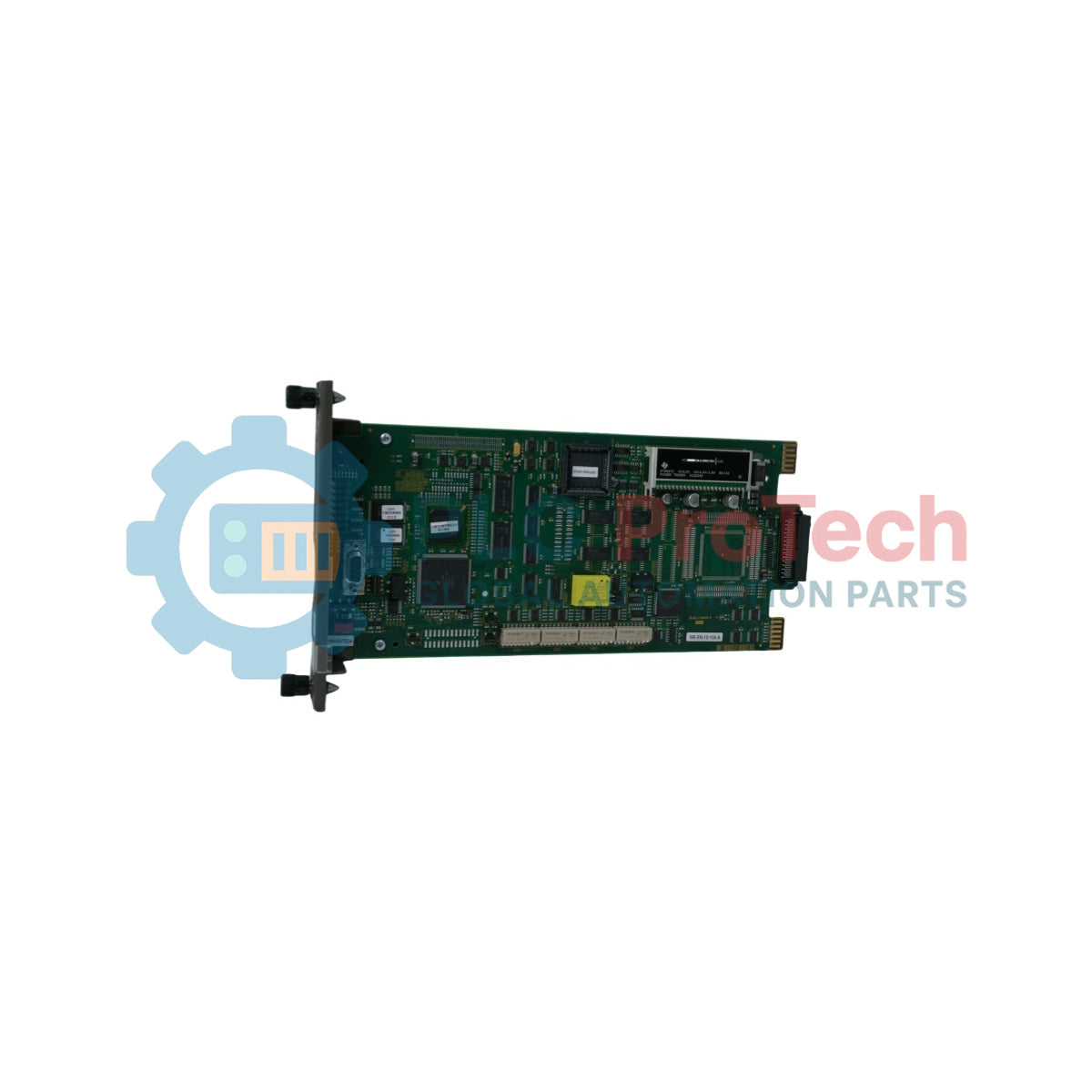

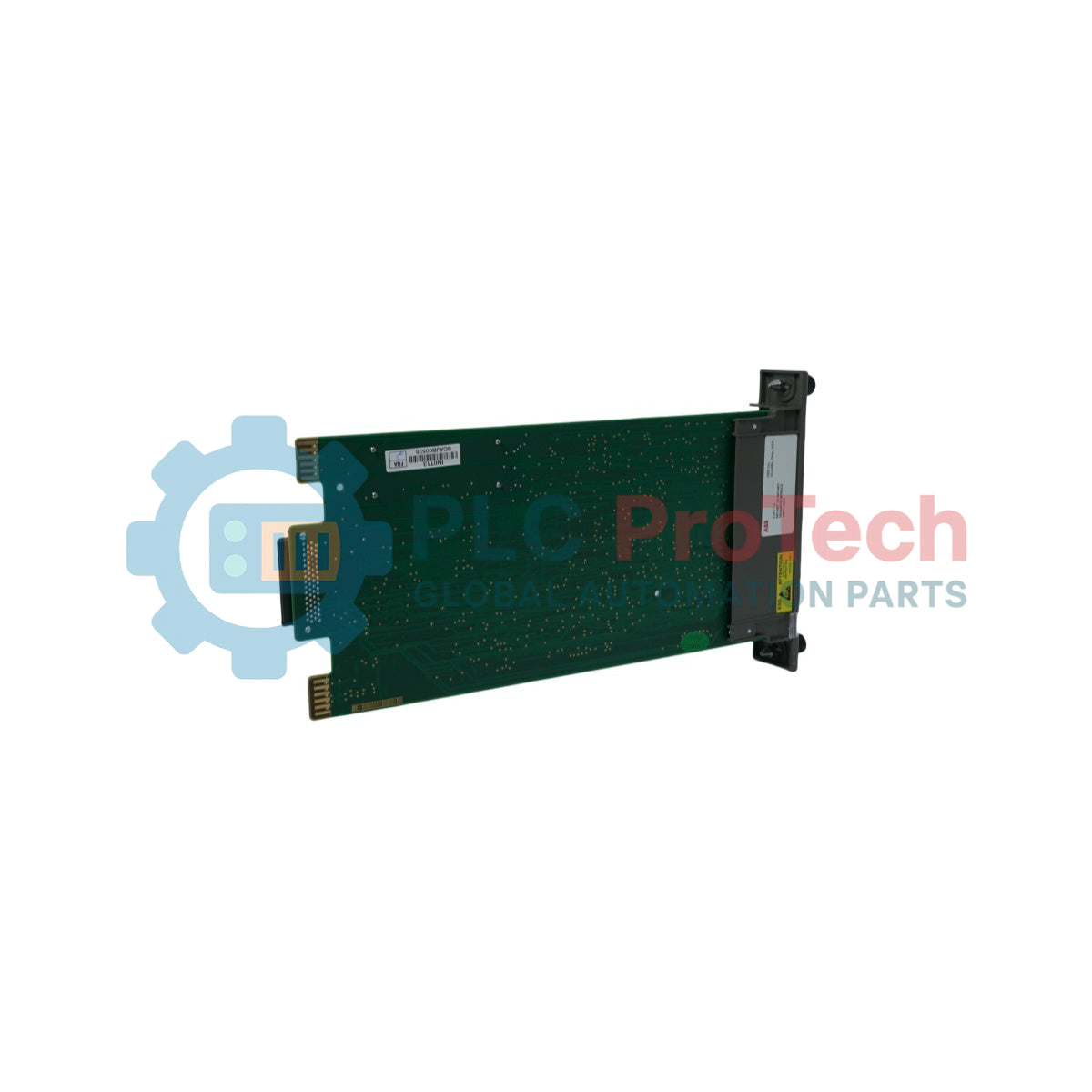

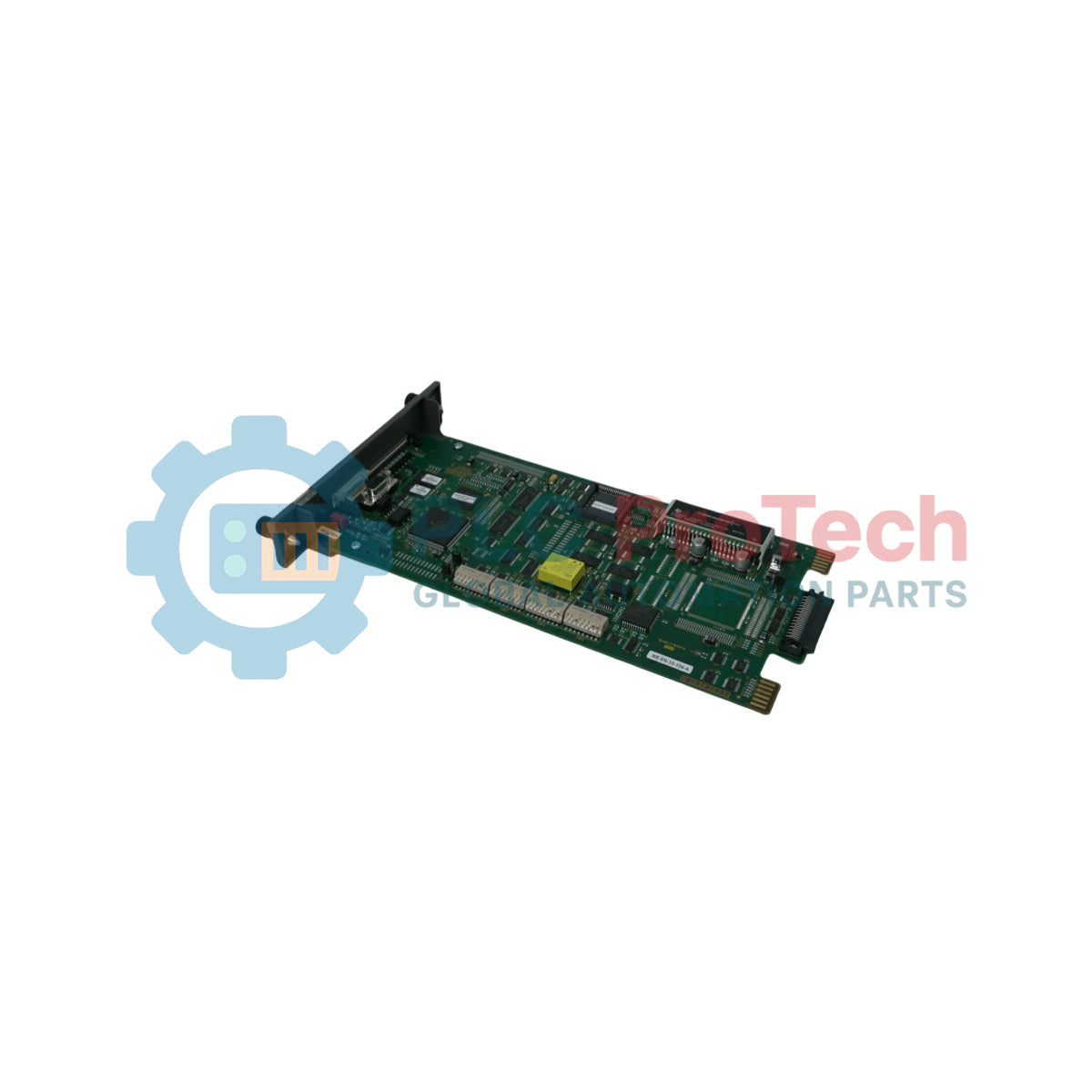

ABB INIIT13 Harmony Rack Modulo di trasferimento locale da Infi a Infi-Net

Panoramica

Il INIIT13 (INIIT13) funge da modulo di trasferimento locale Infi a Infi-Net ad alte prestazioni all'interno della famiglia hardware ABB Harmony Rack. Progettato per ambienti di controllo dei processi mission-critical, come raffinerie petrolchimiche, impianti di generazione elettrica e operazioni minerarie su larga scala, questo modulo stabilisce un bridging fluido dei dati tra reti di comunicazione localizzate. Mantenendo velocità di trasferimento dei dati deterministiche e una solida integrità del segnale, l' INIIT13 elimina i colli di bottiglia nella comunicazione tra i sottosistemi Infi 90 legacy e le architetture Infi-Net aggiornate. L'integrazione di questo componente nella topologia del sistema di controllo distribuito (DCS) garantisce il monitoraggio continuo in tempo reale, riducendo drasticamente i tempi di fermo non programmati dell'impianto e assicurando la stabilità dei circuiti di processo.

Architettura e protocollo di comunicazione

Il modulo di trasferimento locale INIIT13 utilizza un'architettura hardware avanzata progettata per gestire pacchetti di dati ad alta densità senza introdurre latenza nel circuito di controllo. Funziona come interfaccia di rete trasparente, gestendo nativamente il passaggio dei dati tramite token ring e i protocolli di controllo degli errori.

• Capacità di ridondanza: Supporta topologie di rete a doppio canale per fornire percorsi di failover automatico. In caso di interruzione della linea primaria, il modulo trasferisce il traffico al canale secondario in pochi millisecondi, evitando che gli operatori della sala di controllo perdano la visibilità.

• Isolamento elettrico: Dispone di optoaccoppiatori integrati che isolano l'elettronica del backplane locale dalle sovratensioni della rete esterna, prevenendo guasti hardware a cascata.

• LED diagnostici: Gli indicatori sul pannello frontale forniscono aggiornamenti in tempo reale sull'attività di trasmissione/ricezione della rete, sullo stato del modulo e sulle condizioni di errore, consentendo ai tecnici sul campo di eseguire una rapida ricerca dei guasti.

Parametri tecnici

Domande frequenti

Il modulo INIIT13 è sostituibile a caldo all'interno dell'Harmony Rack?

No. Per prevenire contese sul bus e possibili danni all'elettronica del backplane, l'alimentazione della sezione dello slot specifico del rack deve essere isolata prima di rimuovere o inserire il modulo di trasferimento.

Qual è il percorso di aggiornamento o sostituzione diretta se l'INIIT13 viene dismesso?

L'INIIT13 è direttamente retrocompatibile con i sistemi Infi 90 classici. Per le modernizzazioni, si interfaccia con il sistema Symphony Plus più ampio tramite unità di terminazione standard. Consultare lo schema della topologia del sistema per verificare se sono necessari aggiornamenti del firmware sui moduli controller adiacenti.

In che modo i LED del pannello frontale aiutano a identificare un guasto di comunicazione?

Il modulo dispone di LED dedicati allo stato della rete. Un LED di errore rosso fisso indica un guasto nelle routine di autotest hardware, mentre i LED verdi/gialli lampeggianti indicano un trasferimento dati attivo. Se i LED sono completamente spenti nonostante il sistema sia alimentato, controllare i collegamenti dell'alimentatore del backplane o il fusibile interno.

Direttive di ingegneria e installazione sul campo

• Protezione dalle scariche elettrostatiche (ESD): Indossare sempre un braccialetto ESD con messa a terra, collegato al metallo nudo del telaio dell'armadio, prima di maneggiare il modulo. I sensibili componenti CMOS integrati sono vulnerabili a tensioni statiche superiori a 100 V.

• Inserimento nel rack e limiti di coppia: Allineare con cura il modulo alle guide in plastica del rack Harmony. Far scorrere saldamente il modulo finché i connettori del backplane non sono completamente inseriti. Serrare le viti di fissaggio prigioniere superiore e inferiore a una coppia di 0.4 Nm (3.5 in-lbs) per prevenire l'allentamento causato dalle vibrazioni.

• Schermatura dei cavi di rete: Assicurarsi che tutti i cavi coassiali o twinassiali Infi-Net siano correttamente messi a terra presso i pannelli di terminazione designati. Gli schermi dei cavi twinassiali devono essere collegati al bus di terra del sistema a una sola estremità, per eliminare le correnti degli anelli di terra che compromettono la trasmissione dei dati.

• Gestione termica: Mantenere uno spazio libero per il raffreddamento di almeno 1U (1.75 inch) sopra e sotto lo chassis del rack se si opera vicino al limite superiore della temperatura ambiente di 60 deg C. La ventilazione ad aria forzata all'interno dell'armadio è altamente consigliata per prolungare il tempo medio tra i guasti (MTBF).
