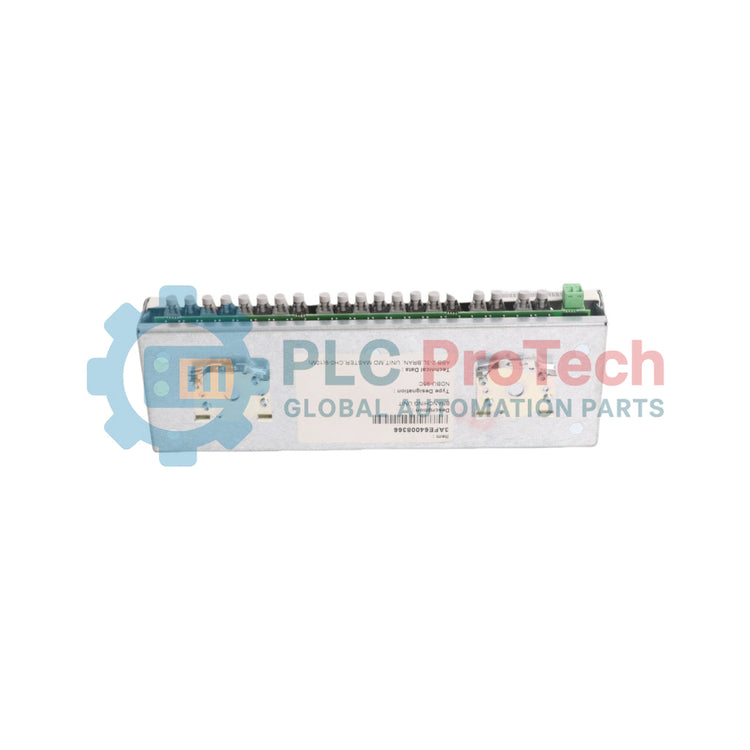

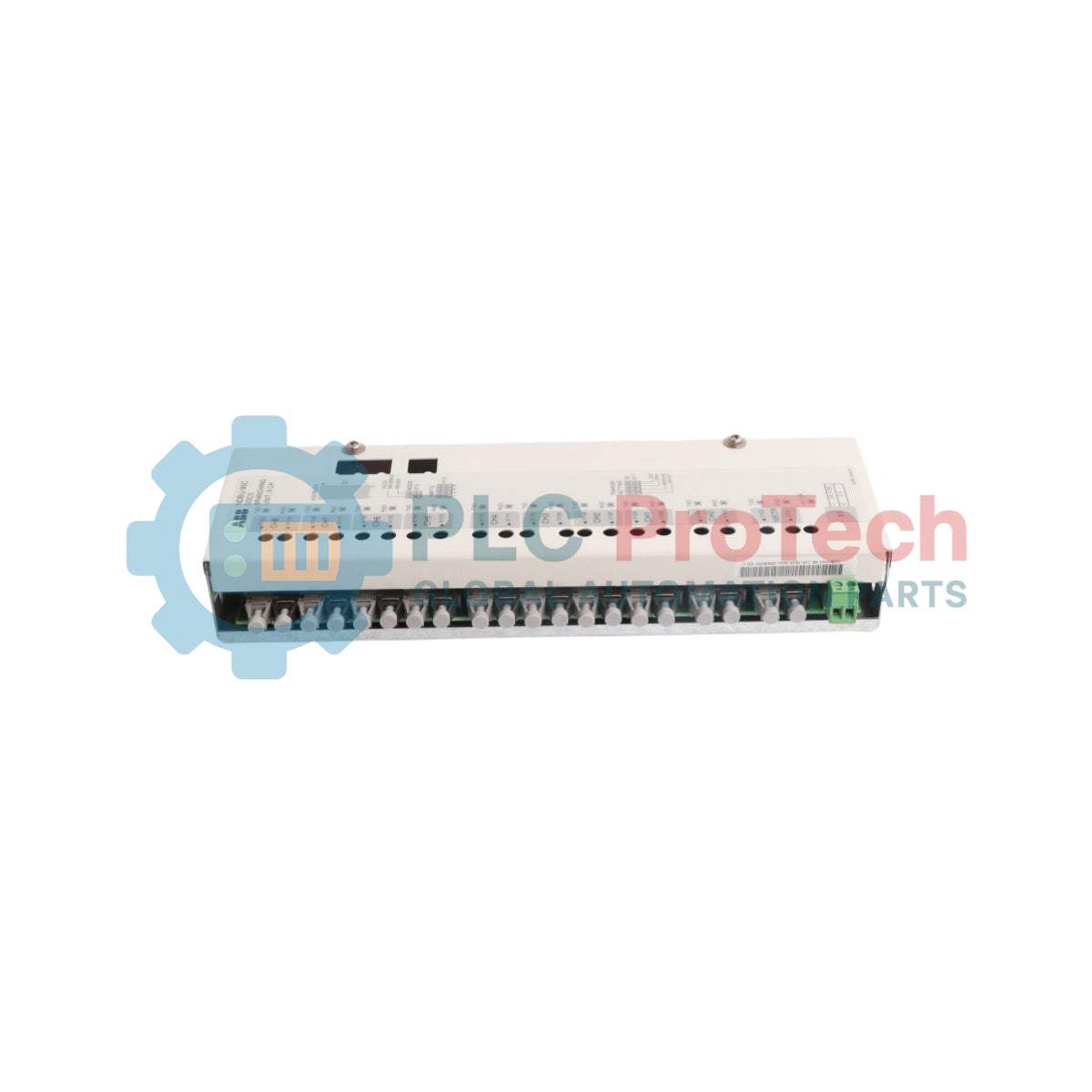

ABB NDBU-95C 64008366 Unità di diramazione DDCS

L’ABB NDBU-95C (ID prodotto: 64008366) è un’unità di diramazione per connessioni a stella progettata per reti di comunicazione per azionamenti industriali che utilizzano il protocollo DDCS (Distributed Drives Communication System). Funziona come componente di diramazione a 9 canali per consentire comunicazioni affidabili tramite collegamenti ottici e l’espansione della rete nelle architetture di controllo multi-azionamento, come i sistemi di azionamento delle serie ACS800 e ACS880.

Caratteristiche

• Architettura a 9 canali: dotata di 9 canali ottici (da CH0 a CH8) più una connessione per il canale master (MSTR), per gestire la distribuzione dei dati multipunto.
• Componenti ottici ad alta velocità: dispone di trasmettitori e ricevitori ottici da 10 MBd su tutti i canali master e di diramazione.
• Supporto flessibile dei mezzi trasmissivi: compatibile con sistemi di cablaggio in fibra ottica plastica (POF) e in silice con rivestimento duro (HCS), in base ai requisiti di distanza di trasmissione.
• Corrente di trasmissione configurabile: supporta impostazioni regolabili della potenza del trasmettitore (breve, media, lunga) tramite la configurazione della scheda, per adattarsi alla lunghezza del collegamento in fibra ottica.
• Selezione dell’indirizzo hardware: integra un DIP switch a 8 posizioni (S1) che consente di definire l’indirizzo del nodo a livello hardware all’interno di una gerarchia a stella strutturata.

Applicazioni

• Sistemi multi-azionamento ACS800: utilizzata come componente fondamentale di distribuzione della rete e come ricambio per le varianti di configurazione ACS800-107.
• Piattaforme multi-azionamento ACS880: integrata in topologie di controllo complesse che coinvolgono architetture di azionamento ACS880-207.
• Convertitori di potenza a tiristori DCS: coordina la distribuzione dei segnali ottici quando interfacciata con i segmenti dei convertitori di potenza per azionamenti in corrente continua.
• Reti di comunicazione DriveWindow: funge da nodo hardware centrale che collega i computer host per la messa in servizio, sui quali è in esecuzione il software DriveWindow, ai controller degli azionamenti a valle.

Specifiche tecniche

Linee guida per l’installazione

• Configurazione della gerarchia degli indirizzi: prima del funzionamento della rete, impostare l’indirizzo del nodo dell’unità tramite il DIP switch S1 integrato. L’unità di diramazione fisicamente più vicina al PC di controllo deve essere configurata con il numero di indirizzo più alto entro l’intervallo consentito, da 124 a 76.
• Regole per l’impostazione dei collegamenti ottici: mantenere velocità uniformi dei componenti nell’intera rete di collegamenti fisici. È severamente vietato combinare moduli ottici da 5 MBd e 10 MBd sullo stesso circuito di trasmissione, per evitare perdite di dati o degrado del segnale.
• Gestione dei canali inutilizzati: per massimizzare l’efficienza delle risorse interne ed evitare interferenze nella disposizione, selezionare l’opzione di ponticello software/hardware DISABLED per tutti i canali ottici inutilizzati.
• Limiti della lunghezza della fibra ottica:
  • Fibra ottica plastica (POF): massimo 30 m per gli azionamenti ACS; massimo 20 m per le strutture di azionamento DCS.
  • Silice con rivestimento duro (HCS): massimo 200 m per le configurazioni ACS; massimo 50 m per le installazioni DCS.
