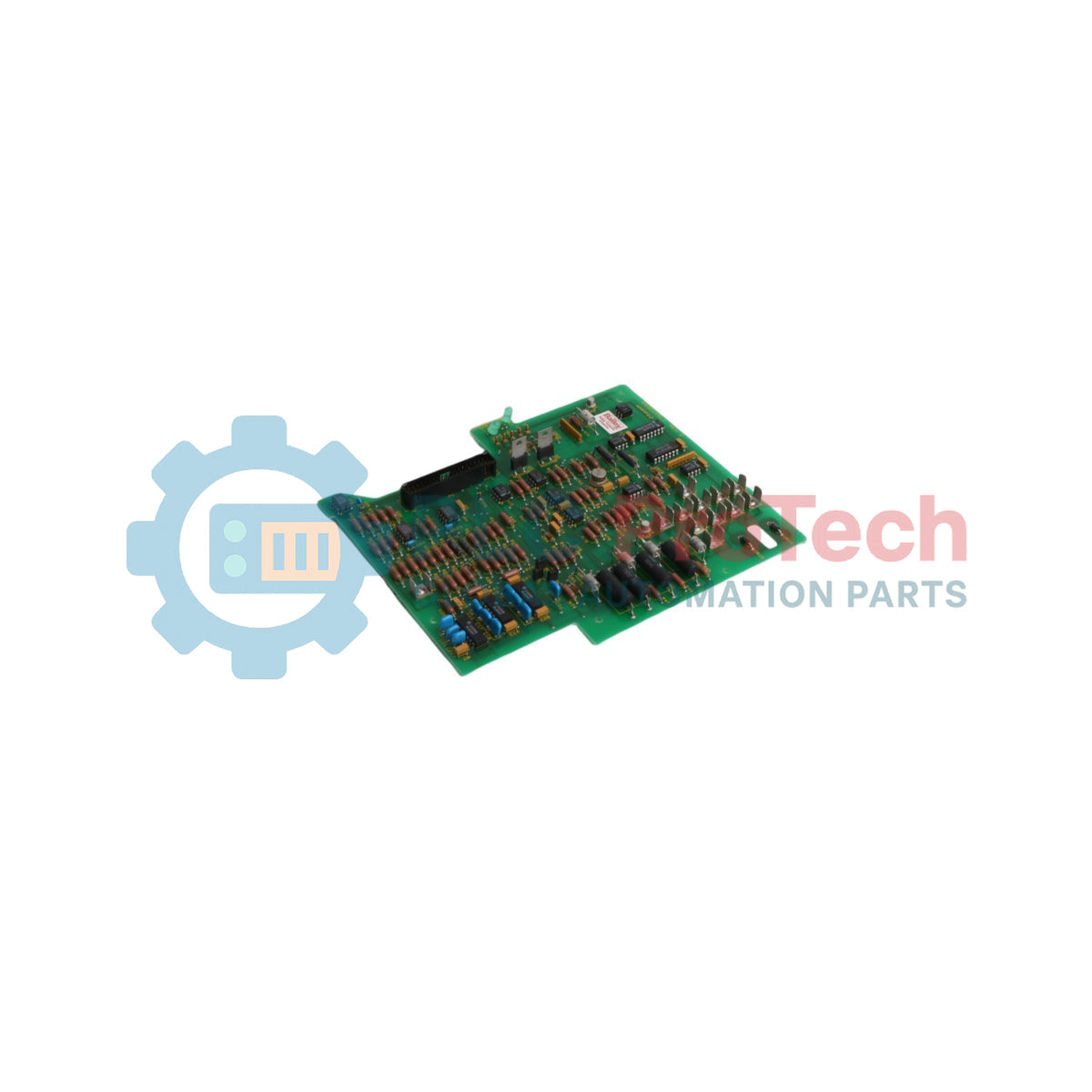

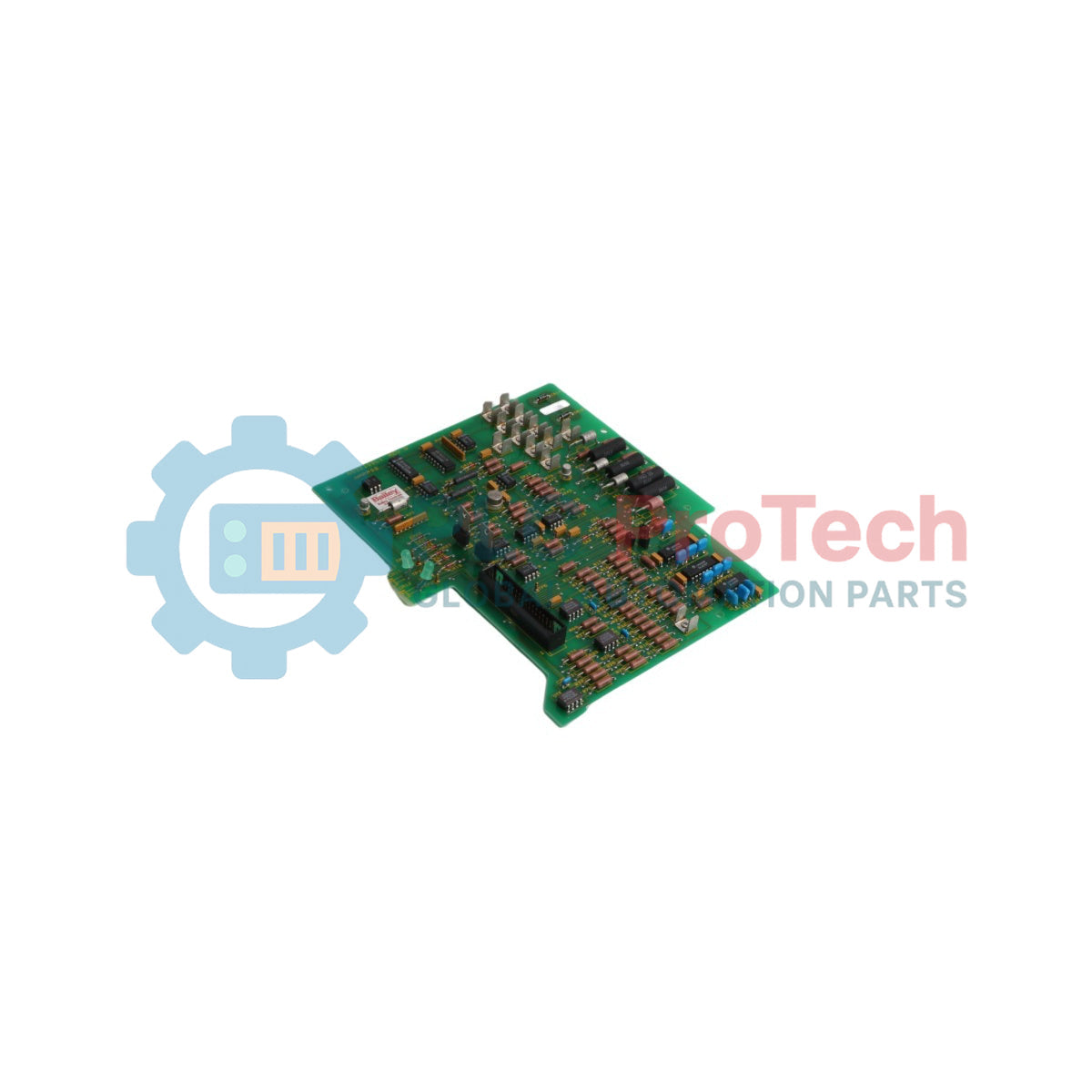

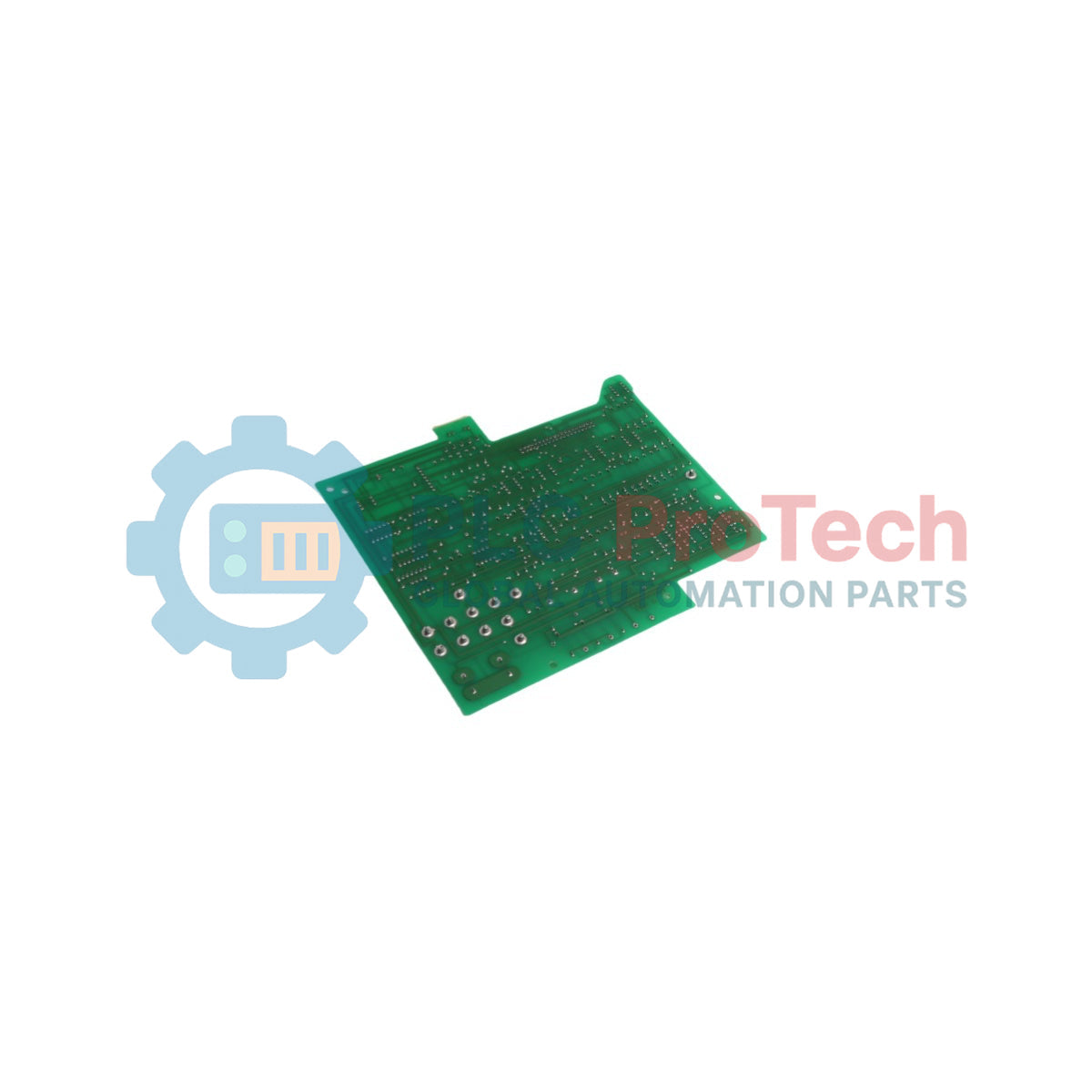

Pannello di alimentazione del modulo Network 90 ABB NMPP02 Bailey

Panoramica del prodotto

Il NMPP02 (NMPP02) è un pannello di alimentazione per moduli per impieghi gravosi, progettato per le architetture di controllo ABB Bailey Network 90 e Harmony Rack. Operando come componente infrastrutturale critico per l'alimentazione in settori di processo impegnativi, come centrali elettriche per il carico di base, raffinerie petrolchimiche e cartiere per la produzione continua di cellulosa, questo pannello gestisce e distribuisce le linee di alimentazione primarie direttamente alle unità di montaggio dei moduli (MMU) a valle. Il NMPP02 raggruppa le tensioni CC principali, integra una protezione di precisione contro le sovracorrenti e convoglia un'alimentazione pulita e ininterrotta lungo il bus del backplane del sistema. L'integrazione di questo pannello fisico di distribuzione dell'alimentazione nel quadro di controllo riduce il rischio di cali di tensione localizzati, protegge le schede di processo dai guasti da cortocircuito a cascata ed elimina le interruzioni impreviste del processo, garantendo la massima disponibilità del sistema e un MTBF dell'impianto ridotto.

Progettazione dell'infrastruttura e architettura di distribuzione dell'alimentazione

La disposizione fisica e la struttura elettrica del pannello NMPP02 privilegiano l'isolamento assoluto dell'alimentazione, la protezione delle linee e la semplicità degli interventi di manutenzione nei quadri sotto tensione.

• Isolamento del bus ad alta corrente: Dispone di segmenti di bus in rame massiccio isolati, in grado di instradare le linee CC primarie (+5 VCC, +15 VCC, -15 VCC e sistemi ausiliari a 24 VCC) con cadute di tensione resistive minime sull'intera area di terminazione.

• Protezione indipendente dei circuiti: È dotato di interruttori automatici dedicati, accessibili frontalmente, o fusibili ad alto potere di interruzione associati ai singoli slot del rack o ai gruppi di chassis. Se un modulo a valle subisce un cortocircuito elettrico grave, l'interruttore locale scatta immediatamente, impedendo il collasso della tensione dell'intero sistema.

• Interfaccia di monitoraggio fail-safe: Include contatti ausiliari di stato e punti terminali progettati per essere collegati direttamente alle reti di allarme del sistema. Questa configurazione fornisce al Processore multifunzione un avviso istantaneo dell'intervento di un ramo di alimentazione o del guasto di un interruttore.

• Robusto telaio termico passivo: Lo chassis con piastra posteriore in acciaio massiccio funge da dissipatore naturale, dissipando l'energia termica generata nei punti di connessione senza richiedere kit di ventole motorizzate attive e soggette a guasti.

Specifiche hardware complete

Domande frequenti sul campo per l'ingegneria

Qual è il ruolo principale dell'NMPP02 durante l'aggiornamento di un quadro Network 90 legacy?

L'NMPP02 funge da interfaccia strutturale di alimentazione tra gli alimentatori principali del quadro, come quelli della serie NKPS, e i singoli rack di montaggio dei moduli. Durante gli aggiornamenti del quadro con processori Harmony moderni, l'NMPP02 rimane un componente critico perché mantiene l'infrastruttura di alimentazione e i bus di distribuzione fondamentali richiesti dai morsetti legacy.

Come identificano gli ingegneri un circuito di ramo scattato sul pannello NMPP02?

Ogni circuito distinto di distribuzione dell'alimentazione è regolato da un interruttore automatico a levetta fisico e frontale o da un portafusibili con indicatore. In caso di intervento, il meccanismo porta l'interruttore nella posizione OFF/TRIP oppure attiva una bandierina meccanica ad alta visibilità, consentendo ai tecnici di individuare immediatamente il rack guasto senza utilizzare strumenti di misura diagnostici.

Il pannello NMPP02 è in grado di gestire configurazioni con doppia alimentazione ridondante?

Sì. La disposizione del pannello presenta terminali di ingresso isolati che consentono agli ingegneri sul campo di instradare linee di alimentazione principali separate e indipendenti verso la rete del bus. In questo modo, se un gruppo di alimentazione principale si guasta, l'alimentazione parallela mantiene attivo il backplane del processore senza interruzioni durante il trasferimento.

Manuale di installazione e messa in servizio in loco

• Messa a terra dello chassis e matrice di collegamento a terra: Fissare saldamente il pannello ai montanti strutturali del quadro utilizzando ferramenta zincata, in modo da perforare eventuali strati di vernice non conduttiva. Collegare un cavo di terra in rame di sezione elevata (sezione minima di 6.0 mm quadrati) dal prigioniero di terra in rame dedicato direttamente alla barra di terra principale del sistema del quadro. Un percorso di terra a bassa impedenza è essenziale per scaricare in sicurezza i transitori elettromagnetici.

• Specifiche di serraggio dei cablaggi e sicurezza dei terminali: Spellare tutte le linee primarie di ingresso e uscita dell'alimentazione secondo le specifiche OEM e crimpare utilizzando capicorda ad anello isolati per impieghi gravosi. Serrare tutti i morsetti a vite e i dispositivi di fissaggio del bus di alimentazione a una coppia precisa di 1.2 Nm (10.6 in-lbs). I collegamenti allentati sotto carichi elevati causano surriscaldamenti localizzati, con conseguenti danni progressivi ai terminali o anomalie di caduta di tensione.

• Distanze di sicurezza per la manutenzione sotto tensione: L'NMPP02 gestisce direttamente correnti elevate provenienti dagli alimentatori principali. Utilizzare sempre protezioni isolanti non conduttive sui terminali sopra le barre del bus sotto tensione. Durante il tracciamento dei rami di alimentazione o il ripristino delle levette scattate con il quadro alimentato, gli ingegneri devono utilizzare utensili isolati e seguire le procedure locali di sicurezza contro l'arco elettrico.

• Mitigazione della polvere e ispezioni periodiche: Poiché questa unità presenta una struttura meccanica aperta per il raffreddamento a convezione passiva, la polvere conduttiva e i residui chimici ambientali possono depositarsi sulle morsettiere aperte durante lunghi periodi di esercizio. Pulire il gruppo del pannello ogni 12 mesi utilizzando aria compressa pulita e asciutta a bassa pressione e ispezionare visivamente l'isolamento dei cavi per individuare eventuali segni di alterazione termica del colore.
