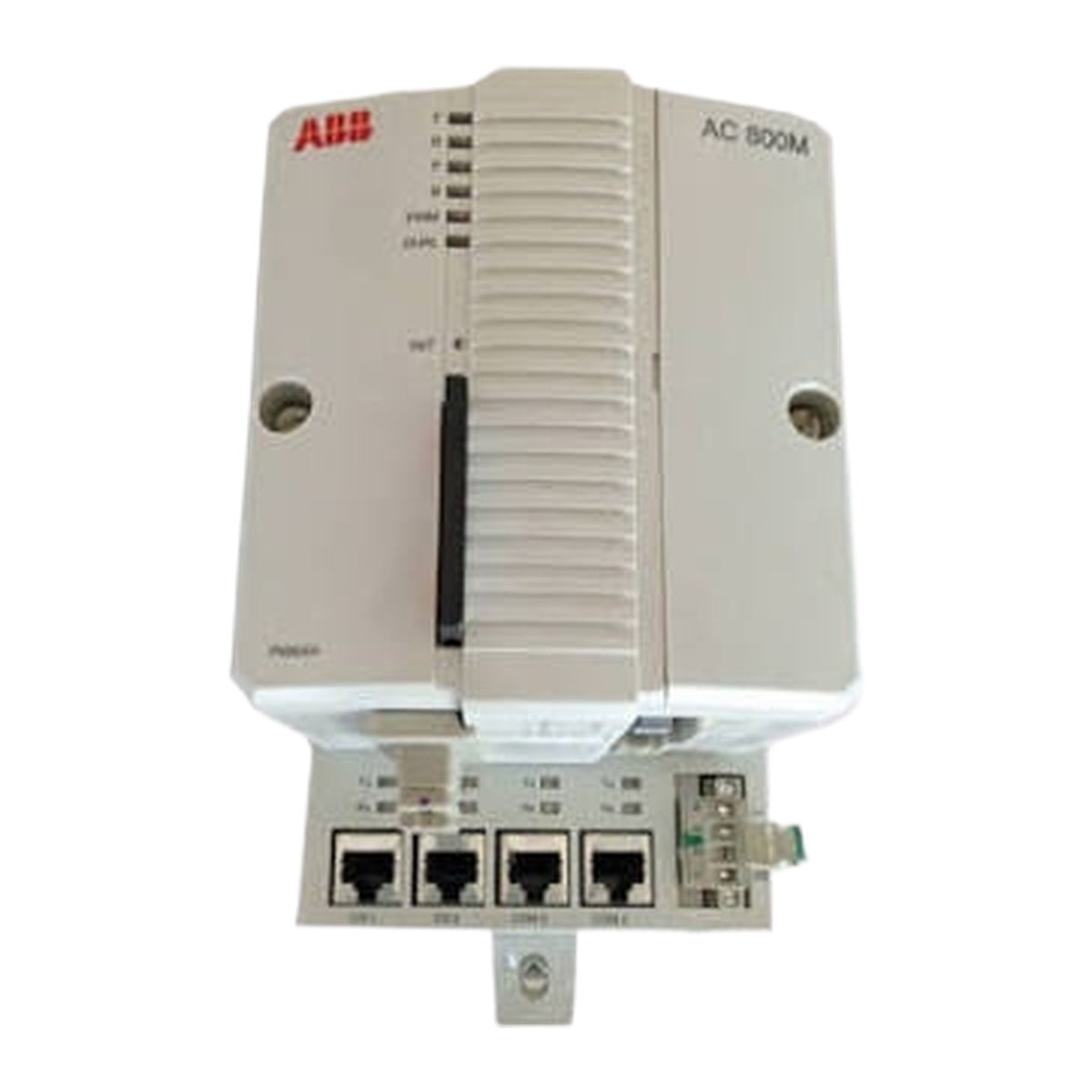

ABB PM864AK02 3BSE018164R1 AC 800M Unità processore ridondante

Descrizione

ABB PM864AK02 3BSE018164R1 è un'unità processore ridondante AC 800M ad alta disponibilità, progettata per l'elaborazione centrale e il controllo del sistema nei sistemi di automazione 800xA e Compact Product Suite. Il kit PM864AK02 include due unità CPU PM864A e due piastri di base TP830 per configurare un sistema di elaborazione centrale ridondante che garantisce il funzionamento continuo nelle applicazioni di controllo dei processi.

La confezione è completa di cavi essenziali per l'interconnessione del sistema e accessori, tra cui un cavo di espansione bus CEX TK850, un cavo RCU-Link TK851, due terminatori Modulebus TB807, spine di alimentazione di ricambio e batterie al litio di backup della memoria per ciascuna unità CPU. Questa configurazione del modulo funge da unità centrale principale per l'esecuzione del sistema nelle piattaforme software e hardware di controllo AC 800M.

Caratteristiche

• Kit completo di unità centrale ridondante con due moduli CPU PM864A e due piastri di base TP830 (larghezza di 115 mm ciascuno)
• Include il cavo RCU-Link TK851 per la sincronizzazione diretta ad alta velocità tra i processori ridondanti
• Dotato di cavo di espansione bus CEX TK850 e due terminatori Modulebus TB807 per la comunicazione con i sottosistemi
• Protezione dedicata della memoria fornita da 1 batteria al litio portatile per unità CPU (2 batterie in totale)
• Include spine di alimentazione di ricambio (3BSC840088R4) per entrambe le unità di controllo

Applicazioni

• Sistemi di controllo distribuito (DCS) ABB System 800xA
• Reti di automazione e controllo dei processi Compact Product Suite
• Controllo continuo dei processi che richiede ridondanza hardware ad alta disponibilità

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Montaggio dei piastri di base: montare saldamente entrambi i piastri di base TP830, garantendo il corretto allineamento meccanico e la distanza corretta tra i piastri di base (larghezza di 115 mm per ciascun piastra di base).
• Collegamento RCU-Link: collegare il cavo RCU-Link TK851 incluso tra le due unità CPU PM864A per abilitare la comunicazione di ridondanza e la sincronizzazione della memoria.
• Terminazione Modulebus: installare i due terminatori Modulebus TB807 alle estremità dedicate del segmento del bus per garantire la corretta integrità del segnale del bus.
• Collegamento dell'alimentazione: utilizzare le spine di alimentazione di ricambio fornite (3BSC840088R4) per collegare le linee di ingresso dell'alimentazione dedicate a ciascuna unità CPU.
• Installazione delle batterie della memoria: inserire le singole batterie al litio di backup della memoria nei rispettivi alloggiamenti delle CPU prima della prima accensione, per garantire la persistenza dei dati.

Conformità e certificazioni

• Categoria WEEE: 5. Apparecchiature di piccole dimensioni (nessuna dimensione esterna superiore a 50 cm)
• Classificazione delle merci pericolose ONU: Classe 9: sostanze e articoli pericolosi vari (UN3091-P1969 per batterie al litio metallico)
• Stato RoHS: non conforme alla direttiva RoHS
