ABB SNAT-22 SNATZ 22 AVPA 009 scheda di controllo Stromberg

SKU SNAT-22

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: SNAT-22
Country of origin:United States
Product Type: Scheda di controllo
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

Descrizione

La ABB SNAT-22 SNATZ 22 AVPA 009 è una scheda di controllo legacy utilizzata nei sistemi di azionamento ABB Stromberg.

Il PCB riporta fisicamente le marcature ABB STROMBERG DRIVES e SNATZ 22 AVPA 009. Un dispositivo di memoria o programma su zoccolo sulla scheda riporta l'identificazione SNAT-22 SCI 00B / 900314 RVKY.

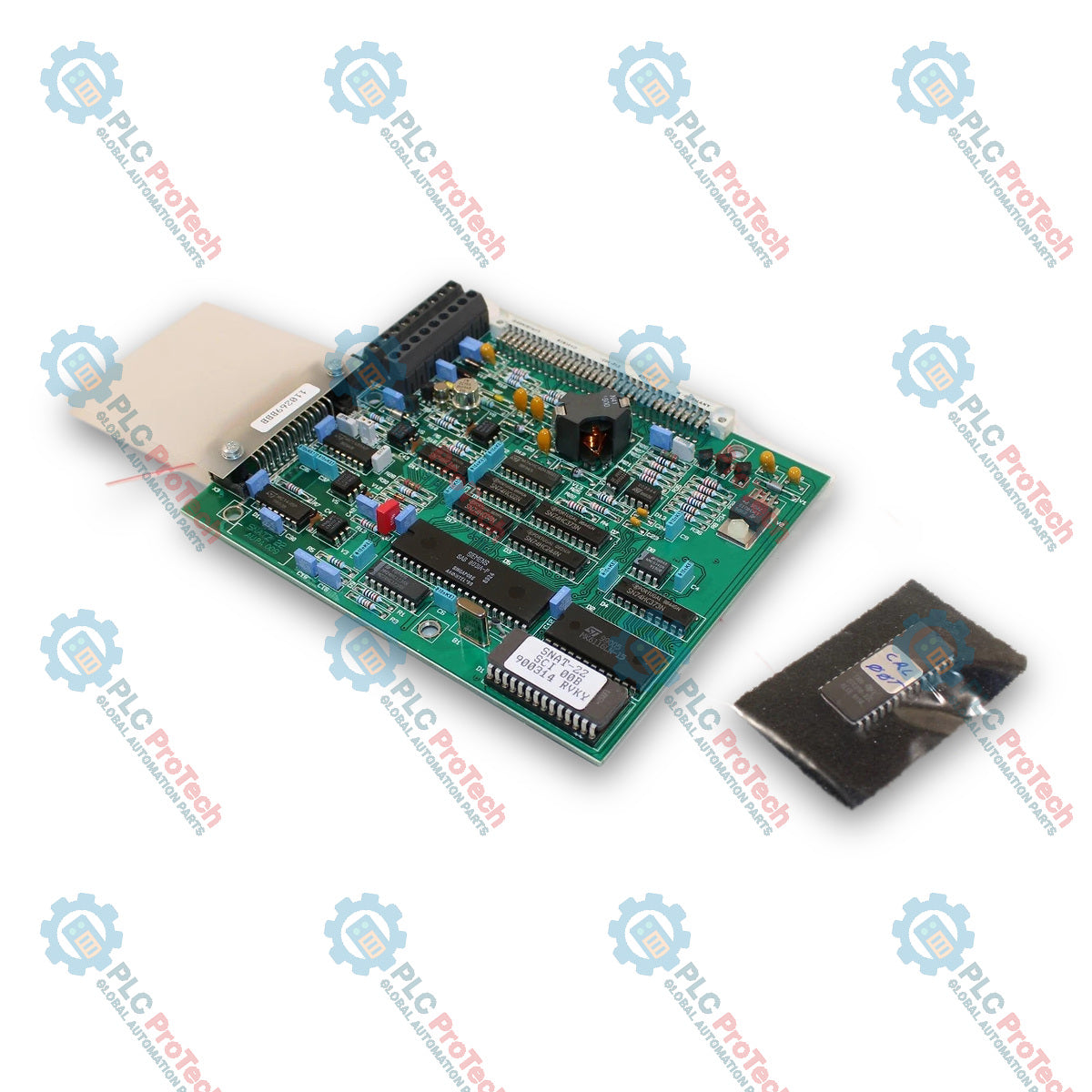

L'assemblaggio combina l'elaborazione logica, componenti di condizionamento dei segnali analogici, collegamenti ai terminali e un connettore multipolare del backplane. Queste caratteristiche indicano un ruolo dedicato di interfaccia per il controllo dell'azionamento all'interno dell'architettura del sistema ABB Stromberg originale.

Poiché SNAT-22 è un hardware legacy, la sostituzione deve basarsi sulle marcature complete della scheda e sulla configurazione del sistema installato. Prima della sostituzione, è necessario verificare le marcature SNATZ 22, AVPA 009 e della revisione SCI.

Caratteristiche

Scheda di controllo ABB Stromberg Drives
Designazione della scheda SNATZ 22
Marcatura del PCB AVPA 009
Identificazione del programma SNAT-22 SCI 00B
Marcatura del programma 900314 RVKY
Connettore multipolare del backplane
Collegamenti alla morsettiera frontale
Dispositivo di memoria programmabile su zoccolo
Circuiteria elettronica analogica e digitale
Progettata per i sistemi di controllo degli azionamenti ABB Stromberg legacy
Marcature esatte della scheda, adatte all'identificazione per la sostituzione

Applicazioni

Manutenzione dei sistemi di azionamento ABB Stromberg
Controllo legacy di azionamenti a velocità variabile
Riparazione dell'armadio dell'azionamento
Sostituzione della scheda di controllo
Ripristino di sistemi di azionamento ABB dismessi
Manutenzione dei sistemi che utilizzano l'hardware di controllo SNAT 22

Specifiche tecniche

Parametro	Specifiche
Produttore	ABB / Stromberg Drives
Designazione della scheda	SNATZ 22
Identificazione comune	SNAT-22
Marcatura del PCB	AVPA 009
Tipo di prodotto	Scheda di controllo
Marcatura del programma / SCI	SNAT-22 SCI 00B
Identificazione del programma	900314 RVKY
Costruzione	Assemblaggio di scheda a circuito stampato
Interfaccia del backplane	Connettore multipolare bordo scheda / backplane
Collegamento sul campo	Morsettiera a vite
Tipo di sistema	Sistema di azionamento ABB Stromberg legacy

Identificazione della scheda

Marcatura	Identificazione osservata
Marcatura del produttore del PCB	ABB STROMBERG DRIVES
Marcatura del PCB principale	SNATZ 22
Revisione / variante della scheda	AVPA 009
Dispositivo programma	SNAT-22 SCI 00B
Codice programma	900314 RVKY

Questi identificativi sono visibili direttamente sull'hardware fornito e sono più utili per una sostituzione esatta rispetto alla descrizione generica "scheda di controllo".

Caratteristiche hardware

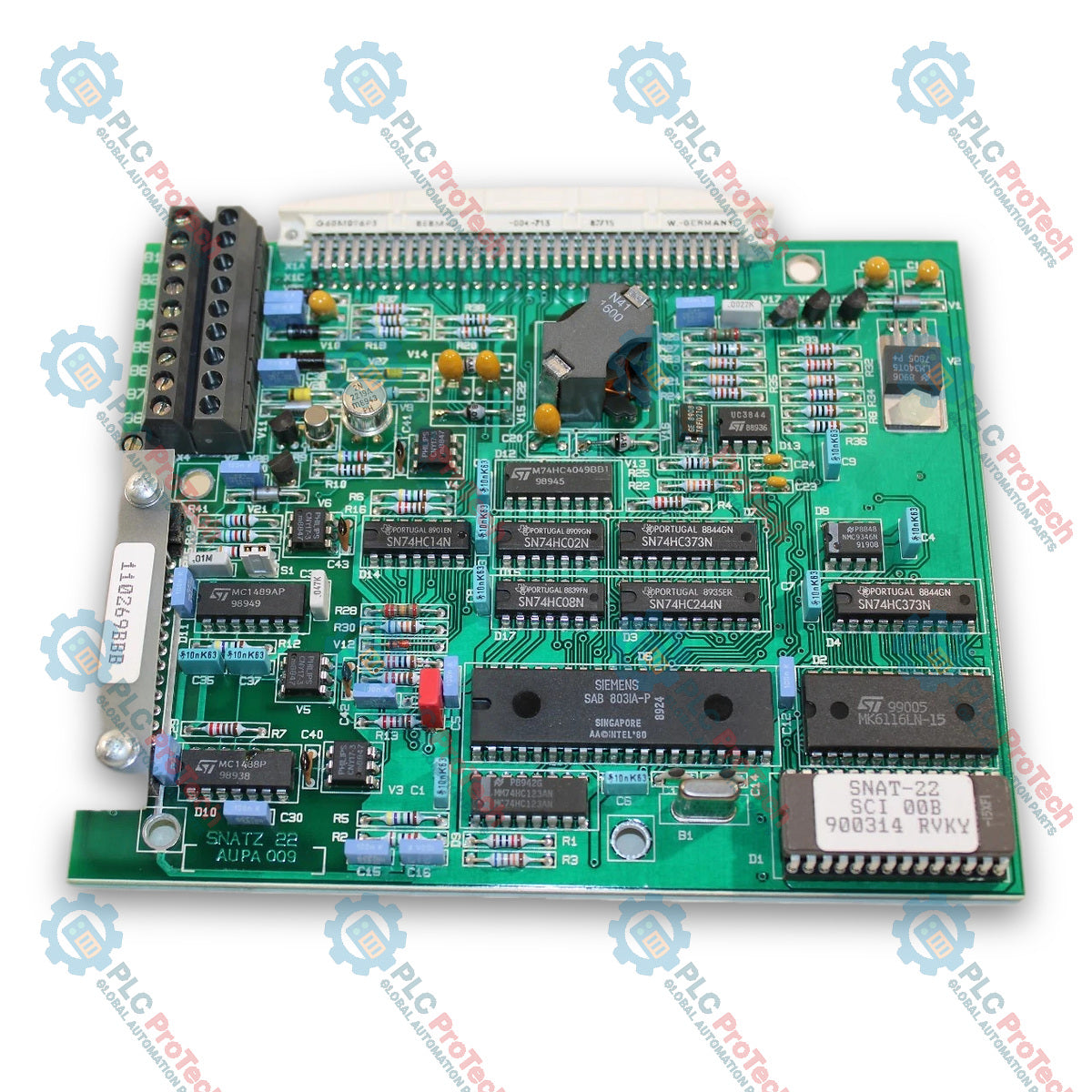

La scheda contiene una combinazione di circuiti integrati di logica digitale, componenti analogici per il condizionamento del segnale, transistor discreti, resistori, condensatori e componenti magnetici.

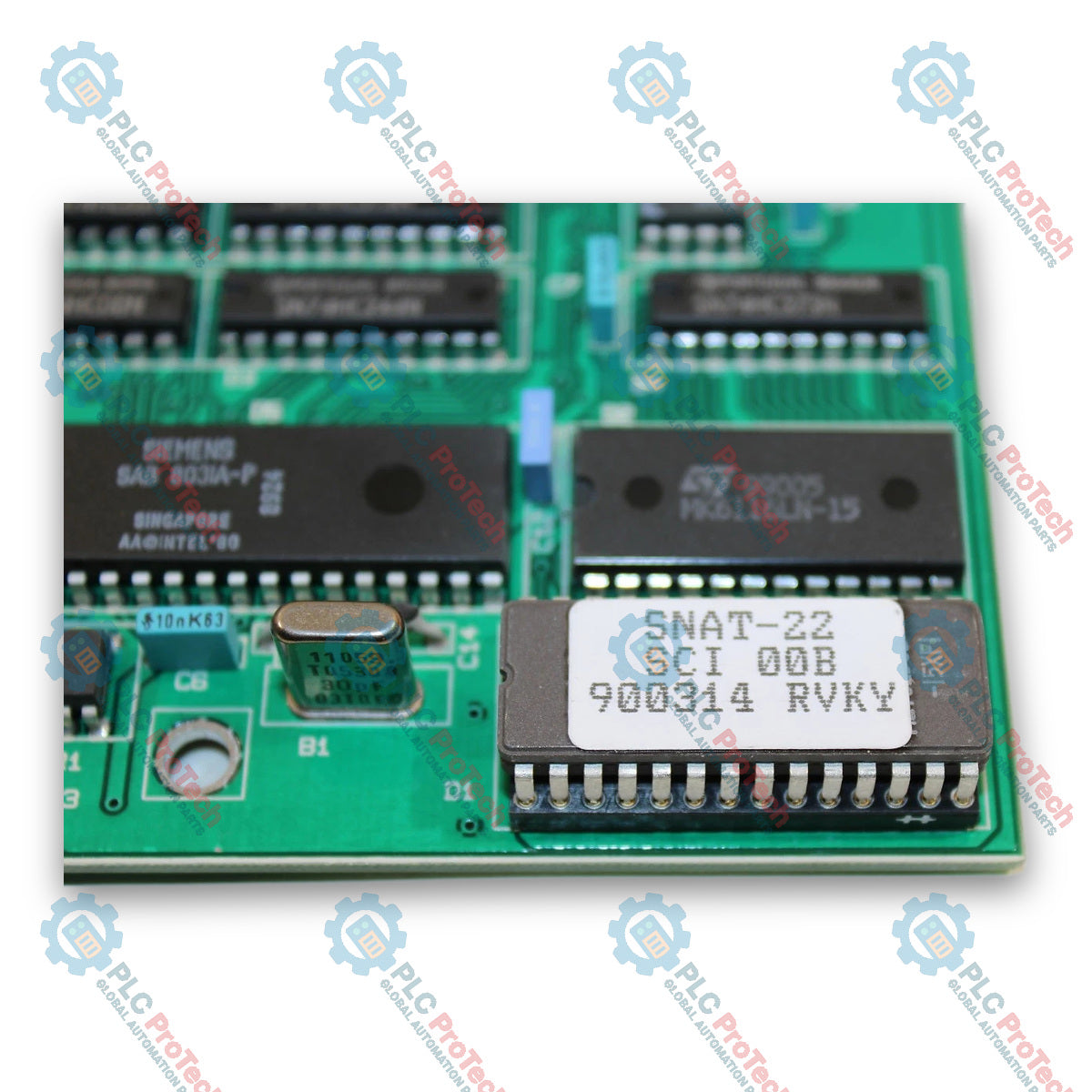

Sul PCB è visibile un microcontrollore Siemens SAB 8031A-P, insieme ad altri dispositivi logici e a un dispositivo di memoria del programma montato su zoccolo.

Il design utilizza un connettore di sistema multipolare di grandi dimensioni lungo un bordo e una morsettiera a vite separata per i collegamenti esterni.

Questi dettagli sono specifici dell'assieme SNATZ 22 AVPA 009 fotografato.

Associazione al sistema

La documentazione tecnica storica ABB fa riferimento a SNAT 22 negli schemi di cablaggio e dei morsetti degli azionamenti Stromberg. Ciò supporta il suo ruolo di scheda dedicata all'interno di un sistema di controllo per azionamenti ABB, anziché di controller autonomo.

Installazione & messa in servizio

Verificare la marcatura SNATZ 22 prima di sostituire la scheda installata.
Confermare la variante della scheda AVPA 009.
Annotare l'identificazione del programma SCI 00B / 900314 RVKY.
Fotografare tutti i collegamenti dei morsetti e del backplane prima della rimozione.
Isolare l'azionamento prima di manipolare il PCB.
Adottare precauzioni contro le scariche elettrostatiche durante la manipolazione della scheda.
Ispezionare i contatti dei connettori e il cablaggio dei morsetti prima dell'installazione.
Confermare che la scheda sostitutiva utilizzi la stessa configurazione hardware e di programma.
Verificare le funzioni di controllo dell'azionamento dopo l'installazione.

Note sulla sostituzione

Non procurarsi la scheda basandosi soltanto sul nome generico SNAT-22 Control Board.
Quando possibile, associare SNATZ 22, AVPA 009 e l'identificazione del programma.
Una scheda SNAT visivamente simile potrebbe utilizzare un firmware o una configurazione di sistema diversi.
Preservare le informazioni originali di programmazione del dispositivo o di configurazione durante gli interventi di riparazione.

FAQ

Che cos'è l'ABB SNAT-22 SNATZ 22 AVPA 009?

L'ABB SNAT-22 SNATZ 22 AVPA 009 è una scheda di controllo Stromberg Drives legacy utilizzata nei sistemi di controllo degli azionamenti ABB.

Quali marcature devono essere verificate quando si sostituisce un ABB SNAT-22?

La sostituzione dell'ABB SNAT-22 deve essere verificata per la designazione della scheda SNATZ 22, la marcatura PCB AVPA 009 e l'identificazione SCI o del programma installato.

Che cosa identifica SNAT-22 SCI 00B su questa scheda?

La scheda ABB SNAT-22 mostrata ha un dispositivo di programma montato su zoccolo, etichettato SNAT-22 SCI 00B, con identificazione del programma 900314 RVKY. Questa marcatura deve essere preservata durante la sostituzione.

L'ABB SNAT-22 è un azionamento completo?

L'ABB SNAT-22 è una scheda di controllo utilizzata all'interno di un sistema di azionamento Stromberg legacy, non un azionamento a velocità variabile completo.

Perché AVPA 009 è importante sull'ABB SNAT-22?

L'ABB SNAT-22 mostrato è contrassegnato fisicamente AVPA 009. Abbinare questa variante della scheda riduce il rischio di installare un PCB visivamente simile ma elettricamente diverso.

Che cosa deve essere registrato prima di rimuovere una scheda ABB SNAT-22?

Il processo di sostituzione dell'ABB SNAT-22 deve registrare le marcature della scheda, l'etichetta del programma SCI, il cablaggio dei terminali, le posizioni dei connettori e la configurazione del sistema installato prima della rimozione.
