ABB

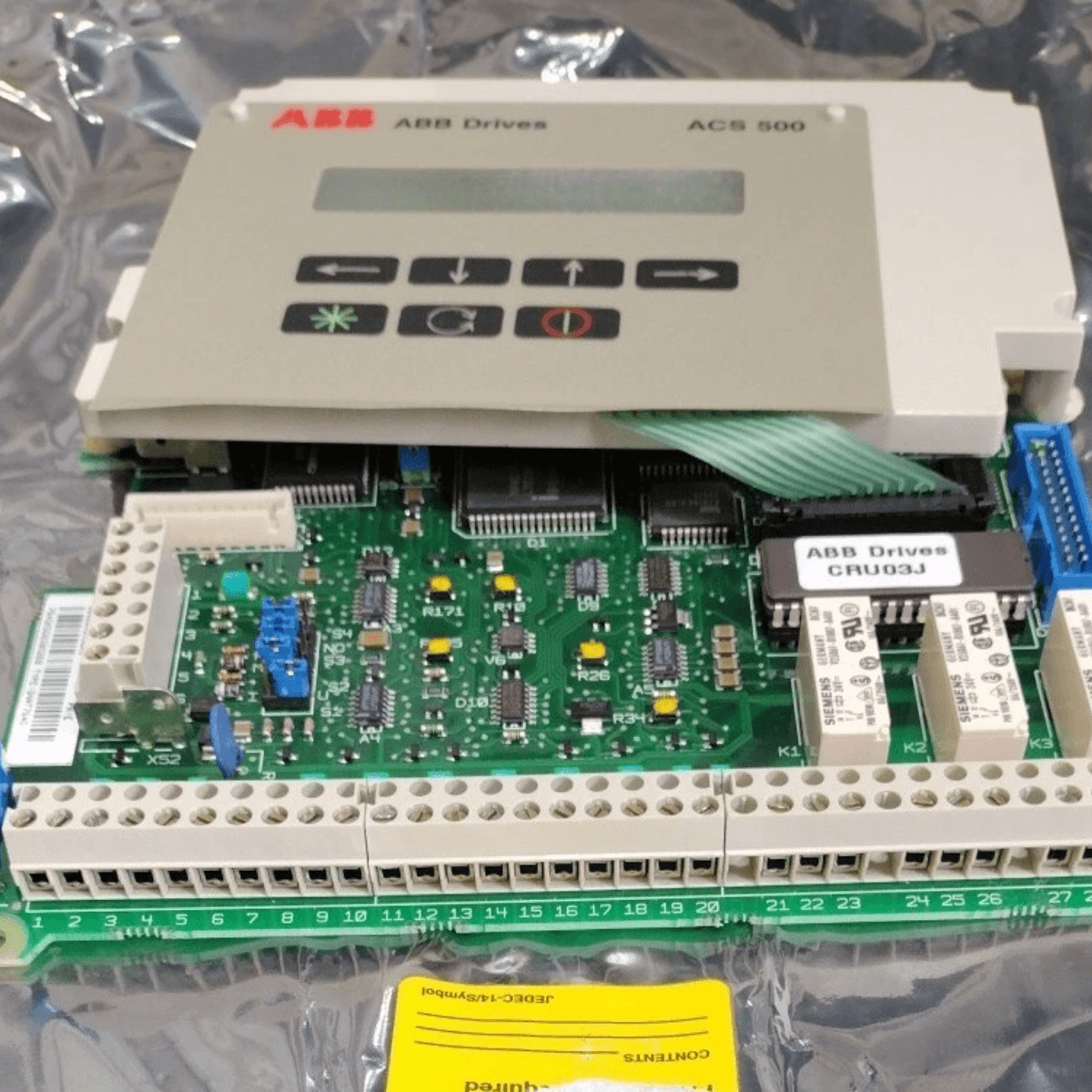

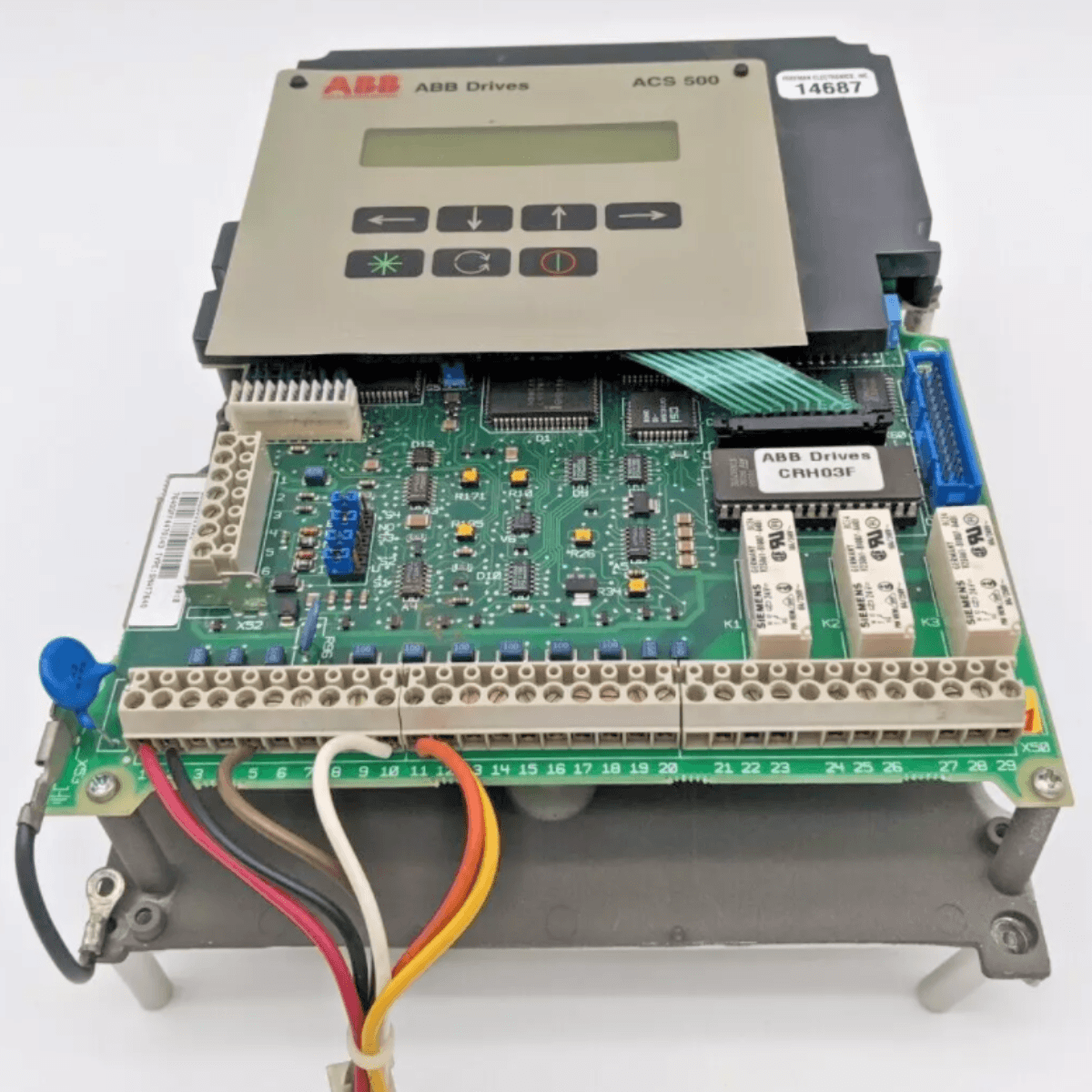

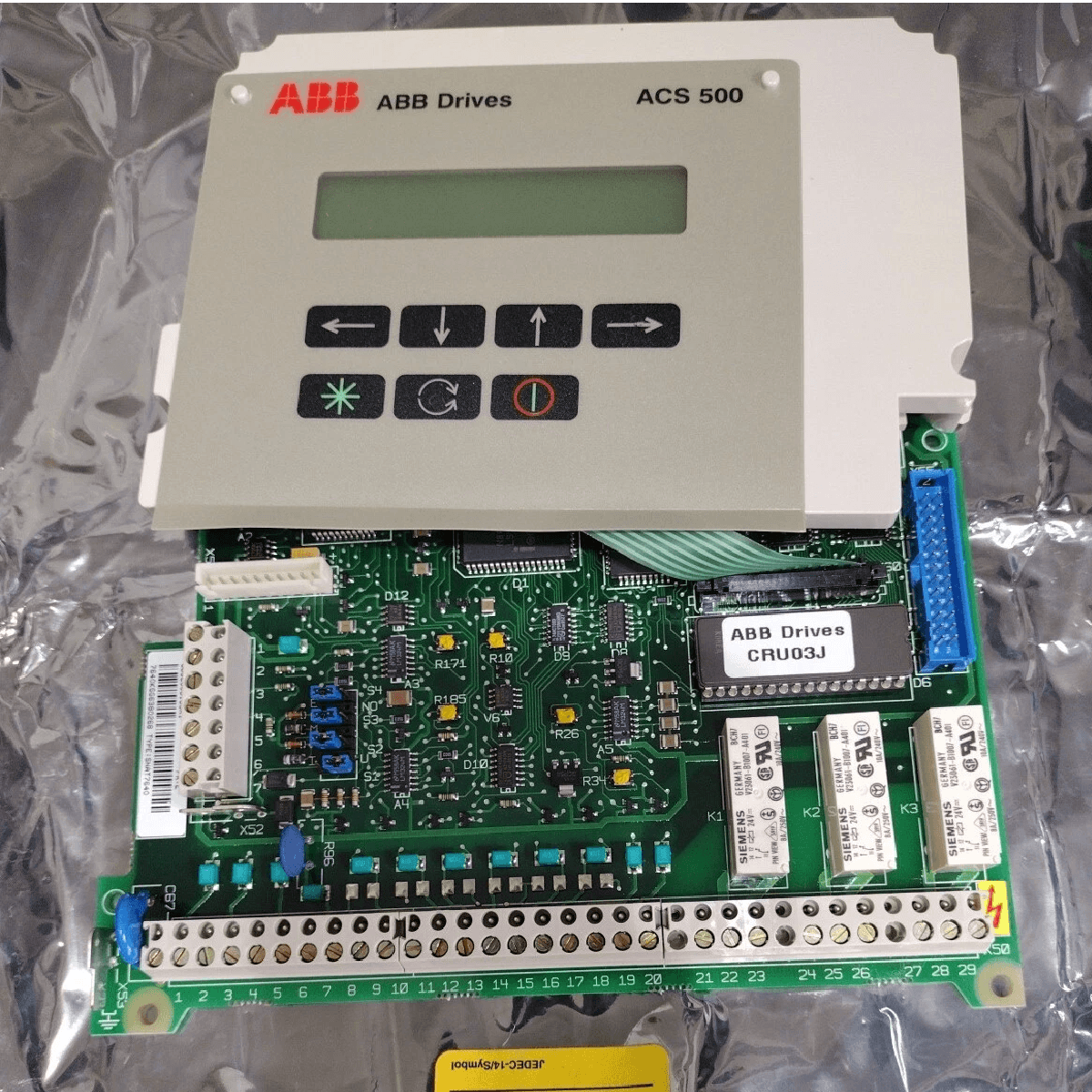

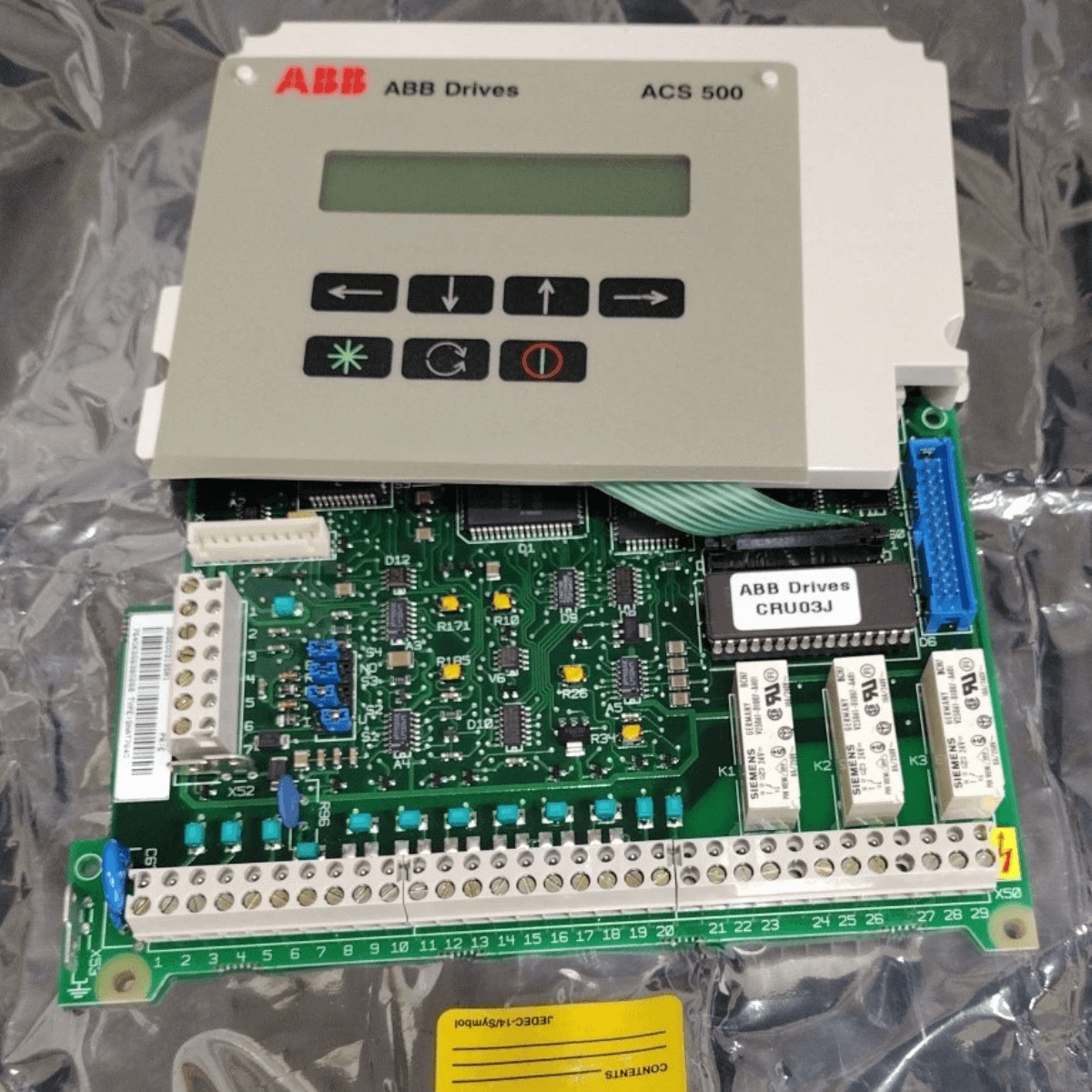

ABB SNAT7640 3BSE003195R1 Scheda di controllo ACS 500

SKU SNAT7640 3BSE003195R1

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: SNAT7640 3BSE003195R1

  • Country of origin:United States

  • Product Type: Scheda di controllo

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 800g

  • Dimensions: 16cm * 16cm * 12cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Lo SNAT7640 è un gruppo industriale di elaborazione principale e interfaccia di controllo configurato per la regolazione e la supervisione dei regolatori di velocità dei motori a frequenza variabile. Operando nell'ambito del convertitore di potenza ACS 500, questa scheda di controllo con display coordina l'esecuzione di logiche complesse, l'interfacciamento con il pannello operatore e la messaggistica sulla rete fieldbus.

La disposizione elettronica integra un canale seriale isolato conforme alle specifiche di comunicazione standard, gestito tramite l'impostazione manuale dei commutatori DIP o routine automatiche di adattamento della velocità. Dotato di robuste barriere contro le sovratensioni ad alto potenziale, limitatori di sovracorrente transitoria e una rete di gestione dell'alimentazione CC doppia e ridondante, il modulo mantiene rigorosi cicli di temporizzazione e una segnalazione sicura dei guasti tramite relè in presenza della forte interferenza elettromagnetica tipica delle reti di distribuzione per l'automazione degli impianti industriali.

Caratteristiche

  • Configurazione di trasmissione flessibile: supporta la selezione manuale del baud rate o profili di sincronizzazione adattivi tramite i commutatori DIP hardware fisici integrati.
  • Monitoraggio diagnostico locale completo: dotato di 6 indicatori LED di stato bicolore e di un circuito a relè indipendente con contatto pulito per l'allarme di mancanza di alimentazione.
  • Protezione avanzata dai transitori: offre protezione dai fulmini a 4000 V, limitazione del percorso di sovracorrente a 1,5 A e una matrice di soppressione delle sovratensioni con assorbimento di 600 W.
  • Alimentazione isolata a doppia ridondanza: accetta ampi intervalli di ingresso CC, fornendo al contempo barriere di isolamento galvanico dell'alimentazione a 1500 V CC e blocco dell'ingresso contro l'inversione di polarità.
  • Struttura rinforzata robusta: realizzata con un telaio rinforzato in alluminio corrugato con grado di protezione IP30, che consente il fissaggio standard con clip per montaggio industriale.

Applicazioni

  • Circuiti di controllo per azionamenti a frequenza variabile che gestiscono reti di motori a induzione ad alta capacità.
  • Ponti di trasmissione sul campo che collegano i parametri di motori autonomi a topologie SCADA di impianto centralizzate e multi-nodo.
  • Ambienti di elaborazione critici che richiedono schede di controllo ridondanti fail-safe con circuiti a relè per la segnalazione automatica dei guasti hardware.

Informazioni per l'ordine

  • 3BSE003195R: Scheda di controllo/interfaccia con struttura per display, configurazione del modulo base SNAT7640.

Specifiche tecniche

Parametro Specifiche
Produttore ABB
Numero di modello SNAT7640
ID del codice d'ordine 3BSE003195R (le varianti dell'ID completo includono 3BSE003195R1)
Catalogo della linea di prodotti Ricambi per VFD
Classificazione del dispositivo Scheda di controllo / interfaccia
Requisiti di alimentazione in ingresso Ingressi di alimentazione doppi ridondanti CC ad ampio intervallo 9-36 V
Isolamento galvanico Isolamento dell'alimentazione CC a 1500 V
Sistemi di protezione elettrica Protezione dai fulmini da 4000 V, protezione da sovracorrente da 1,5 A, protezione dalle sovratensioni da 600 W, protezione dall’inversione dei collegamenti di ingresso
Protocollo fieldbus di rete Specifiche dello standard Profibus DP
Velocità di comunicazione supportate 9,6 kBit/s, 19,2 kBit/s, 45,45 kBit/s, 93,75 kBit/s, 187,5 kBit/s, 500 kBit/s, 1,5 MBit/s, 6 MBit/s, 12 MBit/s
Configurazione degli indicatori diagnostici 6 LED diagnostici bicolore, uscita relè di allarme per guasto dell’alimentazione hardware
Resistenza di terminazione del bus Resistenza interna non inclusa; terminazione di rete esterna richiesta secondo necessità
Classe di protezione dell’involucro Grado di protezione IP30
Struttura dell’alloggiamento meccanico Telaio rinforzato in alluminio corrugato
Configurazione di montaggio Metodo di installazione su guida industriale standard da 35 mm
Paese di origine Stati Uniti (USA)
Codice tariffario HS internazionale 85389091
Dimensioni fisiche: larghezza x altezza x profondità 16 cm * 16 cm * 12 cm
Peso netto del modulo 0.8kg

Connessioni e interfacce

Interfaccia di connessione fisica Mappatura delle interfacce funzionali
Canale dell’interfaccia elettrica dati Connettore jack femmina Sub-D a 9 pin conforme direttamente all’assegnazione standard dei pin del segnale Profibus DP.
Morsetti di ingresso dell’alimentazione Pin di ingresso ridondanti a doppio canale per circuiti CC principale e ausiliario, con blocchi di protezione contro l’inversione di polarità.
Interfaccia di uscita allarme Contatti puliti di un relè hardware indipendente per il rilevamento della perdita di alimentazione e la segnalazione dei guasti del sistema.

Conformità e certificazioni

  • Certificazione dei test EMC per condizioni ambientali elettromagnetiche gravose.

Linee guida per l’installazione

  • Nota sulla terminazione del bus principale: Poiché questo specifico assemblaggio non integra una resistenza di terminazione della linea, i tecnici sul campo devono installare un terminatore di rete esterno standard su entrambe le estremità di terminazione del collegamento seriale, per evitare l’attenuazione dei dati dovuta agli echi.
  • Configurazione dell’impostazione del baud rate: Assicurarsi che le selezioni fisiche degli interruttori DIP integrati corrispondano su tutte le interfacce collegate, se è necessaria un’impostazione manuale della velocità. In alternativa, impostare il sistema sul monitoraggio automatico dello stato di sincronizzazione per l’allineamento dinamico della velocità.
  • Installazione sulla guida del telaio: Fissare l’assemblaggio direttamente su strutture standard con guida industriale da 35 mm. Tirare verso il basso la linguetta della clip di bloccaggio inferiore integrata, appoggiare il guscio corrugato in alluminio sul bordo superiore della guida e rilasciare la clip di tensionamento finché non viene confermato un distinto innesto meccanico.
  • Distribuzione dello schermo e della messa a terra: Mantenere collegamenti di messa a terra solidi attraverso la matrice di guide metalliche e utilizzare connessioni Sub-D schermate a 9 pin per massimizzare i profili di efficienza integrati di assorbimento dei fulmini da 4000 V e delle sovratensioni da 600 W.

FAQ

Qual è il ruolo principale del modulo SNAT7640 all'interno di un'architettura di azionamento automatizzata?

La scheda funge da motore intermedio per l'esecuzione della logica e da terminale di interfaccia fisica, collegando i blocchi del sistema interno dell'azionamento alle reti fieldbus standardizzate e alle unità di visualizzazione locali.

Quale serie di convertitori a velocità variabile supporta nativamente questa scheda?

Questo modulo è sviluppato specificamente per l'integrazione nel sistema di azionamento a frequenza variabile ABB ACS 500.

Questa scheda di interfaccia contiene una resistenza di terminazione attiva della linea bus integrata?

No, questo modulo non integra alcun elemento resistivo di terminazione nei propri circuiti. La terminazione della rete deve essere gestita tramite componenti hardware esterni in base alle regole della topologia dei terminali.

Come regolano gli ingegneri i parametri della velocità di trasmissione della rete su questa scheda?

La velocità di trasferimento dei dati della linea può essere regolata manualmente tramite i banchi di interruttori DIP fisici integrati, oppure configurata mediante una logica di rilevamento automatico della velocità che replica i parametri attivi della linea.

Quale tipo di connettore fisico gestisce il canale dati principale della rete su questa unità?

La scheda è dotata di un connettore jack Sub-D femmina standard a 9 pin, la cui piedinatura del segnale è conforme ai requisiti della comunicazione seriale standardizzata.

Qual è la velocità massima di trasferimento dati supportata sul canale seriale?

L'interfaccia gestisce velocità di trasmissione operative da 9,6 kBit/s fino a profili ad alta velocità da 12 MBit/s.

Quali specifiche misure di protezione sono integrate per resistere ad anomalie improvvise di tensione?

I circuiti interni incorporano percorsi di protezione antifulmine ad alta tensione da 4000 V, un fusibile di linea da 1,5 A contro le sovracorrenti e dispositivi di soppressione delle sovratensioni istantanee da 600 W.

Il modulo richiede un singolo circuito di alimentazione o due linee di tensione in ingresso?

La scheda madre è dotata di un'ampia alimentazione ridondante a doppio ingresso, operativa da 9 V CC a 36 V CC, che garantisce una tolleranza ai guasti nel caso in cui uno dei circuiti di alimentazione si interrompa.

Quale grado di isolamento galvanico separa gli ingressi di alimentazione dai registri della logica interna?

I percorsi di alimentazione dispongono di barriere di isolamento hardware integrate, in grado di resistere a potenziali fino a 1500 V CC.

Quale materiale costituisce l'involucro esterno di questa unità di controllo?

La scheda è inserita in un robusto alloggiamento protettivo rinforzato in alluminio corrugato con grado di protezione IP30, progettato per ambienti meccanici difficili.

Qual è il peso lordo di riferimento di questo singolo modulo di ricambio per le stime di spedizione?

La massa strutturale netta dell'assieme di questa scheda di controllo è esattamente pari a 0,8 kg.

Dove è stato originariamente prodotto questo specifico componente industriale?

Il paese di origine certificato, corrispondente ai registri di assemblaggio della fabbrica per questo articolo hardware, è gli Stati Uniti (US).
