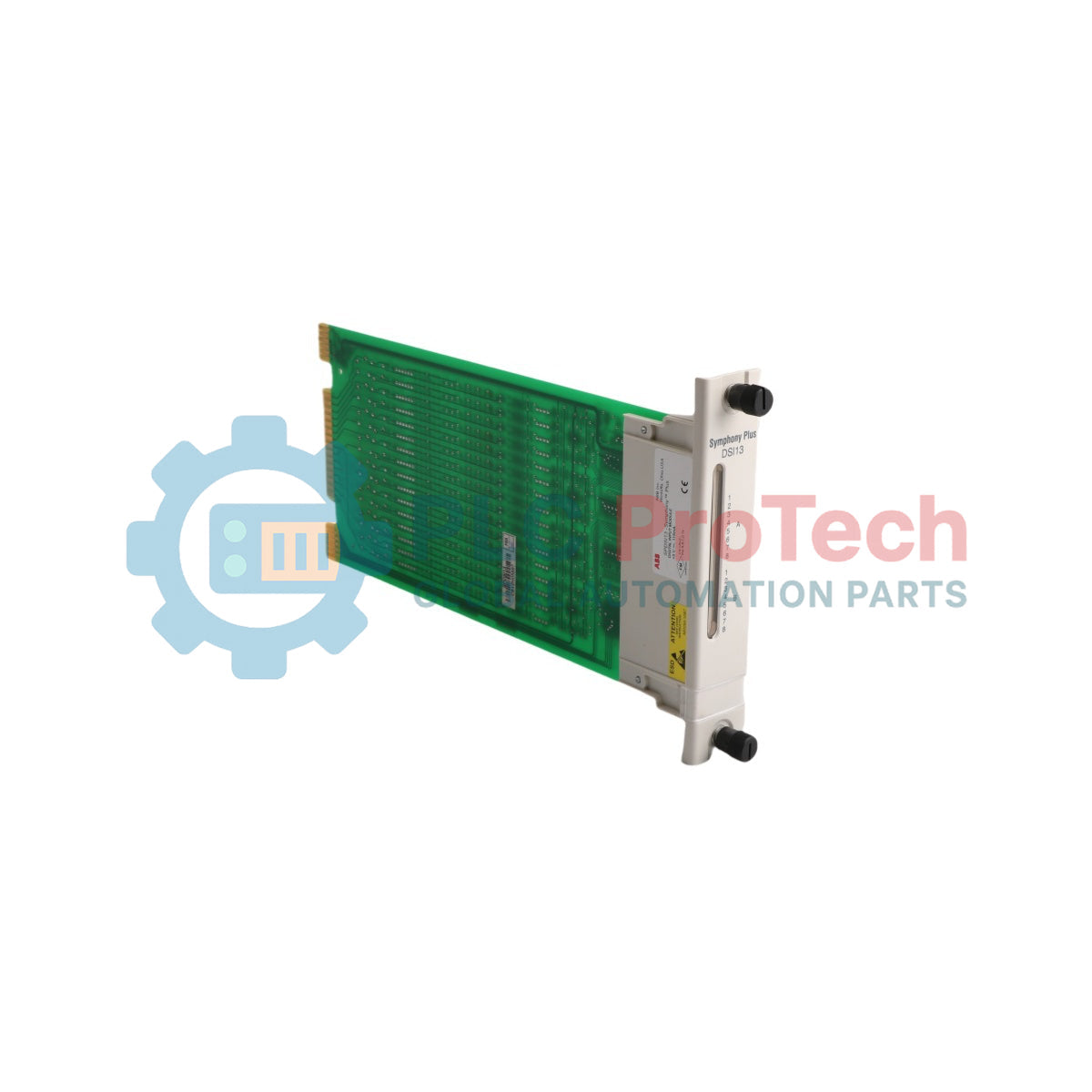

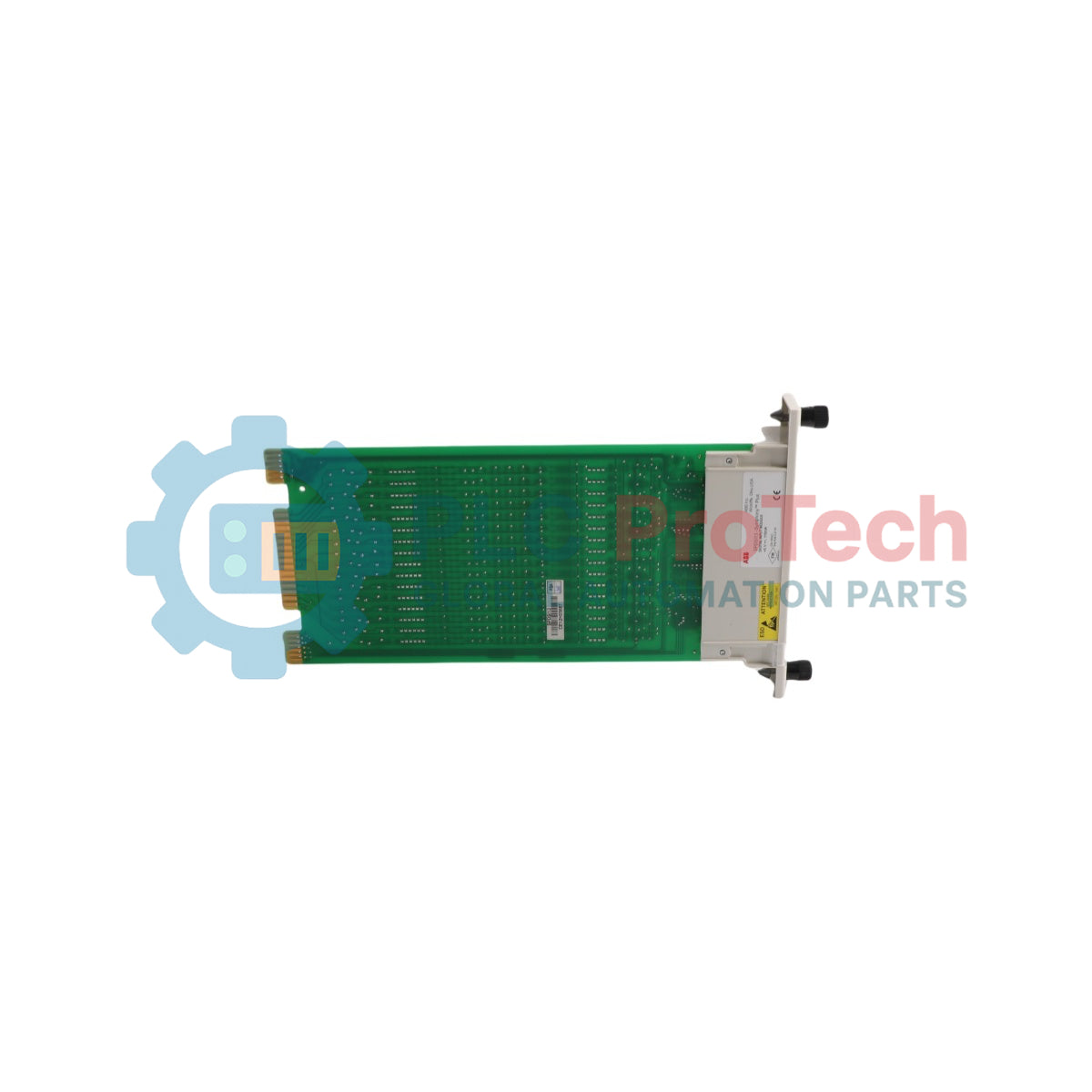

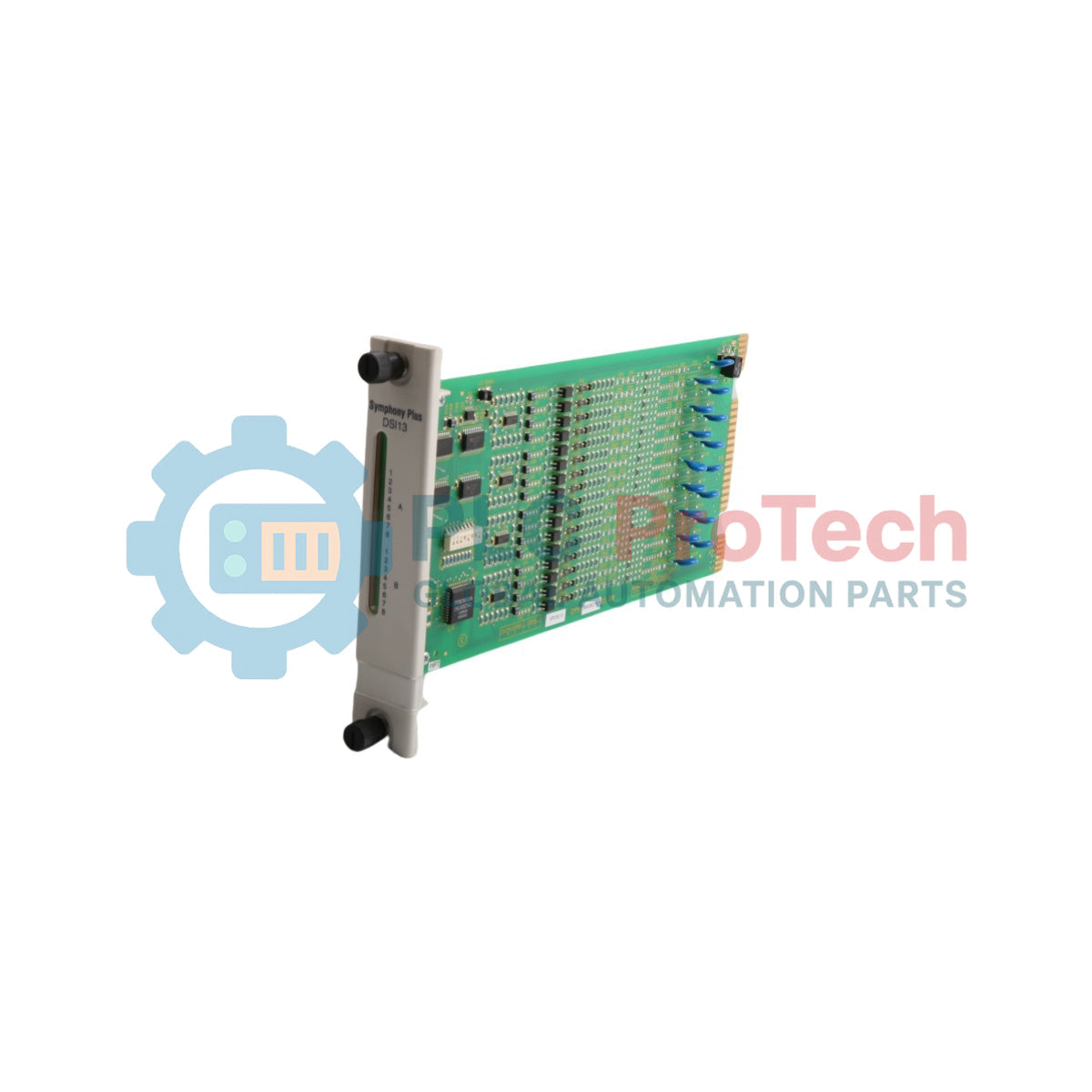

ABB SPDSI13 Symphony Plus Modulo di ingresso digitale

SKU SPDSI13

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: SPDSI13

  • Country of origin:Sweden

  • Product Type: Modulo di ingresso digitale

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 810g

  • Dimensions: 3,5 cm x 31,5 cm x 17,6 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

ABB SPDSI13 è un modulo di ingresso digitale ad alta densità, progettato per l'architettura del sistema di controllo distribuito Symphony Plus. Operando come componente centrale di elaborazione dei segnali all'interno della piattaforma S+ HR I/O (Harmony Rack), questo modulo offre 16 canali di ingresso discreti ottimizzati specificamente per il rilevamento di circuiti di campo a 24 VCC. Grazie a un'architettura hardware fissa con nessun ponticello di configurazione interno, ABB SPDSI13 elimina gli errori di selezione manuale in loco e utilizza l'isolamento con optoaccoppiatori galvanici per interfacciare in sicurezza i contatti puliti di campo con il bus logico interno del sistema.

Caratteristiche

  • 16 canali DI isolati: Layout di elaborazione discreta ad alta densità che mappa il numero massimo di punti di monitoraggio all'interno dell'impronta di un singolo slot dello chassis.
  • Soglie fisse a 24 VCC: Adattamento preciso della tensione, progettato direttamente per circuiti di alimentazione della strumentazione industriale standardizzati.
  • Profilo di progettazione senza ponticelli: La completa assenza di ponticelli di configurazione hardware integrati previene ritardi nell'implementazione e errori nella configurazione del cablaggio.
  • Accoppiamento al bus Harmony Rack: Si collega nativamente al backplane del sistema per garantire il polling degli stati a bassa latenza e la diagnostica continua a livello di modulo.

Applicazioni

  • Tracciamento della sequenza degli eventi (SOE) per interblocchi di processo critici e segnali di sgancio delle turbine.
  • Monitoraggio dei contatti ausiliari per interruttori di distribuzione dell'alimentazione a bassa tensione e stato dei centri di controllo motori.
  • Interfaccia per pannello di marshalling remoto per interruttori di strumenti di campo a contatto pulito e conferme della posizione delle valvole.

Specifiche tecniche


Produttore ABB
ID prodotto SPDSI13
Designazione ABB SPDSI13
Tipo di canale DI (ingresso digitale)
Numero di canali di ingresso 16 canali
Tensione nominale del segnale 24 VCC
Personalizzazione integrata Nessuno (layout fisso del circuito senza ponticelli)
Profondità / lunghezza netta del prodotto 73.66 mm
Altezza netta del prodotto 358.14 mm
Larghezza netta del prodotto 266.70 mm
Peso netto del prodotto 0.81 kg (calcolato)
Dimensioni dell'imballaggio 410 mm x 320 mm x 110 mm (calcolato)
Categoria RAEE 5. Apparecchiatura di piccole dimensioni (nessuna dimensione esterna superiore a 50 cm)
Numero di tariffa doganale / Codice HS 85389081

Connessioni e interfacce


Connettore di interfaccia Profilo di destinazione e mappatura del circuito
Pin posteriori bordo scheda Si inserisce direttamente negli slot di comunicazione del sottorack Harmony Rack standard, instradando gli stati logici verso il nodo di controllo ed estendendo i canali di circuito isolati 1-16 fino al livello di terminazione.
Morsettiere di campo Gestito ed elaborato interamente dall'unità di terminazione (TU) Symphony Plus designata, abbinata allo slot del backplane. Consultare i singoli blocchi terminali TU per la disposizione esatta delle viti.

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

L'hardware del modulo riporta l'identificativo firmware designato SPDSI13. È progettato esclusivamente per ambienti a 24 VDC e differisce sostanzialmente dai moduli adattabili a più tensioni tramite jumper, come l'SPDSI22. Durante la sostituzione a caldo o la sostituzione delle schede nei sistemi Harmony Rack esistenti, assicurarsi che il database di configurazione software corrisponda esplicitamente alla definizione del blocco di ingressi digitali fissi a 24 VDC, per evitare errori di mancata corrispondenza tra hardware e logica.

Problemi applicativi e note ingegneristiche

Questo modulo presenta soglie operative rigorose. L'applicazione di potenziali a 48 VDC, 125 VDC o 120 VAC a questi canali causerà un sovraccarico termico immediato, la bruciatura delle piste sul lato campo o danni catastrofici agli optoaccoppiatori integrati. Deve essere utilizzato esclusivamente in reti di segnali di processo a 24 VDC.

Suggerimenti per la messa in servizio e il cablaggio

Poiché questo modulo utilizza un layout senza jumper, la velocità di installazione preliminare alla messa in servizio aumenta notevolmente. La diagnostica dei loop di campo deve concentrarsi interamente sul controllo della distribuzione del comune del loop e sulla verifica della stabilità del potenziale di eccitazione direttamente sul blocco esterno dell'unità di terminazione (TU) Symphony Plus prima di inserire il modulo nel relativo slot attivo del backplane.

Linee guida per l'installazione

  AVVERTENZA CRITICA: Disalimentare tutte le sorgenti esterne di eccitazione a 24 VDC e assicurarsi che lo slot del subrack di destinazione sia privo di correnti attive nei loop di campo prima di inserire il modulo. L'inserimento di moduli in linee di campo alimentate, in cortocircuito o ad alta induttanza senza isolamento del circuito può causare un degrado induttivo sui connettori di comunicazione del backplane.

1

Esaminare le configurazioni degli schemi dei loop locali per confermare che lo slot assegnato corrisponda a un'allocazione per loop discreto a 24 VDC.



2

Allineare con precisione le guide dei bordi superiore e inferiore del gruppo della scheda a circuiti stampati all'interno dei canali guida del subrack.



3

Premere il bordo anteriore in modo uniforme e deciso finché la scheda non scorre completamente all'indietro, fino ad aderire al connettore femmina del bus dati posteriore.



4

Serrare saldamente i dispositivi di fissaggio imperdibili della piastra anteriore per verificare la messa a terra meccanica del telaio e proteggere il modulo dalle vibrazioni strutturali ad alta frequenza.


FAQ

Questa scheda richiede regolazioni manuali dell'hardware prima del montaggio sul campo?

No. L'hardware presenta un'architettura di ingresso fissa a 24 V CC, senza ponticelli sulla scheda, eliminando qualsiasi operazione di preconfigurazione fisica prima dell'installazione nel pannello.

Cosa accade se a questi canali vengono applicate tensioni di rete superiori, come 120 V CA?

L'esposizione degli ingressi del circuito a tensioni superiori al valore nominale di 24 V CC causerà il guasto immediato degli optoaccoppiatori, il deterioramento delle piste del circuito o danni permanenti ai percorsi dei canali.

Dove è possibile verificare i dati dello schema dei terminali e della mappatura dei pin?

I collegamenti del cablaggio dei segnali esterni sono determinati interamente dalla specifica unità di terminazione Symphony Plus installata sul retro dell'alloggiamento del rack, non sul pannello frontale della scheda.
