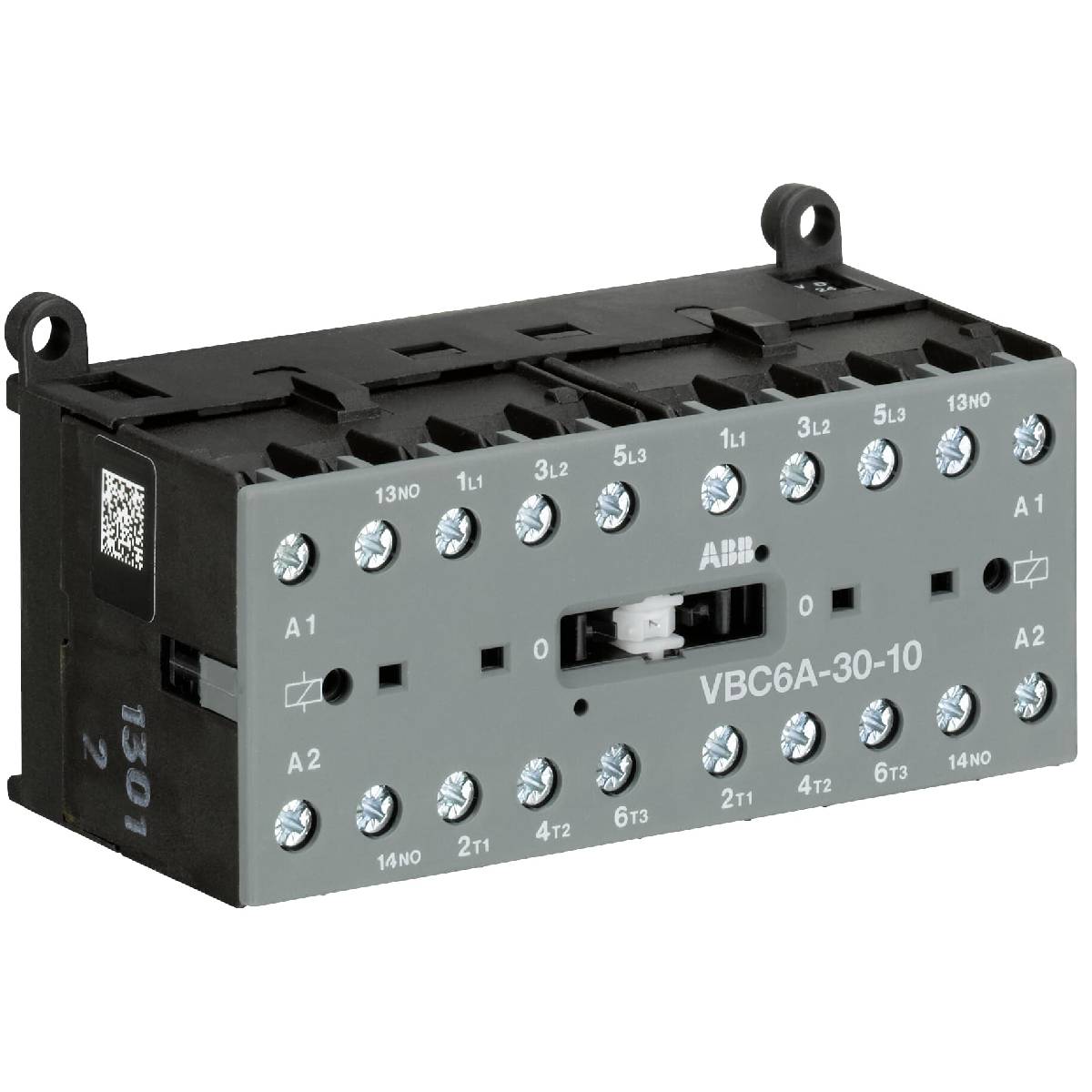

ABB VBC6A-30-10-01 GJL1213911R0101 Contattore miniaturizzato per inversione

SKU VBC6A-30-10-01 GJL1213911R0101

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: VBC6A-30-10-01 GJL1213911R0101
Country of origin:Sweden
Product Type: Mini contattore invertitore
Barcode: 85365080
Payment: T/T, Western Union
Weight: 1845g
Dimensions: 54 mm x 115 mm x 280 mm (A x L x P)
Shipping port: Xiamen
Warranty: 12 months

Descrizione

L'assemblaggio meccanico VBC6A-30-10-01 è un mini contattore invertitore compatto a 3 poli con 1 contatto ausiliario integrato, morsetti a vite, interblocco meccanico e funzioni di blocco di sicurezza. Questo dispositivo elettrico controlla carichi di motori trifase fino a 4 kW (AC-3), consentendo una commutazione direzionale sicura durante il funzionamento e impedendo l'attivazione simultanea delle bobine di inversione. Progettato per applicazioni in cui l'affidabilità è fondamentale e lo spazio è limitato, viene ampiamente utilizzato in ambienti di automazione e controllo residenziali, commerciali e industriali.

Caratteristiche

Dotato di interblocco meccanico integrato e blocco di sicurezza per proteggere il meccanismo di inversione.
Bobina operativa integrata da 24 V CC, silenziosa e senza ronzio.
Indicazione visiva chiara della posizione dell'interruttore sul contenitore anteriore.
Montaggio flessibile con supporto sia per guide standard sia per installazioni a parete su superfici piane.

Applicazioni

Carichi di controllo per motori trifase fino a 4 kW (ambiente AC-3).
Circuiti di controllo direzionale automatizzati nei settori dell'automazione industriale.
Configurazioni di controllo di derivazioni motore in spazi ristretti per strutture commerciali e residenziali.

Informazioni per l'ordinazione

Parametro	Valore
Tipo di prodotto esteso	VBC6A-30-10-01
ID prodotto	GJL1213911R0101
EAN	4013614053856
Quantità minima ordinabile	1 pezzo

Specifiche tecniche

Parametro	Specifica
Produttore	ABB
ID prodotto	GJL1213911R0101
Tipo di prodotto esteso	VBC6A-30-10-01
Descrizione del catalogo	Mini contattore invertitore VBC6A 24 V CC - 3 NO - 0 NC - Morsetti a vite
Numero di tariffa doganale	85365080
Unità del livello 1 dell'imballaggio	scatola da 5 pezzi
Larghezza del livello 1 dell'imballaggio	115 mm
Profondità / lunghezza del livello 1 dell'imballaggio	280 mm
Altezza del livello 1 dell'imballaggio	54 mm
Peso lordo del livello 1 dell'imballaggio	1.845 kg

Linee guida per l'installazione

Configurazione del montaggio: Fissare saldamente su strutture con guida DIN standard oppure utilizzare i fori dedicati per il montaggio a parete nelle installazioni su superficie.
Cablaggio dei morsetti: Instradare i percorsi trifase in ingresso e in uscita verso i morsetti a vite specificati, garantendo collegamenti ordinati.
Ottimizzazione dello spazio: Sfruttare l'ingombro meccanico compatto per ridurre al minimo lo spazio complessivo occupato dall'assemblaggio del pannello.

Conformità e certificazioni

Dichiarazione di conformità - CE: 1SAD101100-3101
Dichiarazione di conformità UKCA: 1SAD201100-3101
Certificato CB: 1SAA938000-2002
Certificato CCC: 2024010304658943
Certificato UL: E191658-19881208
Certificato DNV GL: 15AA938000-0306
Certificato RMRS: 15AA938000-0704
Certificato A2L - IEC: 15AA938000-4601
Dichiarazione ambientale di prodotto - EPD: 1SAC200410H0001

FAQ

Qual è l'applicazione principale di questo mini contattore per inversione?

Il dispositivo viene utilizzato per il controllo della direzione di carichi a motore trifase fino a 4 kW secondo la categoria AC-3.

Quali sono le principali caratteristiche di sicurezza integrate nel dispositivo?

Il dispositivo dispone di un interblocco meccanico integrato e di un blocco di sicurezza per impedire azioni di inversione simultanee.

Quali tipi di collegamenti ai terminali sono disponibili?

Il dispositivo dispone di morsettiere industriali a vite per collegamenti elettrici sicuri.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
