ABB YPQ 201 YT204001-KA/2 Scheda CPU

SKU YT204001-KA/2

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: YT204001-KA/2

  • Country of origin:Sweden

  • Product Type: Scheda CPU

  • Barcode: 85389091

  • Payment: T/T, Western Union

  • Weight: 800g

  • Dimensions: 28,0 cm x 22,0 cm x 6,5 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

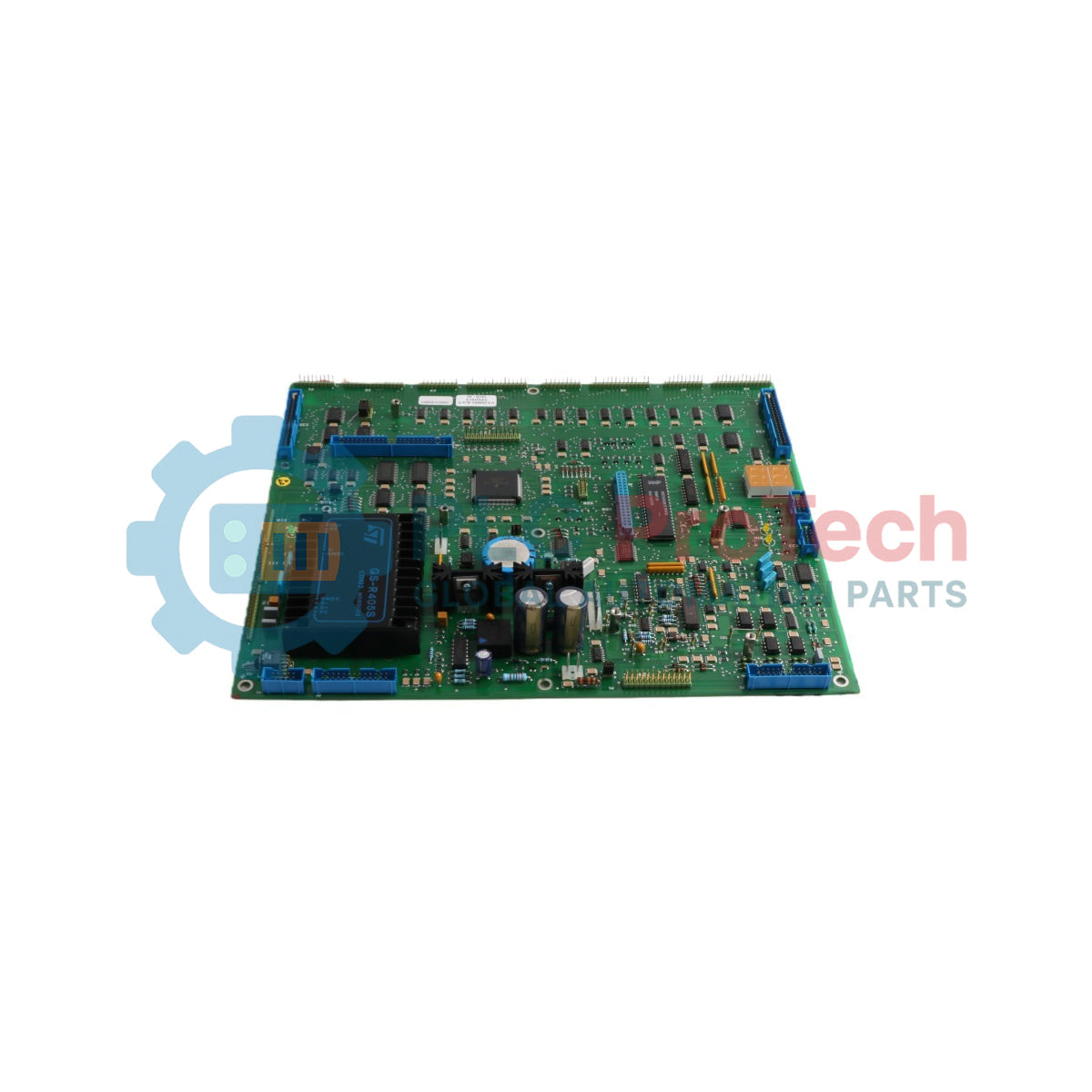

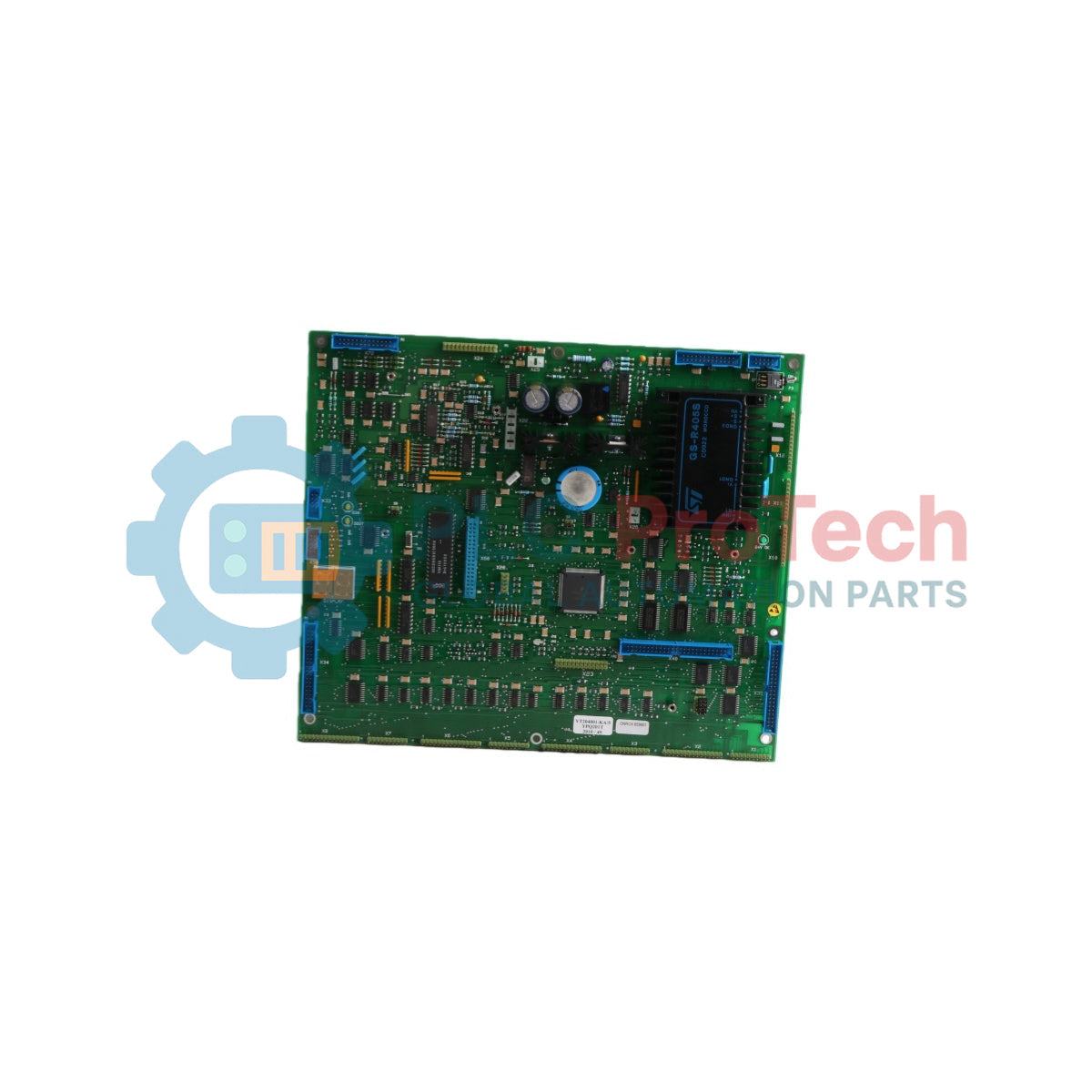

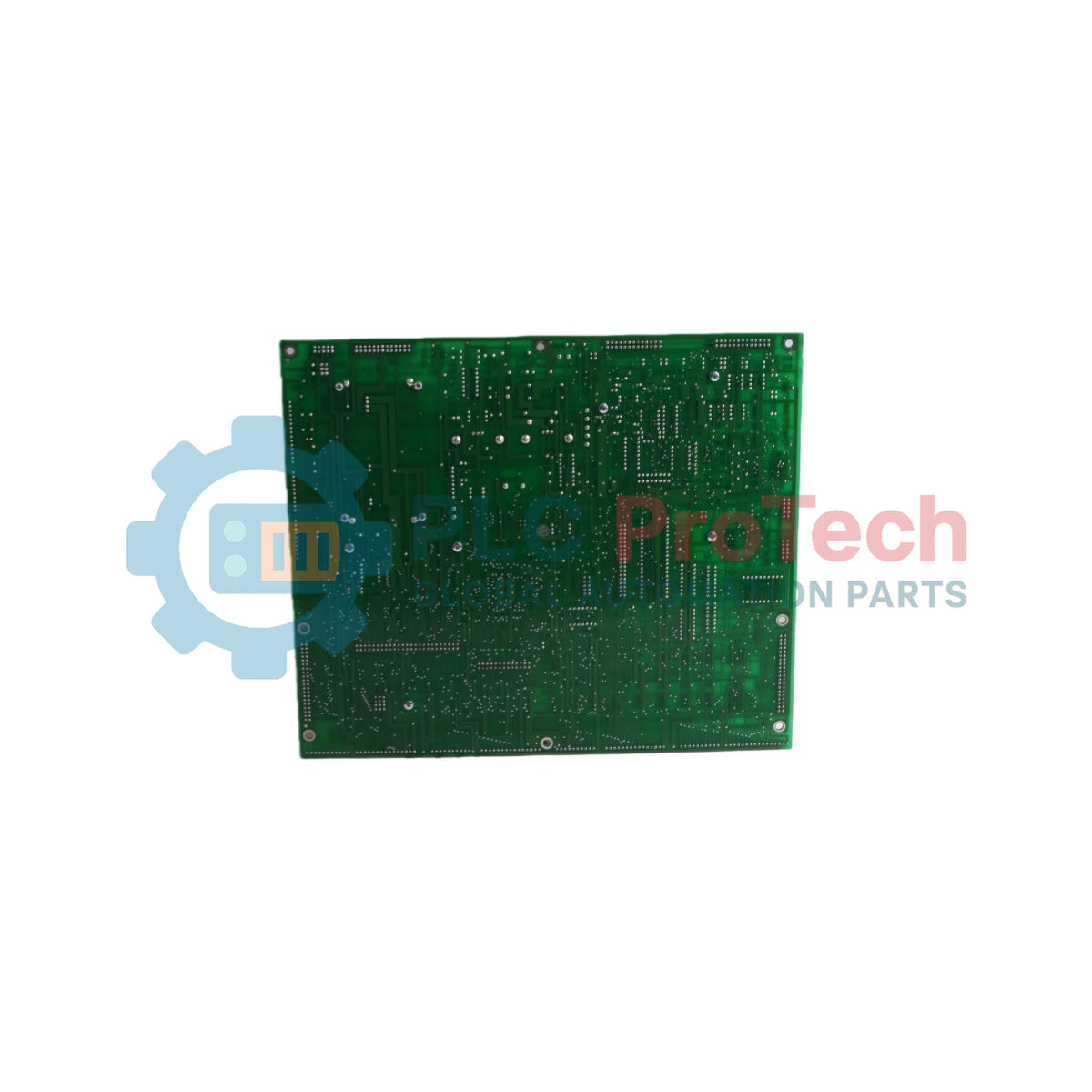

L'ABB YPQ201A YT204001-KA/2 è una scheda con unità centrale di elaborazione industriale progettata per il controllo dell'automazione per impieghi gravosi nelle topologie legacy degli azionamenti e nelle reti di distribuzione elettrica. Operando come hub di calcolo principale, questa scheda esegue algoritmi di controllo complessi, gestisce comunicazioni fieldbus ad alta velocità e monitora la diagnostica del sistema in tempo reale. Realizzato con componenti semiconduttori di grado industriale, il modulo garantisce un'elevata compatibilità elettromagnetica e stabilità termica in condizioni di sollecitazione operativa continua negli ambienti industriali difficili.

Caratteristiche principali

  • Processore centrale integrato: Architettura dedicata a microprocessore ad alta affidabilità, ottimizzata per l'esecuzione deterministica di attività in tempo reale.
  • Interfaccia LED a due cifre: Display hardware integrato che fornisce istantaneamente codici numerici dei guasti diagnostici e il monitoraggio dello stato operativo.
  • Comunicazioni industriali: Interfacce integrate native per la connettività Ethernet, la diagnostica USB ad alta velocità e il robusto instradamento delle reti CANbus.
  • Integrazione di reti passive: Reti di resistenze ad alta precisione integrate, che proteggono i percorsi della logica interna dei segnali dal rumore elettrico e dal degrado del segnale.
  • Disposizione dei componenti robusta: Assemblaggio con scheda a circuiti stampati multistrato dotata di rivestimento conforme, per resistere ai contaminanti particellari presenti nell'aria.

Applicazioni industriali

  • Controllo dell'azionamento CC ABB Tyrak: Funge da motore di calcolo principale per la gestione dei circuiti di regolazione della velocità, della coppia e della sincronizzazione del pilotaggio.
  • Sistemi di attuatori magnetici: Impiegati in installazioni specializzate di apparecchiature di manovra in media tensione, come i sottorack di controllo degli interruttori della serie AMVAC.
  • Nodi di automazione distribuiti: Funziona come livello indipendente di aggregazione ed elaborazione dei dati, comunicando con le architetture DCS dei supervisori.

Specifiche tecniche

Parametro Valore / Specifica
Produttore ABB
Numero di modello YPQ201A
Codice articolo YT204001-KA/2
Tipo di modulo Scheda dell'unità centrale di elaborazione
Tensione di alimentazione nominale 12 V CC
Interfacce integrate Ethernet, USB, CANbus
Diagnostica locale Pannello LED segmentato a 2 cifre
Paese di origine Svezia
Peso di spedizione (calcolato) 0,80 kg
Dimensioni della confezione (calcolate) 28,0 cm x 22,0 cm x 6,5 cm

Linee guida per l'installazione e l'impiego sul campo

AVVERTENZA CRITICA PER LA SICUREZZA DEL SISTEMA

Isolare tutte le reti di alimentazione CA principali e i circuiti secondari di alimentazione ausiliaria a 12 V CC prima di maneggiare il modulo. La carica residua nei componenti elettronici di potenza adiacenti comporta rischi letali di scosse elettriche. Assicurarsi che un apposito braccialetto di messa a terra contro le scariche elettrostatiche sia collegato saldamente al telaio del rack di sistema prima di estrarre o inserire la scheda di elaborazione.

I tecnici sul campo devono eseguire la sostituzione del modulo seguendo rigorosi protocolli ingegneristici per evitare incompatibilità hardware o guasti del segnale:

1
Verifica del firmware: Controllare le etichette del chip EPROM o flash sulla scheda precedente. Annotare il numero di revisione esatto per confermare la compatibilità funzionale con il modulo processore sostitutivo prima del montaggio meccanico.
2
Allineamento meccanico: Far scorrere uniformemente la scheda lungo le guide del sub-rack. Non forzare il modulo; i percorsi orizzontali della scheda devono allinearsi perfettamente con l'interfaccia del connettore del backplane posteriore.
3
Coppia di serraggio e posizionamento dei morsetti: Serrare completamente le viti di fissaggio della scheda per completare il percorso di messa a terra dello chassis. Fissare i connettori del bus di campo e i cavi di comunicazione, assicurandosi che le linguette di bloccaggio scattino saldamente in posizione.
4
Analisi dell'avvio: Applicare l'alimentazione ausiliaria a 12 V CC e monitorare immediatamente il display LED integrato a 2 cifre. Deve essere eseguito un ciclo di avvio standard senza visualizzare codici di errore di sistema persistenti.

FAQ

Qual è la differenza principale tra i sottomodelli KA/2 e KA/5?

I sottomodelli indicano specifiche revisioni hardware o versioni firmware di base installate in fabbrica. I componenti elettronici e l'ingombro fisico rimangono identici, ma è necessario verificare che la revisione del chip integrato corrisponda ai parametri del sistema.

Come interpreto i codici numerici visualizzati sul display LED integrato a 2 cifre?

Il display mostra sequenze diagnostiche esadecimali. I normali cicli di avvio visualizzano in sequenza i codici di configurazione, mentre i codici fissi durante il funzionamento indicano errori di comunicazione o problemi di parità della RAM, come descritto nel manuale tecnico.

Questa scheda di controllo richiede un modulo di memoria esterno separato per l'avvio?

La scheda contiene componenti di logica di sistema integrati, ma i parametri dell'applicazione e le configurazioni specifiche del dispositivo dipendono dalla configurazione del chip firmware o dal caricamento della memoria del backplane dalla rete di unità host.
