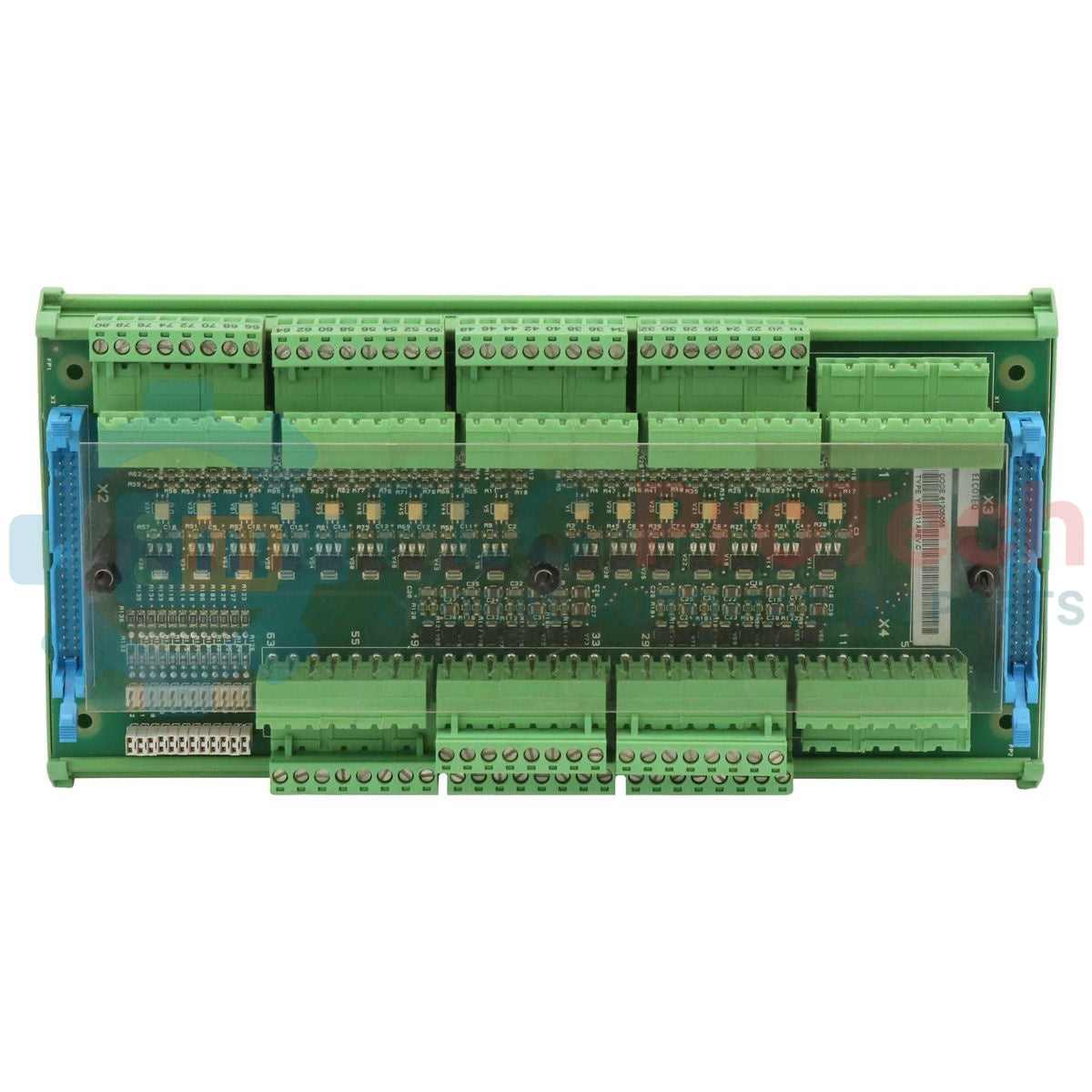

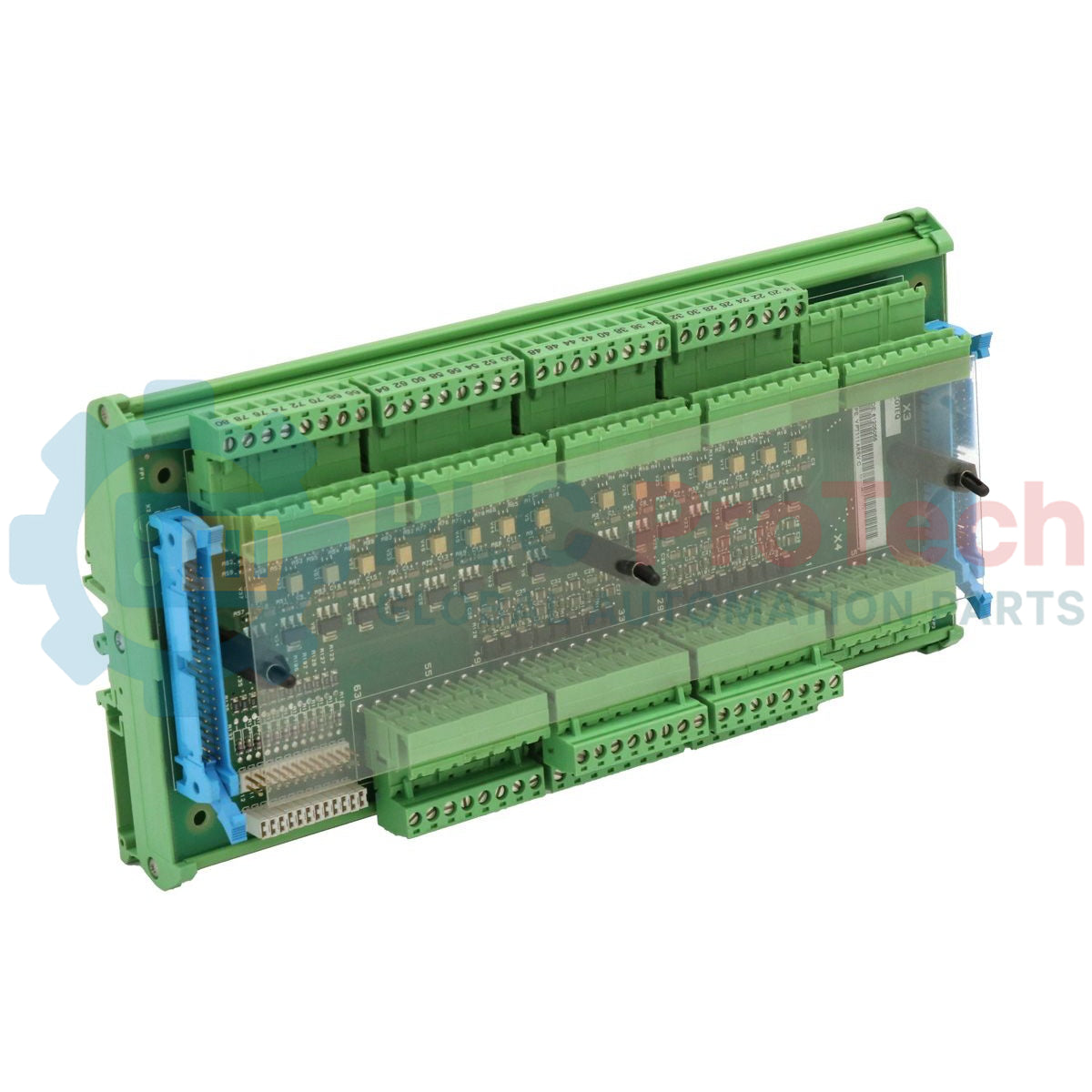

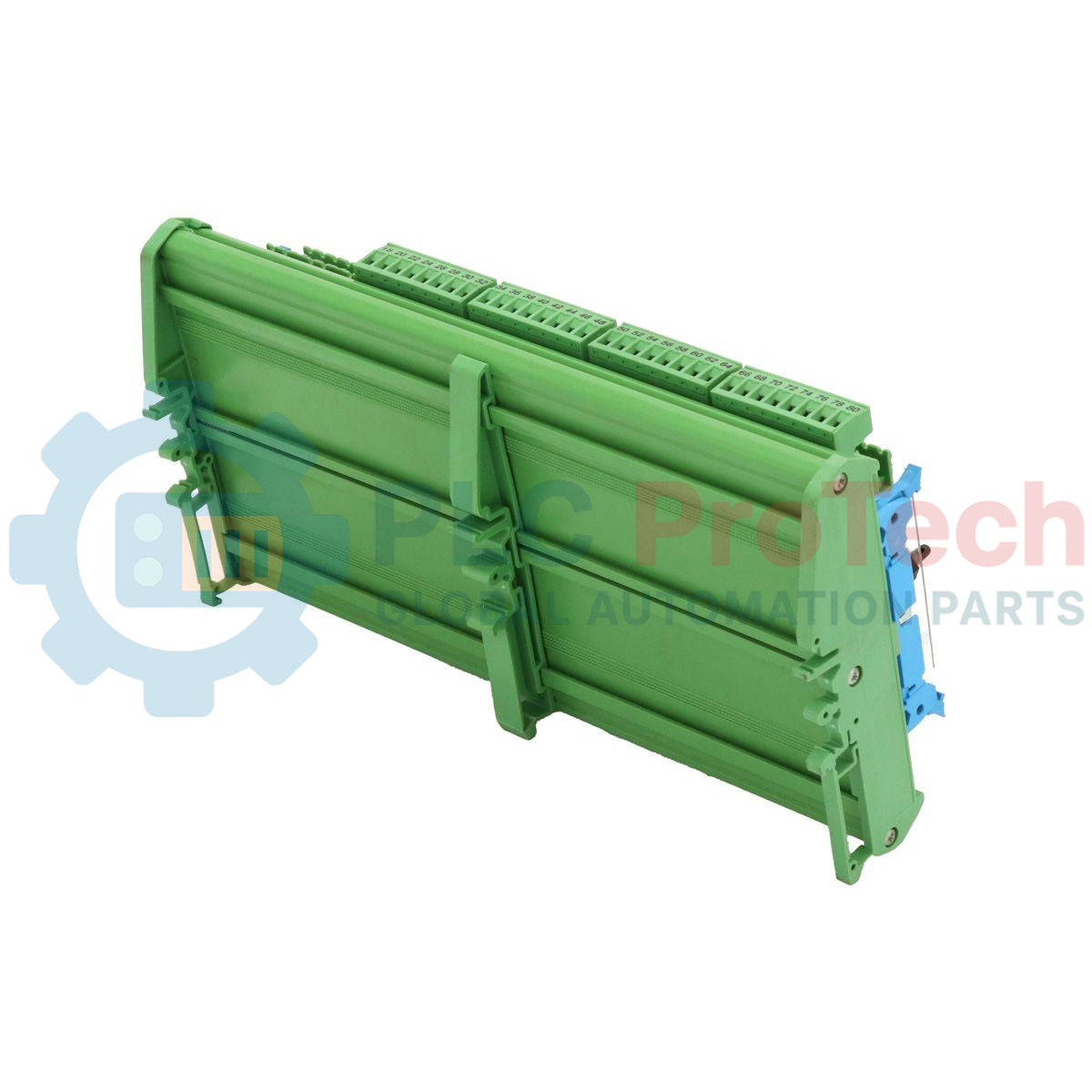

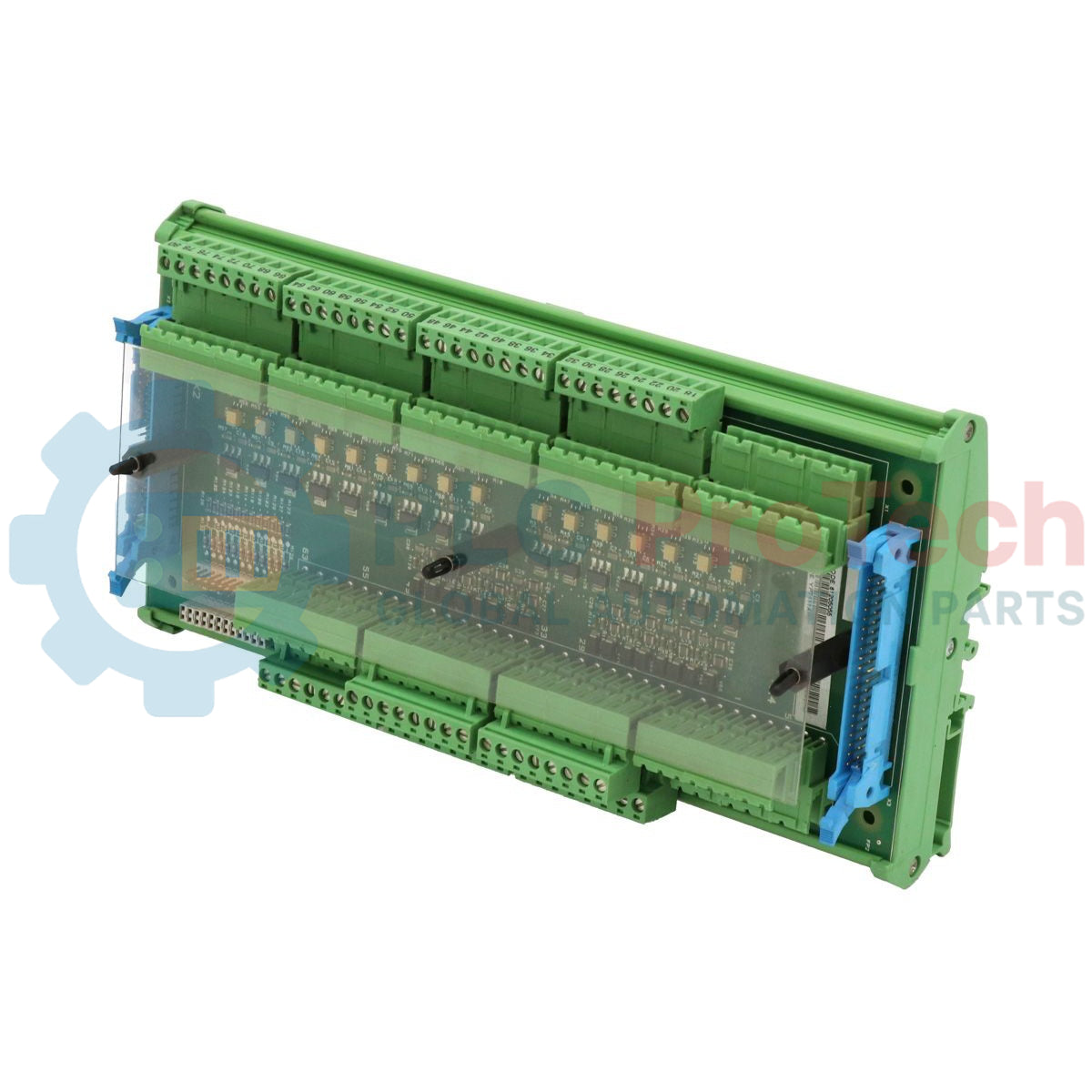

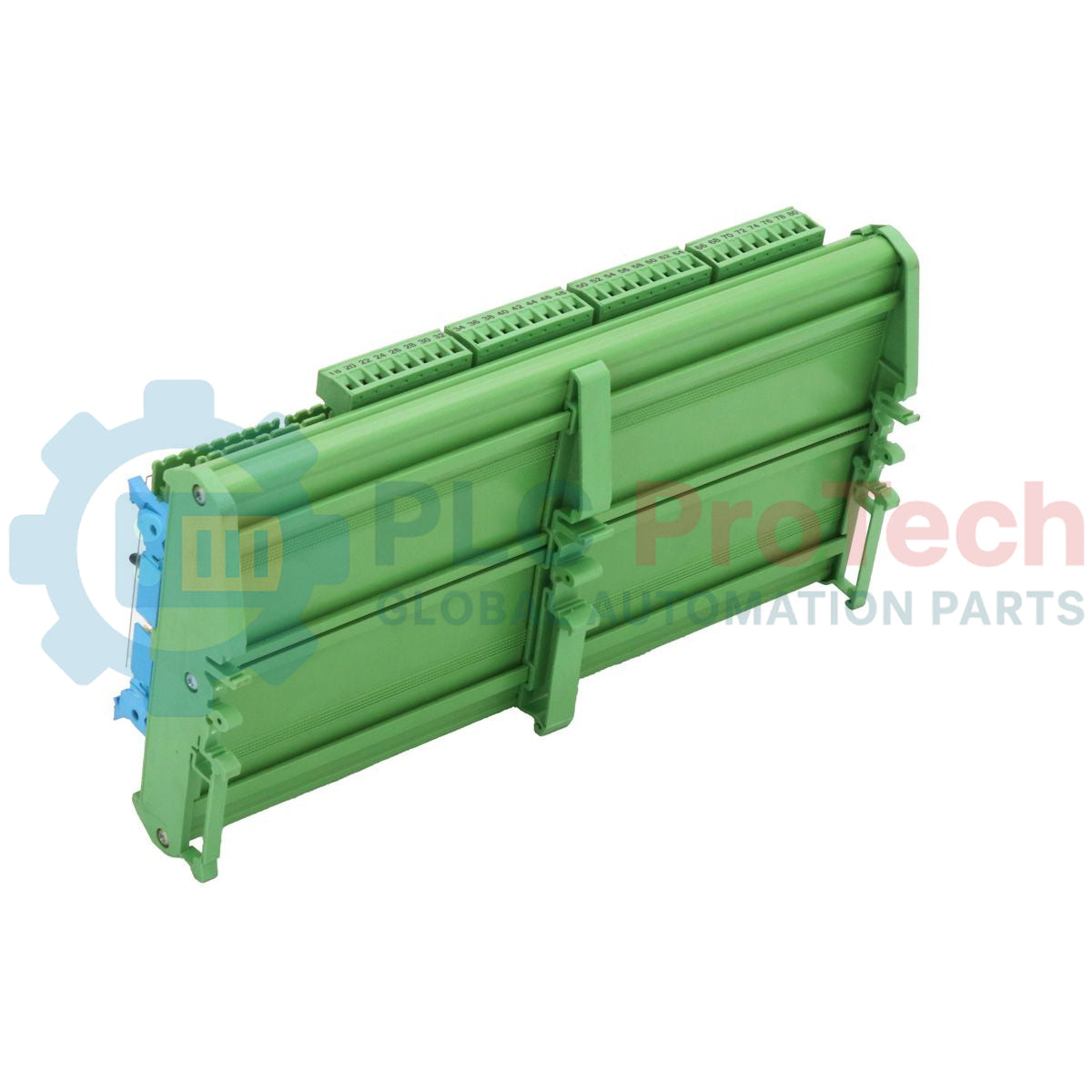

Scheda terminale I/O estesa ABB YPT-111A Stromberg

Panoramica

Lo Stromberg YPT-111A di ABB (indicato anche come YPT111A) è una scheda terminale I/O estesa di livello industriale, progettata per fungere da interfaccia principale di collegamento degli strumenti di campo per l'architettura del sistema di controllo Stromberg legacy. Operando insieme alla scheda di elaborazione I/O estesa YPQ-111A , questa unità collega la strumentazione digitale e analogica di campo alla logica di elaborazione centrale. In impianti a processo continuo gravoso, come cartiere, strutture per la lavorazione dei metalli e sistemi di distribuzione dell'alimentazione marina, un guasto nella terminazione dei segnali può bloccare i circuiti di telemetria critici. La YPT-111A risolve il problema separando i percorsi di distribuzione dell'alimentazione e organizzando i segnali di campo prima di instradarli attraverso due connettori a nastro piatto da 40 pin. Questo layout di interfaccia isolato semplifica notevolmente l'accesso diagnostico, impedisce che le sovratensioni lato campo distruggano l'elettronica principale e contribuisce a ridurre i tempi di fermo non programmati del sistema.

Layout del circuito e configurazione della topologia

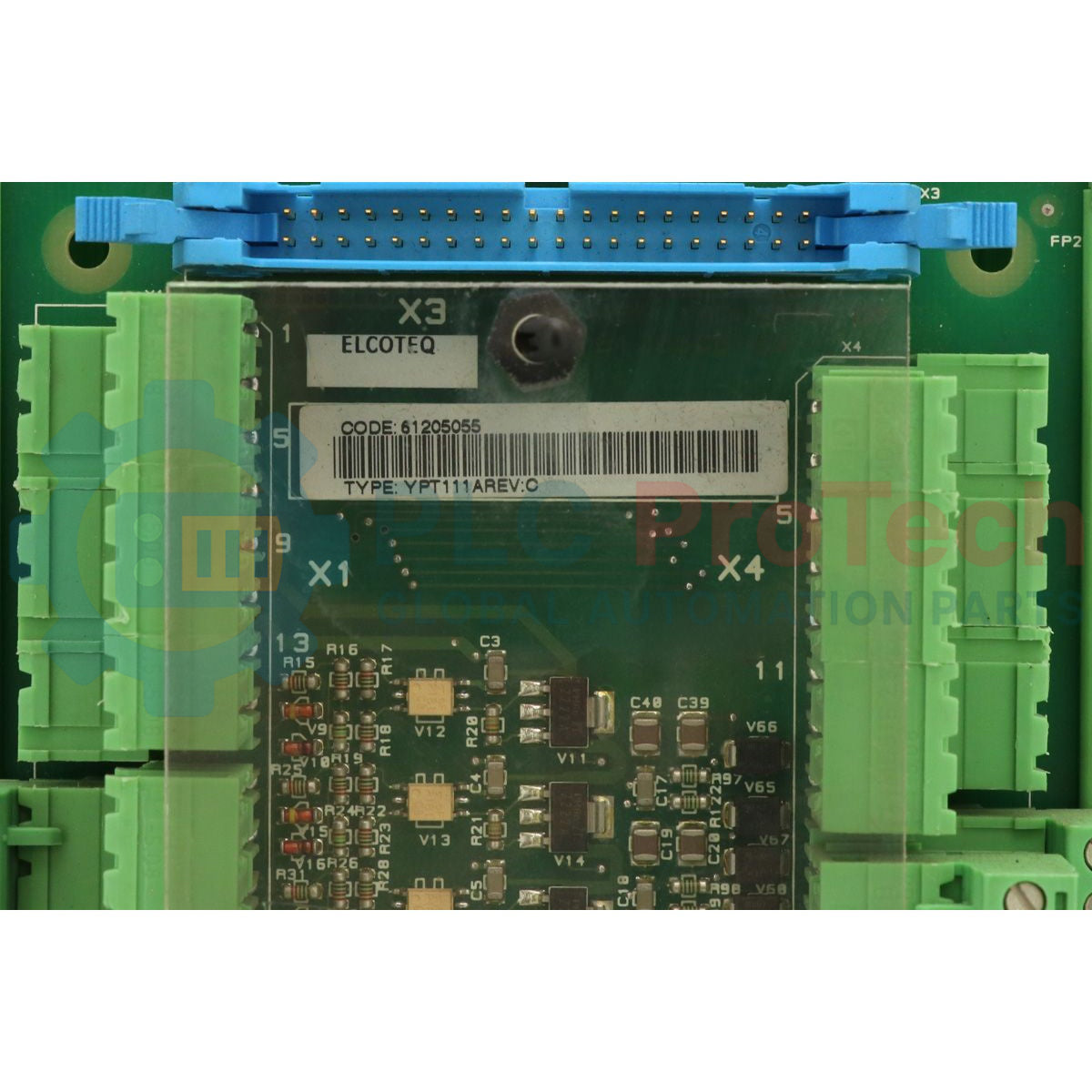

La topologia circuitale della YPT-111A è incentrata su un'architettura di alimentazione indipendente a doppio bus, gestita tramite il connettore di alimentazione principale X1. Per ridurre al minimo l'iniezione di rumore e la propagazione dei guasti tra i canali, la scheda mantiene due guide di alimentazione completamente separate a 24 VCC. La prima guida, contrassegnata +24V IN / BI, alimenta esclusivamente i circuiti degli ingressi binari attraverso i pin 1, 3, 5 e 7 di X1. La seconda guida, contrassegnata +24V IN, alimenta esclusivamente la scheda YPQ-111A associata quando configurata come nodo I/O seriale remoto tramite i pin 9, 11, 13 e 15. Il layout hardware dispone di quattro posizioni terminali in parallelo per ciascuna guida, consentendo ai tecnici di collegare in cascata i circuiti di alimentazione in ingresso verso le schede terminali YPT-111A o YPT-111B adiacenti senza installare blocchi di distribuzione esterni.

Matrice dei parametri hardware

Integrazione del sistema e domande frequenti sulla manutenzione

In quale specifica condizione del sistema i pin 9, 11, 13 e 15 del connettore X1 devono rimanere scollegati?

I pin 9, 11, 13 e 15 del connettore X1 non devono mai essere collegati né alimentati con 24 VCC se la scheda YPQ-111A associata funziona come I/O locale. Quando è configurata localmente, la YPQ-111A riceve l'alimentazione di esercizio e instrada la logica direttamente dal connettore del backplane parallelo del controller applicativo YPP-110A , invece di utilizzare l'opzione del bus seriale remoto.

Come funziona il meccanismo di alimentazione in cascata tra più schede terminali?

La scheda fornisce quattro connessioni interne in parallelo sia per la guida degli ingressi binari sia per la guida di alimentazione I/O remota. Quando si collegano le schede in cascata, si porta l'alimentazione primaria a 24 VCC al primo terminale. I tre pin liberi rimanenti su quel morsetto funzionano automaticamente come uscite di alimentazione in parallelo, consentendo di collegare tramite ponticello l'alimentazione a 24 VCC direttamente al blocco successivo in serie.

Che tipo di cablaggio è necessario per collegare la scheda terminale al modulo I/O interno?

Il collegamento richiede due cavi a nastro piatto identici ad alta densità da 40 pin. Questi cavi devono essere controllati regolarmente per verificare l'usura dell'isolamento o la presenza di crepe fisiche, soprattutto quando vengono installati all'interno di involucri esposti a vibrazioni industriali a bassa frequenza.

Guida al collaudo sul campo e al cablaggio di sicurezza

• Inserimento dei collegamenti a nastro: Disattivare tutta l'alimentazione del sistema di controllo prima di collegare i due cavi a nastro piatto da 40 pin tra la YPT-111A e la scheda YPQ-111A . Allineare le chiavi di polarizzazione su entrambi i connettori a nastro con le scanalature corrispondenti delle prese sulla scheda, per evitare di piegare i pin o causare disallineamenti.

• Separazione dei bus di alimentazione: Verificare che l'alimentazione degli strumenti di campo a 24 VCC (+24V IN / BI) e l'alimentazione della logica remota (+24V IN) provengano da sorgenti terminali isolate, se le specifiche di isolamento del sistema richiedono fusibili separati per i circuiti. Non cortocircuitare i bus di alimentazione distinti sul connettore X1 durante il collaudo.

• Limite del collegamento in cascata e sicurezza contro le sovracorrenti: Quando si collegano in cascata circuiti a 24 VCC verso schede YPT-111A o YPT-111B secondarie, calcolare l'assorbimento cumulativo di tutti i circuiti binari attivi. Assicurarsi che il carico complessivo non superi la portata di corrente della pista in rame o del fusibile di alimentazione principale installato all'interno del pannello.

• Distanza dal backplane locale: Quando si utilizza la YPQ-111A come I/O locale collegato direttamente al controller applicativo YPP-110A , assicurarsi che nessun cavo in discesa o ponticello entri in contatto con i pin da 9 a 15 del connettore X1. Isolare queste posizioni terminali per prevenire cortocircuiti accidentali durante la manutenzione ordinaria del pannello.
