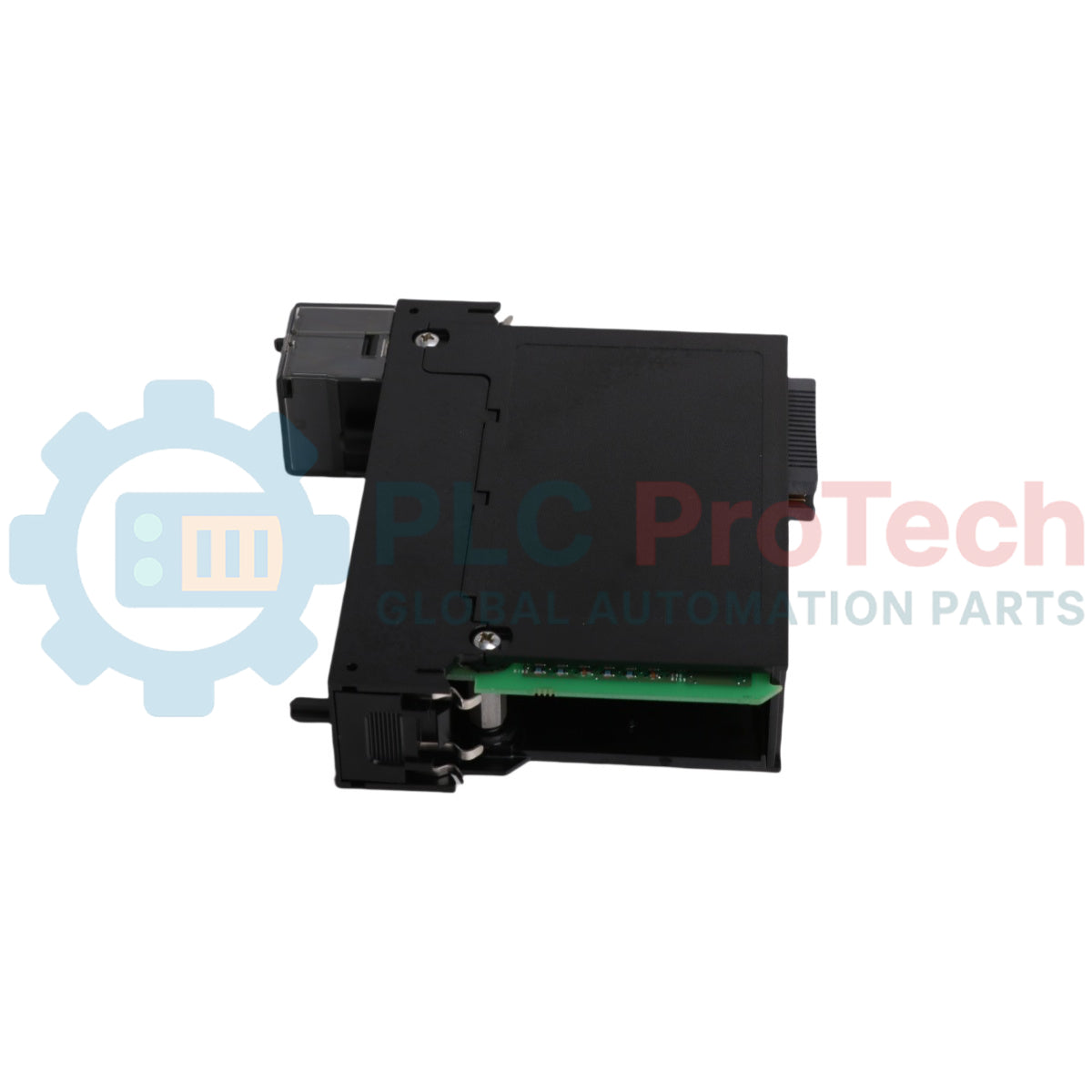

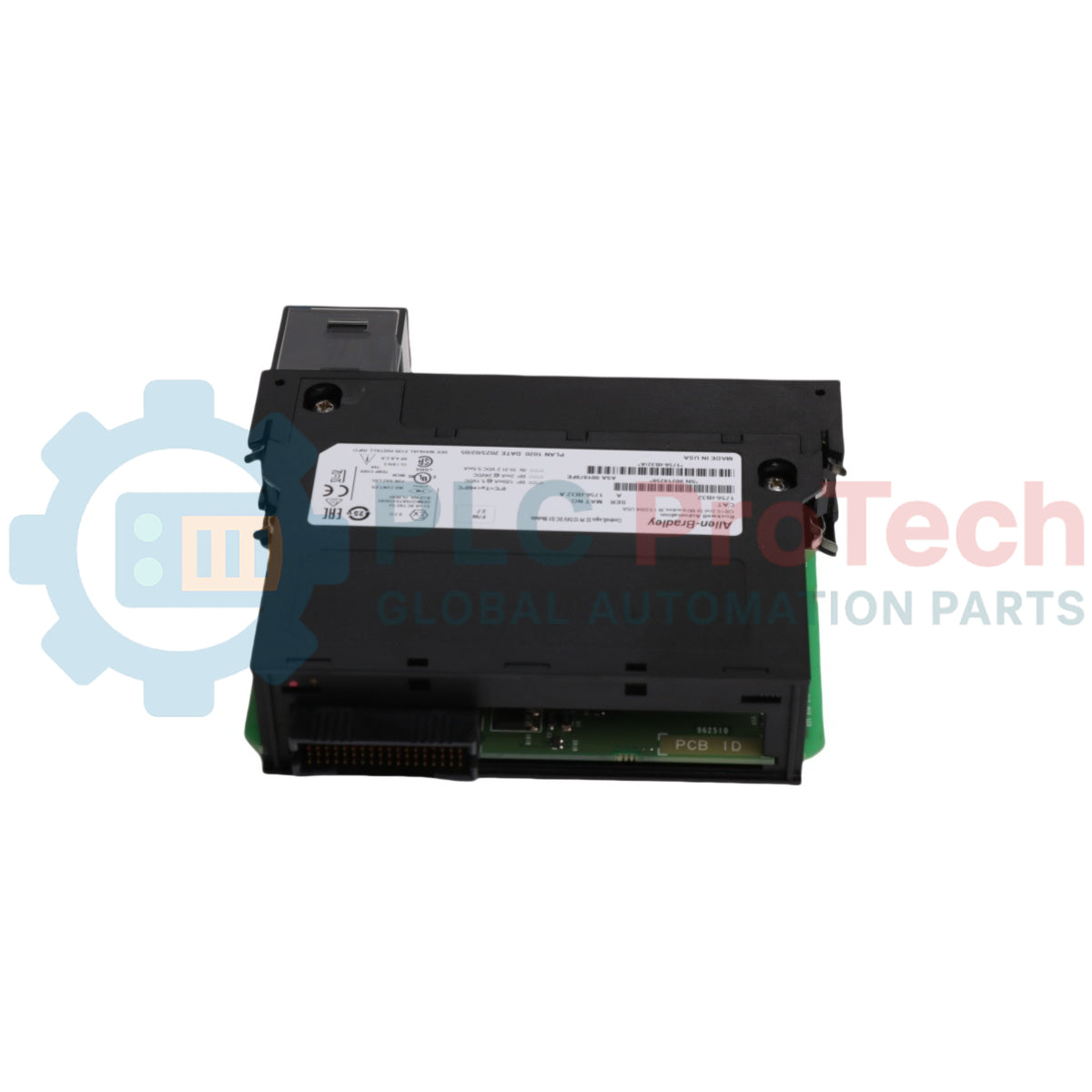

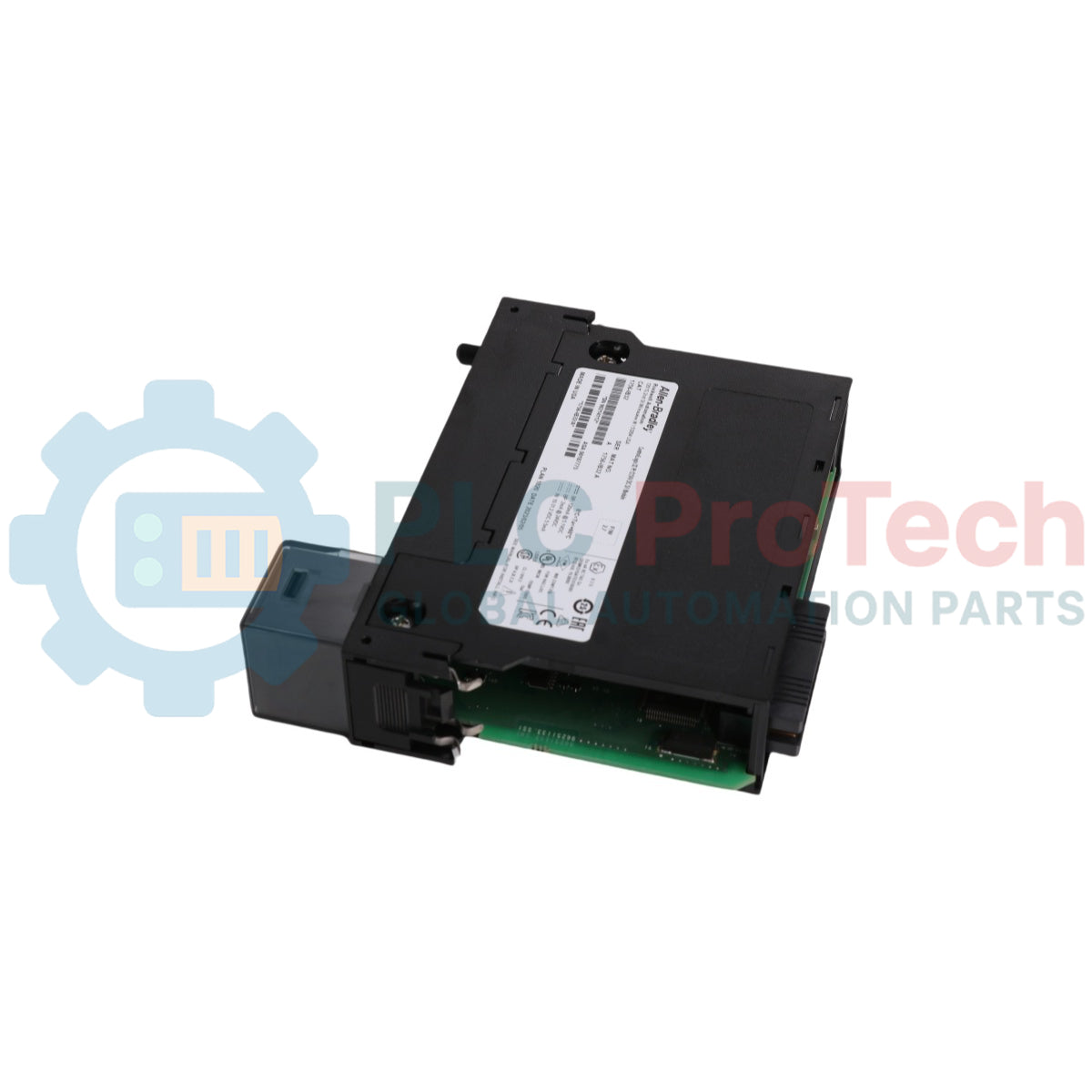

Modulo di ingresso digitale ControlLogix Allen-Bradley 1756-IB32

Il 1756-IB32 è un modulo di ingressi digitali ControlLogix ad alta densità, progettato per il rilevamento On/Off nelle architetture di automazione PLC e DCS. Funziona con una tensione nominale di ingresso di 24 V CC (intervallo 10…31,2 V CC) e dispone di 32 punti di ingresso sinking o sourcing, suddivisi in due gruppi da 16 punti. Il modulo si interfaccia con dispositivi di rilevamento quali interruttori di finecorsa, sensori di prossimità, pulsanti e selettori, trasmettendo in modo asincrono lo stato degli ingressi ai controllori Logix 5000 tramite il modello di rete Producer/Consumer sul backplane.

Caratteristiche

• Alta densità a 32 punti: fornisce 32 canali di ingresso organizzati in due gruppi da 16 punti per ottimizzare l'uso degli slot del telaio.
• Rimozione e inserimento sotto tensione (RIUP): consente la manutenzione e la sostituzione del modulo senza arrestare il sistema o interrompere la comunicazione sul backplane del telaio.
• Comunicazione Producer/Consumer: consente al modulo di trasmettere in multicast i dati degli ingressi in modo asincrono in base al Change of State (COS) o al Requested Packet Interval (RPI), senza polling da parte del controllore.
• Filtri degli ingressi configurabili tramite software: offre tempi di filtro ingresso On-to-Off e Off-to-On regolabili tramite l'interfaccia software per aumentare l'immunità ai disturbi.
• Supporto di più controllori proprietari: supporta la trasmissione multicast dei dati a più controllori proprietari configurati con parametri identici.
• Opzioni di cablaggio flessibili: compatibile con i morsettiere rimovibili 1756 (RTB) o con i moduli di interfaccia Bulletin 1492 (IFM).

Applicazioni

• Linee di assemblaggio automatizzate e produzione discreta.
• Monitoraggio di interruttori di finecorsa, sensori di prossimità e fotocellule.
• Interblocchi di controllo del processo e monitoraggio dello stato tramite pulsanti e selettori.
• Acquisizione ad alta densità di segnali digitali nelle architetture dei sistemi di controllo distribuito (DCS).

Specifiche tecniche

Linee guida per l'installazione

• Telaio e alimentazione: assicurarsi che il telaio ControlLogix 1756 e l'alimentatore siano montati e messi a terra correttamente secondo le linee guida standard per gli involucri industriali prima di inserire il modulo.
• Inserimento del modulo: allineare il modulo alle guide superiore e inferiore del telaio, facendolo scorrere fino a quando le linguette di bloccaggio scattano saldamente in posizione.
• Collegamenti RTB / cablaggio: precablare il morsettiera rimovibile (RTB) o il sistema di cablaggio IFM Bulletin 1492. Verificare che le scanalature di codifica meccanica corrispondano al tipo di modulo previsto prima di inserire l'RTB sui pin del connettore frontale.
• Sostituzione a caldo (RIUP): sebbene sia supportata la funzione RIUP, durante l'inserimento o la rimozione devono essere mantenute le corrette procedure di sicurezza per lavori in prossimità di apparecchiature elettriche sotto tensione.
