Controller di sicurezza Allen-Bradley 1756-L83ES GuardLogix 5580
SKU 1756-L83ES
Disponibile
No reviews
12-month warranty
Free returns within 30 days
Manufacturer:
Allen-Bradley
Product No.:
1756-L83ES
Country of origin:United States
Product Type:
Modulo controller di sicurezza
Payment:
T/T, Western Union
Weight:
550g
Dimensions:
200 x 170 x 60 mm (W x H x P)
Shipping port:
Xiamen
Warranty:
12 months
Descrizione
Allen-Bradley 1756-L83ES è un controllore di sicurezza GuardLogix 5580 progettato per applicazioni di automazione industriale ad alte prestazioni, sicurezza integrata e controllo del movimento. Operando nell'architettura del sistema ControlLogix, questo controllore principale utilizza una porta Ethernet integrata da 1 Gb per fornire comunicazioni ad alta velocità, controllo degli I/O ed esecuzione del movimento su reti EtherNet/IP. Progettato per soddisfare rigorosi requisiti di integrità della sicurezza, 1756-L83ES raggiunge fino a SIL CL2 / PLd (Categoria 3) come unità autonoma e prestazioni SIL 3 / PLe (Categoria 4) se abbinato a un safety partner 1756-L8SP adiacente in un'architettura 1oo2.

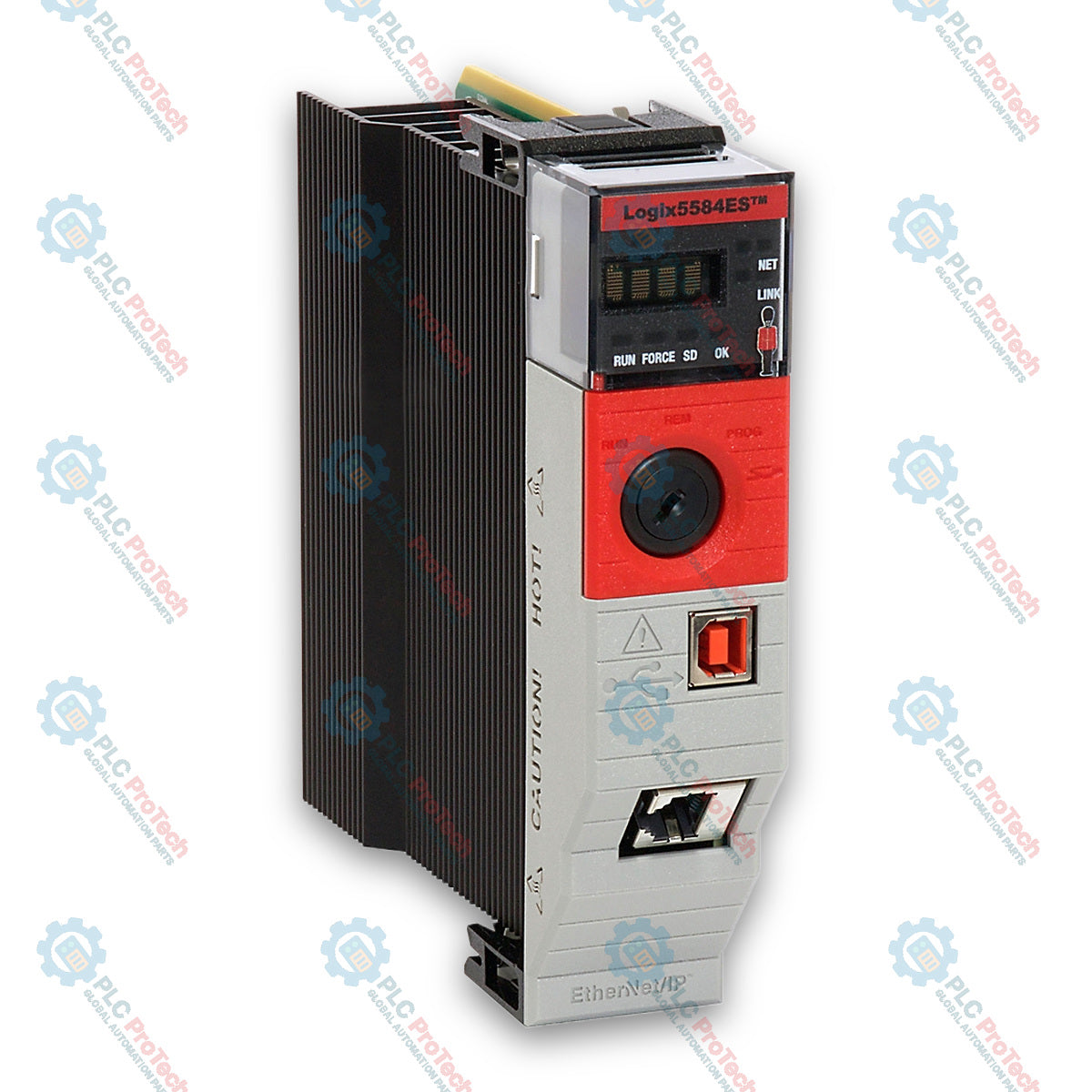

Configurato utilizzando Studio 5000 Automation Engineering & Design Environment, Allen-Bradley 1756-L83ES riunisce il controllo standard, la logica di sicurezza e la gestione del movimento multiassiale in un unico framework software. L'unità dispone di un display a 4 caratteri sul pannello frontale e di indicatori di stato a LED per il monitoraggio visivo della diagnostica in tempo reale, oltre a un selettore fisico della modalità a 3 posizioni (Remote, Run, Program). I meccanismi di sicurezza integrati includono firmware crittografato e con firma digitale per proteggere dagli accessi non autorizzati, con il supporto dell'autenticazione centralizzata di FactoryTalk Security. La memoria non volatile è fornita tramite una scheda Secure Digital (SD) da 2 GB inclusa (1784-SD2).
Caratteristiche
Integrazione di rete ad alta velocità: Dispone di una porta Ethernet integrata da 1 Gb per I/O ad alte prestazioni, controllo del movimento e comunicazioni a livello di stabilimento.
Architettura di sicurezza integrata: Funziona in una configurazione di sistema 1oo2; raggiunge SIL CL2 / PLd come unità autonoma oppure SIL 3 / PLe (Cat. 4) se combinato con un modulo safety partner 1756-L8SP.
Funzionalità di motion control integrate: Supporta Integrated Motion su EtherNet/IP per un massimo di 256 assi.
Sicurezza del sistema avanzata: Utilizza firmware crittografato e con firma digitale e si integra con FactoryTalk Security per l'autenticazione centralizzata degli utenti e il controllo degli accessi.
Diagnostica integrata nel modulo: Il display visivo integrato a 4 caratteri e gli indicatori di stato semplificano la risoluzione dei problemi in tempo reale e la verifica operativa.
Backup dei dati non volatile: Include una scheda Secure Digital da 2 GB 1784-SD2 preinstallata per l'archiviazione opzionale del programma utente e dei dati dei tag.
Applicazioni
Sistemi di sicurezza funzionale che richiedono SIL 2 / PLd o SIL 3 / PLe per la protezione delle macchine.
Sistemi complessi di controllo del movimento multiassiale su reti EtherNet/IP.
Applicazioni di controllo discreto e di processo ad alta velocità che richiedono un'esecuzione unificata standard e safety.
Nodi di sistemi di controllo distribuito (DCS) che utilizzano architetture con chassis ControlLogix 1756.
Specifiche tecniche
Parametro
Specifiche
Produttore
Allen-Bradley / Rockwell Automation
Modello
1756-L83ES
Linea di prodotto
Controller GuardLogix 5580
Grado di protezione dell'involucro
Nessuna (tipo aperto)
Corrente assorbita a 5,1 V CC
1,20 A
Corrente assorbita a 1,2 V CC
5,0 mA
Tensione di isolamento
50 V (continua), isolamento di base, da Ethernet al backplane, da USB al backplane e da USB a Ethernet (tipo testato a 1000 V CA per 60 secondi)
Porta integrata
Porta Ethernet da 1 Gb
Porta USB locale
USB 2.0 (solo programmazione locale temporanea, cavo max 3,0 m)
Memoria non volatile
Scheda Secure Digital da 2 GB (1784-SD2 inclusa)
Temperatura di esercizio (SIL 2 / PLd)
Da 0 a +60 °C (da +32 a +140 °F) negli chassis della Serie C (ridurre a un massimo di +55 °C se i moduli adiacenti superano 6,2 W)
Temperatura di esercizio (SIL 3 / PLe)
Da 0 a +60 °C (da +32 a +140 °F) negli chassis della Serie C; da 0 a +50 °C (da +32 a +122 °F) negli chassis della Serie B
Peso
394 g (0,868 lb)
Dimensioni
139,6 x 34,55 x 145,2 mm (5,50 x 1,360 x 5,717 pollici)
Codice di temperatura nordamericano
T4
Codice di temperatura ATEX / IECEx
T4
Connessioni / Interfacce
Interfaccia
Funzione
Porta Ethernet integrata
Connessione RJ45 che supporta Ethernet a 1 Gb per la comunicazione I/O, motion e con la rete host
Porta USB
Connessione locale temporanea per la configurazione del controller, gli aggiornamenti del firmware e la programmazione (non per il cablaggio permanente)
Slot per scheda SD
Accetta la scheda 1784-SD2 per la memorizzazione del programma e il backup dei dati non volatili
Interruttore della modalità
Interruttore fisico a 3 posizioni per selezionare le modalità Remote (REM), Run (RUN) o Program (PROG)
Display a 4 caratteri
Visualizza a scorrimento lo stato diagnostico, i codici di errore e le informazioni sulla sequenza di avvio
Linee guida per l'installazione
Confermare che l'alimentazione dello chassis ControlLogix 1756 sia completamente disinserita prima di iniziare l'inserimento fisico se si opera in un'area pericolosa classificata.
Verificare la compatibilità dello chassis: utilizzare uno chassis della Serie C 1756 per le applicazioni SIL 2/PLd oppure uno chassis della Serie B/C per le applicazioni SIL 3/PLe.
Allineare i bordi superiore e inferiore della scheda elettronica con le guide dello chassis.
Far scorrere delicatamente il modulo 1756-L83ES nello slot scelto dello chassis finché i fermi di ritenuta non scattano saldamente in posizione.
Per le applicazioni SIL 3 / PLe, installare il modulo safety partner 1756-L8SP corrispondente nello slot immediatamente adiacente a destra del controller principale.
Collegare il cavo Ethernet industriale RJ45 alla porta Ethernet integrata da 1 Gb.
Garantire un'adeguata messa a terra di protezione dello chassis secondo le Linee guida per il cablaggio e la messa a terra dell'automazione industriale (pubblicazione 1770-4.1).
Linee guida per la configurazione
Avviare Studio 5000 Logix Designer e selezionare il controller GuardLogix 5580 1756-L83ES nella procedura guidata del progetto.
Assegnare i parametri di rete (indirizzo IP, maschera di sottorete, gateway) tramite le impostazioni di configurazione della porta Ethernet integrata.
Configurare gli alberi I/O standard e di sicurezza, definendo le frequenze di esecuzione dei task di sicurezza e i numeri della rete di sicurezza (SNN).
Se si utilizza la ridondanza con modulo partner di sicurezza per la conformità SIL 3/PLe, associare il modulo 1756-L8SP nelle proprietà del controller hardware.
Trasferire il file di progetto completato al modulo utilizzando la connessione USB di configurazione oppure la connessione Ethernet.
Salvare i dati del progetto utente e i parametri dei tag sulla scheda 1784-SD2 preinstallata per il ripristino non volatile.
Raccomandazioni per la messa in servizio
Ispezionare il display visivo a 4 caratteri e le spie LED anteriori di stato alla prima accensione per confermare un avvio regolare senza guasti di sistema.
Convalidare che i blocchi della firma di sicurezza siano applicati in Studio 5000 prima dell'approvazione operativa finale.
Testare il funzionamento dei dispositivi di sicurezza collegati, degli arresti di emergenza, delle barriere fotoelettriche e degli interblocchi di sicurezza in condizioni supervisionate.
Verificare l'integrità della connessione di comunicazione su tutti gli assi di movimento EtherNet/IP e i nodi I/O remoti.
Raccomandazioni per la sostituzione
Prima di rimuovere un modulo attivo, caricare e creare una copia di backup del programma in esecuzione, della configurazione di sicurezza e dei numeri della rete di sicurezza (SNN).
Disattivare l'alimentazione dello chassis oppure verificare che l'atmosfera circostante sia completamente priva di rischi prima di rimuovere il modulo.
Premere le linguette di sgancio nella parte superiore e inferiore dell'alloggiamento del modulo ed estrarre il controller diritto dalla relativa posizione nello chassis.
Trasferire la scheda di memoria SD non volatile all'unità sostitutiva 1756-L83ES per semplificare il ripristino dei dati del progetto.
Scaricare il firmware corrispondente alla revisione del progetto utilizzando le connessioni di rete di controllo, ripristinare i parametri del progetto e verificare nuovamente l'integrità della firma di sicurezza.
Conformità e certificazioni
Conformità CE: Certificata conforme alle direttive europee applicabili.
Direttiva europea macchine: Conforme alla direttiva 2006/42/CE; certificata Cat. 4/PL e (EN ISO 13849-1) e SIL CL 3 (EN/IEC 62061) con modulo partner 1756-L8SP; certificata Cat. 3/PL d e SIL CL 2 senza modulo partner.
Ubicazioni pericolose del Nord America: Classificata Classe I Divisione 2 Gruppi A, B, C, D (Codice temperatura T4).
Direttiva ATEX: Apparecchiatura Gruppo II Categoria 3G, Ex nA IIC T4 Gc certificata secondo DEMKO13ATEX1325026X.
Certificazione IECEx: Ex nA IIC T4 Gc certificato secondo IECExUL14.0008X.
FAQ
Quali livelli di sicurezza funzionale può raggiungere l'Allen-Bradley 1756-L83ES?
Il controller 1756-L83ES raggiunge fino a SIL CL2 e PLd (Categoria 3) se installato come unità autonoma. Se abbinato a un partner di sicurezza 1756-L8SP nello slot adiacente del telaio, raggiunge la capacità di sicurezza SIL 3, SIL CL3 e Performance Level PLe (Categoria 4).
Quale tipo di comunicazione di rete integrata supporta il 1756-L83ES?
Il modulo dispone di una porta Ethernet integrata da 1 Gb progettata per comunicazioni ad alte prestazioni, controllo dell'I/O remoto e Integrated Motion su EtherNet/IP, con supporto fino a 256 assi.
Quale serie di telaio è necessaria per installare il controller 1756-L83ES?
Per le applicazioni SIL 2/PLd è necessario un telaio ControlLogix Serie 1756 C. Per le applicazioni SIL 3/PLe con un partner di sicurezza sono supportati sia i telai Serie B (con temperatura operativa declassata a +50 degC) sia i telai Serie C.
Qual è la funzione principale della porta USB sulla parte anteriore del 1756-L83ES?
La porta USB anteriore è destinata esclusivamente alla programmazione locale temporanea, alla configurazione, al caricamento del firmware e alla risoluzione dei problemi. Non è certificata per il collegamento permanente né per l'uso in luoghi pericolosi.
