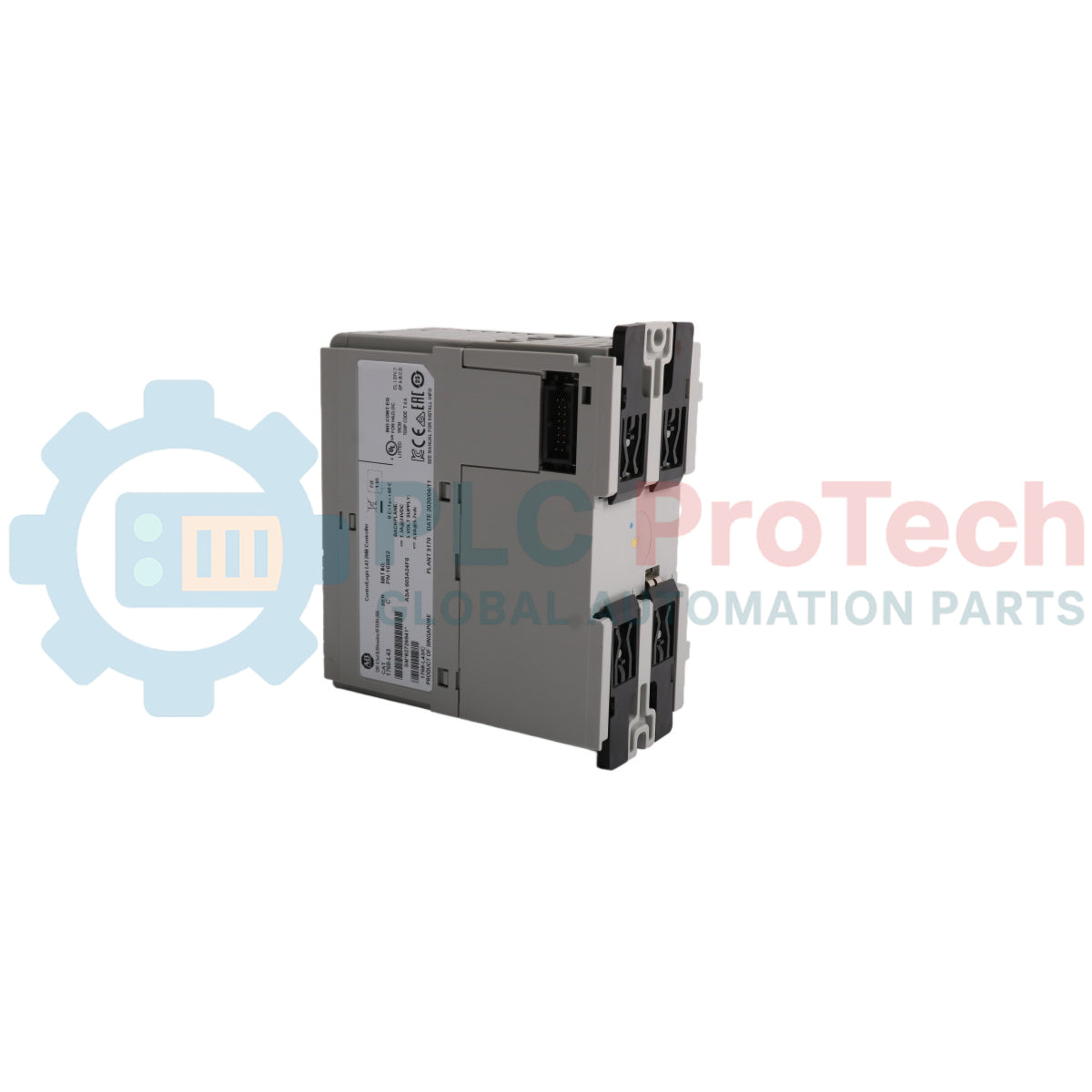

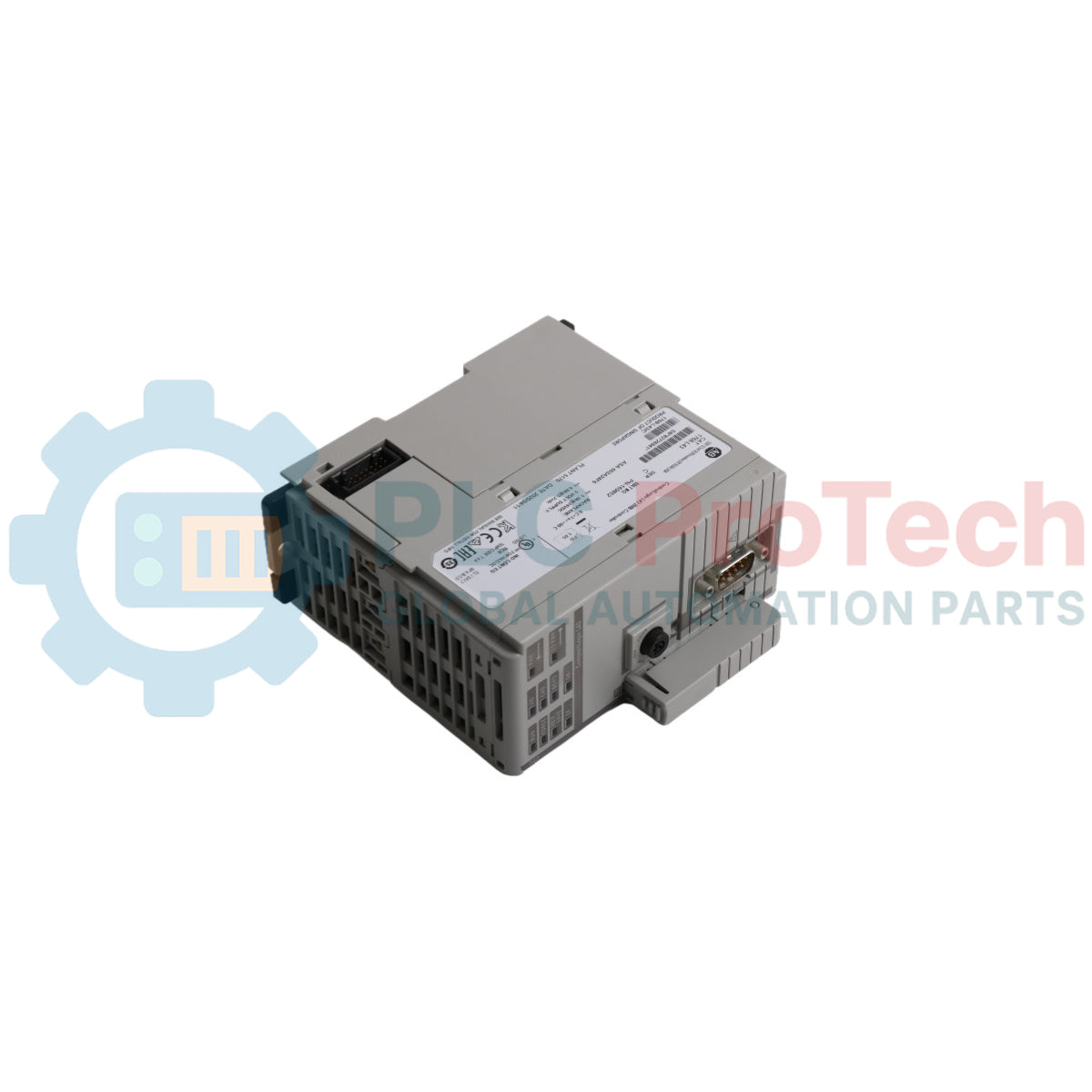

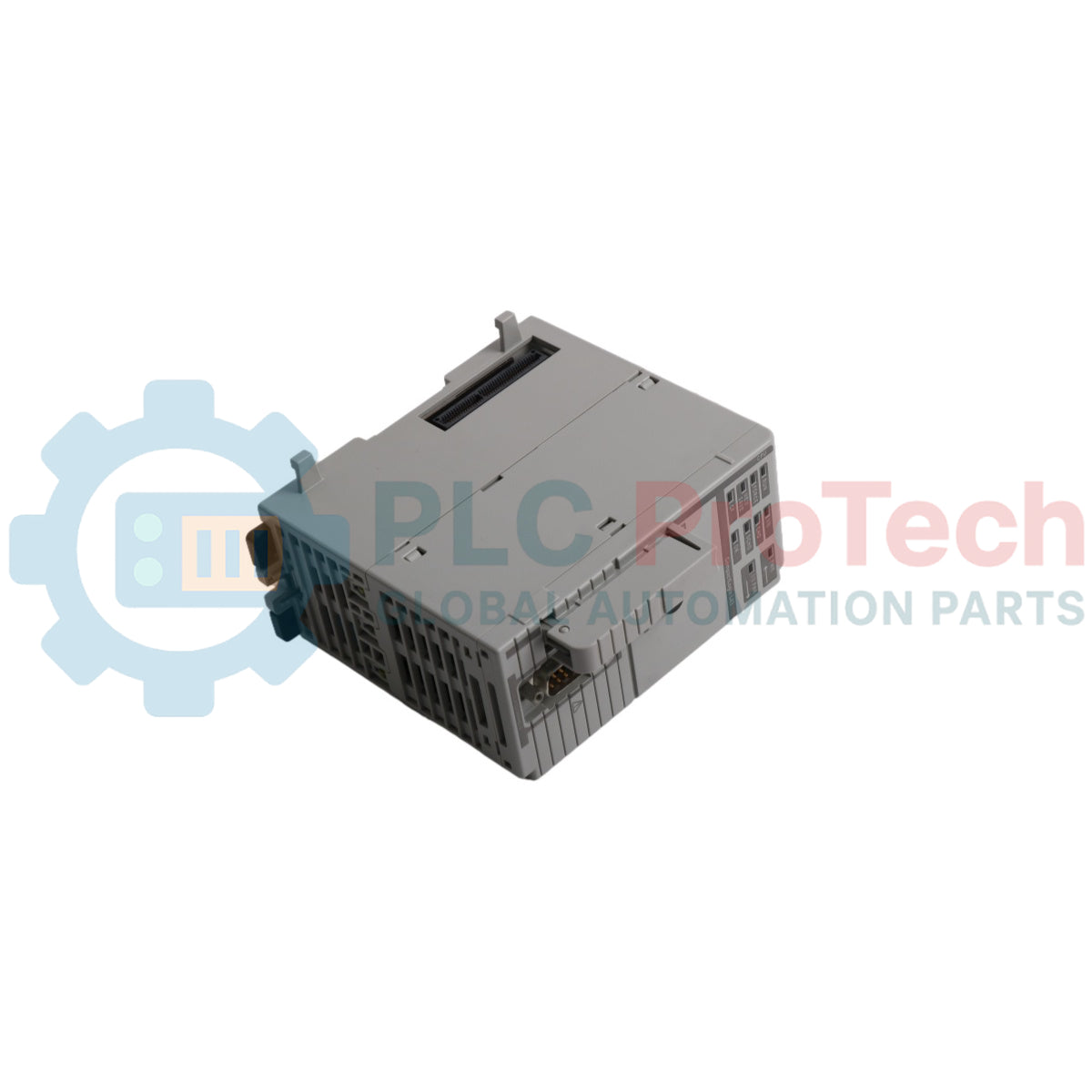

Modulo processore CompactLogix Allen-Bradley 1768-L43

Descrizione

Allen-Bradley 1768-L43 è un controllore di automazione programmabile ad alte prestazioni della famiglia CompactLogix, progettato specificamente per offrire un'esecuzione computazionale affidabile per applicazioni di controllo delle macchine e del movimento. Questa unità di elaborazione presenta un'architettura a doppio backplane che ospita simultaneamente sia i moduli di comunicazione o movimento ad alta velocità 1768, sia i moduli Compact I/O 1769, garantendo un'espansione flessibile e integrata della piattaforma. Dotato di 2 MB di memoria utente non volatile integrata, il dispositivo gestisce strutture di programmazione complesse basate su logica ladder, testo strutturato, blocchi funzione e diagrammi funzionali sequenziali. I circuiti di comunicazione industriale sono supportati da una porta seriale RS-232 integrata, oltre a opzioni di espansione flessibili per reti EtherNet/IP, ControlNet e DeviceNet, consentendo collegamenti senza interruzioni verso reti di campo, interfacce uomo-macchina e reti aziendali.

Caratteristiche

• Utilizza una configurazione a doppio backplane che supporta fino a due moduli 1768 e sedici moduli 1769.
• Include 2 MB di memoria utente standard integrata per la gestione di logiche di controllo complesse e l'esecuzione delle applicazioni.
• Dispone di una porta di comunicazione seriale RS-232 integrata e non isolata, compatibile con i protocolli DF1 e ASCII.
• Presenta una distanza nominale standard dell'alimentatore di 4 moduli, per ottimizzare la stabilità del sistema.
• Supporta attività di programmazione versatili tramite i linguaggi Ladder a relè, testo strutturato, blocchi funzione e diagrammi funzionali sequenziali.

Applicazioni

• Controllo del movimento sincronizzato su più assi e traiettorie di posizionamento robotiche di precisione.
• Macchinari per linee di assemblaggio e confezionamento che richiedono un'esecuzione rapida degli I/O locali e distribuiti.
• Circuiti di orchestrazione dei processi di stabilimento con topologie di comunicazione multipla tra reti industriali.

Specifiche tecniche

Linee guida per l'installazione

• Montare il dispositivo direttamente su una guida DIN industriale pulita oppure fissarlo a un pannello interno dell'armadio utilizzando gli appositi fori di montaggio.
• Posizionare il modulo di elaborazione a una distanza massima di 4 slot modulo dall'alimentatore 1768 corrispondente del sistema.
• Installare tutti i moduli di espansione 1768 ad alta velocità, di movimento o di comunicazione direttamente tra l'alimentatore e il corpo del controllore.
• Collegare i moduli I/O locali 1769 sul lato destro della struttura del backplane 1768, assicurandosi che eventuali banchi I/O aggiuntivi utilizzino i propri alimentatori dedicati.
