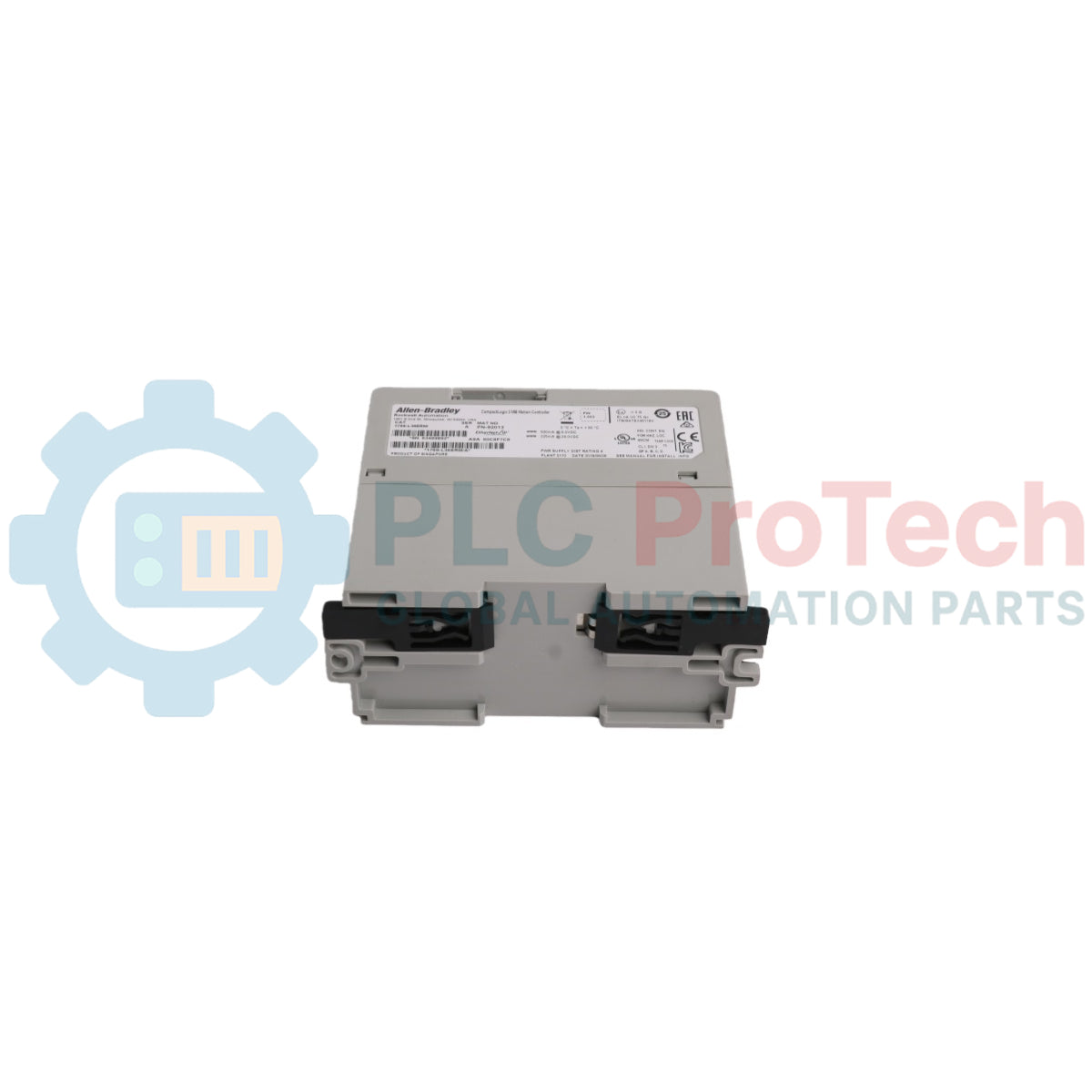

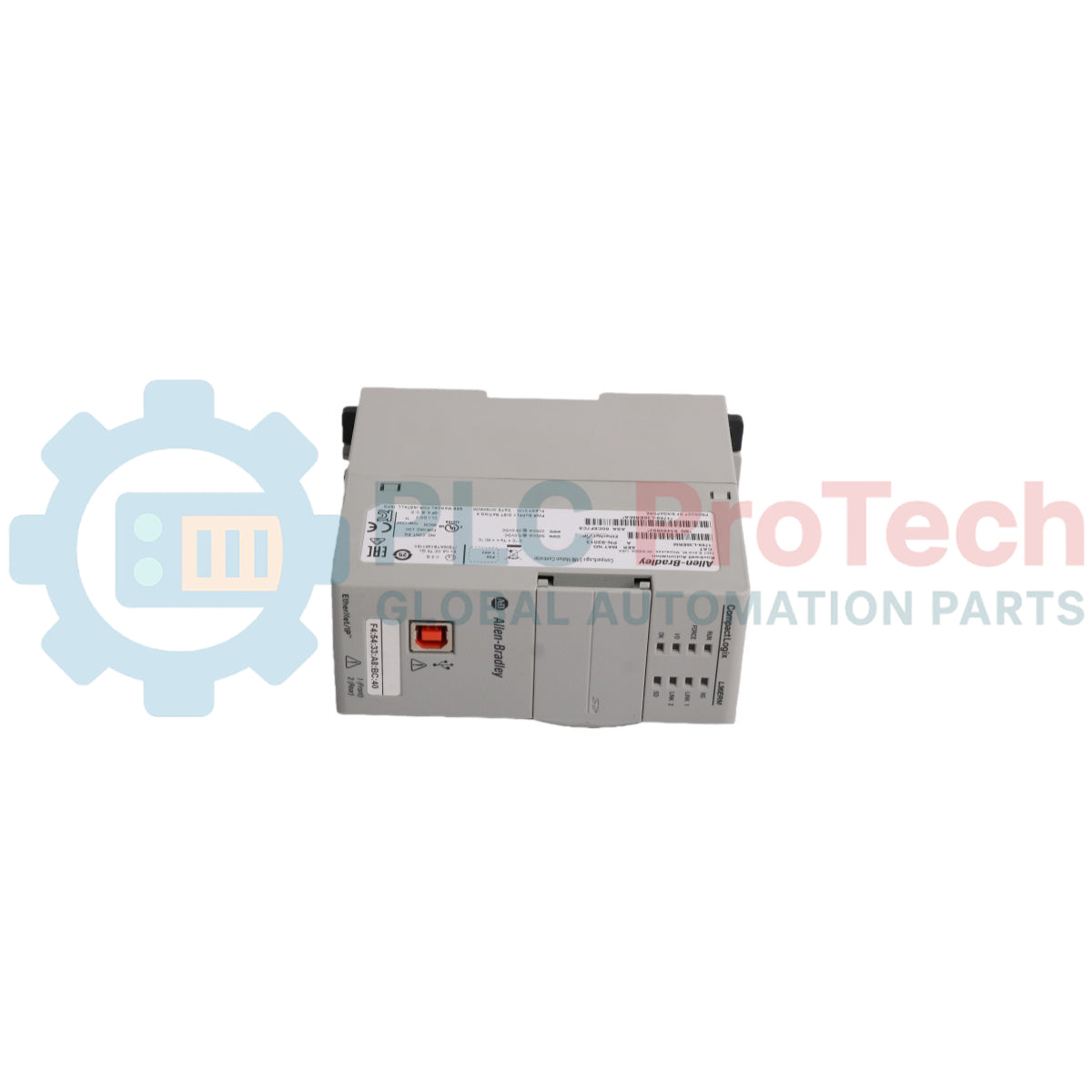

Controller Allen-Bradley 1769-L36ERM CompactLogix 5370

Descrizione

L'Allen-Bradley 1769-L36ERM è un controllore di automazione integrato nell'architettura del sistema CompactLogix 5370. Questo dispositivo fornisce il controllo integrato delle macchine, funzionalità di motion ed elaborazione distribuita delle stazioni per configurazioni di macchinari industriali di piccole e medie dimensioni. Dotato di 3 MB di memoria utente non volatile integrata, il 1769-L36ERM esegue istruzioni in tempo reale e gestisce requisiti di logica locali o remoti senza richiedere armadi di controllo ingombranti.

Operando su un'infrastruttura industriale locale, il controllore dispone di due porte di comunicazione Ethernet/IP configurate per supportare topologie di rete lineari e Device Level Ring (DLR). L'architettura consente la connessione simultanea alle reti di fabbrica a monte e all'infrastruttura di controllo a valle. Gestisce direttamente fino a 30 moduli di espansione 1769 Compact I/O locali tramite il bus del backplane e offre funzionalità di motion integrato su EtherNet/IP con supporto fino a 16 assi. Il sistema si affida a una scheda Secure Digital (SD) per la memorizzazione ritentiva dei programmi e incorpora una soluzione di accumulo dell'energia esente da manutenzione, eliminando la necessità di una batteria esterna durante i cicli di alimentazione.

Caratteristiche

• Motion integrato su EtherNet/IP: supporta il controllo del motion integrato fino a 16 assi tramite un'architettura di rete standard.
• Funzionalità Ethernet a doppia porta: le due porte integrate sono configurate per supportare le opzioni di rete Device Level Ring (DLR) e lineare, migliorando la ridondanza del collegamento.
• Elevata capacità di espansione: consente l'interfacciamento diretto e la distribuzione dell'alimentazione per un massimo di 30 moduli di espansione 1769 Compact I/O locali distribuiti su tre banchi I/O.
• Manutenzione della logica senza batteria: utilizza strutture interne di accumulo dell'energia per scrivere in modo sicuro i contenuti della memoria nella memoria flash durante cali di tensione imprevisti.

Applicazioni

• Linee di confezionamento coordinate su più assi e operazioni di smistamento continuo.
• Macchine di assemblaggio integrate, linee per la movimentazione dei materiali e trasportatori per componenti automobilistici.
• Produzione di alimenti e bevande, celle di lavorazione e stazioni di miscelazione batch.
• Stazioni di pompaggio distribuite su più banchi e sistemi di controllo della filtrazione delle acque ambientali.

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Posizionamento dell'alimentatore: Rispettare rigorosamente la distanza nominale del modulo. Il controller deve essere posizionato entro 4 slot modulo da un alimentatore di sistema 1769 compatibile.
• Limitazioni per l'espansione dello chassis: Quando si amplia la configurazione oltre 8 o 16 moduli, passando al banco 2 o al banco 3, assicurarsi che i cavi di espansione standard 1769 e i tappi terminali siano fissati saldamente per mantenere la continuità del bus.
• Distanze per il raffreddamento convettivo: Assicurarsi di lasciare una distanza minima di 50 mm (2.0 in.) su tutti i lati della disposizione del controller all'interno del quadro, per mantenere un flusso d'aria trasversale adeguato.
• Collegamento di terra: Verificare che la guida DIN o la piastra di montaggio del pannello siano collegate a un punto di messa a terra funzionale pulito, per ridurre al minimo le interferenze a radiofrequenza (RFI).
