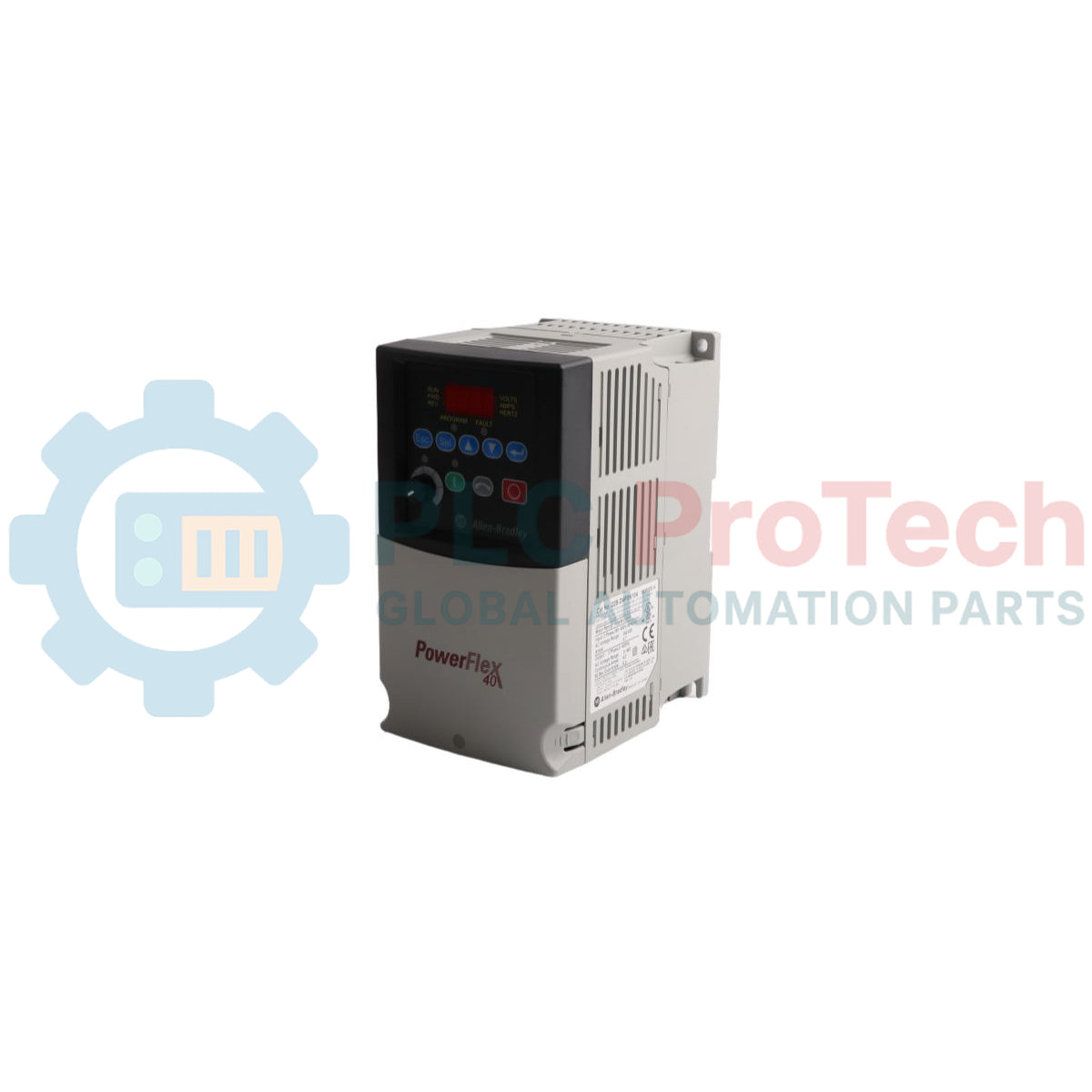

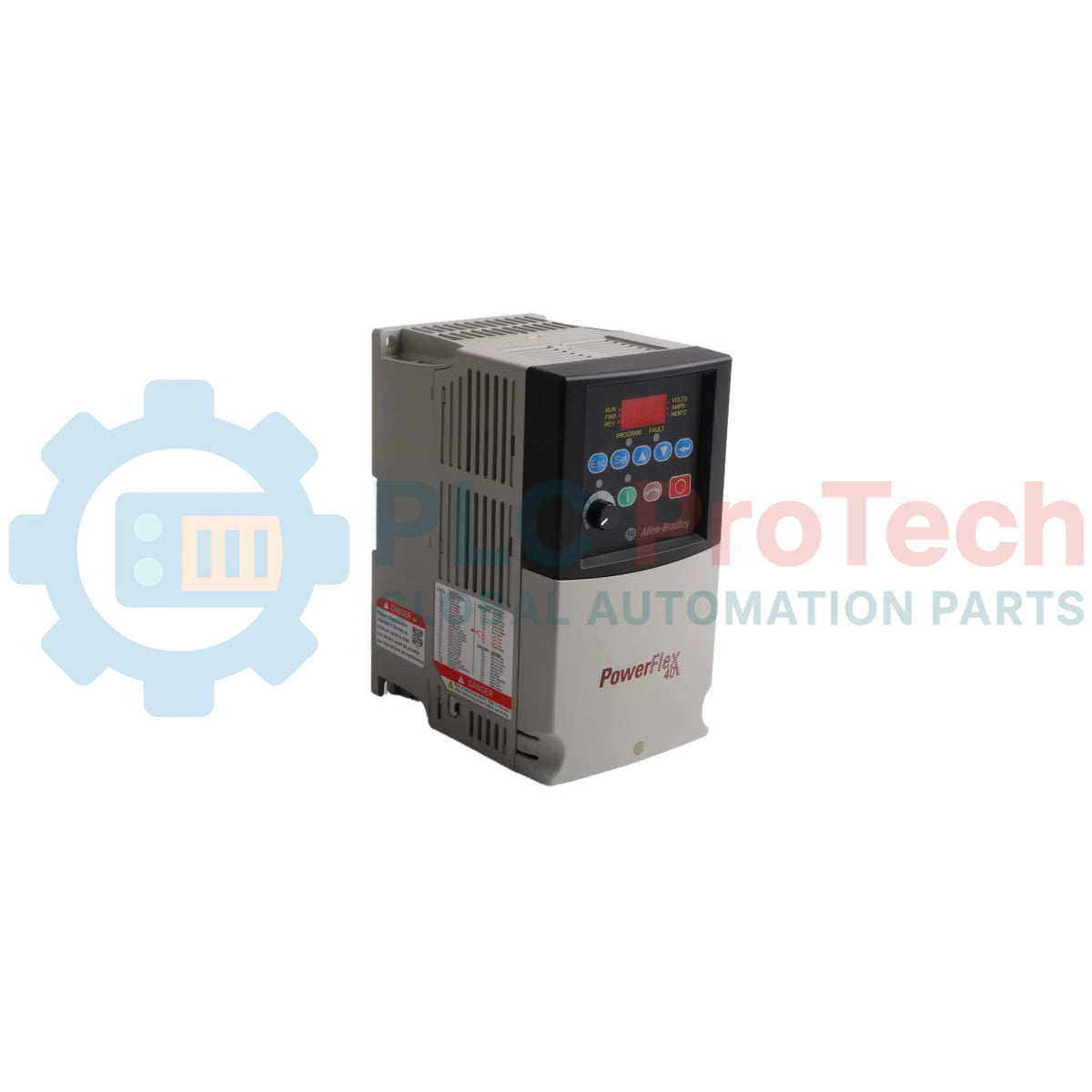

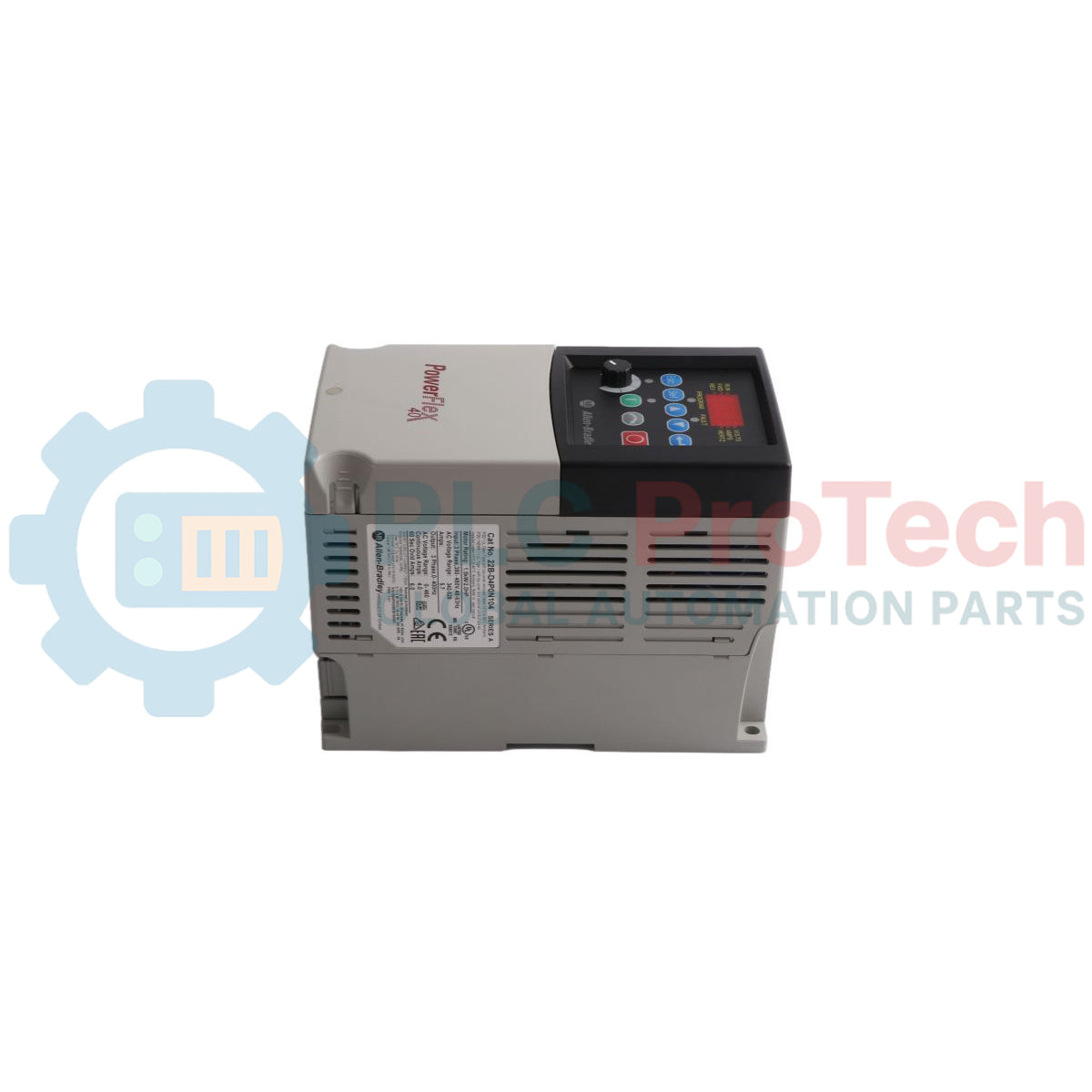

Controller modulare per azionamento CA Allen-Bradley 22B-D4P0N104 PowerFlex 40

Panoramica del prodotto

 Allen-Bradley 22B-D4P0N104 (22BD4P0N104) è un azionamento CA PowerFlex 40 ad alte prestazioni, progettato per offrire un controllo versatile del motore in un formato compatto e salvaspazio. Progettato per ambienti industriali esigenti, come impianti di trattamento delle acque reflue, movimentazione dei materiali e linee di assemblaggio automobilistico, questo azionamento eccelle nelle applicazioni che richiedono una regolazione precisa della velocità e un'elevata produzione di coppia. Integrando il controllo vettoriale senza sensori,  22B-D4P0N104 garantisce prestazioni ottimali del motore in condizioni di carico variabili, riducendo significativamente le sollecitazioni meccaniche e i tempi di fermo non pianificati. Il design modulare e la tastiera integrata consentono un'installazione rapida e una manutenzione semplificata nelle infrastrutture critiche.

Configurazione tecnica (approfondimento)

Il 22B-D4P0N104 utilizza un'architettura hardware sofisticata, pensata per sistemi di alimentazione trifase a 480 V CA. La tensione contrassegnata dalla lettera "D" indica la compatibilità con reti industriali ad alta tensione, mentre la designazione "4P0" indica una corrente di uscita precisa di 4,0 A. A differenza dei convertitori di frequenza di base, questa unità PowerFlex 40 presenta un involucro IP20 (struttura aperta) progettato per il montaggio in quadro.

L'interfaccia di controllo supporta la funzionalità StepLogic, consentendo all'azionamento di operare come controller logico secondario per semplici attività di sequenziamento, eliminando così la necessità di PLC più piccoli nelle applicazioni di base con trasportatori o ventilatori. La comunicazione è gestita tramite una porta RS-485 integrata, che supporta configurazioni multidrop. Inoltre, il sistema di gestione termica dell'azionamento è ottimizzato per il montaggio ad alta densità, consentendo di installare più unità affiancate per ridurre al minimo lo spazio nel quadro.

Specifiche tecniche

Domande frequenti tecniche

D1: Qual è la differenza principale tra le serie PowerFlex 4 e PowerFlex 40?

R1: PowerFlex 40, nello specifico il 22B-D4P0N104, offre il controllo vettoriale senza sensori e funzionalità I/O ampliate, mentre PowerFlex 4 è limitato al controllo Volt per hertz e a profili applicativi più semplici.

D2: Il 22B-D4P0N104 può essere utilizzato con un'alimentazione monofase?

R2: No. Questo modello specifico è progettato esclusivamente per un ingresso trifase a 480 V CA. L'utilizzo di un'alimentazione monofase attiverà un guasto di sottotensione e potrebbe danneggiare i condensatori del bus CC.

D3: Come posso risolvere un "Sovraccarico azionamento" (guasto F007) su questa unità?

R3: Controllare le impostazioni della targhetta del motore nei parametri dell'azionamento (P031 e P032). Assicurarsi che il carico non superi la corrente nominale continua di 4,0 A e verificare che le ventole di raffreddamento non siano ostruite.

Guida tecnica e di installazione

• Gestione termica: Per il montaggio affiancato, assicurare una distanza verticale minima di 120 mm sopra e sotto l'azionamento. Se la temperatura ambiente supera i 40 gradi C, il coperchio antipolvere superiore deve essere rimosso per mantenere la temperatura nominale di 50 gradi C.

• Compatibilità elettromagnetica (EMC): Utilizzare cavi motore schermati per tutte le installazioni. Collegare la schermatura a terra sul lato dell'azionamento utilizzando un morsetto a 360 gradi per ridurre al minimo le interferenze ad alta frequenza con i segnali analogici dei PLC nelle vicinanze.

• Frenatura dinamica: Se l'applicazione prevede carichi ad alta inerzia (ad esempio, grandi ventilatori), installare una resistenza di frenatura esterna collegata ai morsetti BR+ e BR- per prevenire i trip di sovratensione durante la decelerazione.

Vantaggi tecnici

Il 22B-D4P0N104 è progettato per garantire una lunga durata nei settori industriali difficili. La sua capacità "Zero Stacking" consente un'efficienza estrema in termini di spazio senza ridurre le prestazioni dell'unità. L'azionamento è progettato con un'elevata resistenza alle vibrazioni e opzioni di rivestimento protettivo, garantendo un funzionamento affidabile in ambienti soggetti a urti meccanici o vapori chimici. Inoltre, mantiene la compatibilità con le architetture PowerFlex precedenti, assicurando un percorso di migrazione senza interruzioni per i sistemi di controllo obsoleti.
