Interfaccia uomo-macchina Allen-Bradley 2711P-T6C20D8 PanelView Plus 6 600

Descrizione

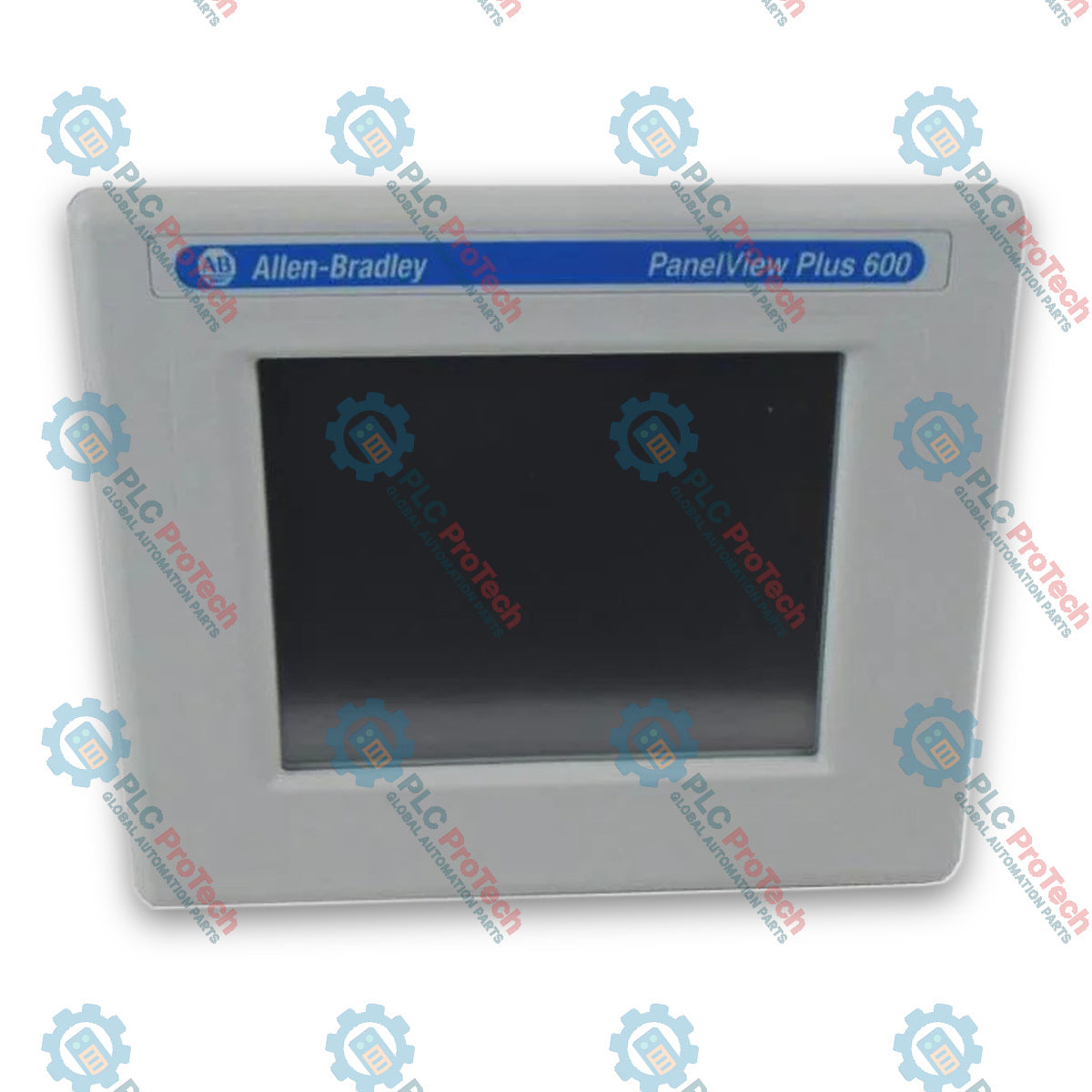

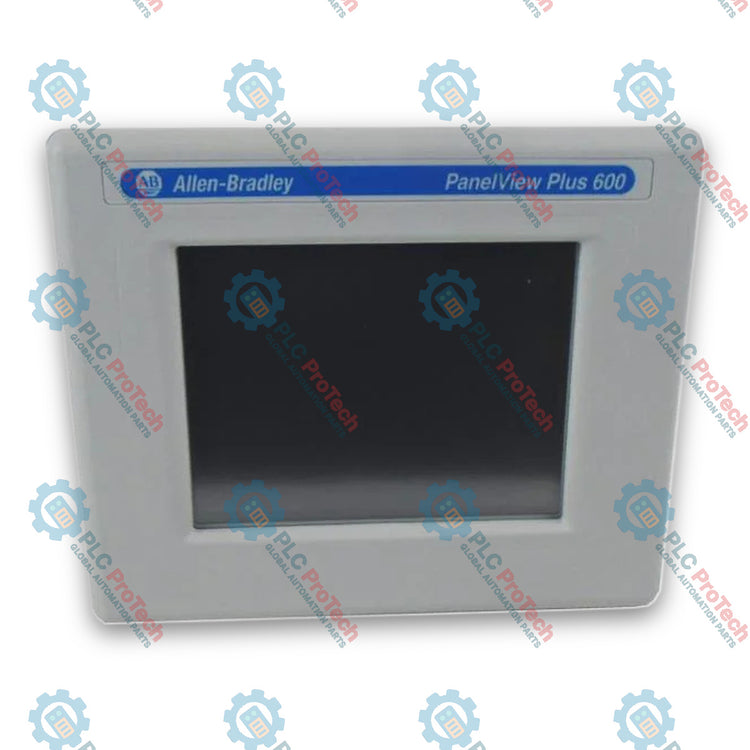

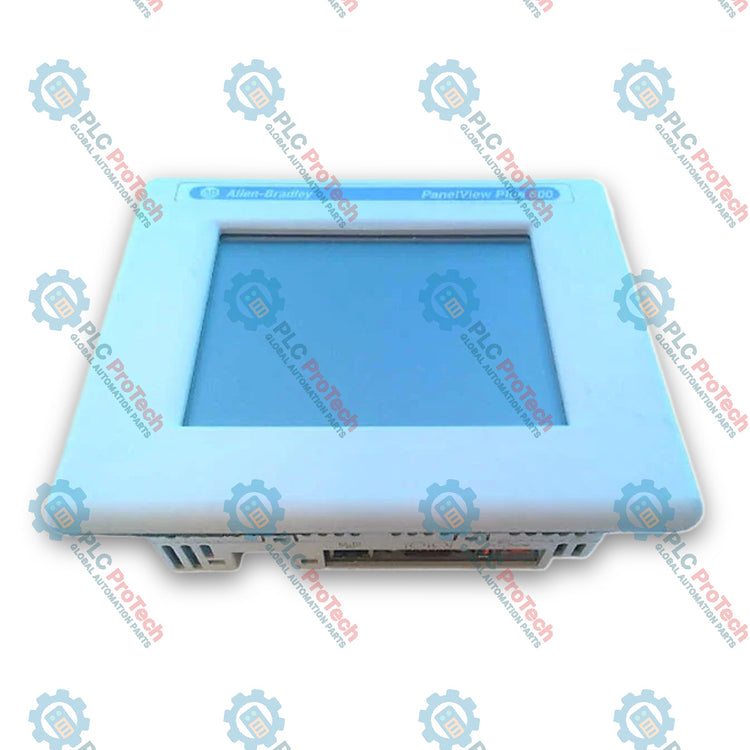

Allen-Bradley 2711P-T6C20D8 è un terminale di interfaccia operatore PanelView Plus 6 600 progettato per la visualizzazione in tempo reale, il monitoraggio dei processi e il controllo delle macchine negli ambienti di automazione industriale. Dotato di un display TFT a colori a matrice attiva da 5,7 pollici con risoluzione di 320 x 240 pixel (grafica a colori a 18 bit), questo terminale HMI fornisce un chiaro feedback grafico sullo stato delle macchine complesse e sui valori di processo. L'input dell'operatore viene eseguito direttamente tramite uno schermo tattile resistivo analogico a 4 fili, offrendo un'interfaccia intuitiva al personale sul campo.

Basato sul sistema operativo Windows CE 6.0 (set di funzionalità standard), 2711P-T6C20D8 viene fornito precaricato e attivato con il runtime FactoryTalk View Machine Edition (ME) Station versione 6.0 o successiva. La piattaforma hardware integra un processore ARM da 1,0 GHz abbinato a 256 MB di RAM DDR2 di sistema e 512 MB di memoria flash non volatile integrata (circa 73 MB di memoria utente libera). Questa architettura hardware ad alte prestazioni garantisce transizioni rapide tra le schermate, registrazione veloce dei dati e gestione reattiva degli allarmi durante le operazioni di processo critiche.

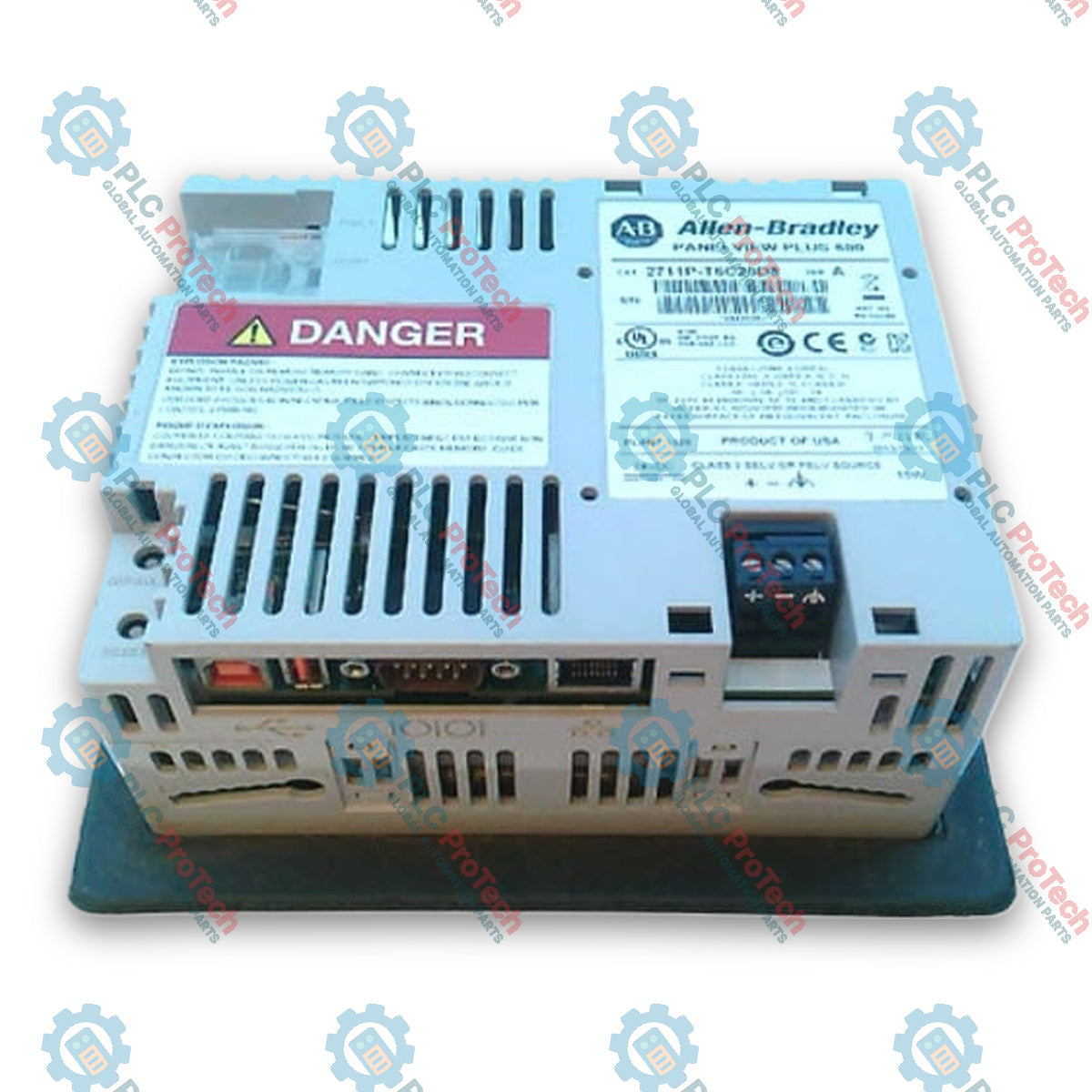

Le funzionalità di comunicazione includono una porta Ethernet 10/100 Mbps Auto-MDI/MDI-X integrata e una porta seriale RS-232 (configurazione con suffisso di catalogo 20). Queste interfacce integrate consentono il collegamento diretto a piattaforme di controllo basate su Logix, PLC legacy e reti industriali di terze parti tramite protocolli quali EtherNet/IP e TCP/IP. La connettività delle periferiche è fornita da due porte USB 2.0 ad alta velocità (una porta host USB-A per unità esterne, mouse o tastiere e una porta dispositivo USB-B per l'accesso diretto al PC), oltre a uno slot per schede SD che supporta schede 1784-SDx sostituibili a caldo per aggiornamenti del firmware, trasferimenti di progetti e registrazione dei dati.

Progettato per ambienti industriali gravosi, 2711P-T6C20D8 funziona con un'alimentazione nominale di 24 V CC (intervallo da 18 a 30 V CC) e presenta una classificazione del frontalino IP66 / NEMA Tipo 4X (per interni) quando montato a pannello. Contiene un orologio in tempo reale con batteria tampone per la registrazione accurata di data e ora degli allarmi di processo critici e dei registri dati.

Caratteristiche

• Display a colori TFT: Display TFT a matrice attiva con diagonale da 5,7 pollici, risoluzione di 320 x 240 e capacità grafiche a 18 bit per una visualizzazione nitida.
• Schermo tattile resistivo: Overlay tattile resistivo analogico a 4 fili, progettato per un'azionamento fluido da parte dell'operatore (forza di attuazione da 10 a 110 g).
• Comunicazioni integrate: Porta Ethernet 10/100 Mbps integrata (Auto-MDI/MDI-X) e porta di comunicazione seriale RS-232 standard per l'integrazione con i controllori.
• Potenza di elaborazione: CPU ARM ad alta velocità da 1,0 GHz, supportata da 256 MB di RAM DDR2 e 512 MB di memoria non volatile.
• Software precaricato: viene fornito con il runtime FactoryTalk View Machine Edition (v6.10 o successivo) precaricato e attivato sul sistema operativo Windows CE 6.0.
• Espansione USB e SD: include una porta host USB, una porta dispositivo USB e uno slot per scheda SD per trasferimenti di file a caldo e archiviazione dei dati.
• Protezione robusta del pannello anteriore: la cornice anteriore soddisfa le classificazioni IP66, IP65, IP54 e NEMA 4X, 12 e 13 per la protezione da liquidi e polvere negli ambienti industriali.

Applicazioni

• Controllo a livello macchina: ideale per gli OEM che realizzano apparecchiature autonome per il confezionamento, stazioni di assemblaggio e sistemi di movimentazione dei materiali.
• Visualizzazione dei processi: offre schermate panoramiche dei processi, gestione delle ricette e gestione locale degli allarmi nelle linee di produzione chimica, di trattamento delle acque e alimentare.
• Aggiornamenti del sistema: percorso di migrazione con sostituzione diretta per i terminali touch PanelView Plus 600 legacy (ad esempio, conversione di 2711P-T6C20D o 2711P-T6C3D tramite seriale DH-485).

Specifiche tecniche

Generale

Display e input operatore

Elaborazione e memoria

Elettricità e alimentazione

Comunicazione e interfacce

Meccanica

Ambientale

Collegamenti / Interfacce

Linee guida per l'installazione

1. Preparazione del foro: Verificare che le dimensioni del foro del pannello siano esattamente 156 mm x 123 mm (6.15 in. x 4.86 in.). Assicurarsi che lo spessore del pannello sia sufficiente a sostenere la forza di montaggio del terminale senza flettersi.
2. Requisiti di spazio libero: Mantenere uno spazio sufficiente intorno al pannello posteriore (almeno 50 mm / 2 in.) per garantire un adeguato flusso d'aria convettivo e il raggio di curvatura dei cavi Ethernet, RS-232 e di alimentazione.
3. Verifica del cablaggio di alimentazione: Collegare l'unità a un alimentatore CC 24 V dedicato di Classe 2, SELV o PELV (18–30 V CC). Verificare la polarità corretta prima di applicare l'alimentazione.
4. Messa a terra di protezione: Assicurarsi che i collegamenti di terra funzionale siano fissati in conformità alle linee guida standard per il cablaggio e la messa a terra dell'automazione industriale.
5. Tenuta: Posizionare correttamente la guarnizione di montaggio tra la cornice e il foro del pannello per mantenere la protezione contro l'ingresso IP66 e NEMA 4X. Serrare uniformemente i morsetti del pannello lungo tutto il perimetro.

Configurazione e messa in servizio

1. Trasferimento del firmware e dell'applicazione: Trasferire i file applicativi di runtime (.MER) utilizzando una scheda SD, un'unità flash USB o direttamente tramite la rete con l'utilità Transfer Utility di FactoryTalk View Studio.
2. Configurazione della rete: Accedere al pannello di controllo Windows CE sul terminale per impostare indirizzi IP statici, impostazioni del gateway e maschere di sottorete adatte all'architettura EtherNet/IP.
3. Verifica della migrazione dei sistemi legacy: Quando si sostituiscono unità PanelView Plus 600 legacy meno recenti (come 2711P-T6C20D), assicurarsi che le impostazioni della destinazione dell'applicazione in FactoryTalk View Studio siano aggiornate a PanelView Plus 6 versione 6.0 o successiva.
4. Backup dei dati: Utilizzare lo slot per schede SD interno o un'unità flash USB per eseguire il backup dei file applicativi di runtime e dei registri degli allarmi e dei dati durante le normali attività di manutenzione.
