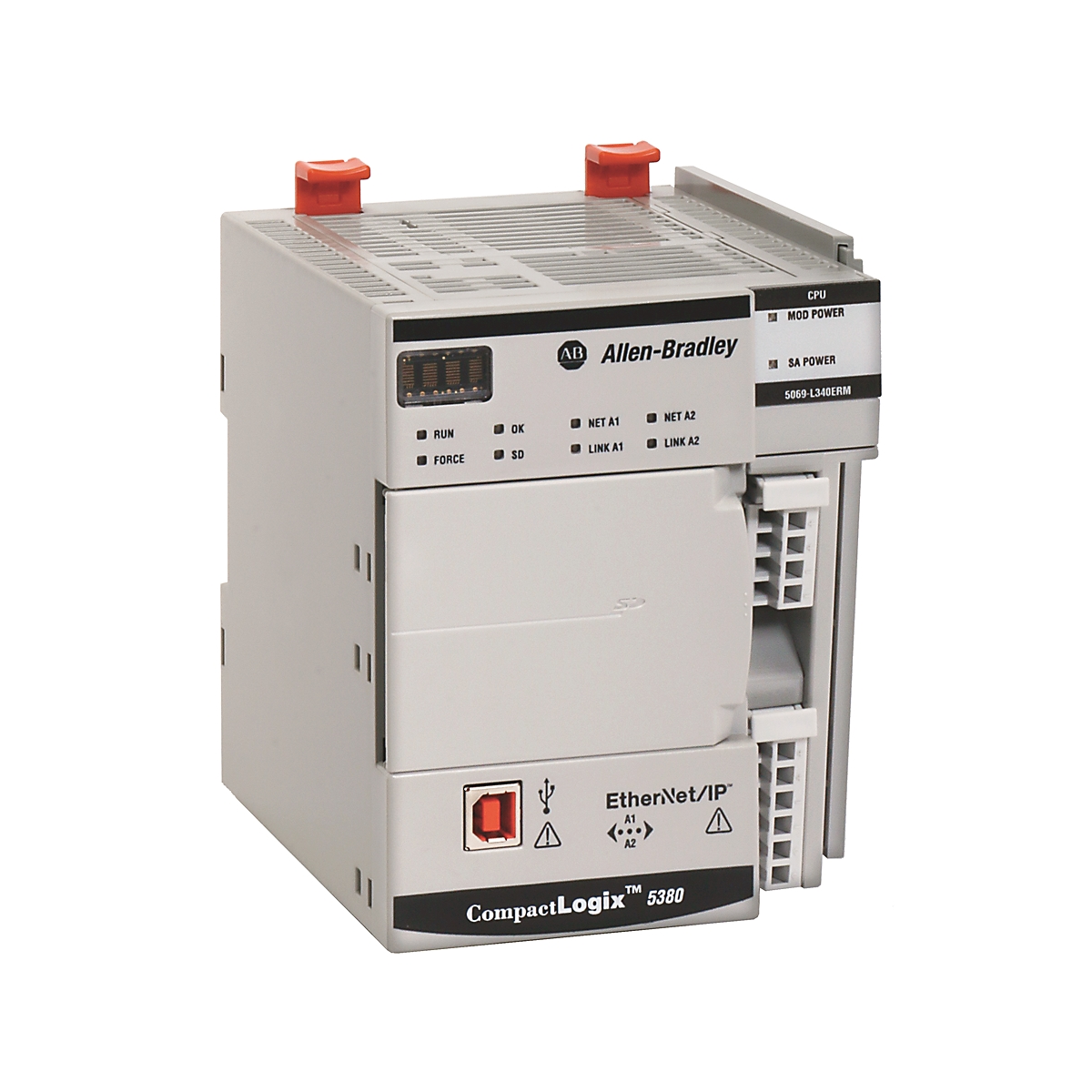

Controller Allen-Bradley 5069-L310ER-NSE CompactLogix 5380 senza energia immagazzinata

Il  5069-L310ER-NSE è una versione specializzata del controllore CompactLogix 5380, progettata per ambienti in cui l’“energia immagazzinata” rappresenta un rischio per la sicurezza o la protezione. Pur mantenendo le caratteristiche fondamentali ad alte prestazioni della serie 5380, è progettato specificamente per aree pericolose o ad accesso limitato, come miniere, impianti di produzione di esplosivi o data center ad alta sicurezza, dove i tradizionali condensatori che immagazzinano energia sono vietati.

Specifiche tecniche principali

Funzionalità principali

1. Tecnologia senza energia immagazzinata (NSE)

I controllori CompactLogix standard utilizzano moduli interni di accumulo dell’energia (condensatori) per scrivere i dati nella memoria non volatile durante un’interruzione di alimentazione. La  versione NSE rimuove questi componenti. In questo modo, quando l’alimentazione viene interrotta, l’energia dissipata rimane al di sotto della soglia necessaria ad attivare un’accensione in atmosfere esplosive, soddisfacendo i rigorosi requisiti per le  aree pericolose e la  sicurezza intrinseca .

2. Ethernet Gigabit doppia e prestazioni ad alta velocità

Nonostante le funzionalità di sicurezza specializzate, mantiene le prestazioni della serie 5380:

• Throughput Gigabit: le due porte da 1 Gbps supportano lo scambio di dati ad alta velocità.

• Modalità Dual-IP: consente la segmentazione della rete, isolando il traffico I/O a livello macchina dalle reti aziendali di livello superiore.

• Supporto DLR: supporta Device Level Ring per un’elevata disponibilità della rete.

3. Backplane 5069 ad alta velocità

Utilizza la piattaforma Compact I/O 5069, che offre tempi di scansione molto più rapidi e una maggiore precisione per le applicazioni time-critical rispetto alla precedente serie 1769.

Domande frequenti tecniche

Come gestisce la versione NSE i dati durante un’interruzione di alimentazione?

Poiché il  5069-L310ER-NSE non dispone dell’energia interna necessaria per scrivere i dati sulla scheda SD durante uno spegnimento imprevisto, tutti i dati non ancora salvati nella memoria non volatile o sincronizzati con un sistema SCADA/DB andranno persi. In queste applicazioni, gli ingegneri utilizzano generalmente un gruppo di continuità (UPS) esterno se la conservazione dei dati è fondamentale.

Posso utilizzarlo per il controllo del movimento?

No. Il  5069-L310ER-NSE non presenta la designazione “M”. Se è necessario il controllo del movimento integrato in un formato senza energia immagazzinata, occorre cercare una variante “ERM-NSE”, sebbene l’L310ER-NSE venga utilizzato principalmente per la logica discreta e di processo.

Cosa sono “SA Power” e “MOD Power” su questa unità?

L’architettura 5069 separa le alimentazioni:

• MOD Power: alimenta la logica interna del controllore.

• SA Power: alimenta i circuiti lato campo dei moduli I/O. Entrambe devono essere cablate tramite una morsettiera rimovibile (RTB).

Guida alla progettazione e all’installazione

• Dipendenza dall’alimentazione esterna: poiché questa unità non è in grado di alimentarsi autonomamente in caso di interruzione, assicurarsi che la logica dell’applicazione sia progettata per riavvii “puliti”. Utilizzare la scheda 1784-SD2 per memorizzare il progetto, tenendo presente che i valori dei tag torneranno all’ultimo stato salvato dopo un ciclo di spegnimento e riaccensione.

• Montaggio: montaggio standard orizzontale su guida DIN. Come gli altri controllori 5380, richiede uno spazio adeguato per la dissipazione termica, poiché il processore ad alta velocità genera una quantità significativa di calore.

• Ambienti sicuri: la serie NSE è spesso richiesta in strutture governative o militari ad alta sicurezza, dove la capacità di un dispositivo di mantenere una carica, e quindi potenzialmente conservare dati in memoria dopo la rimozione dell’alimentazione, è considerata una vulnerabilità di sicurezza.

Vantaggi per la progettazione

Il  5069-L310ER-NSE è lo standard del settore per la  sicurezza nelle aree pericolose. Consente ai responsabili degli impianti di implementare un controllore Logix moderno ad alta velocità in zone in cui in precedenza erano costretti a utilizzare tecnologie più vecchie e meno performanti. Eliminando l’energia immagazzinata, Rockwell ha reso possibile modernizzare la gestione degli esplosivi, la lavorazione chimica e le attività minerarie sotterranee senza compromettere i protocolli di sicurezza.
