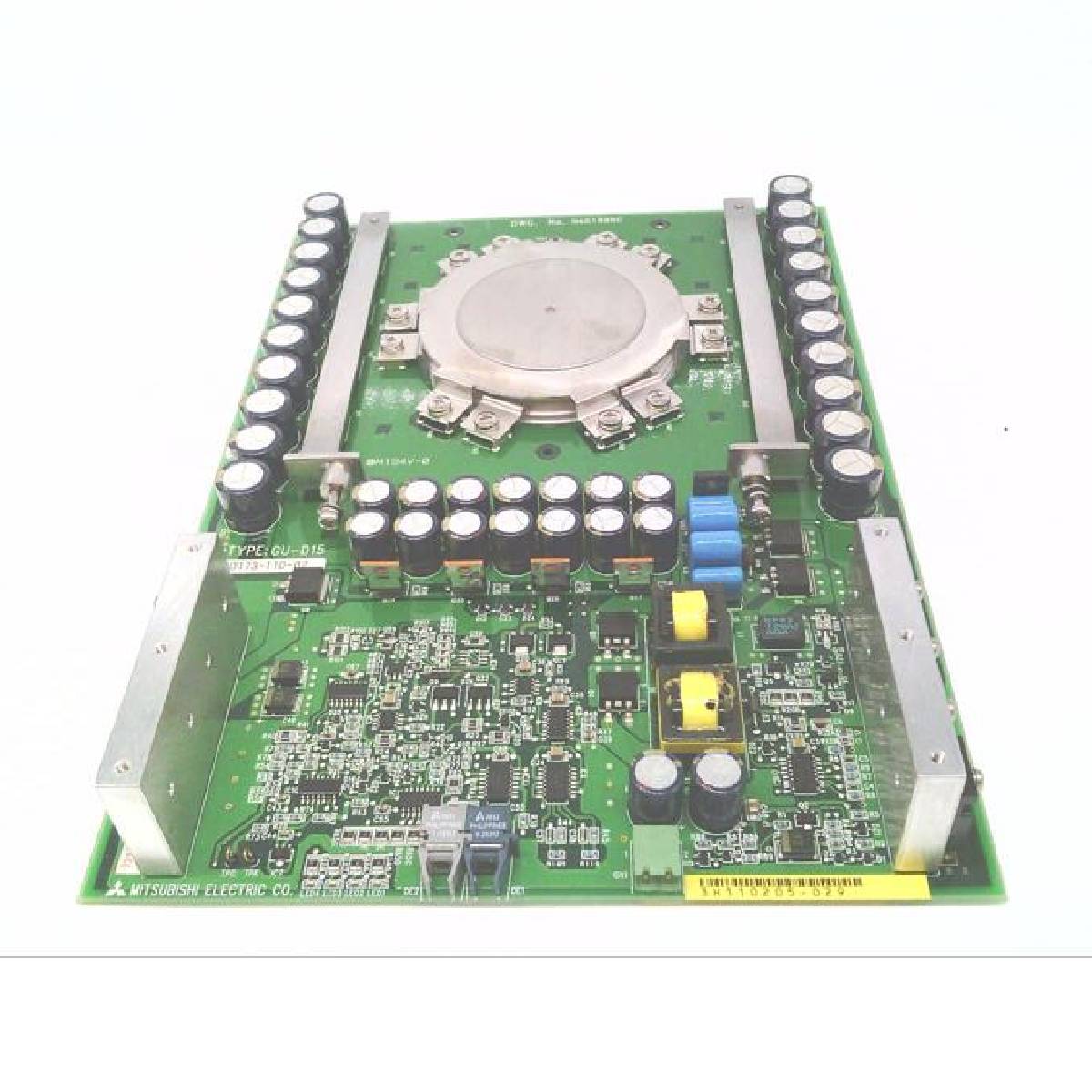

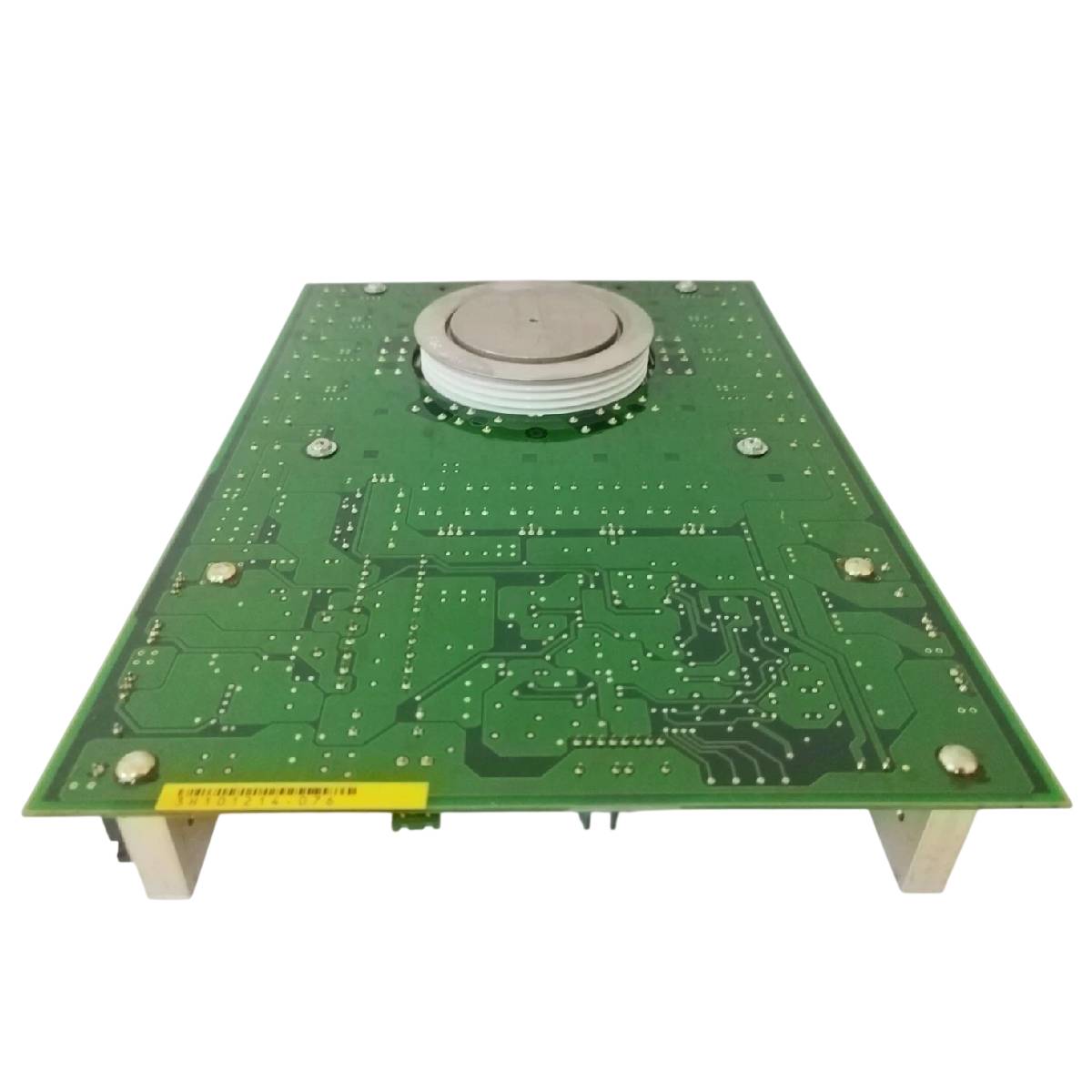

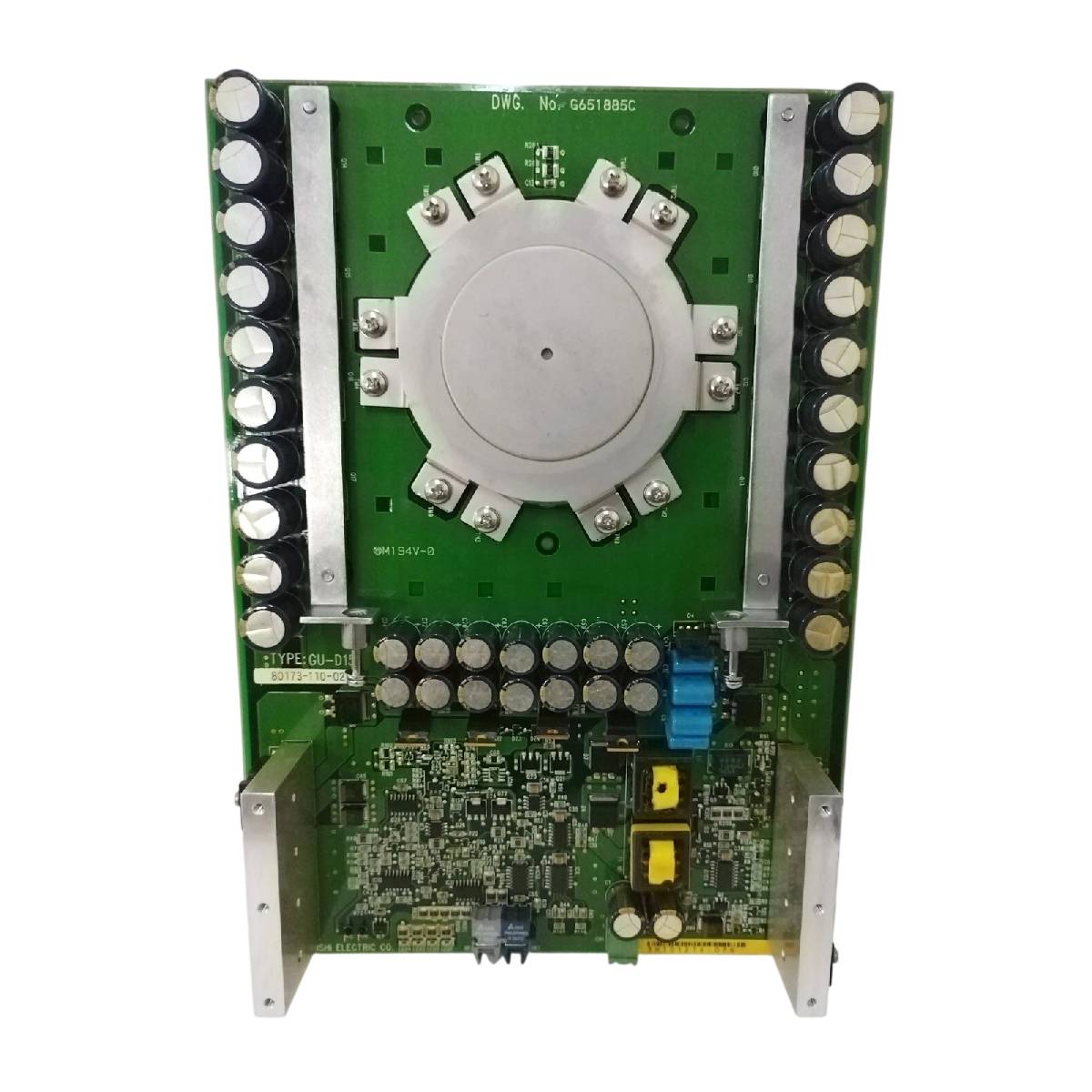

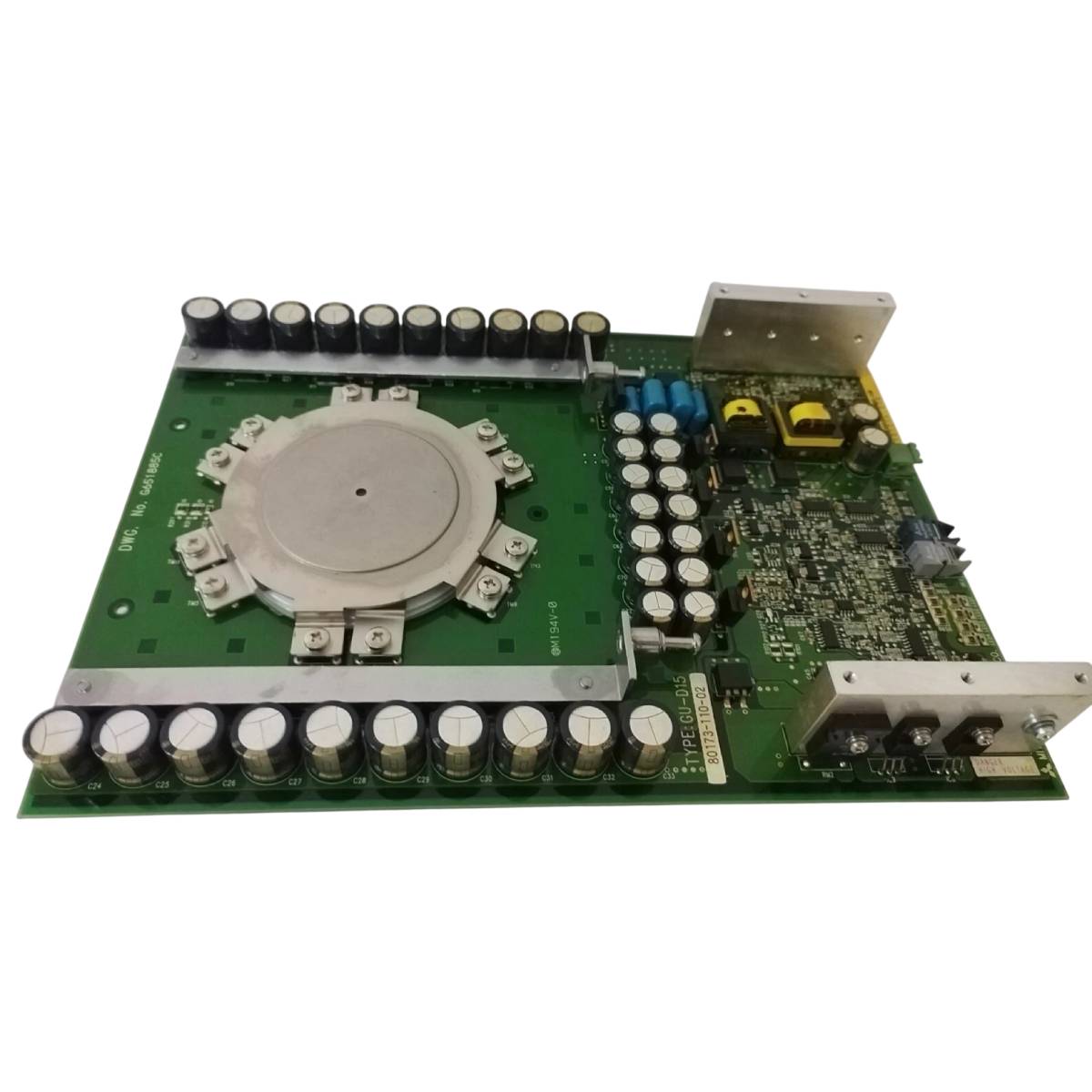

Scheda a tiristori Mitsubishi GU-D15 80173-110-02

Descrizione

Il Mitsubishi GU-D15 (indicato anche dal codice articolo 80173-110-02) è un sottoassieme di scheda a tiristori a commutazione di gate progettato per sistemi di conversione industriali ad alta potenza. Questa scheda a tiristori si interfaccia con un modulo a tiristori a commutazione di gate simmetrico da 1500 A (SGCT) o con un assieme di moduli a tiristori a commutazione di gate integrata (IGCT) e lo pilota. Il ruolo principale del GU-D15 è fornire impulsi di pilotaggio di gate ad alta corrente e ad alta precisione per attivare e disattivare gli elementi di commutazione a stato solido negli azionamenti per motori CA a media tensione o nei convertitori di potenza, isolando i circuiti logici di controllo dai percorsi di rete ad alta potenza.

Caratteristiche

• Ottimizzata specificamente per il pilotaggio di interruttori a semiconduttore SGCT ad alta capacità da 1500 A
• Layout di commutazione a gate configurato per transizioni di commutazione precise in presenza di carichi fortemente induttivi
• Compatibilità come sostituzione diretta della scheda con gli assiemi originali dei moduli di potenza che utilizzano il codice articolo alternativo 80173-110-02

Applicazioni

• Pilotaggio di semiconduttori ad alta potenza negli azionamenti industriali CA a media tensione
• Assiemi di convertitori di potenza multifase che richiedono l'attivazione sincrona di SGCT
• Moduli di fase per azionamenti di motori industriali per impieghi gravosi e componenti di inverter di potenza

Specifiche tecniche

Linee guida per l'installazione

• Protezione dalle scariche elettrostatiche: Manipolare sempre la scheda all'interno di un'area di lavoro designata e protetta dall'elettricità statica, poiché le piste logiche a commutazione di gate sono altamente soggette a danni causati dalle scariche elettrostatiche.
• Verifica della scarica del bus: Assicurarsi che tutti i condensatori del bus CC principale siano completamente scarichi e verificati prima di montare o sottoporre a manutenzione la scheda all'interno dell'involucro del gruppo di tiristori.
• Controllo della coppia di serraggio dei dispositivi di fissaggio: Assicurarsi che tutti i punti di collegamento gate-tiristore e le viti di montaggio siano serrati ai valori operativi specificati, per prevenire un'elevata resistenza di contatto e cedimenti termici.
