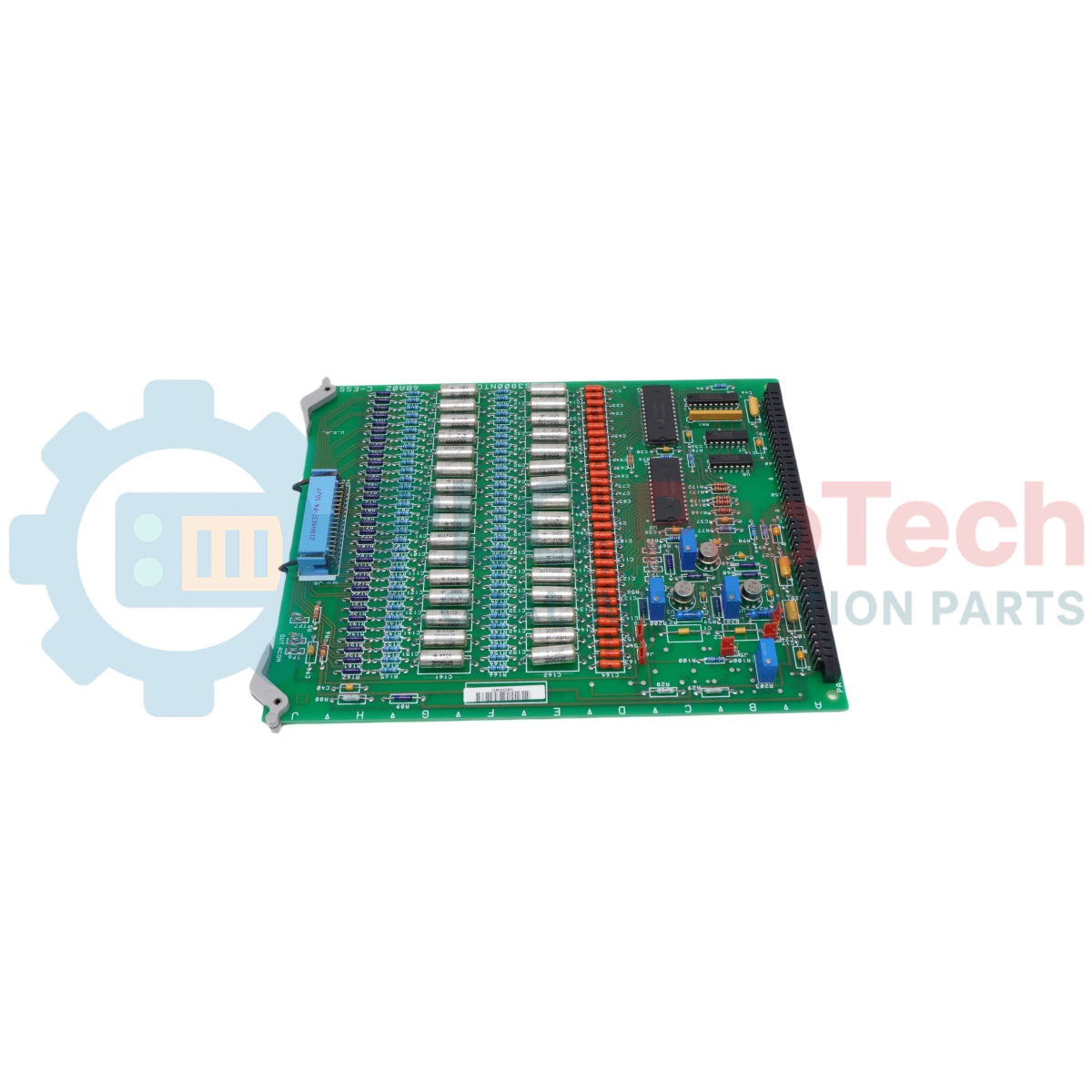

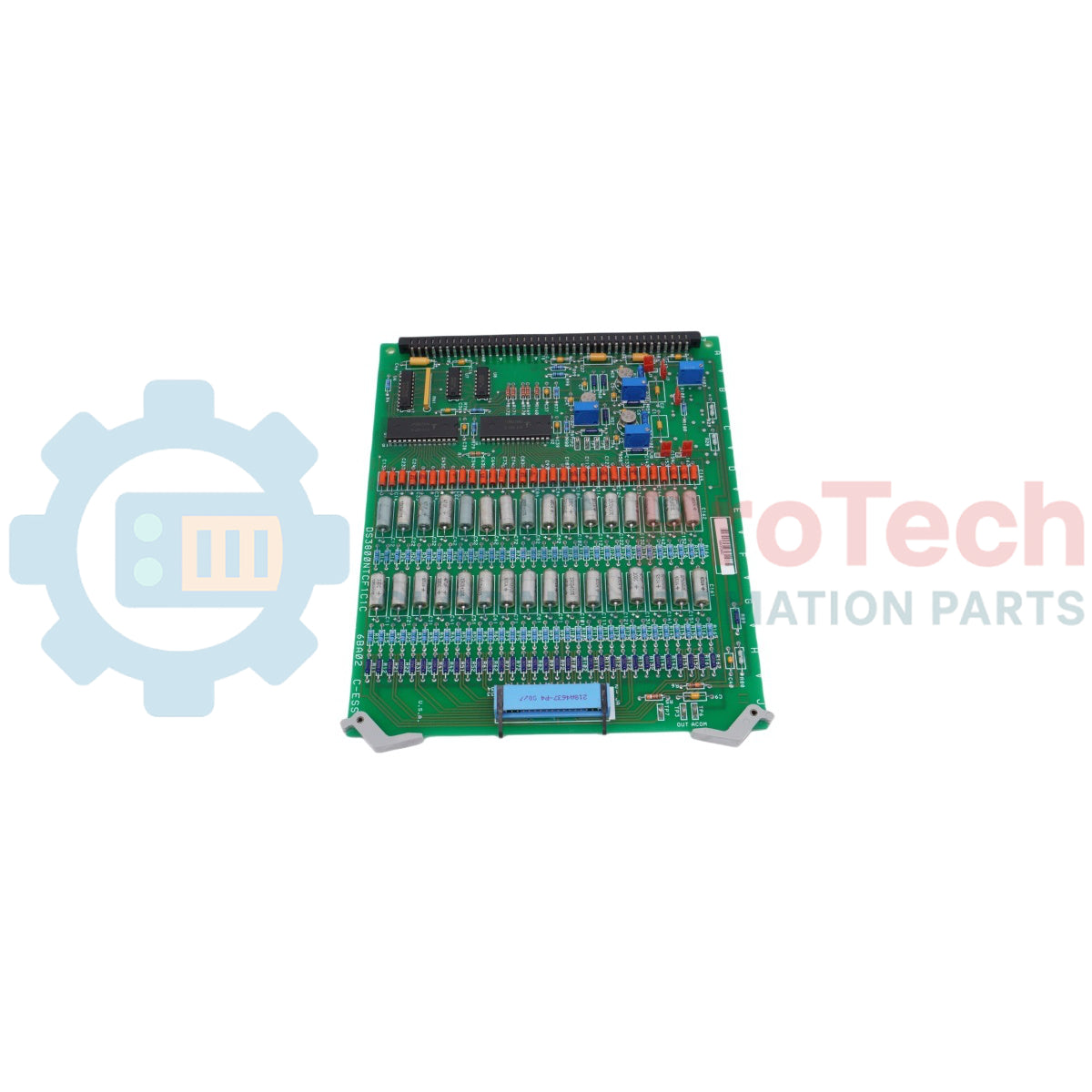

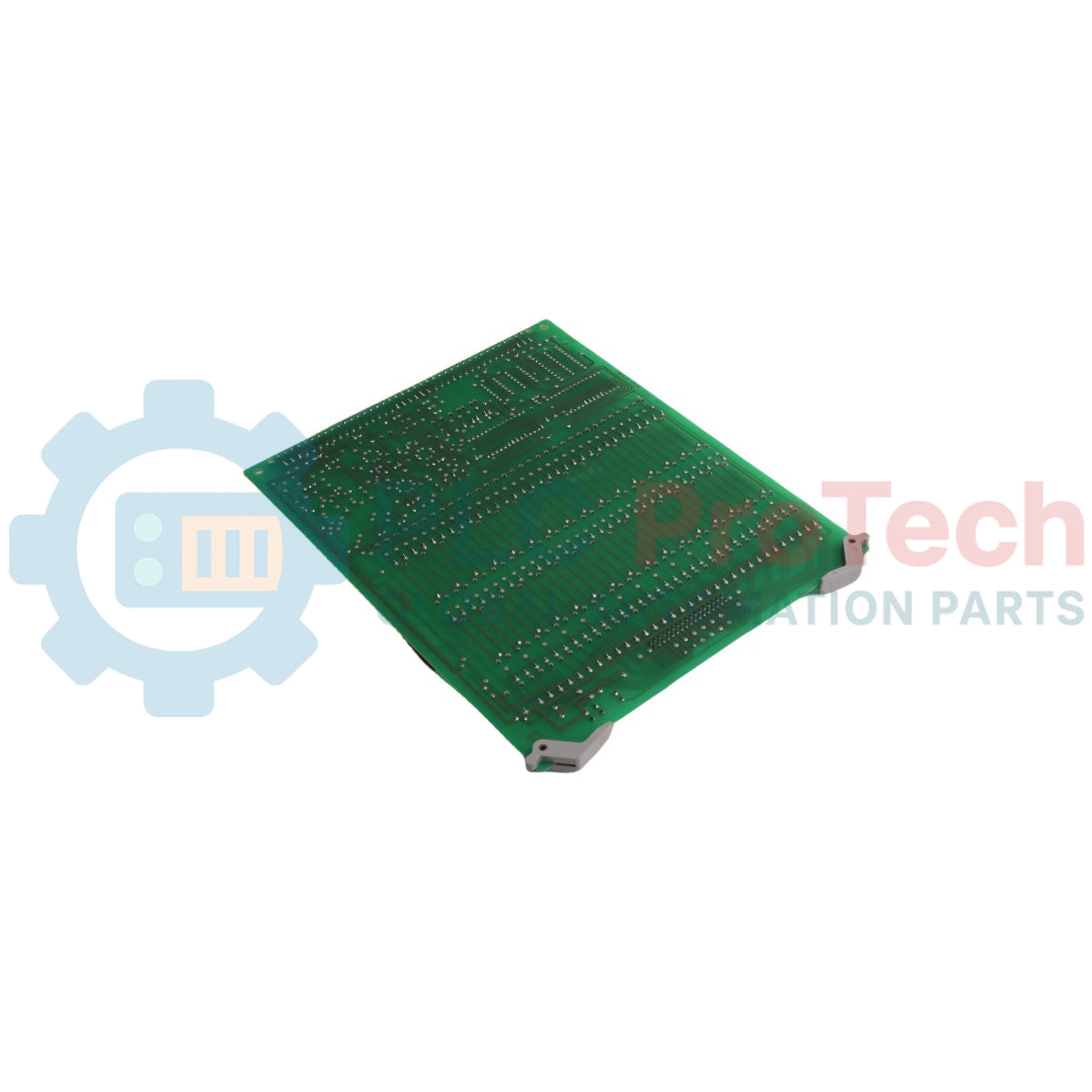

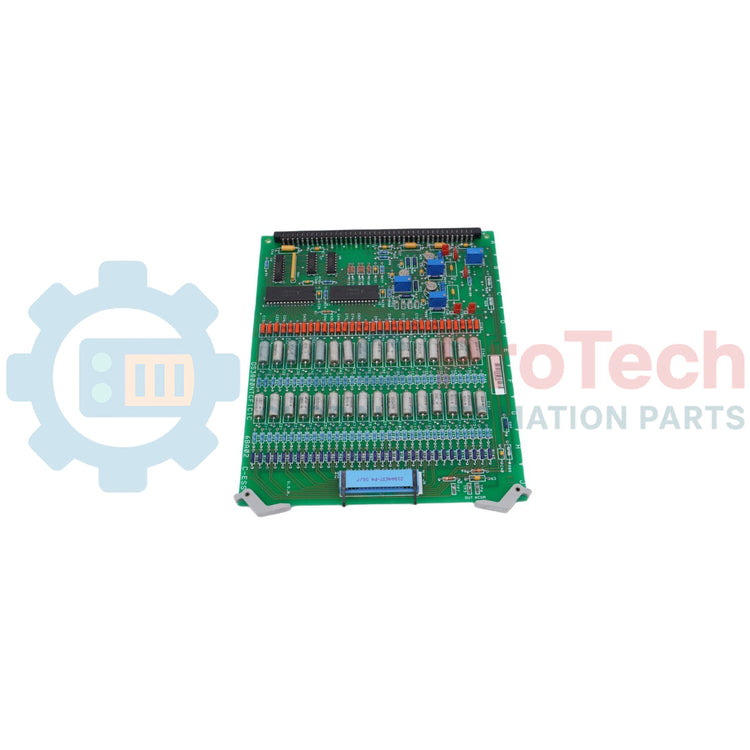

GE DS3800NTCF1C1C Mark IV scheda di condizionamento per termocoppia

Descrizione

La scheda di condizionamento per termocoppie funge da interfaccia dedicata per il condizionamento dei segnali analogici, progettata per l'infrastruttura di gestione legacy Speedtronic. La DS3800NTCF1C1C legge in tempo reale i dati relativi alla temperatura dei gas di scarico dalle sonde installate sulla turbina e calcola valori precisi di deviazione rispetto a un setpoint di riferimento preimpostato. Questo calcolo condizionale genera il segnale di comando in uscita fondamentale per eseguire azioni deterministiche del circuito di controllo della temperatura in tutto il sistema. Operando all'interno di un array distribuito di tredici schede corrispondenti, questo specifico circuito stampato elabora la telemetria dei sensori per mantenere l'equilibrio termico, proteggendo la turbina a gas o a vapore da guasti al combustore, deformazioni meccaniche o tempi di fermo non programmati dovuti ad affaticamento termico.

Caratteristiche

• Integra cinque interruttori hardware a ponticello e quattro potenziometri di calibrazione ad alta precisione per le regolazioni sul campo del partitore di tensione.
• Dispone di un array di rete resistiva dedicato integrato per stabilire un'accurata scalatura di riferimento per gli ingressi da termocoppia a microtensione.
• È realizzata con sette punti di test dedicati, raggruppati in linee diagnostiche distinte da tre e quattro canali per una rapida ricerca dei guasti sul campo.
• È dotata di porte invertenti esadecimali integrate funzionanti con un'alimentazione regolata a 7 V, combinate con buffer ottali di uscita a tre stati e driver di linea.
• Include fori di allineamento praticati in fabbrica e maniglie in nylon preinstallate per l'estrazione e l'inserimento sugli angoli destri, per semplificare l'inserimento e l'estrazione dal rack.

Applicazioni

• Monitoraggio della temperatura dei gas di scarico di turbine a gas e a vapore
• Condizionamento dei segnali del circuito di controllo Speedtronic
• Array di bilanciamento termico per termocoppie multicanale
• Circuiti di protezione del combustore e di controllo della temperatura

Specifiche tecniche

Linee guida per l'installazione

• Manipolazione e inserimento: Estrarre la scheda utilizzando le clip integrate in nylon per l'estrazione e l'inserimento, posizionate sugli angoli destri. Evitare di applicare una forza perpendicolare ai condensatori a film montati in superficie o ai resistori compositi durante l'inserimento nel telaio con pannello non VME.
• Verifica della calibrazione: Utilizzare i punti di test della linea integrati sulla scheda (TP) per misurare e registrare i parametri di risposta del circuito in tempo reale. Regolare i quattro potenziometri di calibrazione integrati per allineare i valori del segnale di comando in uscita qualora esista una discrepanza tra l'uscita fisica della termocoppia e i valori di riferimento.
• Continuità della schermatura: Assicurarsi che tutti i cavi di prolunga di compensazione delle termocoppie in ingresso siano spelati correttamente e fissati saldamente sulle relative piste di terminazione. Mantenere continua la schermatura del segnale fino alla paratia di messa a terra dell'armadio per eliminare il rumore elettrico a bassa frequenza che potrebbe corrompere l'algoritmo di comando principale.
