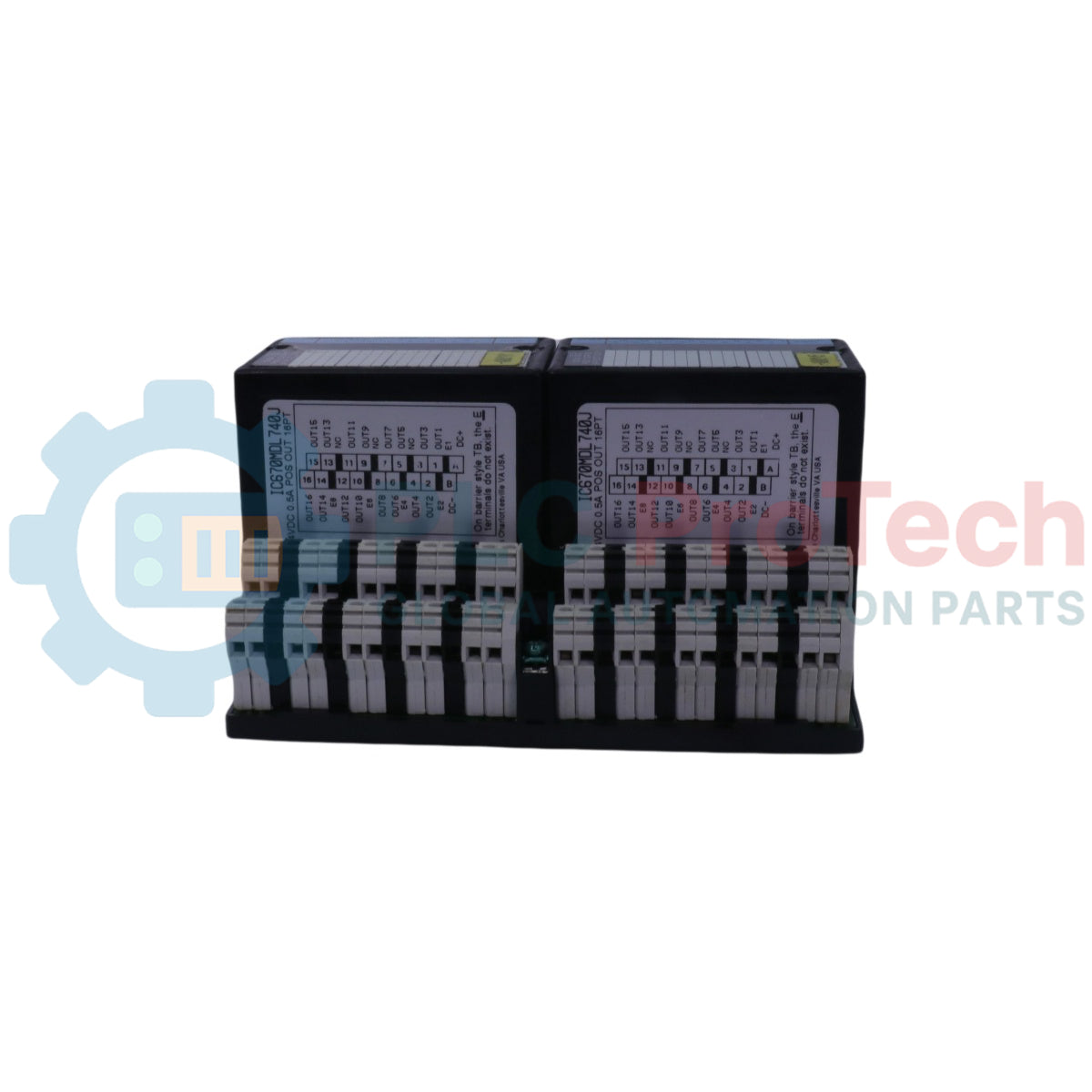

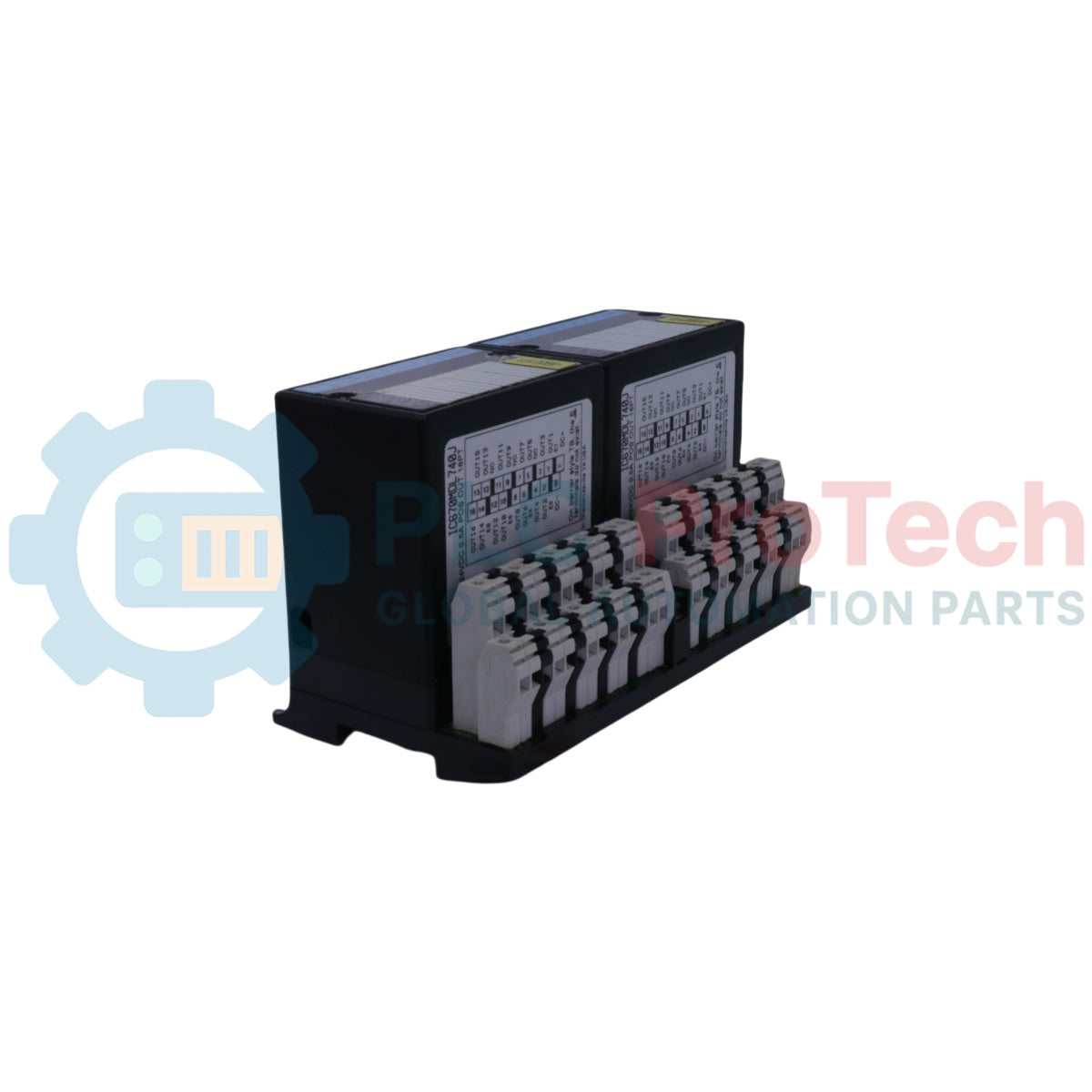

Il IC670CHS002 (IC670-CHS-002) è una base con connettore per morsettiera di tipo box ad alta densità, progettata per il sistema I/O Field Control GE Fanuc. Questa base funge da interfaccia fisica ed elettrica essenziale tra il cablaggio di campo e i moduli I/O, fornendo un robusto punto di terminazione per sensori e attuatori industriali. Progettato per ambienti ad alta disponibilità, l' IC670CHS002 consente il "Cablaggio permanente", permettendo ai team di manutenzione di sostituire i moduli I/O senza scollegare alcun cavo di campo e riducendo significativamente il Mean Time to Repair (MTTR). Il design compatto e robusto è ideale per architetture I/O distribuite nella generazione di energia, nella movimentazione dei materiali e nella produzione su larga scala, dove l'integrità affidabile del segnale è fondamentale.
L'IC670CHS002 è dotato di un connettore di tipo box a 36 morsetti, ottimizzato per una gestione ordinata e sicura dei cavi. È progettato per il montaggio su una guida DIN standard o direttamente su un pannello posteriore all'interno di un quadro. La base include un'interfaccia bus interna che collega il modulo I/O all'unità di interfaccia bus (BIU), facilitando lo scambio continuo dei dati. Questo modello specifico supporta un'ampia gamma di moduli Field Control digitali e analogici, fornendo il supporto meccanico e l'isolamento elettrico necessari per un funzionamento stabile in ambienti industriali soggetti a disturbi elettrici.
| Attributo | Specifiche |
| Modello | IC670CHS002 |
| Marca | GE Fanuc / Emerson |
| Serie | Field Control I/O |
| Tipo | Base con connettore per morsettiera (stile box) |
| Numero di morsetti | 36 |
| Tipo di montaggio | Guida DIN o pannello posteriore |
| Sezione del cavo | Da 14 AWG a 22 AWG (tipica) |
| Tensione nominale | Fino a 250 V CA / V CC |
| Corrente nominale | 2 A per morsetto (max.) |
| Dimensioni | 13.5 x 4.5 x 5.2 cm |
| Peso | 0.28 kg |
Qual è la differenza tra l'IC670CHS002 e l'IC670CHS001?
L'IC670CHS002 è una morsettiera di tipo box, che offre un ambiente di terminazione più chiuso e protetto rispetto alla base di tipo barriera IC670CHS001. Lo stile box è spesso preferito per cablaggi con fili di sezione ridotta e configurazioni di segnali ad alta densità.
Posso utilizzare questa base con qualsiasi modulo I/O Field Control?
L'IC670CHS002 è compatibile con la maggior parte dei moduli I/O Field Control digitali e analogici. Tuttavia, è necessario verificare che il pinout del modulo specifico corrisponda alla configurazione a 36 morsetti di questa base e che la codifica meccanica sia correttamente allineata.
In che modo questa base facilita la manutenzione del sistema?
Poiché il cablaggio di campo è terminato sulla base anziché sul modulo, il modulo I/O può essere scollegato e sostituito mantenendo intatto il cablaggio. In questo modo si elimina il rischio di errori di cablaggio durante la sostituzione di un modulo.
Disciplina del cablaggio: Quando si terminano i cavi nella morsettiera box a 36 terminali, assicurarsi che ogni cavo venga spelato alla lunghezza corretta (circa 8 mm) per evitare conduttori esposti o contatti difettosi. Utilizzare puntalini per i cavi flessibili, così da prevenire lo sfilacciamento e potenziali cortocircuiti tra morsetti adiacenti.
Codifica meccanica: Ogni modulo Field Control e il relativo set di basi devono essere codificati per impedire l'inserimento del tipo di modulo errato. Prima di inserire a scatto il modulo I/O nell'IC670CHS002, verificare che le linguette di codifica in plastica siano impostate correttamente in base alla funzione del modulo (ad es. ingresso digitale rispetto a uscita analogica).
Messa a terra dei segnali analogici: Se si utilizza questa base per moduli analogici, assicurarsi che le schermature dei cavi siano collegate correttamente ai morsetti di terra designati. Per evitare anelli di massa, collegare la schermatura solo dal lato della base e lasciare flottante la schermatura sul lato campo.
