General Electric

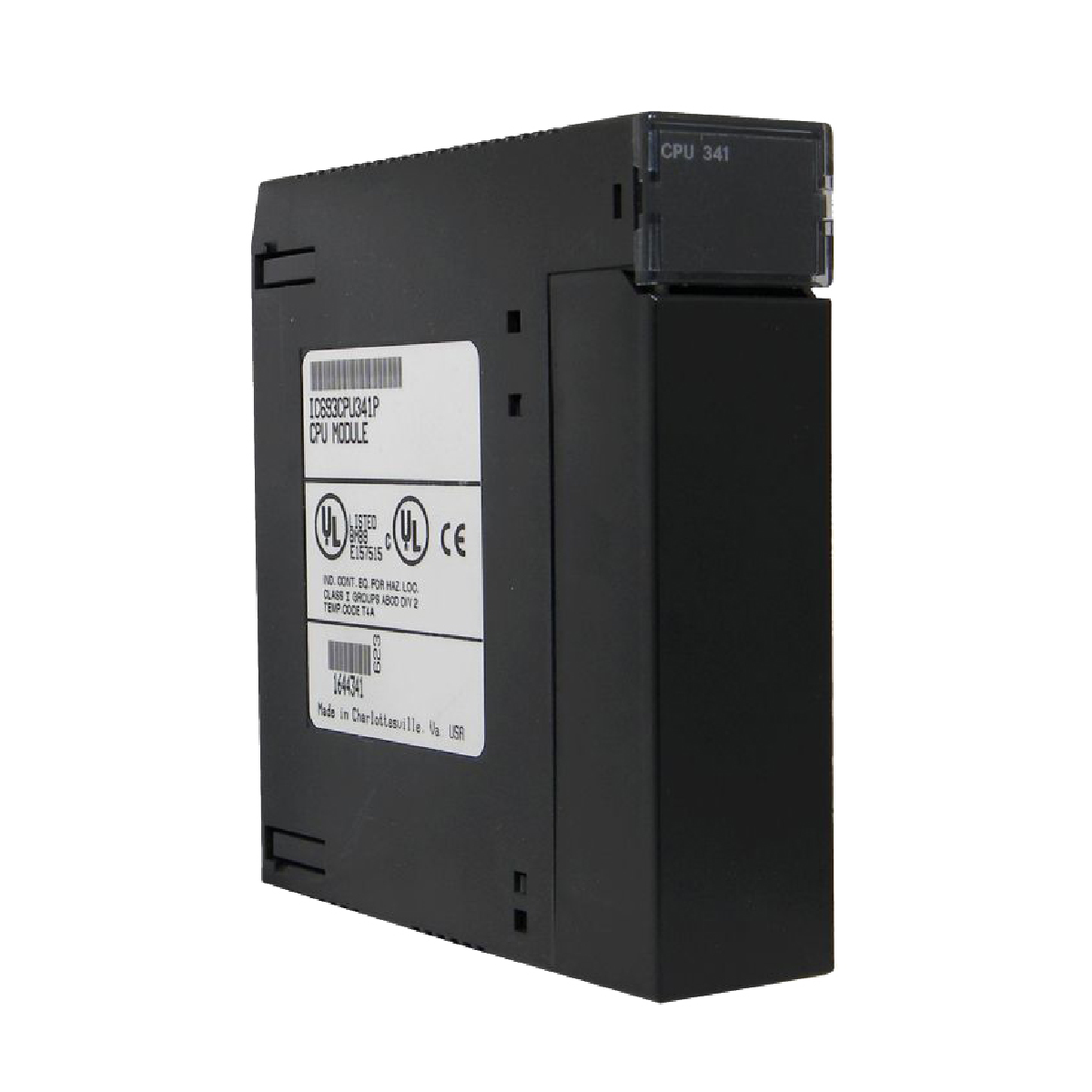

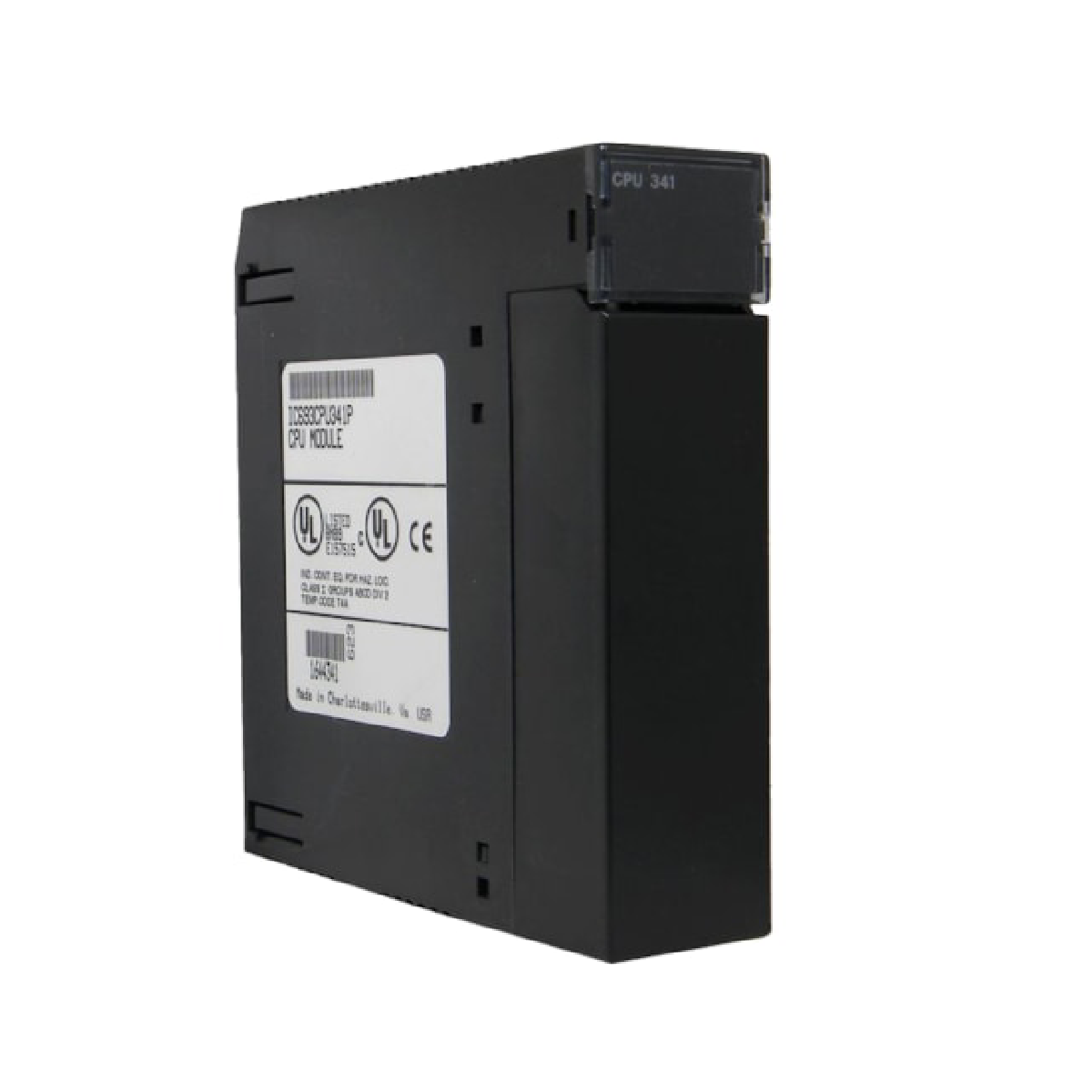

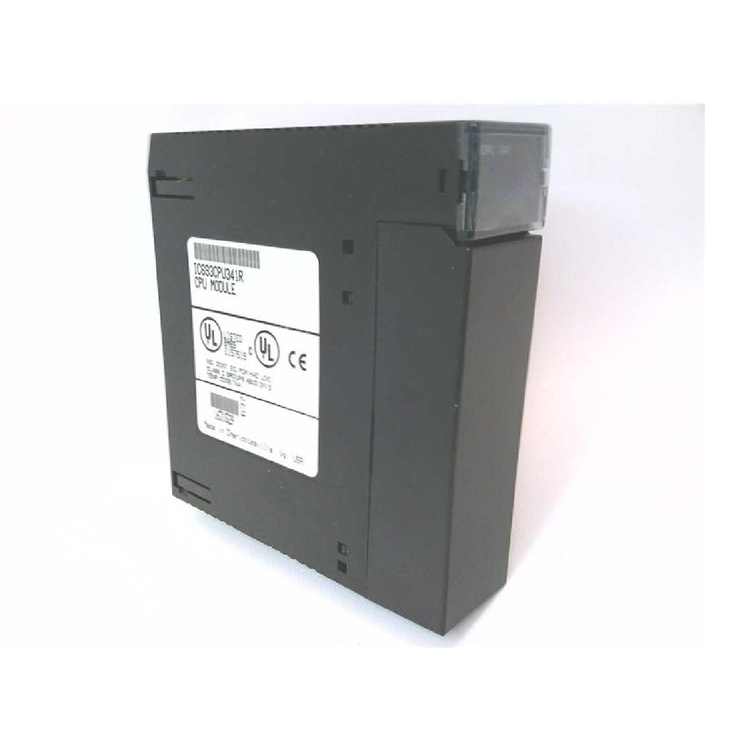

Modulo CPU GE Fanuc IC693CPU341 Series 90-30

SKU IC693CPU341

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric

  • Product No.: IC693CPU341

  • Country of origin:United States

  • Product Type: Modulo CPU

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 450g

  • Dimensions: 180 mm x 140 mm x 40 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

La GE Fanuc IC693CPU341 è un modulo di unità centrale di elaborazione a slot singolo progettato per la piattaforma di controllori logici programmabili Series 90-30. Basato su un processore 80C188XL con frequenza di clock di 20 megahertz, questo modulo garantisce l'esecuzione affidabile delle configurazioni della logica utente, con un tempo di scansione tipico di 0,3 millisecondi per 1K di logica booleana. L'architettura supporta le strutture di memoria di sistema standard, insieme a opzioni flessibili di implementazione dello storage volatile e non volatile su diverse varianti di piastre di base. Dotato di un canale di comunicazione integrato attraverso l'interfaccia dell'alimentatore, funge da hub di elaborazione centrale, progettato per l'automazione standard delle macchine, l'architettura di assemblaggio distribuita e le applicazioni di monitoraggio dei processi ad alta velocità.

Caratteristiche

  • Implementazione versatile dello storage: Supporta un'architettura di memoria RAM standard, integrata da configurazioni EPROM o EEPROM specifiche per le opzioni nei modelli storici.
  • Protezione avanzata della memoria: Offre supporto alla transizione dal backup della RAM volatile all'archiviazione non volatile diretta mediante strutture di memoria Flash specializzate, a partire dall'iterazione hardware J e dalla versione firmware 4.61.
  • Connettività seriale integrata: Dispone di una porta di comunicazione fisica integrata che utilizza il canale di collegamento dedicato situato direttamente sulla struttura standard dell'alimentatore PLC.
  • Protocolli slave nativi: Offre supporto operativo immediato per le interazioni seriali slave standard SNP e SNP-X.
  • Ampie funzionalità opzionali: Si interfaccia direttamente con coprocessori modulari, inclusi gli assiemi PCM e CMM, per stabilire circuiti di controllo di rete master/slave RTU, CCM e master SNP/SNP-X nativi.
  • Controlli logici avanzati: Fornisce meccanismi di controllo attivi in fase di esecuzione, inclusi override logici in tempo reale, interrupt software discreti e un orologio di sistema in tempo reale completamente supportato da batteria.

Applicazioni

  • Layout di automazione con più piastre di base: Coordinamento centralizzato di strutture di controllo I/O fisiche estese, comprendenti fino a cinque sottoassiemi complessivi di piastre di base.
  • Comunicazioni di rete industriale: Concentrazione e instradamento di dati ad alta densità su reti locali multi-drop, anelli Ethernet aperti, segmenti Profibus e installazioni su bus FIP mediante moduli opzionali ausiliari.
  • Controlli per la produzione discreta: Monitoraggio ad alta velocità ed esecuzione dei componenti su linee di confezionamento automatizzate, percorsi di trasporto a più livelli e celle localizzate per macchine utensili.

Specifiche tecniche

Parametro Valore / Specifica
Produttore GE Fanuc (Automazione)
Paese di origine Stati Uniti
Tipo di modulo CPU Modulo CPU a slot singolo
Architettura del processore 80C188XL
Velocità del processore 20 MegaHertz
Velocità tipica di scansione della logica 0.3 millisecondi per 1K di logica (contatti booleani)
Memoria massima del programma utente 80K byte
Piastre base totali supportate 5 totali (1 piastra base CPU locale più un massimo di 4 piastre base di espansione e/o remote)
Requisito di carico di corrente dell'alimentatore 490 milliampere dall'alimentazione interna a +5 V CC
Allocazione degli ingressi discreti (%I) 512 punti
Allocazione delle uscite discrete (%Q) 512 punti
Memoria globale discreta (%G) 1280 bit
Bobine interne (%M) 1024 bit
Bobine di uscita temporanee (%T) 256 bit
Riferimenti di stato del sistema (%S) 128 bit totali (%S, %SA, %SB, %SC suddivisi in 32 bit ciascuno)
Configurazione della memoria dei registri (%R) 9999 parole
Ingressi analogici (%AI) 1024 parole
Uscite analogiche (%AQ) 256 parole
Registri di sistema (%SR) 16 parole (destinate esclusivamente alla visualizzazione dei dati di riferimento; con riferimento dalla logica utente limitato)
Timer e contatori Maggiore di 2000
Registri a scorrimento supportati Sì
Limiti della temperatura di esercizio Da 0 a 60 degC (da 32 a 140 degF) ambiente
Compatibilità PCM/CCM Sì
Peso di spedizione (calcolato) 0.45 kg (0.99 lbs)
Dimensioni della confezione (calcolate) 180 mm x 140 mm x 40 mm

Linee guida per l'installazione

AVVERTENZA CRITICA:

Isolare e scollegare tutte le sorgenti di alimentazione attive in ingresso collegate al gruppo della piastra base principale del PLC prima di inserire, estrarre o spostare qualsiasi componente del modulo. La mancata completa disalimentazione del rack dell'alimentatore di sistema prima di maneggiare l'hardware può provocare gravi archi elettrici, danneggiare gli array della memoria dei registri interni o causare la distruzione permanente dei circuiti della CPU.

1
Selezione e allineamento dello slot della piastra base: Individuare lo slot CPU dedicato e univoco sulla scheda della piastra base primaria Series 90-30 (in genere situato immediatamente a destra dell'unità di alimentazione del rack). Allineare le nervature di guida strutturali superiore e inferiore dell'alloggiamento in plastica del modulo con le guide strutturali corrispondenti della scheda.
2
Posizionamento meccanico e innesto del connettore: Spingere il modulo saldamente e diritto all'indietro nella posizione dello slot finché i blocchi di innesto del connettore posteriore non scattano saldamente nel gruppo di pin del backplane. Assicurarsi che le leve di ritenzione meccanica superiore e inferiore si azionino e si blocchino in posizione piana.
3
Verifica del loop di comunicazione seriale: Fissare il cavo della periferica seriale direttamente all'interfaccia della porta di comunicazione integrata situata sul telaio dell'alimentatore. Assicurarsi che le viti di connessione siano completamente serrate a mano per stabilire un loop di massa stabile per la comunicazione SNP.
4
Diagnostica iniziale e test di avvio: Applicare l'alimentazione di sistema al rack. Monitorare gli indicatori di stato locali sul pannello frontale della CPU per verificare che la sequenza di autotest si inizializzi correttamente ed entri in una modalità di funzionamento stabile senza attivare il contatto di guasto del sistema.

FAQ

Qual è la differenza nella gestione dell'archiviazione della memoria tra le diverse versioni hardware di questo modulo?

Le versioni precedenti utilizzano RAM combinata con configurazioni EPROM o EEPROM opzionali. A partire dalla revisione hardware J e dalla versione firmware 4.61, l'architettura supporta esclusivamente RAM volatile e configurazioni opzionali con memoria Flash non volatile.

Come vengono ampliate le comunicazioni native oltre i protocolli slave standard?

Il modulo supporta nativamente i protocolli slave SNP/SNP-X tramite la porta di alimentazione. Per funzionare come master SNP/SNP-X o per ottenere la comunicazione slave CCM o RTU, è necessario aggiungere un modulo opzionale CMM dedicato; il funzionamento come master RTU richiede un modulo opzionale PCM ausiliario.

Quali sono i vincoli specifici di assegnazione dei riferimenti dello stato del sistema?

Il sistema assegna 128 bit totali al monitoraggio dello stato, suddivisi in quattro blocchi distinti denominati %S, %SA, %SB e %SC, ciascuno contenente esattamente 32 bit.

I rami logici definiti dall'utente possono leggere o modificare i valori nella tabella dei registri %SR?

No, le 16 parole designate come registri di sistema sono riservate esclusivamente ai parametri di visualizzazione della tabella dei riferimenti a livello di sistema e non possono essere interrogate o utilizzate come destinazione all'interno di un programma di logica utente.
