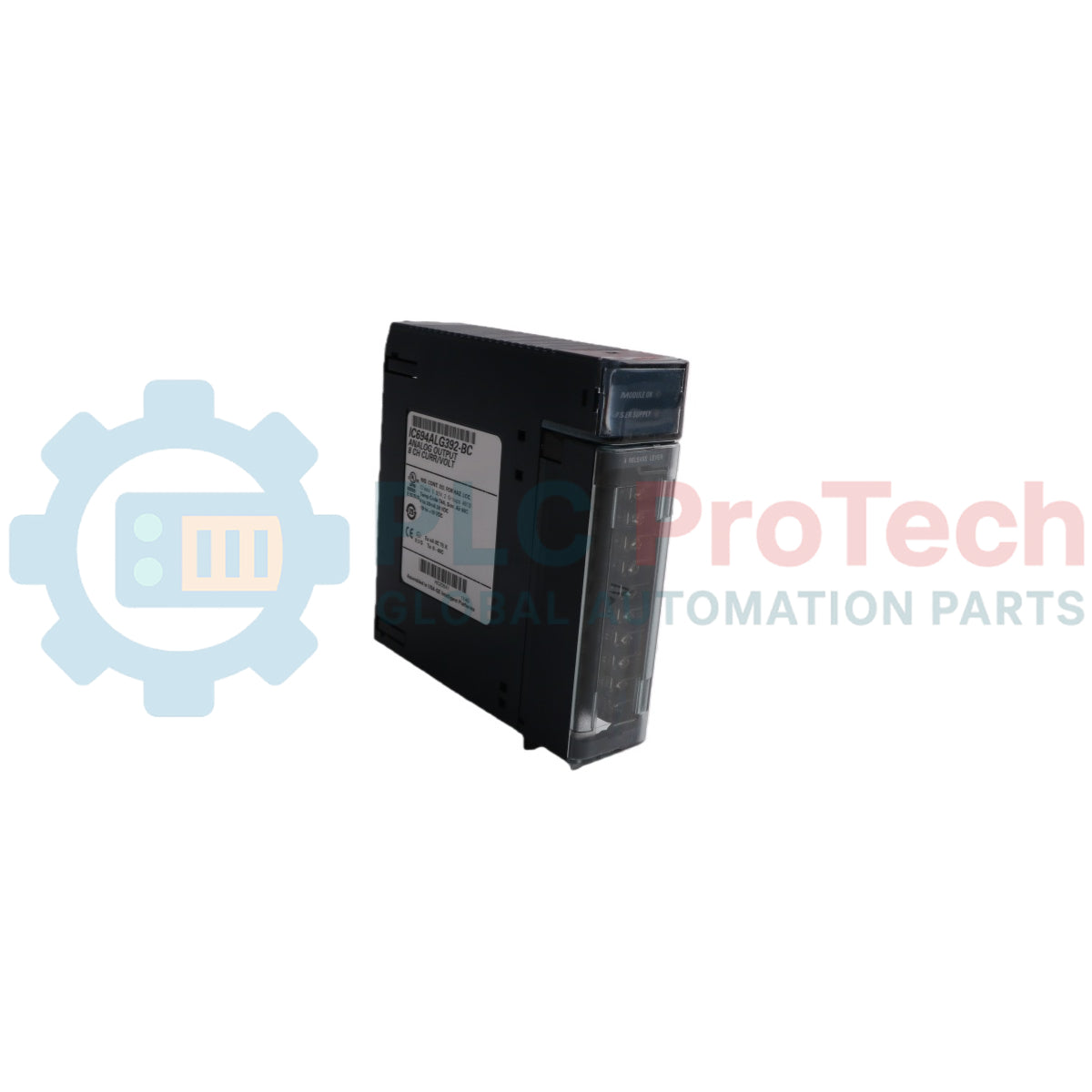

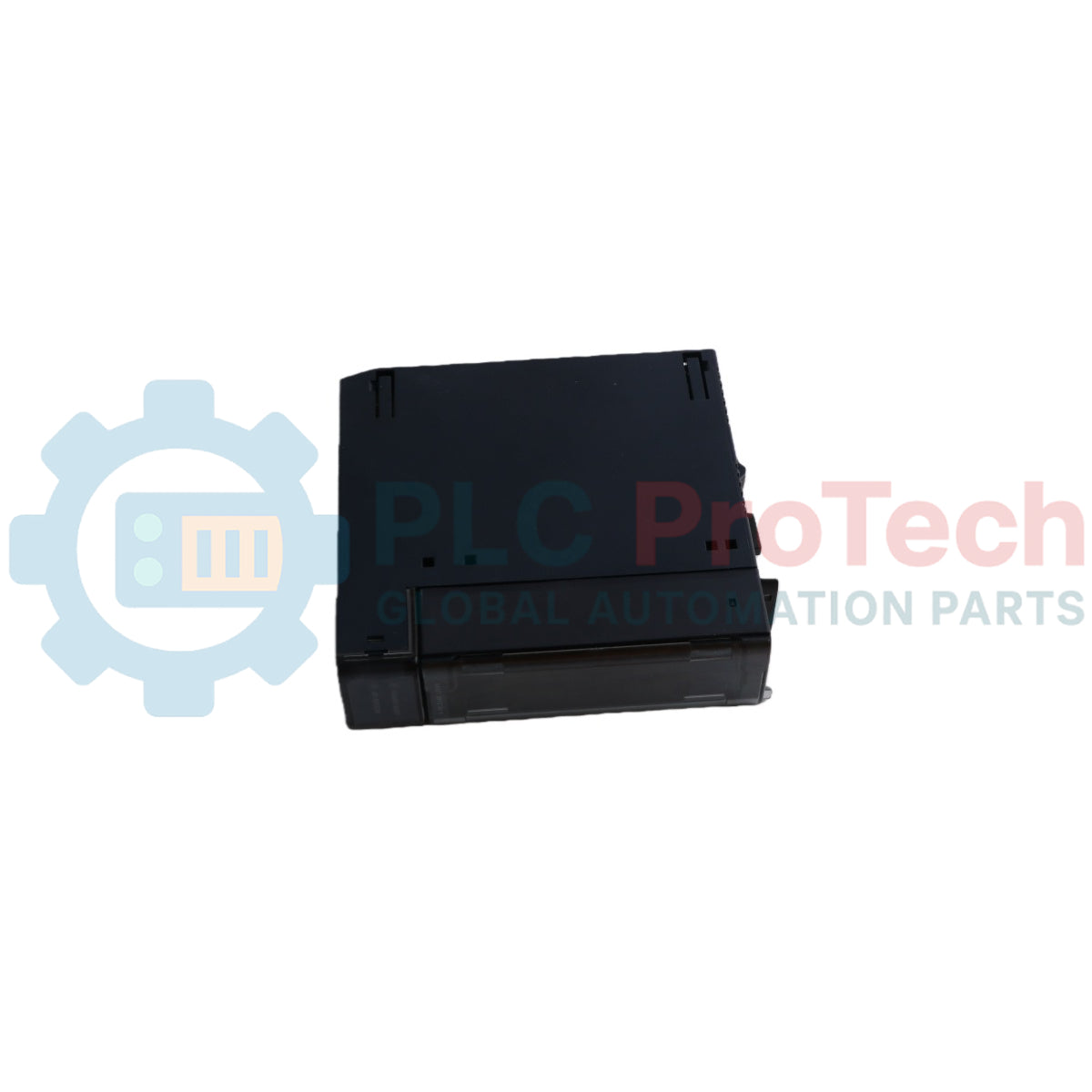

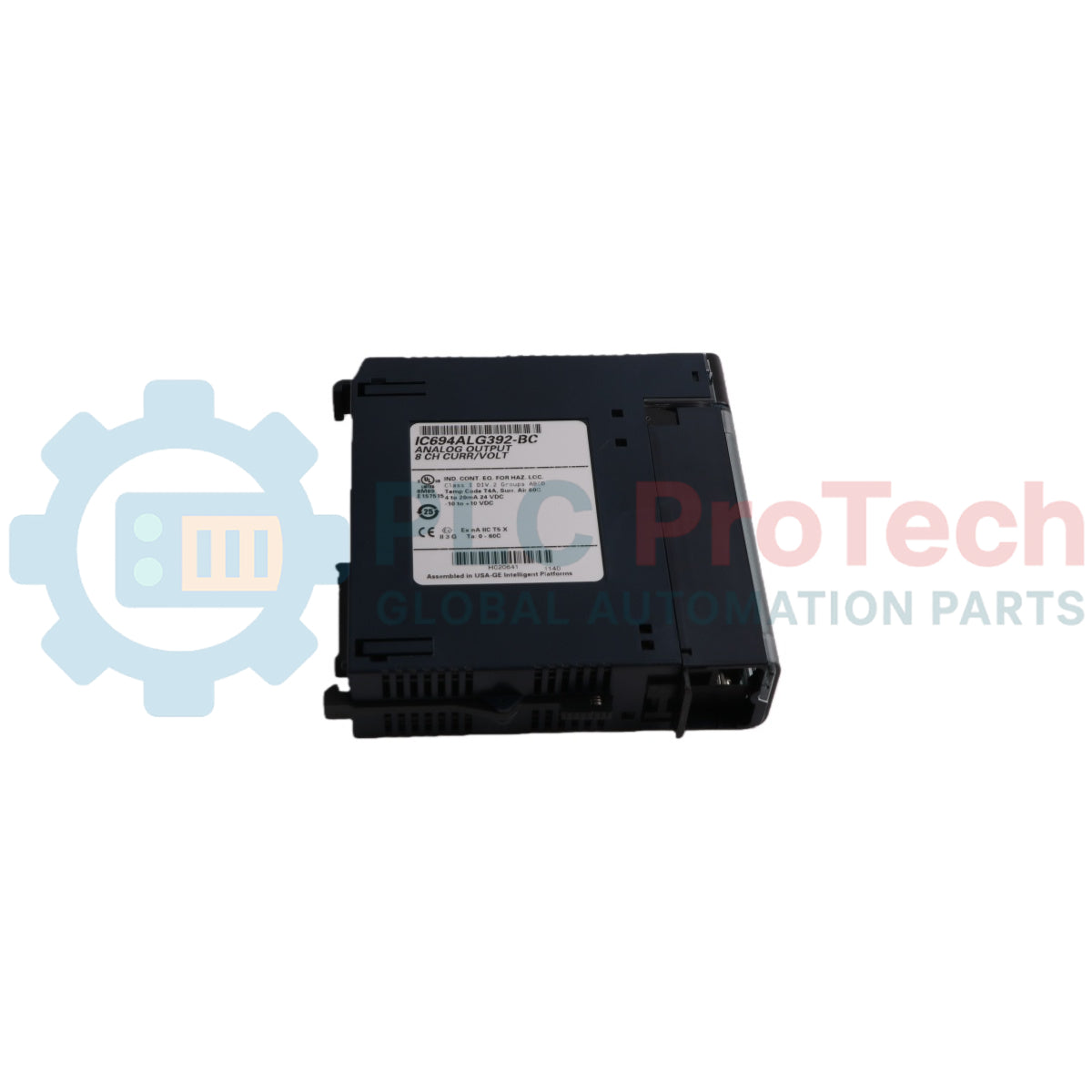

Modulo di uscita analogica PACSystems RX3i e Series 90-30 IC694ALG392 di GE Fanuc

Descrizione

IC694ALG392 è un modulo di uscita analogica a 8 canali progettato per l'uso con i sistemi PLC PACSystems RX3i e Series 90-30. Fornisce fino a otto canali di uscita single-ended con uscite ad anello di corrente e/o uscite in tensione. Ogni canale di uscita può essere configurato indipendentemente tramite il software di configurazione per uno qualsiasi dei seguenti intervalli: da 0 a +10 V (unipolare), da -10 a +10 V (bipolare), da 0 a 20 mA e da 4 a 20 mA.

Ciascun canale di IC694ALG392 è in grado di convertire dati binari da 15 a 16 bit (a seconda dell'intervallo selezionato) in un'uscita analogica. Tutti gli otto canali vengono aggiornati circa ogni 8 millisecondi, in base al tempo di scansione I/O e all'applicazione. Nelle modalità di corrente, il modulo segnala un guasto di circuito aperto al CPU per ciascun canale. Finché il modulo è alimentato esternamente, ogni uscita manterrà il proprio ultimo valore o verrà reimpostata a zero, secondo la configurazione, quando l'alimentazione del sistema viene interrotta. Questo modulo può essere installato in qualsiasi slot I/O di un sistema RX3i o Series 90-30.

Caratteristiche

• Da 1 a 8 canali di uscita analogica single-ended selezionabili.
• Configurazione software flessibile per più intervalli di corrente e tensione.
• Conversione ad alta risoluzione (da 15 a 16 bit a seconda dell'intervallo selezionato).
• Frequenza di aggiornamento elevata, di circa 8 millisecondi, per tutti gli otto canali.
• Segnalazione al CPU dei guasti di circuito aperto specifici per canale nelle modalità ad anello di corrente.
• Comportamento predefinito configurabile (mantenimento dell'ultimo valore o reimpostazione a zero) in caso di interruzione dell'alimentazione del sistema.
• Diagnostica a doppio LED, alimentata dal bus di alimentazione del backplane, per indicare lo stato del modulo e lo stato dell'alimentazione dell'utente.

Applicazioni

• Valvole di controllo proporzionale e attuatori industriali.
• Segnalazione del riferimento di velocità per azionamenti a frequenza variabile (VFD).
• Registratori grafici dinamici e apparecchiature per la registrazione dei dati di processo.
• Collegamenti dell'interfaccia ai pannelli di strumentazione remoti.
• Processi automatizzati industriali in ambienti standard e di Classe I, Divisione 2.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce



Nota: ogni canale può essere configurato per funzionare come uscita in tensione o come uscita in corrente, non entrambe contemporaneamente.

Indicatori di stato del modulo

Linee guida per l'installazione

• Collegamento dell'alimentazione esterna: il modulo deve ricevere l'alimentazione a 24 VDC da una fonte esterna collegata direttamente al Terminale 1 e al Terminale 19 della morsettiera del modulo.
• Declassamento termico: per ottenere prestazioni e durata massime del modulo, utilizzarlo con la massima resistenza di carico per dissipare il calore. Il declassamento termico del modulo dipende dal livello di tensione e dalla combinazione di uscite in corrente e in tensione. Ad esempio, con VUSER = 30 V, 2 canali in tensione (carichi da 2 K Ohm) e 3 canali in corrente (carichi cortocircuitati), la temperatura operativa massima è di circa 52.5 degC.
• Suscettibilità RF e schermatura: per soddisfare i livelli di suscettibilità RF specificati, quando è presente questo modulo il sistema deve essere installato in un involucro metallico. In presenza di forti interferenze RF, la precisione può ridursi a +/-1% del fondo scala (FS) per le uscite in corrente e a +/-3% FS per le uscite in tensione.
• Messa a terra del cavo: collegare la schermatura del cavo direttamente al Terminale 20 (massa del telaio).
• Precauzioni per le aree pericolose: adatto esclusivamente all'uso in aree di Classe I, Divisione 2, Gruppi A, B, C e D, oppure in aree non pericolose.
• Avvertenze sul rischio di esplosione: disattivare l'alimentazione prima di sostituire o cablare i moduli in aree pericolose. Non scollegare l'apparecchiatura finché l'alimentazione non è stata disattivata o finché non è accertato che l'area non sia pericolosa. La sostituzione di componenti può compromettere l'idoneità per la Classe I, Divisione

Requisiti di compatibilità del sistema

• Firmware della CPU Series 90-30: per le versioni del firmware della CPU del PLC Series 90-30 dalla 3.3 alla 4.6, il modulo deve essere configurato per 16 ingressi %I, altrimenti si verificherà un errore di perdita del modulo. Per configurare il modulo per 8 ingressi %I, il firmware della CPU deve essere della versione 5.0 o successiva.
• Programmatore portatile: solo i moduli Series 90-30 versione C o precedente supportano il programmatore portatile Series 90-30. I moduli Series 90-30 versione BD o successiva e tutte le versioni dei moduli RX3i non possono essere utilizzati con un programmatore portatile.

Conformità e certificazioni

• Aree pericolose di Classe I, Divisione 2, Gruppi A, B, C, D
