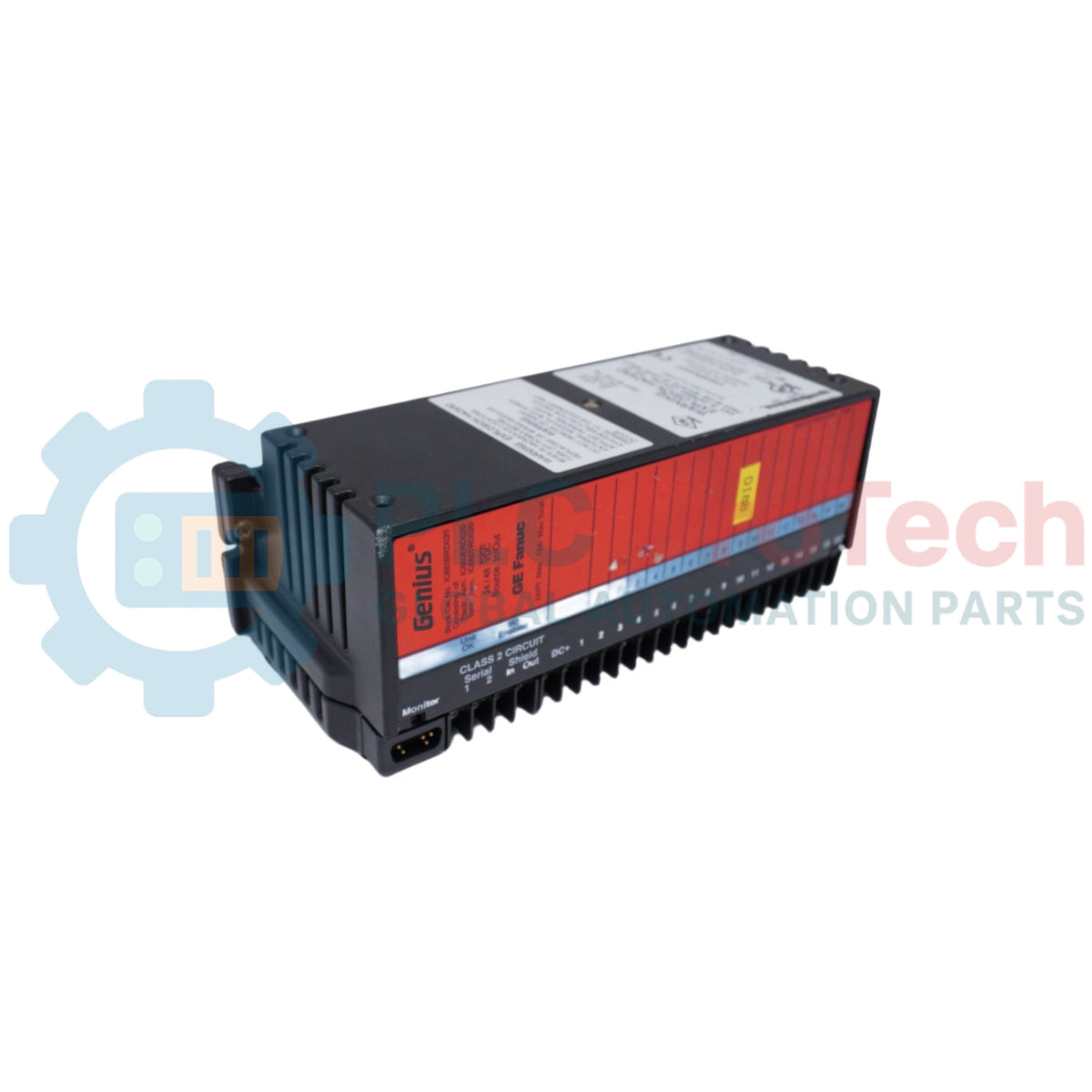

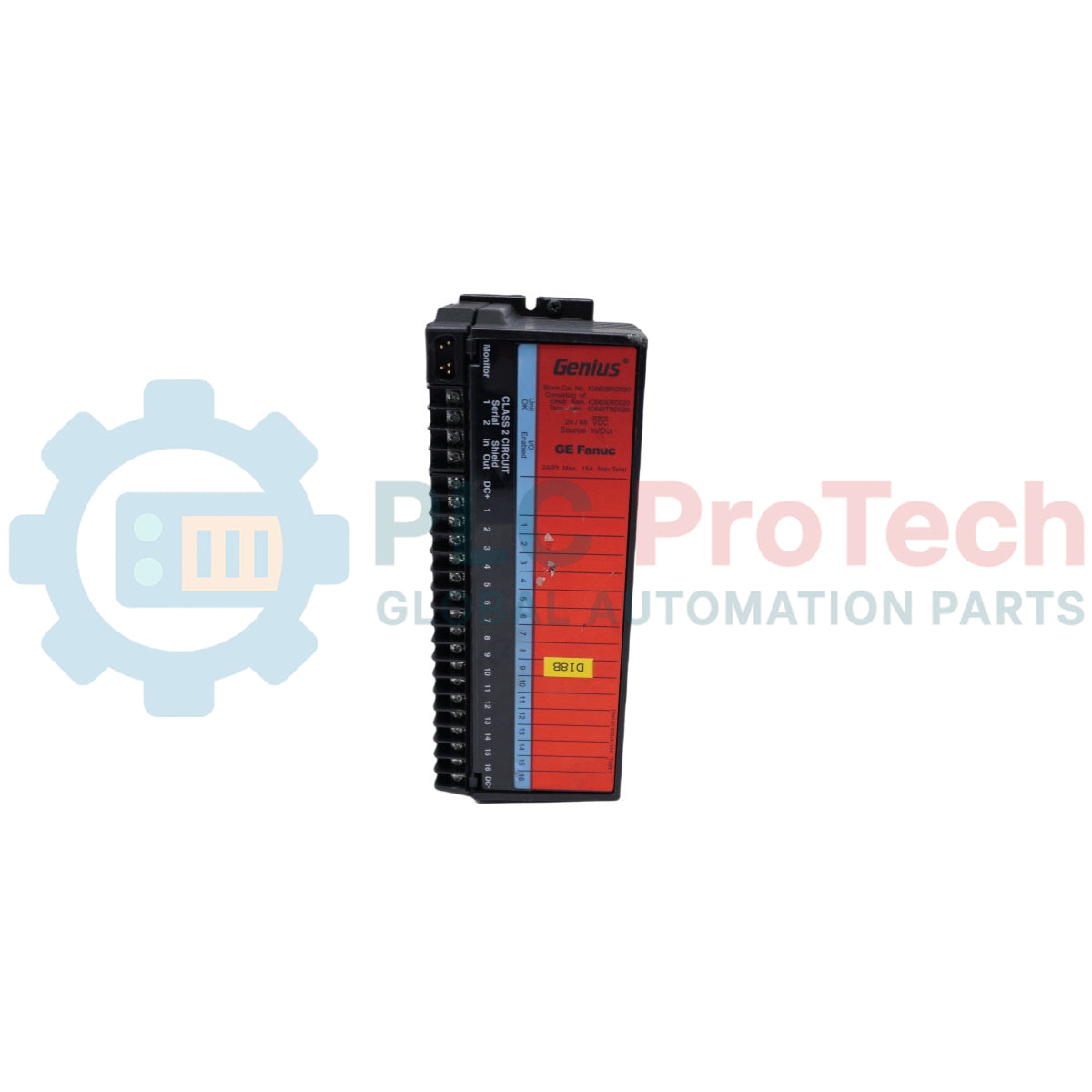

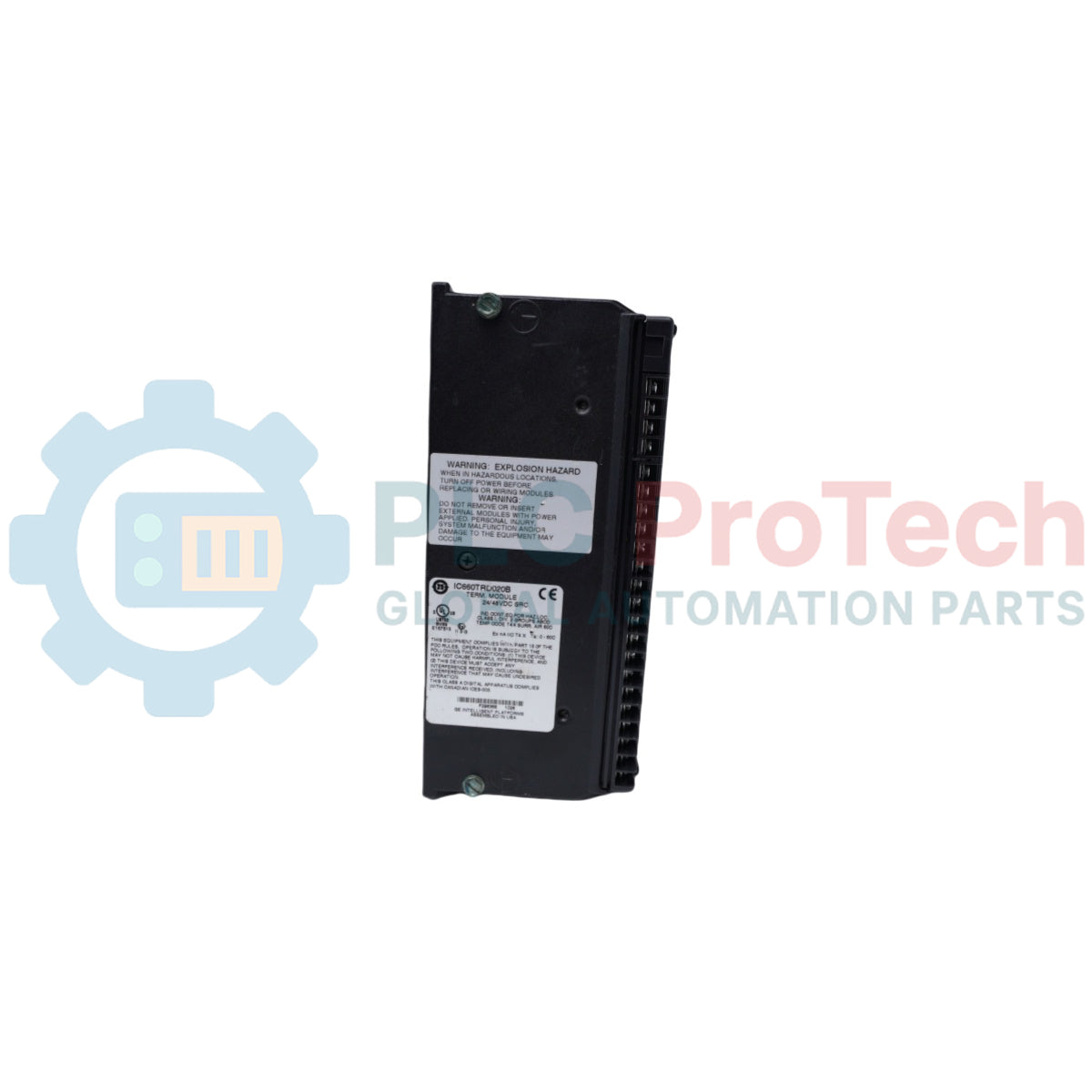

Gruppo elettronico Genius Bus GE IC660ELB912G

Panoramica del prodotto

GE IC660ELB912G (IC660ELB912G) è un assieme elettronico discreto a 16 circuiti ad alte prestazioni, progettato per il sistema di controllo distribuito Genius I/O. Specificamente progettato per il funzionamento a 115 VAC / 125 VDC, questo modulo funge da "intelligenza" del blocco I/O, fornendo un'elaborazione avanzata dei segnali e report diagnostici. È un componente fondamentale nei sistemi di automazione legacy di cartiere e impianti per la produzione della carta, impianti di stampaggio automobilistico e strutture per la movimentazione di materiali su larga scala. IC660ELB912G è progettato per essere sostituibile a caldo con la relativa base terminale, garantendo che la manutenzione o gli aggiornamenti possano essere eseguiti senza intervenire sul cablaggio di campo, massimizzando così la disponibilità del sistema e la continuità del processo.

Configurazione tecnica

IC660ELB912G appartiene alla flessibile serie di revisione "G", dotata di una protezione dei circuiti migliorata e di un firmware aggiornato per gli ambienti industriali moderni. La sua configurazione hardware è incentrata sul controllo decentralizzato:

• Versatilità dei circuiti: ciascuno dei 16 circuiti può essere configurato singolarmente come ingresso, uscita o ingresso a tre stati (spento/acceso/cavo interrotto) utilizzando un Hand-Held Monitor.

• Diagnostica avanzata: a differenza degli I/O standard, questo blocco Genius fornisce la "Diagnostica dei punti I/O", in grado di rilevare cavi interrotti, cortocircuiti e condizioni di sovratemperatura a livello del singolo punto.

• Memoria non volatile: i dati di configurazione sono memorizzati nell'assieme elettronico, consentendogli di mantenere la propria identità e i parametri operativi anche dopo un ciclo di spegnimento e riaccensione.

• Architettura di isolamento: fornisce un isolamento di 1500 V RMS tra il bus Genius e la logica di campo, proteggendo il processore centrale dalle sovratensioni elettriche sul lato campo.

• Comunicazione bus ad alta velocità: opera sul bus seriale Genius con una velocità dati massima di 153,6 Kbaud, supportando la comunicazione peer-to-peer e la trasmissione globale dei dati.

Specifiche tecniche

Domande frequenti tecniche

IC660ELB912G può essere utilizzato con una base terminale a 24 VDC?

No. La serie ELB912 è progettata specificamente per livelli di tensione di 115 VAC o 125 VDC. La combinazione di assiemi elettronici e basi terminali con valori nominali di tensione incompatibili può causare danni permanenti all'hardware.

Qual è il vantaggio del suffisso "G" in questo modello?

Il suffisso "G" indica una revisione hardware che spesso include componenti interni aggiornati per una migliore gestione termica e una maggiore immunità al rumore elettrico (EMI) rispetto alle versioni precedenti dalla "A" alla "F".

Questo assieme elettronico supporta la sostituzione a caldo?

Sì. L'assieme elettronico può essere rimosso dalla base terminale mentre il bus è attivo. Tuttavia, è necessario assicurarsi che il processo rimanga in condizioni di sicurezza, poiché tutti i 16 circuiti passeranno allo stato "Predefinito" al momento della rimozione.

Guida tecnica all'installazione

• Allineamento di fase: quando si utilizza IC660ELB912G su circuiti a 115 VAC, assicurarsi che tutti gli ingressi e le uscite dello stesso blocco siano collegati alla stessa fase CA. La combinazione di fasi all'interno di un singolo blocco può causare differenze di potenziale superiori ai valori nominali di isolamento tra circuiti adiacenti.

• Gestione della corrente di spunto: quando si configurano i circuiti come uscite per pilotare carichi induttivi, come contattori di grandi dimensioni o elettrovalvole, verificare che la corrente di spunto non superi il valore di picco di 2 A. Per i carichi con elevata corrente di spunto, si consiglia di utilizzare relè di interfaccia o soppressori esterni per evitare l'usura prematura degli interruttori elettronici.

• Compatibilità della base terminale: IC660ELB912G deve essere accoppiato a una base terminale IC660TBS912. Prima dell'inserimento, controllare i perni di allineamento per assicurarsi che siano diritti. Serrare la vite di fissaggio centrale a 1,1 Nm per garantire un collegamento a tenuta di gas tra i pin dell'assieme elettronico e le prese della base terminale.
