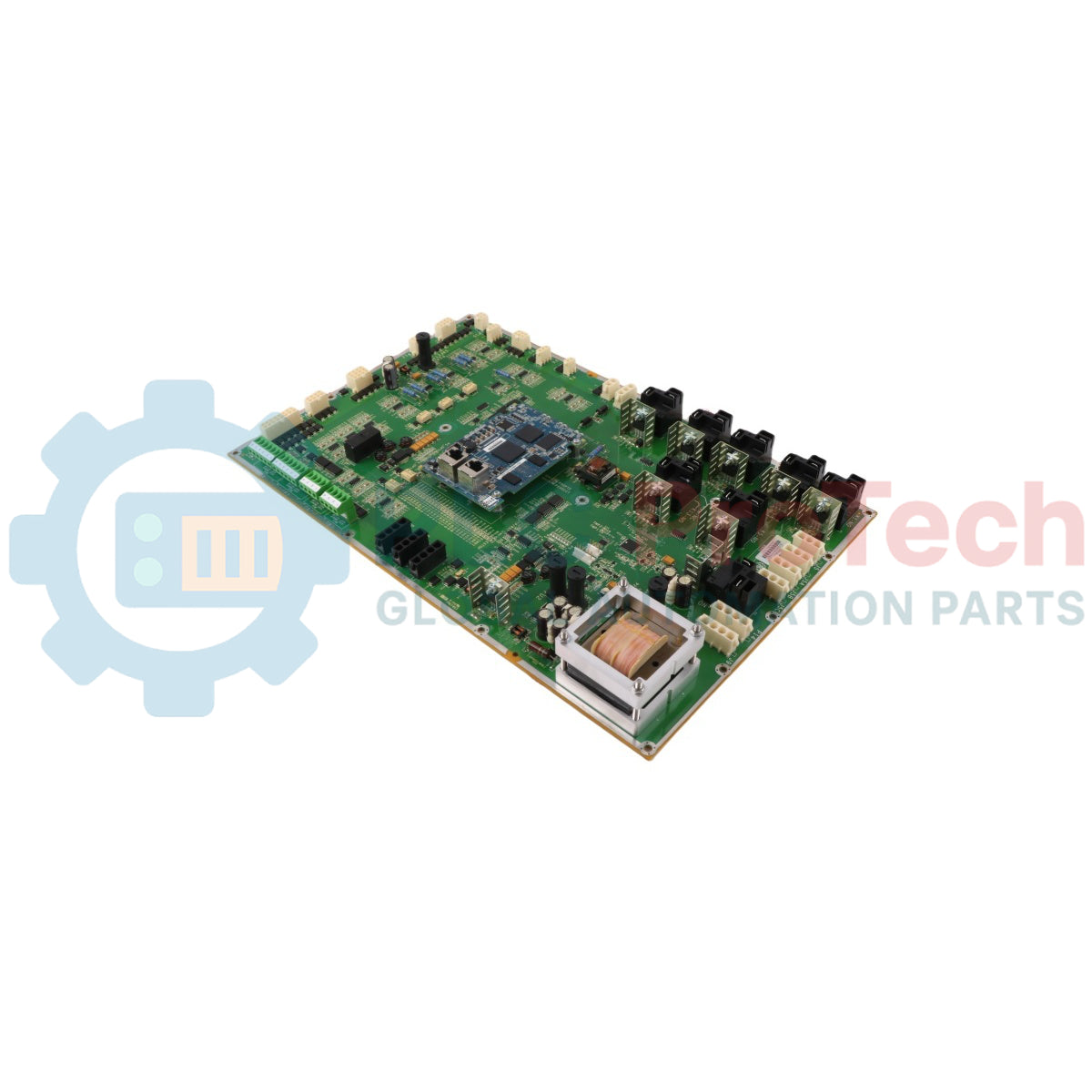

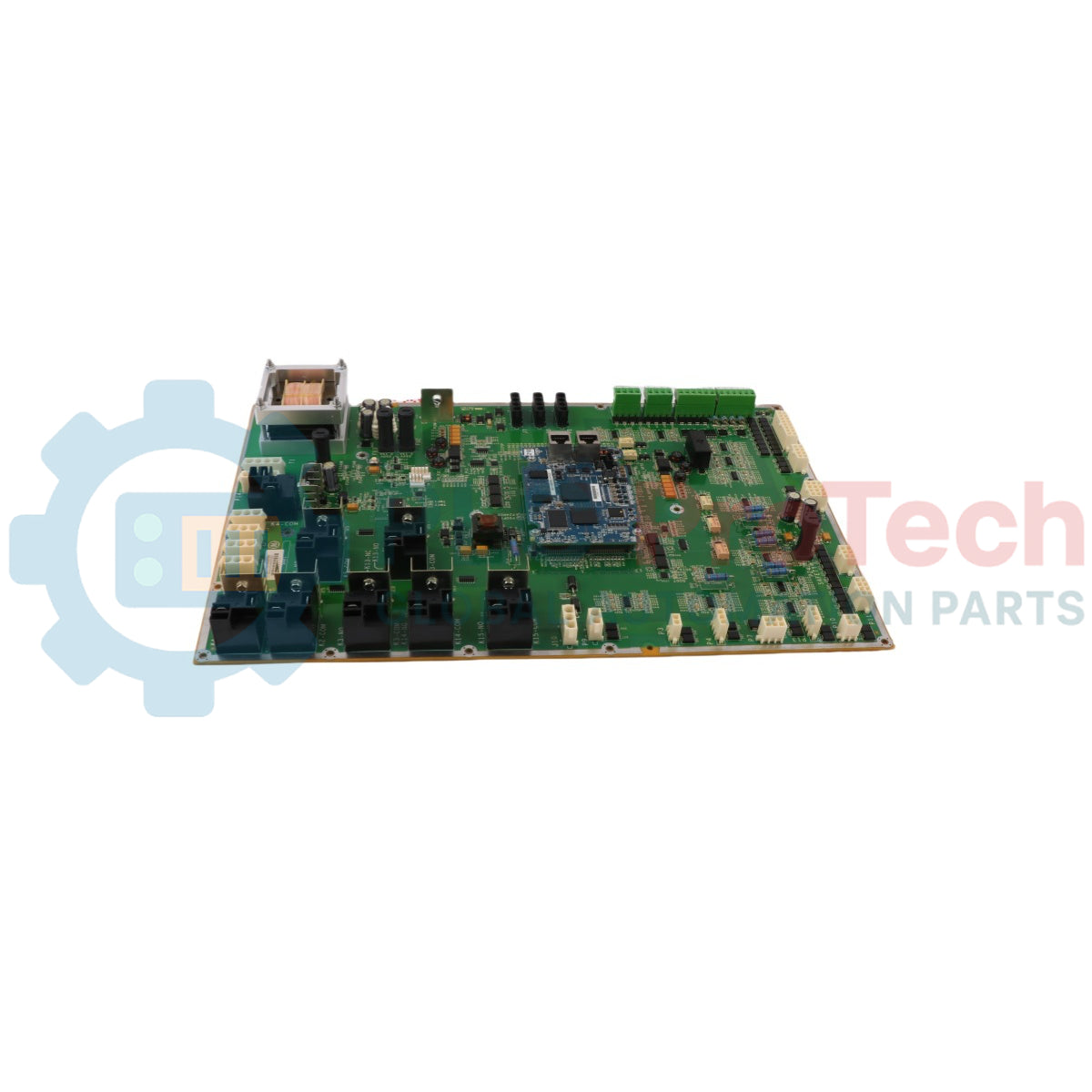

PCB WETA Topbox GE IS200WETAH1AHC Mark VIe Wind

Descrizione

IS200WETAH1AHC è una scheda a circuiti stampati ad alta densità sviluppata da GE Energy per l'integrazione nella piattaforma del sistema di controllo delle turbine eoliche Mark VIe Wind. Progettato specificamente come PCB WETA Topbox A, questo assieme opera all'interno delle infrastrutture per l'energia eolica per interfacciare i segnali di controllo essenziali con il sistema di monitoraggio della turbina. IS200WETAH1AHC sfrutta funzioni integrate di diagnostica del controllo dei limiti e percorsi di esecuzione degli strumenti software programmabili del sistema per supportare le operazioni, la valutazione dei guasti e la manutenzione dei segnali nelle reti eoliche per le energie alternative.

Caratteristiche

• Supporto integrato per schede secondarie: Dotato di una scheda figlia ausiliaria identificata esplicitamente come modulo IS210BPPBH2C per ampliare le capacità di elaborazione tecnica secondaria.
• Progettazione con messa a terra perimetrale: Presenta una striscia di rame esposta con numerosi fori praticati in fabbrica lungo tutti e quattro i bordi della scheda per massimizzare la connettività con la massa dello chassis.
• Architettura diagnostica integrata: Funziona insieme alle funzioni diagnostiche integrate hardware e software per il controllo dei limiti, elaborando il monitoraggio dei limiti di controllo senza interfacce di rete aggiuntive.

Applicazioni

• Configurazioni di controllo per turbine eoliche adibite alla produzione di energia alternativa
• Pannelli di interfaccia Topbox A nella piattaforma della serie Mark VIe Wind
• Pannelli principali di monitoraggio del sistema strutturale e instradamento diagnostico

Specifiche tecniche

Linee guida per l'installazione

• Messa a terra del perimetro della scheda: Utilizzare le strisce di rame non rivestite lungo tutti e quattro i bordi della scheda e i fori di montaggio praticati in fabbrica per realizzare una solida messa a terra funzionale collegata allo chassis dell'involucro dell'armadio.
• Installazione della scheda figlia ausiliaria: Verificare che la scheda ausiliaria IS210BPPBH2C installata rimanga bloccata sui relativi connettori hardware dedicati prima di completare le operazioni di cablaggio del sistema esterno.
• Controllo delle scariche elettrostatiche: Maneggiare sempre l'assieme in un'area di lavoro protetta dalle scariche elettrostatiche (ESD), utilizzando un braccialetto antistatico collegato a terra per proteggere gli elementi superficiali dai percorsi di elettricità statica.
