Modulo primario di sgancio specifico per turbine GE IS220PTURH1A Mark VIe Speedtronic PTUR

Descrizione

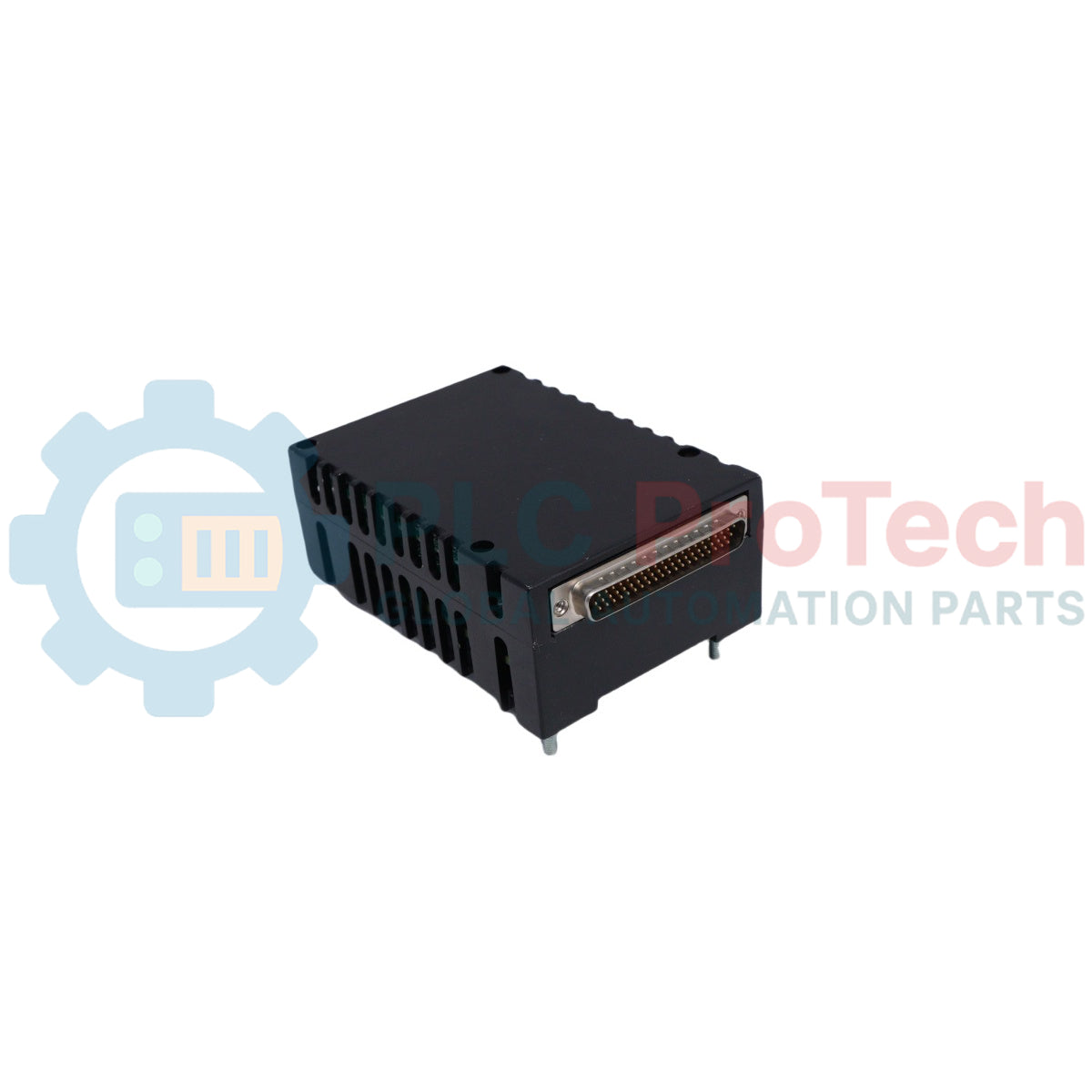

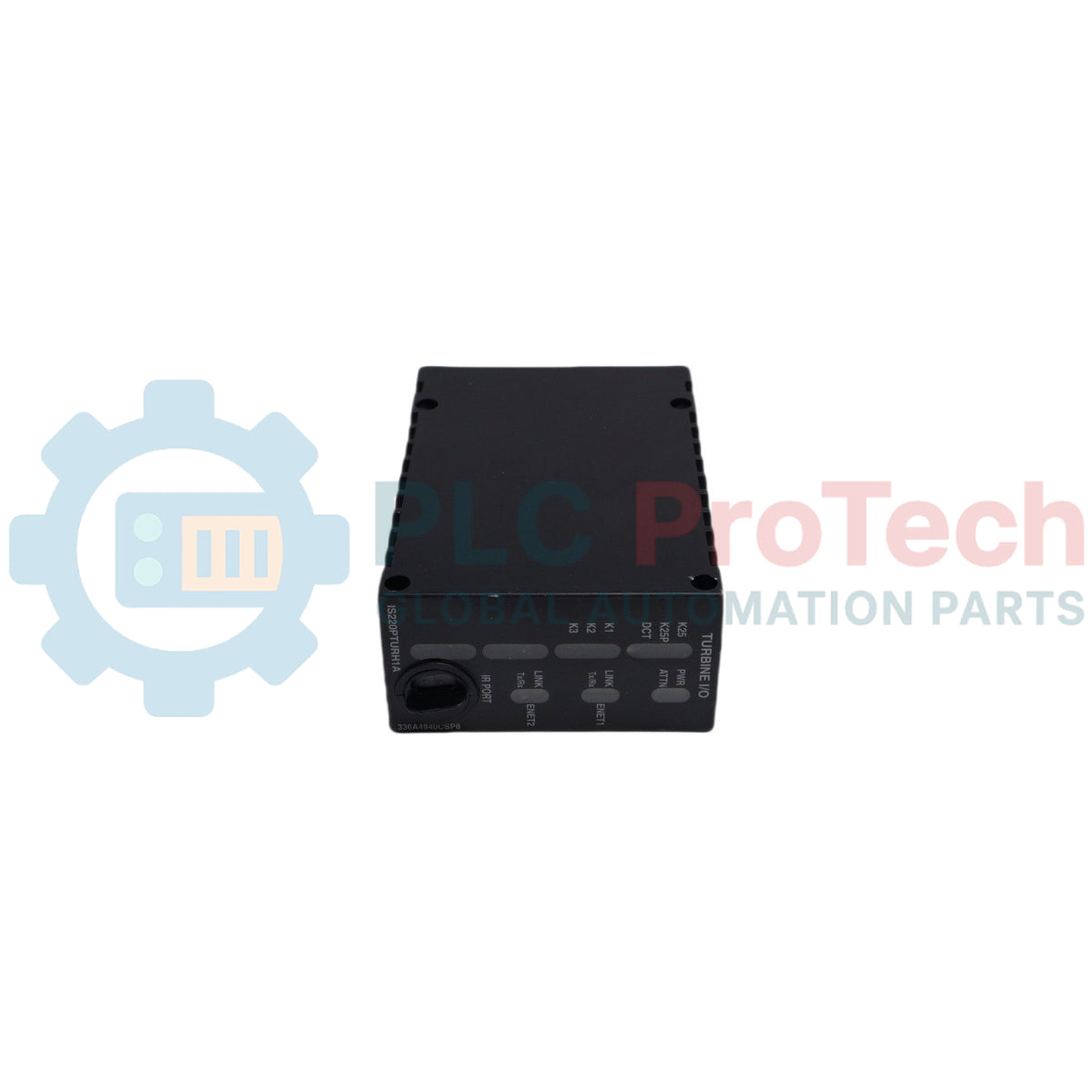

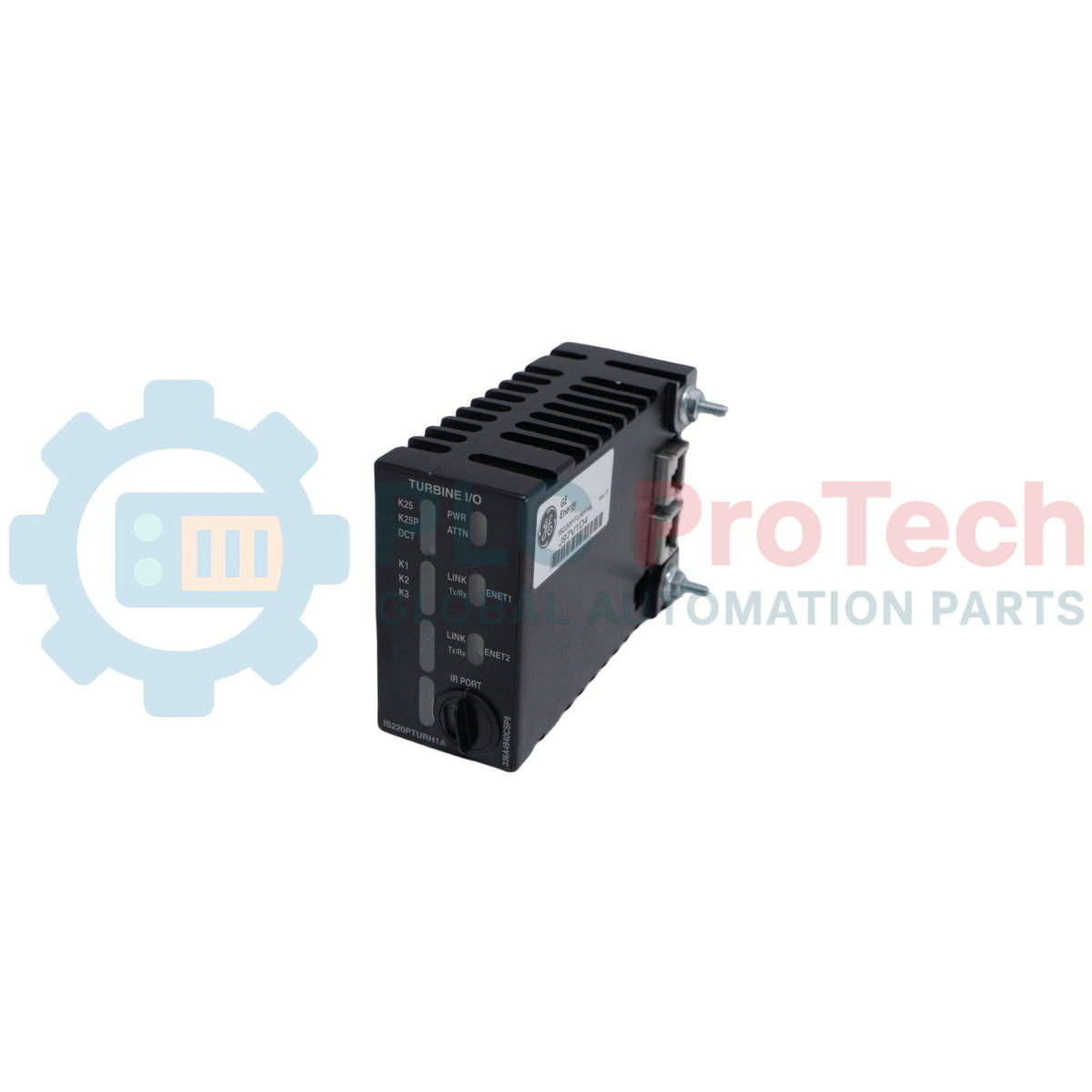

IS220PTURH1A è un pacchetto di sgancio primario specifico per turbine, progettato da GE Energy per i sistemi di controllo della serie Mark VIe Speedtronic. Questo modulo altamente sensibile alla tensione funge da ponte centrale di protezione elettrica, collegando direttamente le schede terminali di controllo della turbina a una o due reti Ethernet separate. La struttura interna ospita una scheda processore centrale integrata con due linee Ethernet 10/100, memoria flash, RAM, un chip di identificazione a sola lettura e un sensore locale per il monitoraggio termico. Il pacchetto si interfaccia direttamente con quattro ingressi passivi magnetici per la velocità, caratterizzati da un ampio intervallo di sensibilità del circuito che consente di rilevare velocità fino a 2 giri/min del dispositivo di rotazione, determinando con precisione le condizioni di velocità zero. IS220PTURH1A utilizza il segnale di monitoraggio della velocità mediana per gestire le operazioni del circuito di velocità e impartire comandi primari di sgancio per fuorigiri, inviando i relativi flussi di uscita attraverso un robusto gruppo connettore CC a 62 pin al relativo morsetto di campo.

Caratteristiche

• Funziona come pacchetto dedicato di sgancio primario di emergenza e protezione contro il fuorigiri della turbina
• Sviluppato come revisione di prodotto funzionale di classe A per ottimizzare l'esecuzione dei parametri dei circuiti
• Fornisce un ponte di rete elettrico tra due linee di comunicazione integrate 10/100
• Si interfaccia con quattro ingressi passivi magnetici per la velocità, mantenendo un monitoraggio preciso della rotazione
• Presenta un sensibile sistema di circuiti per la velocità in grado di registrare velocità del dispositivo di rotazione fino a 2 giri/min
• Utilizza il dato della velocità mediana calcolata per i circuiti di controllo attivi e lo sgancio primario per fuorigiri
• Integra una scheda interna ausiliaria per l'acquisizione analogica abbinata a una scheda di controllo specifica per turbine
• Realizzato con un involucro esterno protettivo nero dotato di aperture specializzate per la circolazione dell'aria
• Supporta il download dei parametri di riconfigurazione completamente automatica direttamente dal controller host

Applicazioni

• Circuiti primari di protezione di emergenza contro il fuorigiri della turbina
• Routine di monitoraggio diretto del dispositivo di rotazione a velocità zero
• Gestione dei circuiti di sgancio per turbine industriali critiche a vapore e a gas
• Circuiti di protezione per automazione pesante regolati da Speedtronic

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Accoppiamento meccanico della scheda: Montare saldamente il modulo di protezione sul gruppo della scheda terminale TTURH1C associata, assicurando il completo allineamento con le porte di connessione strutturali in stile Euro.
• Collegamento dell'uscita: Bloccare saldamente il connettore integrato a 62 pin DC-62 nel relativo alloggiamento sulla scheda di interfaccia per stabilire percorsi ininterrotti di tracciamento della comunicazione.
• Configurazione della riconfigurazione automatica: Assicurarsi che la riconfigurazione automatica sia abilitata nell'Editor dei componenti dell'applicazione Toolbox ST; ciò consente di scaricare automaticamente dal controller i parametri di carico di base, avvio, firmware e messa a punto.
• Vincoli di sicurezza elettrica: Verificare che i livelli delle linee sul campo rimangano entro le specifiche esatte, mantenendo la sorgente di alimentazione in corrente continua entro il rigoroso intervallo operativo da 27.4 a 28.6 V cc.
