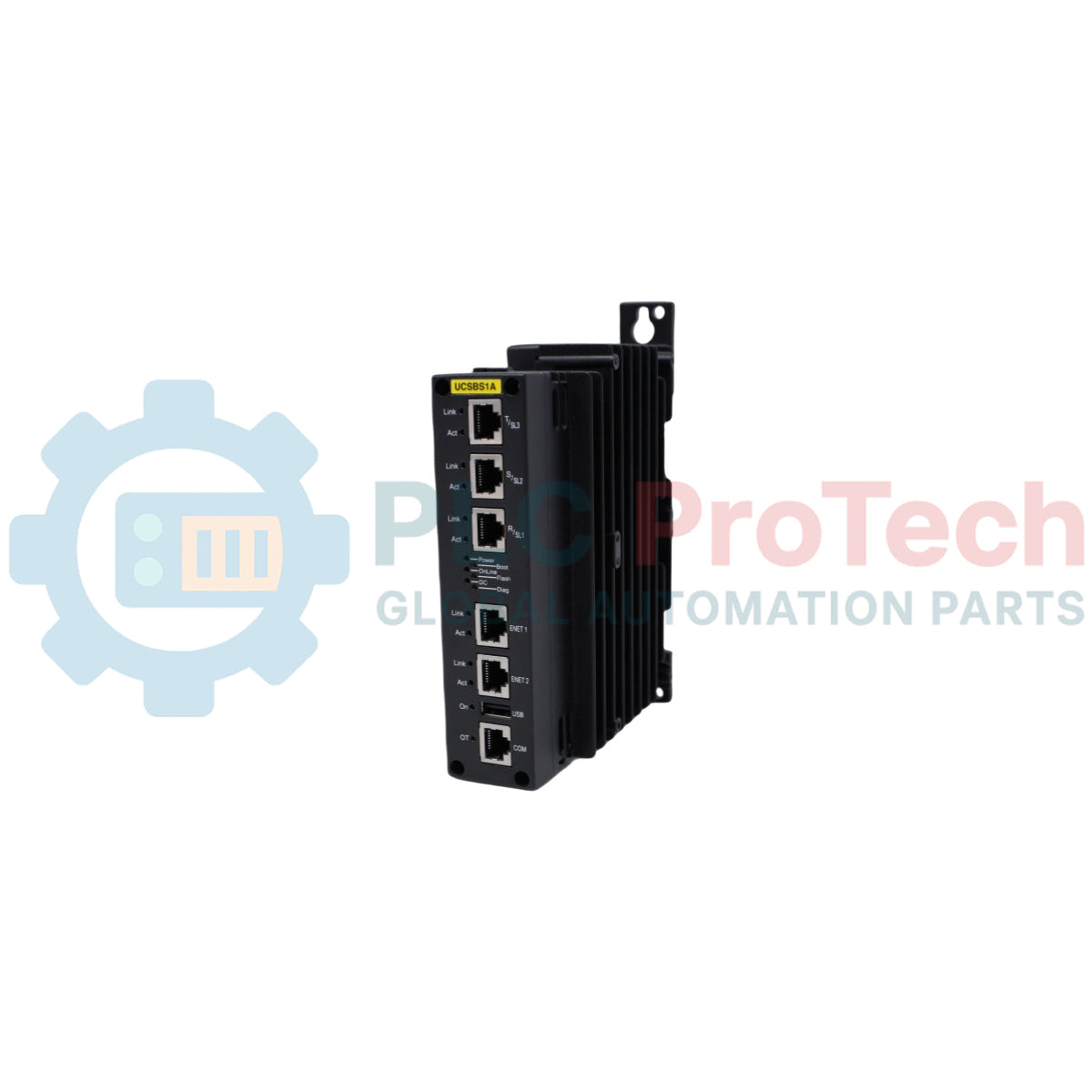

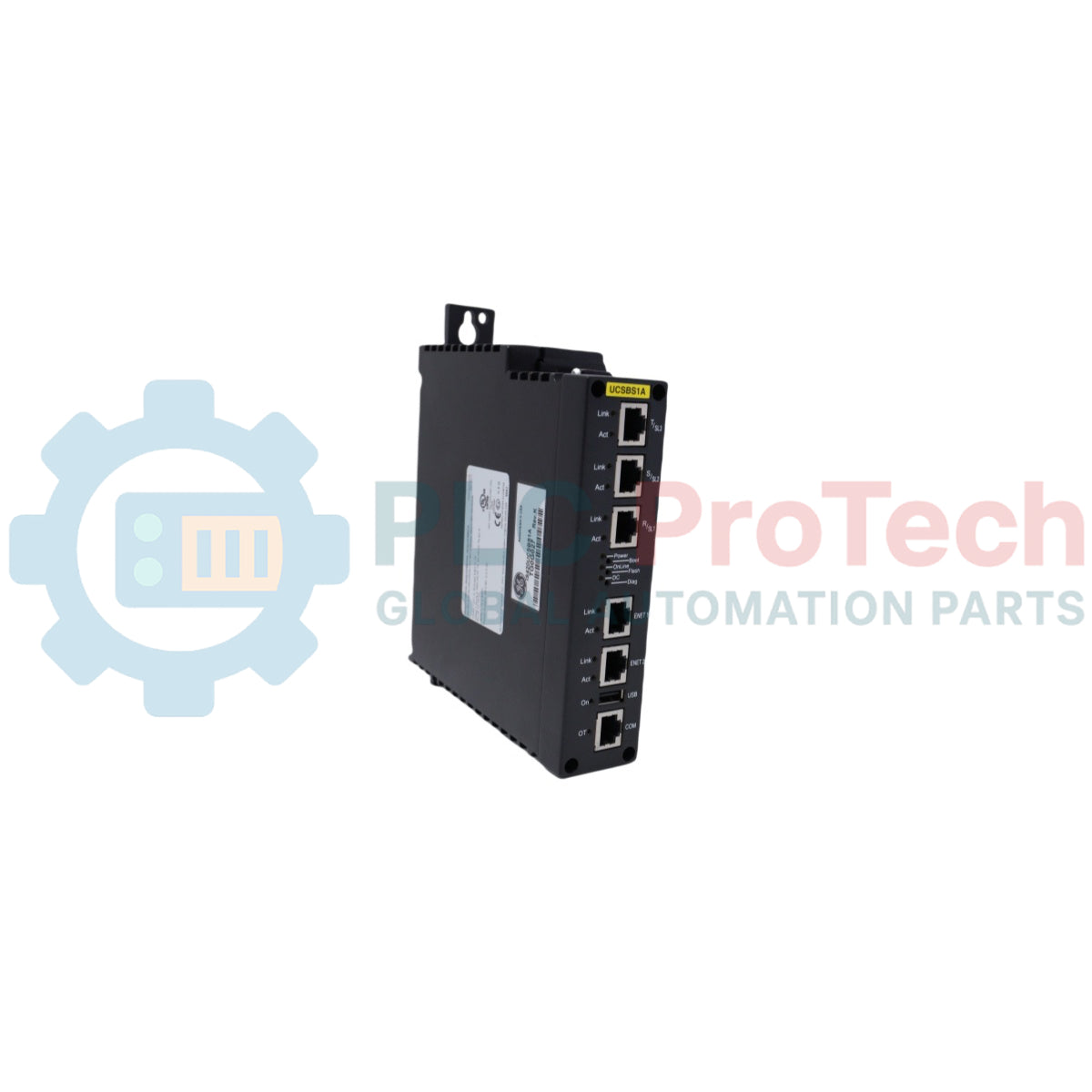

Modulo controller UCSB GE Mark VIe IS421UCSBH4A

Panoramica del prodotto

 IS421UCSBH4A (IS421UCSBH4A) è un'unità di elaborazione quad-core ad alte prestazioni sviluppata da General Electric per l'architettura di controllo distribuito  PACSystems Mark VIe. Operando come cervello computazionale principale per sistemi di turbine complessi, questo modulo di controllo attivo esegue la logica applicativa in tempo reale ad alta velocità, gestisce i calcoli volatili dei processi e sincronizza la telemetria del sistema tramite dorsali IONet dedicate a doppia o tripla ridondanza. Le infrastrutture industriali a processo continuo critico, in particolare le moderne reti di generazione con turbine a gas delle utility, le reti di turbine a vapore di grandissime dimensioni e gli impianti petrolchimici di compressione ad alta capacità, utilizzano  IS421UCSBH4A (IS421UCSBH4A) per mantenere rigorosi limiti di processo. Eliminando la latenza di comunicazione e il jitter dei frame di elaborazione, questo controller avanzato previene guasti imprevisti dei loop critici, isola le anomalie transitorie di campo e protegge efficacemente da costosi arresti forzati dell'impianto.

Configurazione tecnica e architettura diagnostica

La topologia hardware interna, le dorsali di instradamento della rete e l'infrastruttura di elaborazione del controller di sistema  IS421UCSBH4A forniscono capacità di esecuzione deterministica in tempo reale.

• Motore di elaborazione quad-core: basato su un avanzato microprocessore industriale multicore che esegue un sistema operativo in tempo reale altamente sicuro (RTOS), progettato per elaborare simultaneamente loop di controllo multicanale.

• Mappatura del controllo a tripla ridondanza: dispone di hook di sincronizzazione nativi che supportano senza soluzione di continuità le topologie di rete a doppia ridondanza (R, S) o a ridondanza modulare tripla (R, S, T), garantendo commutazioni del controllo senza interruzioni in caso di guasto di una scheda adiacente.

• Comunicazione IONet ad alta velocità: è dotato di molteplici interfacce Ethernet dedicate integrate, configurate per la comunicazione peer-to-peer attraverso l'anello Industrial Optical Network (IONet), riducendo al minimo la latenza diagnostica.

• Infrastruttura di autodiagnostica integrata: esegue routine diagnostiche continue a livello hardware che verificano gli stati di parità della memoria, monitorano le tensioni locali delle linee di alimentazione e trasmettono direttamente le soglie termiche alla workstation HMI host.

Specifiche delle prestazioni e dati ingegneristici

Funzionamento del controller industriale e domande frequenti sul ciclo di vita

Qual è la differenza funzionale tra il modulo IS421UCSBH4A e i processori legacy della serie IS220?

 IS421UCSBH4A appartiene alla moderna famiglia hardware IS421, caratterizzata da velocità di elaborazione multicore aggiornate, maggiori quantità di memoria integrata e throughput di rete ottimizzato rispetto ai blocchi attivi legacy IS220. Inoltre, come verificato dalle matrici ufficiali delle temperature HazLoc GEH-6725R, la variante H4A offre un intervallo di temperatura ambiente operativa esteso da -30 a +65 deg C, consentendo un funzionamento affidabile in ambienti di quadro difficili, dove i moduli legacy potrebbero essere soggetti a limitazioni termiche.

In che modo un sistema TMR master sostituisce un processore IS421UCSBH4A online senza interrompere il funzionamento della turbina?

In una configurazione a ridondanza modulare tripla (TMR), tre controller identici elaborano la logica applicativa in parallelo e votano le uscite tramite il bus dati IONet. Se un controller rileva un errore interno di parità della memoria o un guasto della logica, gli altri due lo escludono immediatamente con il voto maggioritario. L'unità guasta può essere spenta, estratta dal rack e sostituita mentre la turbina rimane in funzione in sicurezza.

Il firmware dell'IS421UCSBH4A richiede una configurazione manuale prima di essere inserito in una rete di controllo attiva?

No. La piattaforma del controller supporta la sincronizzazione automatica del firmware. Quando un modulo integro viene inserito nel rack di rete e collegato tramite le porte IONet, lo strumento di configurazione del sistema master identifica il nuovo ID hardware, verifica lo stato della revisione e trasferisce automaticamente nella matrice di memoria i parametri applicativi della turbina corrispondenti durante l'avvio.

Ingegneria sul campo e protocollo di installazione

• Controllo delle scariche elettrostatiche e gestione del substrato:

  I microchip interni e i moduli di memoria ad alta velocità dell'IS421UCSBH4A sono altamente sensibili al degrado dovuto alla tensione elettrostatica. Conservare la scheda all'interno della sua busta schermante antistatica sigillata fino al momento immediatamente precedente all'installazione meccanica. I tecnici sul campo devono indossare un braccialetto di messa a terra certificato, collegato al telaio in acciaio del quadro, prima di toccare l'alloggiamento della scheda o maneggiare le interfacce logiche.

• Instradamento dei cavi di rete e gestione delle sollecitazioni da vibrazione:

  Instradare tutte le linee Ethernet IONet di categoria appropriata attraverso canaline indipendenti all'interno del pannello di controllo, mantenendo un raggio di curvatura minimo di 5 cm per evitare torsioni interne dei conduttori in rame. Negli ambienti adiacenti a cappe di scarico del vapore o alberi di trasmissione delle turbine soggetti a forti vibrazioni, fissare i manicotti dei cavi di comunicazione utilizzando clip industriali antistrappo, per eliminare i micro-scollegamenti che causano perdite intermittenti di pacchetti.

• Distanze dai limiti termici e convezione passiva:

  L'unità è certificata in fabbrica per un funzionamento continuo a temperature comprese tra -30 e +65 deg C. Non ostruire le fessure di ventilazione sui lati dell'alloggiamento metallico del modulo. Assicurare uno spazio libero minimo di 4 cm tra i controller attivi adiacenti all'interno del rack del quadro, per favorire una convezione naturale costante dell'aria ed evitare l'accumulo localizzato di calore che ridurrebbe la vita operativa dei componenti elettronici a stato solido.
