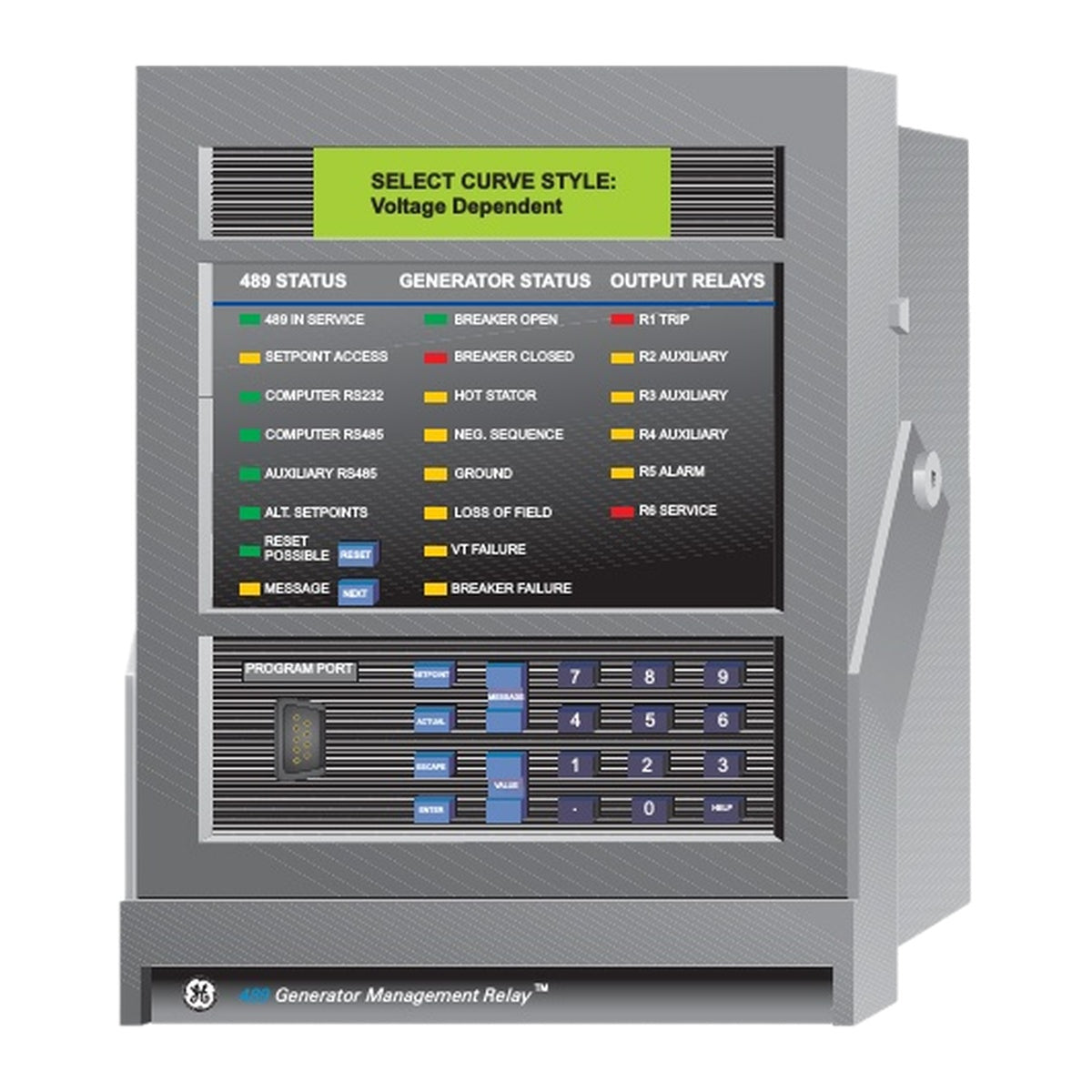

GE Multilin 489-P5-LO-A20-E Relè di gestione del generatore

SKU 489-P5-LO-A20-E

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric

  • Product No.: 489-P5-LO-A20-E

  • Country of origin:United States

  • Product Type: Relè di protezione del generatore

  • Payment: T/T, Western Union

  • Weight: 8500g

  • Dimensions: 222 mm x 215 mm x 234 mm (A x L x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il relè di gestione del generatore GE Multilin 489-P5-LO-A20-E è un dispositivo digitale di protezione, monitoraggio e misura progettato per generatori sincroni o asincroni di piccole e medie dimensioni, funzionanti a 25 Hz, 50 Hz o 60 Hz. In quanto membro della famiglia di relè SR, questo sistema presenta una struttura estraibile e offre algoritmi di protezione avanzati, tra cui la protezione differenziale dello statore del generatore e il rilevamento al 100% dei guasti a terra dello statore.

L'unità gestisce la modellazione termica tramite 12 ingressi RTD, elabora gli ingressi di vibrazione/velocità tramite 4 canali analogici per trasduttori e supporta la registrazione continua del funzionamento con oscillografia e registrazione degli eventi. L'integrazione con architetture DCS e SCADA industriali è facilitata dalle comunicazioni RS232 frontali, doppia RS485 ed Ethernet 10BaseT, con supporto dei protocolli Modbus RTU, Modbus TCP/IP e DNP 3.0.

Caratteristiche

  • Protezione differenziale ad alta velocità a doppia pendenza con algoritmi di rilevamento della saturazione dei TA.
  • Protezione al 100% dai guasti a terra dello statore tramite elementi di sovratensione e differenziale di tensione adattivo.
  • Modellazione del sovraccarico termico con compensazione dello squilibrio di corrente e retroazione termica RTD.
  • 12 ingressi RTD programmabili sul campo, compatibili con sensori al platino, al nichel e al rame, con funzionalità di votazione RTD.
  • 4 ingressi analogici isolati da 4 a 20 mA per trasduttori, per il monitoraggio delle vibrazioni dei cuscinetti e della velocità.
  • 4 uscite analogiche attive da 4 a 20 mA per la trasmissione dei parametri ai PLC.
  • Oscillografia integrata con acquisizione di 12 campioni per ciclo fino a 128 cicli.
  • Registrazione degli eventi sincronizzata temporalmente, fino a 256 eventi, tramite ingressi di clock IRIG-B.
  • Interfaccia sul pannello frontale con display a 40 caratteri, tastierino numerico e 22 LED di stato.
  • Alimentazione di controllo a bassa tensione, compatibile con 20-60 V CC o 20-48 V CA.

Applicazioni

  • Protezione primaria o di backup del generatore per macchine sincrone e asincrone.
  • Monitoraggio dello statore, dei cuscinetti e dell'eccitazione negli impianti di cogenerazione.
  • Sistemi di generazione elettrica industriale funzionanti a frequenze nominali di 25 Hz, 50 Hz o 60 Hz.

Informazioni per l'ordine

Opzione del codice Selezione Specifiche / Descrizione
Modello 489 Sistema di protezione del generatore
Ingresso di corrente di fase P5 Secondari dei TA di fase da 5 A
Alimentazione LO CC: da 24 a 60 V; CA: da 20 a 48 V @ 48-62 Hz
Uscite analogiche A20 Uscite analogiche da 4 a 20 mA
Miglioramenti E Display migliorato, LCD più grande, tastierino migliorato e porta Ethernet 10BaseT
Protezione ambientale [None] Standard (rivestimento conforme per ambienti difficili non selezionato)

Specifiche tecniche

Categoria del parametro Specifica
Produttore GE Vernova / Multilin
Ingressi di corrente di fase Secondari dei TA di fase da 5 A (intervallo di conversione: da 0,02 a 20 x TA)
Alimentazione di controllo (LO) CC: da 20 a 60 V CC; CA: da 20 a 48 V CA a 48-62 Hz
Consumo energetico 45 VA massimo, 25 VA tipico
Uscite analogiche 4 canali attivi da 4 a 20 mA (precisione: ±1% del fondo scala, carico massimo: 1200 Ω)
Ingressi per trasduttori analogici 4 canali; da 0 a 1 mA, da 0 a 20 mA o da 4 a 20 mA (impedenza: 226 Ω ±10%)
Ingressi RTD 12 ingressi; platino da 100 Ω a 3 fili, nichel da 100 Ω, nichel da 120 Ω, rame da 10 Ω
Ingressi digitali 9 ingressi optoisolati (contatto pulito < 400 Ω); alimentazione sensori: +24 V CC a 20 mA max
Relè di uscita 6 contatti elettromeccanici Form C (10 A resistivi a 120/250 V CA)
Ingressi di tensione di fase Secondario VT: 200 V CA fondo scala; massimo continuo: 280 V CA; carico: > 500 kΩ
Ingressi di tensione del neutro Secondario VT: 100 V CA fondo scala; massimo continuo: 280 V CA; carico: > 500 kΩ
Comunicazioni seriali 1 RS232 frontale (9600 baud); 2 RS485 posteriori (da 300 a 19200 baud)
Comunicazione Ethernet 1 porta RJ45 in rame da 10 Mbps
Protocolli di comunicazione Modbus RTU, Modbus TCP/IP, DNP 3.0 Livello 2
Temperatura di funzionamento -40 degC a +60 degC
Temperatura di stoccaggio -40 degC a +85 degC
Umidità di funzionamento Fino al 95% senza condensa a 55 degC
Altitudine e grado di inquinamento Fino a 2000 m; grado di inquinamento 2

Connessioni/Interfacce

Pin del connettore / morsetto Funzione
A1 Schermatura RTD
A2 - A4 RTD n. 1 (compensazione, ritorno, caldo)
A5 - A7 RTD n. 2 (compensazione, ritorno, caldo)
A8 - A10 RTD n. 3 (compensazione, ritorno, caldo)
A11 - A13 RTD n. 4 (compensazione, ritorno, caldo)
A14 - A16 RTD n. 5 (compensazione, ritorno, caldo)
A17 - A19 RTD n. 6 (compensazione, ritorno, caldo)
B1 - B3 Interfaccia RS485 ausiliaria (+, -, COM)
B4 - B11 Uscite analogiche da 1 a 4 (+, - per uscita)
B12 - B19 Ingressi analogici da 1 a 4 (+24V, +, - per ingresso)
B20 - B21 COM ingressi analogici
D1 - D3 RTD n. 7 (compensazione, ritorno, caldo)
D4 - D6 RTD n. 8 (compensazione, ritorno, caldo)
D7 - D9 RTD n. 9 (compensazione, ritorno, caldo)
D10 - D12 RTD n. 10 (compensazione, ritorno, caldo)
D13 - D15 RTD n. 11 (compensazione, ritorno, caldo)
D16 - D18 RTD n. 12 (compensazione, ritorno, caldo)
D19 - D21 Ingressi digitali assegnabili da 1 a 3
D22 - D25 Ingressi digitali assegnabili da 4 a 7
D26 Accesso all'interruttore +24V CC
D27 Ingresso di accesso
D28 Ingresso stato dell'interruttore
E1 - E12 Relè di uscita R1 sgancio, R2 ausiliario, R3 ausiliario
F1 - F12 Relè di uscita R4 ausiliario, R5 allarme, R6 in servizio
G1 - G3 Ingressi della corrente di fase A (16/5A, 1A/COM)
G4 - G6 Ingressi della corrente di fase B (16/5A, 1A/COM)
G7 - G9 Ingressi della corrente di fase C (16/5A, 1A/COM)
G10 - G12 Ingressi dell'alimentazione di controllo (+/L, -/N, terra)
H1 - H3 Ingressi della corrente di terra (16/5A, 1A/COM)
H4 - H6 Ingressi TA del neutro (16/5A, 1A/COM)
H7 - H9 Rilevamento della tensione di fase (Va, Vb, Vc)
H10 - H12 Collegamenti del neutro per il rilevamento della tensione / triangolo aperto

Linee guida per l'installazione

  • Messa a terra: Collegare indipendentemente i morsetti di terra di sicurezza e di terra del filtro alla barra di terra principale della stazione per soddisfare gli standard di reiezione del rumore e di sicurezza.
  • Precauzioni per il cablaggio: Assicurarsi che i collegamenti dei TA passino attraverso morsetti di cortocircuito automatico prima di eseguire interventi di manutenzione o rimuovere l'unità estraibile.
  • Corrispondenza dell'alimentazione di controllo: Verificare che la tensione di alimentazione corrisponda all'intervallo di bassa tensione (20-60 VCC / 20-48 VCA) prima di applicare l'alimentazione ai morsetti G10-G12.
  • Schermatura e mitigazione delle interferenze: Instradare i cavi di segnale degli RTD e dei trasduttori analogici utilizzando conduttori schermati a doppino intrecciato, collegando le schermature esclusivamente agli appositi morsetti di schermatura.
  • Linee di comunicazione: Terminare le reti RS485 con resistori da 120 ohm e condensatori da 1 nF a entrambe le estremità del circuito.

Conformità e certificazioni

  • ISO: Prodotto secondo un sistema registrato ISO9001.
  • CSA/UL: Certificato secondo le norme UL508, UL1053 e CSA C22.2 No. 14.
  • CE: Conforme alle norme EN60255-5 e EN50263.
  • Prove di tipo: Conforme ai requisiti delle serie IEC 61000-4, EN60255, IEEE/ANSI C37.90.1, C37.90.3 e CISPR11/22.

FAQ

Qual è l'intervallo di alimentazione richiesto per questa unità di protezione?

Il dispositivo funziona con un ingresso di alimentazione di controllo a bassa tensione da 20 a 60 V CC oppure da 20 a 48 V CA a 48-62 Hz.

Quali sensori di temperatura sono supportati dai canali di ingresso RTD?

Il relè supporta sensori RTD al platino a 3 fili da 100 ohm, al nichel da 100 ohm, al nichel da 120 ohm e al rame da 10 ohm su 12 canali programmabili sul campo.

Quali interfacce di comunicazione sono incluse in questo modello?

Questo modello include una porta RS232 sul pannello anteriore, due porte RS485 posteriori e una porta Ethernet in rame 10BaseT.

Qual è la corrente nominale secondaria per gli ingressi dei TA principali di fase?

Gli ingressi di corrente di fase sono predisposti per secondari dei TA da 5 A nominali.
