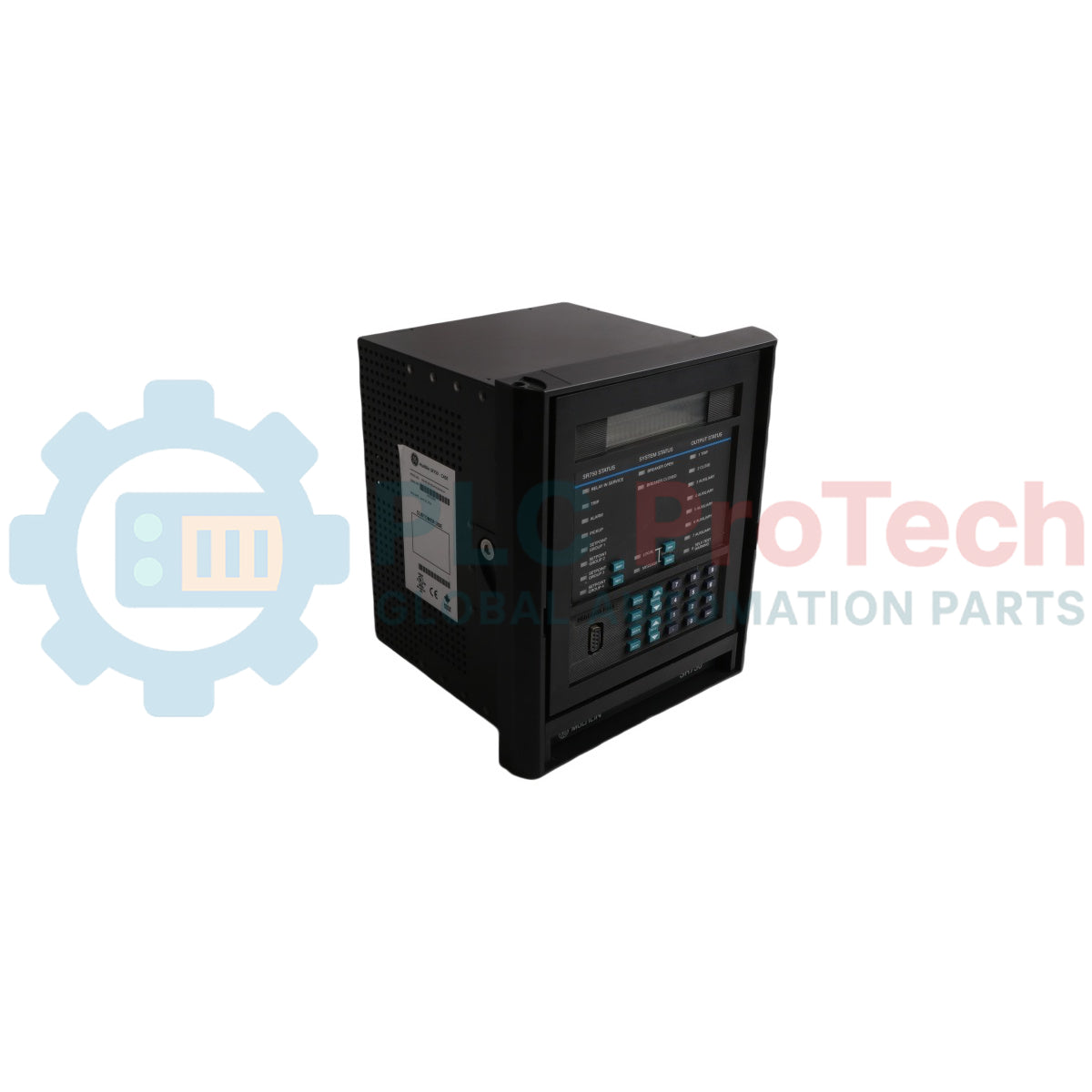

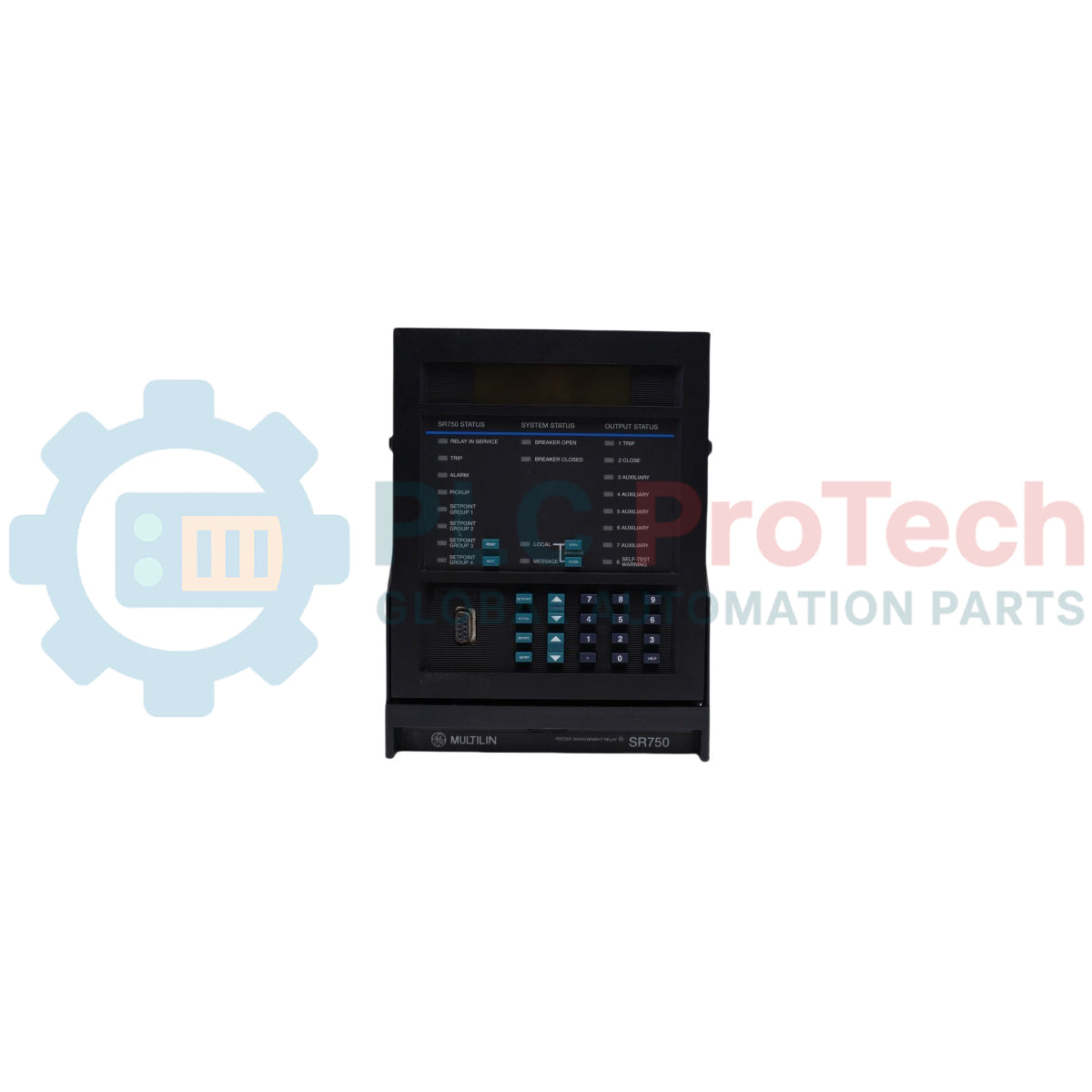

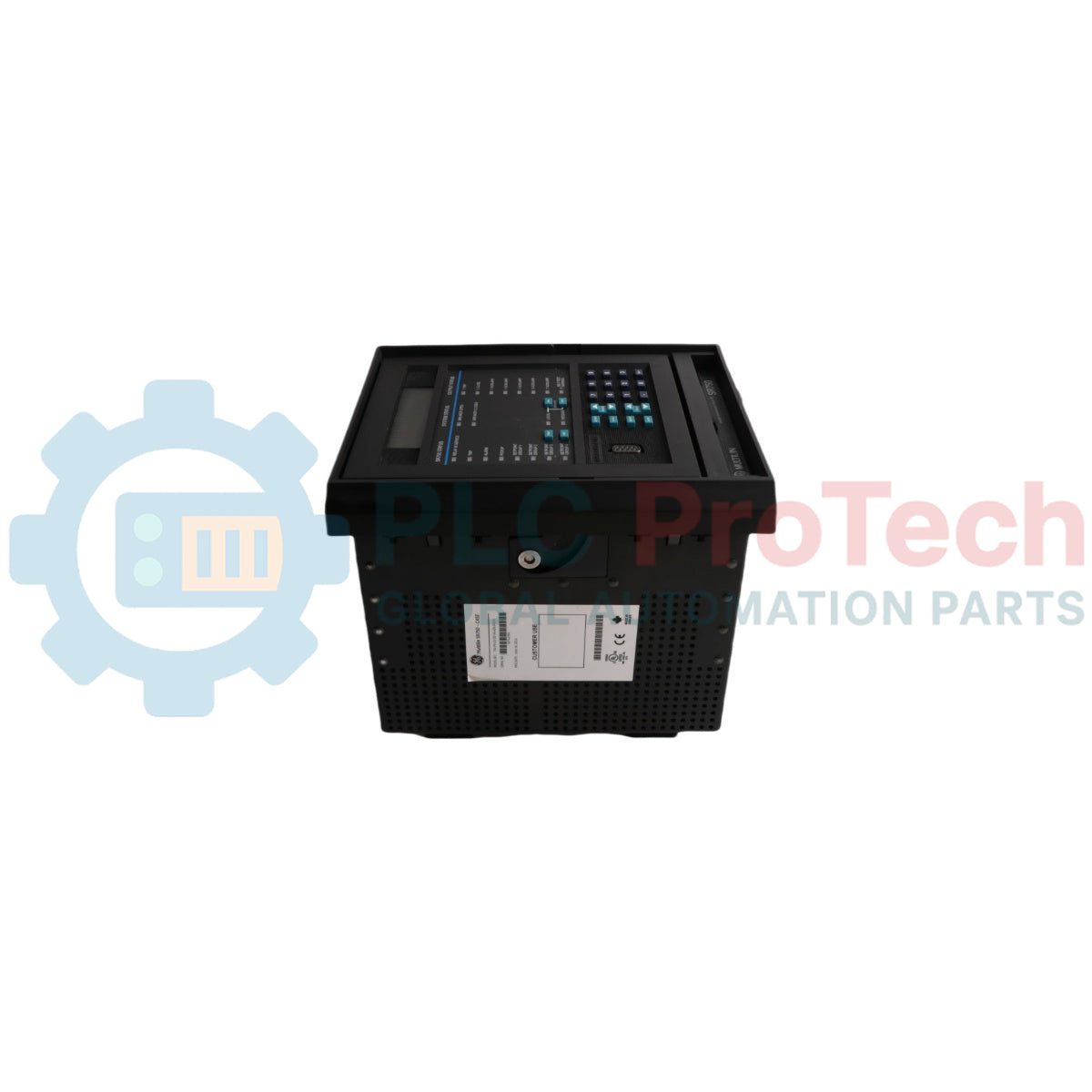

Relè di gestione degli alimentatori GE Vernova Multilin 750-P5-G5-HI-A20-R

Il relè di gestione degli alimentatori GE Vernova Multilin 750 è un sistema digitale destinato alla gestione completa, alla protezione principale e al controllo degli alimentatori di distribuzione. Progettato senza la funzione di richiusura automatica per distinguerlo dalla serie 760, questo relè offre una solida protezione di riserva per sbarre, trasformatori e linee di trasmissione grazie a una pratica struttura estraibile. Dotato di funzionalità complete di misura e di opzioni per ingressi e uscite analogici, garantisce un'elevata visibilità degli asset e si integra nelle infrastrutture di monitoraggio e controllo.

Descrizione

Il GE Multilin 750-P5-G5-HI-A20-R è un sistema di protezione industriale progettato per alimentatori di distribuzione su reti con messa a terra rigida, con messa a terra ad alta impedenza o con messa a terra risonante. L'unità dispone di ingressi dedicati per la corrente di fase da 5 A e di ingressi per la corrente di terra a sequenza zero da 5 A, per adattarsi a specifici profili di rilevamento dei guasti. Operando su un'ampia gamma di alimentazione di controllo ad alta tensione, il relè integra un array indipendente di otto uscite analogiche da 4 a 20 mA e un indicatore LED rosso sul pannello frontale per segnalare l'interruttore chiuso. Utilizzando protocolli industriali standard e opzioni per livelli fisici seriali ed Ethernet, il Multilin 750 esegue rapidamente l'elaborazione dei guasti, l'interblocco e la segnalazione dello stato, per ottimizzare l'automazione delle sottostazioni e proteggere i trasformatori a monte e le sbarre di distribuzione.

Caratteristiche

• Suite completa di protezione con elementi istantanei e temporizzati di sovracorrente di fase, neutro, terra e sequenza negativa.
• Ampie capacità di protezione da guasto a terra tramite ingressi di corrente di terra a sequenza zero da 5 A, abbinati a diagnostica di sovracorrente del neutro e di terra.
• Opzioni di alimentazione universale ad alta tensione compatibili con stazioni industriali in corrente alternata e continua.
• Hardware per uscite analogiche integrato, con otto canali indipendenti da 4 a 20 mA per il monitoraggio remoto tramite PLC o SCADA.
• Indicatore LED rosso standard sul pannello frontale per una chiara conferma locale dello stato di interruttore chiuso.
• Struttura estraibile che consente una rapida manutenzione del telaio e riduce al minimo i tempi di fermo per la sostituzione.
• Sistema integrato di test diagnostici con modalità di simulazione per visualizzare in anteprima le caratteristiche di guasto, pre-guasto e post-guasto.

Applicazioni

• Protezione e controllo principali per alimentatori di distribuzione su sistemi con messa a terra rigida, con messa a terra ad alta impedenza o con messa a terra risonante (bobina di Petersen).
• Schemi di coordinamento della protezione con blocco delle sbarre e interblocco.
• Rilevamento dei guasti ad alta velocità per la mitigazione degli archi elettrici.
• Schemi automatici di distacco del carico basati su elementi di tensione e frequenza.
• Protezione di riserva per linee di trasmissione, alimentatori, sbarre di distribuzione e trasformatori di potenza.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: Assicurare il corretto allineamento per il montaggio a pannello, conforme alle dimensioni standard estraibili. Mantenere un gioco ottimizzato per la ventilazione.
• Messa a terra: Realizzare un collegamento di terra dedicato a bassa impedenza sul morsetto di terra dello chassis prima di effettuare qualsiasi collegamento dei trasformatori di corrente o dell'alimentazione di controllo.
• Cablaggio dei TA: Verificare l'inserimento sicuro nei morsetti di cortocircuito automatico. Gli ingressi di fase e di terra devono corrispondere ai rapporti dei TA primari o secondari da 5 A specificati per evitare la saturazione da sovracorrente o imprecisioni di misura.
• Protezione dell'alimentazione di controllo: Instradare le linee attraverso un fusibile esterno o un interruttore automatico compatibile con i limiti di tensione HI (da 88 a 300 VCC o da 70 a 265 VCA) per evitare guasti ai componenti del circuito di alimentazione.
• Schermatura: Collegare a terra le schermature delle linee di comunicazione solo sul lato del PLC o del computer per evitare interferenze dovute a loop di massa.
