General Electric

Scheda driver video General Electric DS3800HVDB1K1G Mark IV DS3800

SKU DS3800HVDB1K1G

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric

  • Product No.: DS3800HVDB1K1G

  • Country of origin:United States

  • Product Type: Schede driver video

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 1250g

  • Dimensions: 130 mm x 130 mm x 85 mm (A x W x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

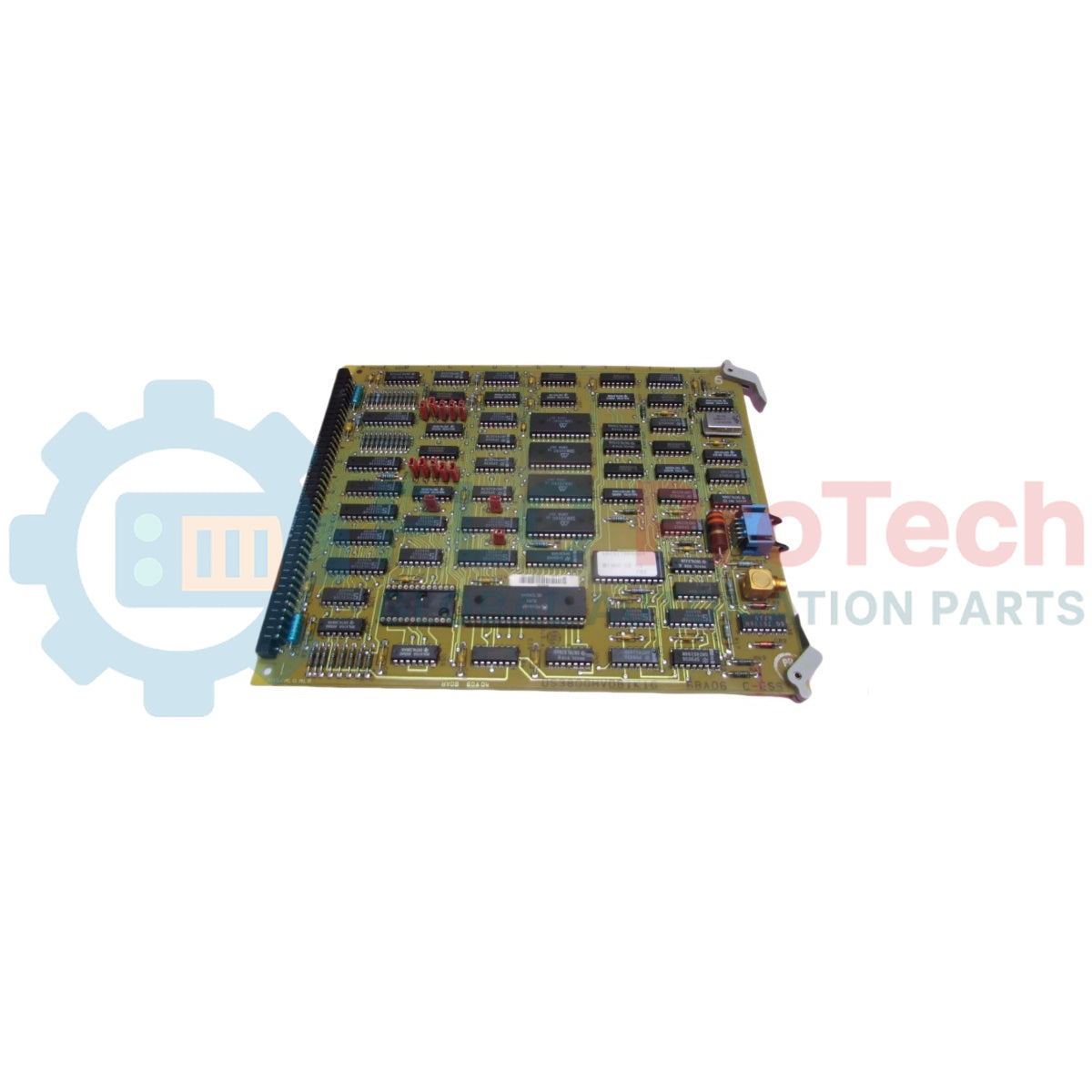

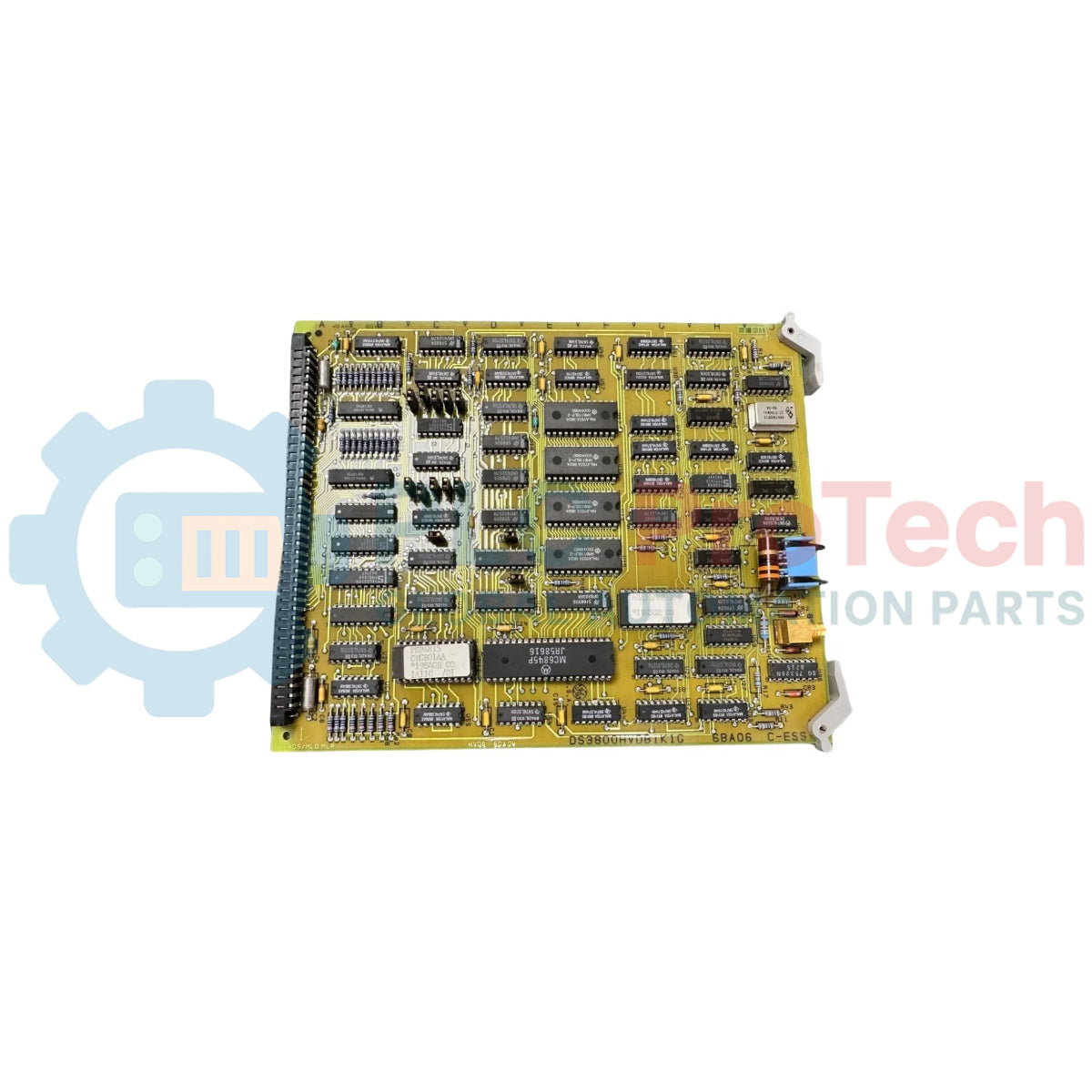

La DS3800HVDB1K1G è una scheda driver video prodotta da General Electric come parte del framework di controllo delle turbine e degli azionamenti industriali della serie Mark IV DS3800. Questa scheda elettronica funge da interfaccia hardware ad alta affidabilità progettata per facilitare l'elaborazione della visualizzazione dei dati negli azionamenti per l'automazione industriale. La DS3800HVDB1K1G integra una disposizione con più jumper abbinata a diversi moduli di memoria di sola lettura programmabile cancellabile elettricamente (EEPROM), che memorizzano permanentemente il firmware di elaborazione attivo e le istruzioni dell'azionamento. Per semplificare le operazioni di manutenzione fisica, la scheda supporta modifiche elettroniche del firmware direttamente sul circuito, consentendo la manutenzione continua della configurazione senza rimuovere i componenti dal substrato. Progettata per un alloggiamento meccanico sicuro all'interno dei cabinet degli azionamenti, la scheda è dotata di leve di ritenzione integrate e prese terminali multipin per un collegamento stabile al backplane.

Caratteristiche

  • Elabora le configurazioni della logica di visualizzazione dei dati per l'integrazione nei sistemi di azionamento delle turbine industriali
  • Dotata di più socket EEPROM integrati che contengono codice driver aggiornabile elettronicamente
  • Supporta la modifica elettronica diretta del firmware sul circuito senza rimuovere i chip
  • Dotata di quindici singoli interruttori jumper hardware manuali per gestire i percorsi della scheda
  • Progettata con leve di ritenzione meccanica specializzate su un bordo per una rapida estrazione del modulo
  • Include una robusta porta di connessione modulare sul bordo di inserimento e un connettore terminale onboard a 20 pin

Applicazioni

  • Sistemi Mark IV di elaborazione della telemetria e della diagnostica degli azionamenti industriali
  • Visualizzazione dei pannelli di controllo automatizzati per turbine a gas e a vapore di scala industriale
  • Condizionamento della visualizzazione delle interfacce dati industriali ad alta densità

Specifiche tecniche

Parametro Specifiche
Produttore General Electric
Codice prodotto DS3800HVDB1K1G
Serie Mark IV DS3800
Tipo di scheda Scheda driver video
Sottosistema di memoria Moduli di memoria di sola lettura programmabile cancellabile elettricamente (EEPROM)
Jumper hardware onboard 15 in totale
Interfacce dei connettori principali 1 connettore modulare edge card, 1 connettore a 20 pin
Meccanismo di espulsione meccanica Doppie leve di ritenzione integrate



Connessioni/Interfacce

Designazione della porta / del connettore Funzione / Descrizione tecnica
Connettore edge card modulare Interfaccia di inserimento principale situata su 1 estremità della scheda a circuito stampato per la comunicazione con il backplane
Connettore a 20 pin Connettore terminale specializzato situato direttamente tra le leve di ritenzione meccanica per il routing ausiliario
Socket dei moduli EEPROM Più banchi di socket rivolti verso la parte anteriore che contengono la logica del firmware e le istruzioni dell'azionamento



Linee guida per l'installazione

  • Trasferimento del modulo durante la sostituzione: Quando si sostituisce una scheda driver guasta, trasferire manualmente i moduli EEPROM esistenti dalla vecchia scheda alla scheda sostitutiva usando un cacciavite standard per estrarre con cautela ogni chip dal relativo socket.
  • Installazione del firmware: Allineare la disposizione dei pin di ciascun modulo EEPROM al socket corrispondente sulla scheda sostitutiva e premere verso il basso in linea retta finché non è saldamente inserito.
  • Configurazione dei jumper: Impostare i 15 jumper onboard per replicare la configurazione operativa e le mappature del bus di sistema del modulo originale prima di applicare l'alimentazione.
  • Fissaggio meccanico: Far scorrere la scheda driver video nell'apposito slot della guida dell'azionamento, bloccando saldamente le leve di ritenzione fisica nella staffa strutturale dello chassis.

FAQ

È possibile aggiornare il firmware dei moduli EEPROM mentre sono ancora collegati alla scheda?

Sì. I moduli EEPROM sono progettati per essere aggiornati elettronicamente, consentendo all’operatore di aggiornare o potenziare il codice di programmazione senza rimuovere i chip dall’assemblaggio della scheda.

Una scheda sostitutiva del driver video viene fornita con i moduli firmware già installati?

No. La scheda sostitutiva viene fornita senza i moduli firmware installati negli zoccoli. Durante la sostituzione, gli operatori devono trasferire i moduli di memoria esistenti dall’hardware originale.

Quali strumenti sono necessari per estrarre i moduli di memoria dai relativi zoccoli sulla scheda?

Non sono necessari strumenti speciali per estrarre i moduli. È possibile utilizzare un normale cacciavite come leva per estrarre delicatamente ciascun chip dal relativo zoccolo.

Dove si trova fisicamente il connettore di interfaccia a 20 pin sulla scheda?

Il connettore a 20 pin si trova sul bordo del circuito stampato, posizionato direttamente tra le leve di ritenzione meccanica.
